Steel Blind Flange Là Gì? Cẩm Nang Kỹ Thuật Và Ứng Dụng Chuyên Sâu

Trong lĩnh vực cơ khí và xây dựng hệ thống đường ống công nghiệp, mặt bích mù bằng thép đóng vai trò là "chốt chặn" quan trọng bậc nhất. Dù không tham gia vào quá trình lưu chuyển vật chất trực tiếp như các loại mặt bích khác, nhưng thiếu nó, việc vận hành, bảo trì và kiểm tra áp suất hệ thống sẽ trở nên bất khả thi.

Steel Blind Flange Là Gì?

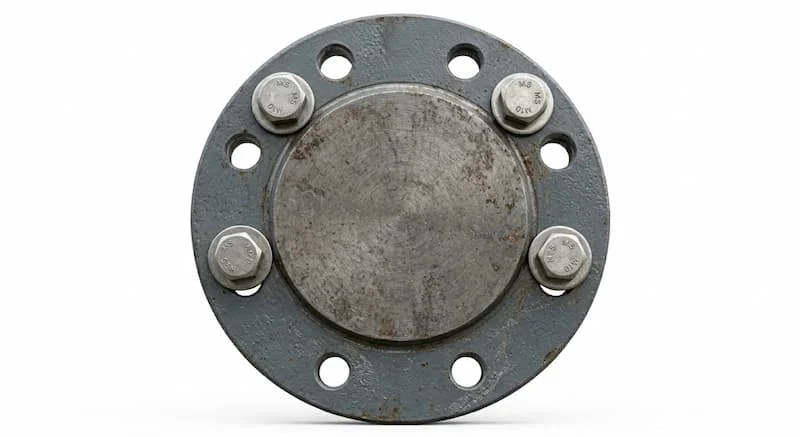

Steel blind flange (hay còn gọi là mặt bích mù bằng thép) là loại mặt bích đặc biệt không có lỗ thoát ở tâm. Chức năng chính của nó là để bịt kín các đầu đường ống, các van hoặc các cửa ra của bình áp lực nhằm ngăn chặn dòng chảy của lưu chất một cách tuyệt đối.

Về mặt cấu tạo, một mặt bích mù bằng thép tiêu chuẩn bao gồm ba thành phần cốt lõi:

• Đĩa thép đặc: Được gia công từ thép tấm hoặc thép đúc, có độ dày lớn để chịu đựng áp lực trực tiếp từ dòng lưu chất.

• Hệ thống lỗ bulong: Các lỗ này được khoan chính xác quanh chu vi của bích, trùng khớp hoàn toàn với mặt bích đối diện để thực hiện kết nối.

• Bề mặt làm kín (Sealing Face): Tùy theo yêu cầu kỹ thuật, bề mặt này có thể là dạng RF (Raised Face - mặt lồi) để tăng cường lực ép lên gasket, hoặc FF (Flat Face - mặt phẳng) cho các hệ thống áp lực thấp.

Khác với mặt bích rỗng, mặt bích mù bằng thép chịu tải trọng cơ học lớn nhất do phải đối mặt với toàn bộ áp suất thủy tĩnh của hệ thống dồn nén vào tâm mặt bích.

Nguyên Lý Hoạt Động Của Blind Flange

Nguyên lý hoạt động của mặt bích mù bằng thép dựa trên cơ chế chặn dòng và làm kín cơ học. Khi được lắp đặt, mặt bích mù sẽ được ép chặt vào mặt bích chờ (thường là Weld Neck hoặc Slip-on) thông qua hệ thống bulong siết đối xứng.

Tại sao Blind Flange chịu áp lực tốt?

Do thiết kế là một đĩa thép nguyên khối, toàn bộ lực đẩy của lưu chất tác động lên bề mặt bích sẽ được phân phối ra các bulong và thân ống. Khác với các loại bích có lỗ, điểm yếu về cấu trúc tại tâm không tồn tại, cho phép nó chịu được những cú sốc áp lực lớn mà không biến dạng.

Vai trò của Gasket (Gioăng làm kín):

Không có mặt bích nào có thể kín hoàn toàn nếu chỉ tiếp xúc kim loại với kim loại. Gasket được đặt giữa mặt bích mù và mặt bích đối diện. Khi siết bulong, gasket bị nén lại, điền đầy vào các rãnh siêu nhỏ trên bề mặt bích, tạo ra một rào cản ngăn chặn rò rỉ ngay cả trong điều kiện nhiệt độ cao hoặc rung động mạnh.

Các Loại mặt bích mù bằng thép Phổ Biến Hiện Nay

Việc lựa chọn đúng loại mặt bích mù không chỉ giúp tối ưu chi phí mà còn đảm bảo an toàn cho toàn bộ công trình. Dưới đây là 4 phân loại chính:

1. Carbon mặt bích mù bằng thép (Thép Carbon)

Đây là dòng phổ biến nhất trong các ngành công nghiệp nặng, dầu khí và cấp thoát nước. Với ưu thế về giá thành hợp lý và khả năng chịu lực kéo tốt, thép carbon (phổ biến là mác A105) là lựa chọn ưu tiên cho các môi trường không có tính ăn mòn quá cao.

2. Stainless Steel Blind Flange (Thép Không Gỉ)

Được sản xuất từ inox 304 hoặc 316, loại này sở hữu khả năng chống ăn mòn hóa học tuyệt vời. Chúng thường xuất hiện trong các nhà máy chế biến thực phẩm, dược phẩm hoặc hệ thống xử lý hóa chất, nơi yêu cầu sự tinh khiết và độ bền vật liệu khắt khe.

3. Raised Face Blind Flange (RF)

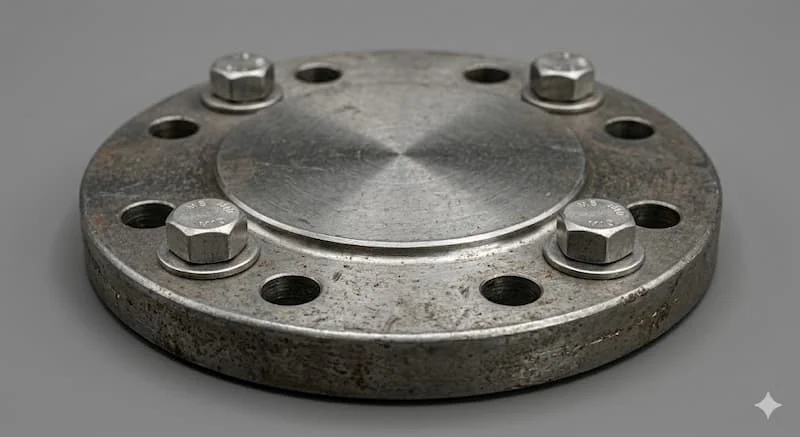

Đặc điểm nhận dạng là phần bề mặt làm kín hơi lồi lên so với mặt bích. Thiết kế này giúp tập trung lực ép vào một diện tích nhỏ hơn trên gasket, từ đó tăng khả năng làm kín. RF là tiêu chuẩn bắt buộc cho các hệ thống có áp suất cao từ Class 150 trở lên.

4. Flat Face Blind Flange (FF)

Bề mặt phẳng hoàn toàn. Loại này thường được dùng khi mặt bích đối diện được làm từ gang hoặc các vật liệu giòn để tránh tình trạng nứt vỡ khi siết bulong quá chặt. FF chủ yếu dùng trong các hệ thống nước sạch hoặc PCCC áp lực thấp.

Thông Số Kỹ Thuật mặt bích mù bằng thép

Để hệ thống vận hành đồng bộ, mặt bích mù bằng thép phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế. Việc hiểu rõ các thông số này giúp kỹ sư tránh được những sai sót chết người khi thiết kế.

• Kích thước (Size): Phổ biến từ DN15 đến DN600, đáp ứng từ đường ống nhỏ dân dụng đến đường ống dẫn dầu xuyên quốc gia.

• Tiêu chuẩn chế tạo:

  • ANSI/ASME B16.5: Tiêu chuẩn Mỹ (Class 150, 300, 600...).

  • JIS (10K, 20K): Tiêu chuẩn Nhật Bản.

  • DIN/EN (PN10, PN16, PN40): Tiêu chuẩn Châu Âu.

• Vật liệu: A105 (Thép carbon), SS304, SS316 (Thép không gỉ).

Giải thích về Class và PN:

Đây là các chỉ số định danh áp suất làm việc. Ví dụ, Class 150 tương đương với áp suất khoảng 20 bar ở nhiệt độ phòng. Độ dày của mặt bích mù luôn lớn hơn so với các loại mặt bích có lỗ cùng tiêu chuẩn, bởi vì nó phải tự mình chống lại toàn bộ lực uốn tại tâm đĩa dưới áp lực của dòng chảy.

So Sánh Blind Flange Và Weld Neck Flange

Mặc dù thường đi kèm với nhau, nhưng vai trò của chúng hoàn toàn trái ngược:

Khi nào nên dùng Blind Flange? Bạn nên dùng nó khi muốn kết thúc một đoạn đường ống chờ, hoặc tạo các cửa kiểm tra (manhole) trên bình áp lực. Nó cực kỳ hữu ích trong việc bảo trì: chỉ cần tháo bulong là bạn có thể tiếp cận bên trong ống mà không cần cắt bỏ cấu trúc.

Mặt bích mù bằng thép Được Dùng Ở Đâu?

Ứng dụng của mặt bích mù bằng thép bao phủ hầu hết các ngành công nghiệp hiện đại nhờ tính linh hoạt và độ tin cậy cao:

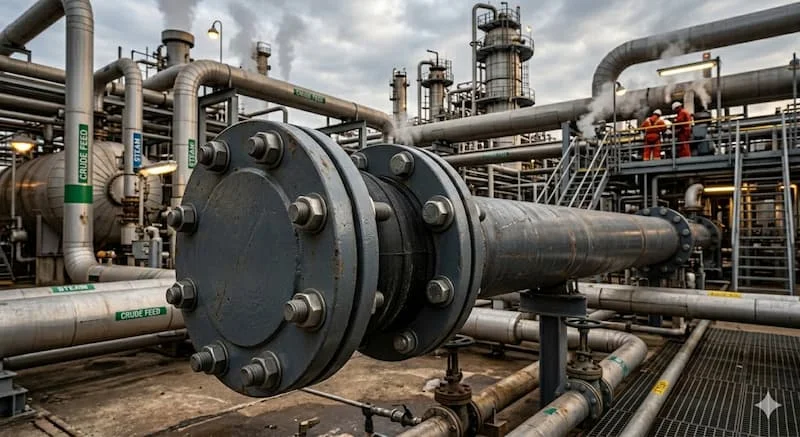

• Nhà máy lọc hóa dầu: Cô lập các phân đoạn đường ống trong quá trình sửa chữa định kỳ.

• Hệ thống HVAC và PCCC: Dùng để chặn các đầu ống chờ cho việc mở rộng hệ thống trong tương lai.

• Kiểm tra áp lực (Hydrostatic Test): Đây là ứng dụng quan trọng nhất. Khi một hệ thống ống mới lắp xong, người ta dùng mặt bích mù để bịt các đầu lại, sau đó bơm nước tạo áp suất cao để kiểm tra độ kín của các mối hàn.

• Nhà máy thực phẩm & đồ uống: Sử dụng loại inox để đảm bảo vệ sinh và dễ dàng tháo rời vệ sinh đường ống định kỳ.

Sai Lầm Thường Gặp Khi Chọn Blind Flange

Việc chủ quan trong lựa chọn mặt bích mù có thể dẫn đến thảm họa nổ đường ống hoặc rò rỉ hóa chất. Dưới đây là những sai lầm phổ biến:

1. Sai tiêu chuẩn: Lắp mặt bích hệ JIS vào hệ ANSI. Mặc dù kích thước ngoài có thể tương đương nhưng khoảng cách lỗ bulong chắc chắn lệch nhau.

2. Bỏ qua yếu tố áp lực: Dùng mặt bích PN10 cho hệ thống vận hành ở PN16 sẽ khiến đĩa thép bị võng hoặc nứt sau một thời gian sử dụng.

3. Dùng sai Gasket: Chọn gioăng cao su cho hệ thống hơi nóng (steam) sẽ khiến gioăng bị chảy, gây rò rỉ tức thì.

4. Siết bulong không đều: Không tuân thủ nguyên tắc siết chéo (star pattern) dẫn đến mặt bích bị vênh, tạo khe hở cho lưu chất thoát ra.

Lời khuyên: Hãy luôn xác định đúng tiêu chuẩn (ANSI, DIN hay JIS) và áp suất làm việc tối đa của hệ thống trước khi đặt hàng.

Checklist Chọn Mua Và Lắp Đặt Steel Blind Flange

Để đảm bảo an toàn tuyệt đối, hãy áp dụng bộ quy tắc kiểm tra dưới đây:

Trước khi mua:

• Xác định chính xác kích thước danh định (DN) hoặc phi (inch).

• Kiểm tra tiêu chuẩn mặt bích của hệ thống hiện tại.

• Xác định môi trường lưu chất (Nước, dầu, hóa chất) để chọn vật liệu (Thép hay Inox).

Khi nhận hàng:

• Kiểm tra bề mặt làm kín (Sealing face): Không được có vết trầy xước sâu.

• Đo độ dày đĩa: Đảm bảo đúng theo tiêu chuẩn Class/PN quy định.

• Kiểm tra chứng chỉ CO/CQ (nếu dùng cho dự án lớn).

Khi lắp đặt:

• Luôn sử dụng gasket mới 100%.

• Siết bulong theo hình chéo để lực phân bổ đều.

• Đánh dấu các vị trí đã siết để tránh bỏ sót.

Câu Hỏi Thường Gặp Về Steel Blind Flange (FAQ)

1. Steel blind flange dùng để làm gì?

Nó dùng để đóng kín đầu đường ống hoặc các thiết bị áp lực, ngăn lưu chất đi qua và tạo điều kiện cho việc kiểm tra áp suất hoặc bảo trì sau này.

2. Blind flange có chịu áp lực cao không?

Có, nó được thiết kế đặc biệt dày hơn các loại bích khác để chịu áp lực uốn trực tiếp từ tâm đĩa. Tuy nhiên, nó phải được chọn đúng Class/PN tương ứng với hệ thống.

3. Nên dùng bề mặt RF hay FF?

Nên dùng RF (mặt lồi) cho các ứng dụng áp suất cao và cần độ kín khắt khe. Dùng FF (mặt phẳng) cho các kết nối với thiết bị có mặt bích bằng gang hoặc nhựa để tránh ứng suất gây nứt.

4. Carbon steel và Inox khác nhau như thế nào?

Thép Carbon rẻ hơn, chịu lực tốt nhưng dễ gỉ sét. Inox (304/316) đắt hơn nhưng chống ăn mòn hóa chất và chịu nhiệt tốt hơn, phù hợp với môi trường khắc nghiệt.

5. Blind flange có tái sử dụng được không?

Có thể tái sử dụng nếu bề mặt làm kín còn nguyên vẹn, không bị cong vênh hoặc mòn hóa học. Tuy nhiên, bulong và gasket thì tuyệt đối không nên tái sử dụng.

Kết Luận: Có Nên Dùng Steel Blind Flange Trong Hệ Thống Công Nghiệp?

Steel blind flange không chỉ là một phụ kiện bịt kín đơn thuần, nó là thiết bị đảm bảo an toàn cho nhân sự vận hành và tính linh hoạt cho toàn bộ hạ tầng đường ống. Với khả năng chịu áp lực vượt trội, đa dạng tiêu chuẩn và cực kỳ dễ bảo trì, đây là khoản đầu tư xứng đáng cho mọi công trình.

Việc chọn đúng vật liệu và tiêu chuẩn kỹ thuật không chỉ giúp hệ thống vận hành bền bỉ mà còn giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa do sự cố rò rỉ.
