4 Blind Flange Là Gì? Giải Pháp Chặn Dòng Và Bảo Trì Đường Ống DN100

Trong kỹ thuật piping, việc kiểm soát dòng lưu chất không chỉ nằm ở việc vận hành mà còn ở khả năng cô lập hệ thống khi cần thiết. 4 blind flange (mặt bích mù 4 inch) chính là linh kiện then chốt đảm nhiệm vai trò này, giúp đảm bảo an toàn tuyệt đối cho các công tác kiểm tra và mở rộng đường ống.

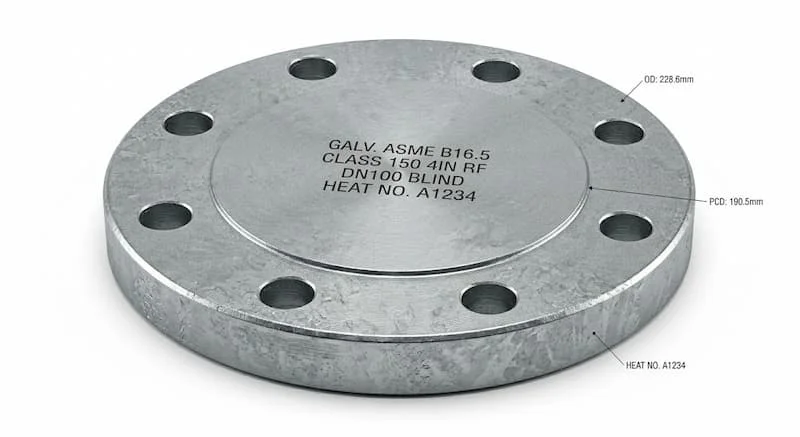

Mặt bích mù 4 inch là loại mặt bích không có lỗ ở giữa (đĩa đặc), kích thước định danh 4 inch tương đương DN100, được dùng để bịt kín đầu đường ống, van hoặc các cổng chờ của thiết bị. Cấu tạo của nó bao gồm một đĩa thép đặc với các lỗ bulong xung quanh và bề mặt sealing (niêm phong) được gia công chính xác nhằm ngăn chặn hoàn toàn dòng lưu chất rò rỉ ra ngoài.

Nguyên Lý Hoạt Động Của Blind Flange

Khác với các loại bích rỗng dùng để kết nối, nguyên lý của mặt bích mù dựa trên việc tạo ra một vách ngăn chịu lực vững chắc tại điểm kết thúc của đường ống.

Cơ chế làm kín bằng lực nén

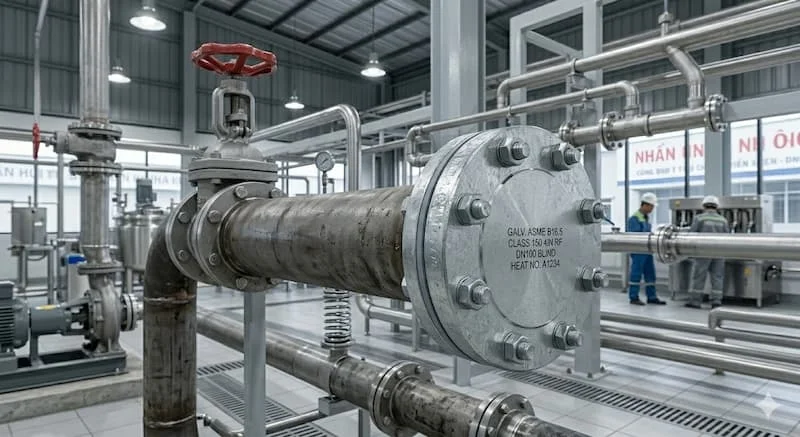

Khi lắp đặt, mặt bích mù 4 inch được ép chặt vào mặt bích đối diện thông qua hệ thống bulong. Một vòng đệm (gasket) được đặt ở giữa để lấp đầy các khoảng hở vi mô. Lực siết bulong tạo ra một áp lực nén cực lớn, biến mặt bích mù thành một "bức tường" ngăn cản lưu chất, kể cả trong các hệ thống áp lực cao như hơi nóng hay dầu khí.

Tại sao nên dùng Blind Flange thay vì hàn kín (Cap)?

Việc dùng mặt bích mù mang lại sự linh hoạt tối đa. Trong khi hàn chết đầu ống (Weld Cap) khiến việc mở rộng hệ thống sau này trở nên cực kỳ khó khăn (phải cắt ống), thì blind flange cho phép tháo lắp dễ dàng chỉ bằng các thao tác vặn bulong. Điều này đặc biệt quan trọng trong các công tác kiểm tra định kỳ hoặc vệ sinh đường ống bên trong.

Các Loại mặt bích mù 4 inch Phổ Biến Trên Thị Trường

Để đáp ứng đa dạng môi trường hóa chất và áp suất, mặt bích mù 4 inch được sản xuất với nhiều chủng loại vật liệu và tiêu chuẩn khác nhau:

1. Blind Flange Inox (SUS304, SUS316): Đây là lựa chọn hàng đầu cho ngành thực phẩm, dược phẩm và hóa chất ăn mòn. Inox giúp mặt bích không bị oxy hóa, đảm bảo độ tinh khiết cho lưu chất.

2. Blind Flange Thép Carbon (A105, Q235): Phổ biến nhất trong công nghiệp nhờ khả năng chịu lực tốt và giá thành kinh tế. Thường được sơn đen hoặc sơn chống gỉ để bảo vệ bề mặt.

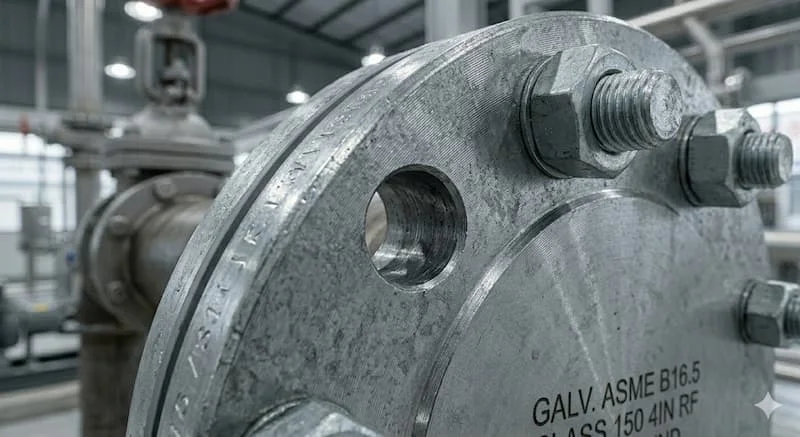

3. Blind Flange Mạ Kẽm: Là thép carbon được xử lý mạ kẽm nhúng nóng hoặc mạ điện. Loại này rất được ưa chuộng trong hệ thống cấp thoát nước và PCCC nhờ khả năng chống gỉ sét tốt trong môi trường ẩm ướt.

4. Phân loại theo tiêu chuẩn (ANSI / JIS / DIN): Mỗi khu vực công nghiệp sẽ ưu tiên một tiêu chuẩn. Ví dụ, các công trình dùng thiết bị Nhật thường chọn JIS 10K, trong khi dầu khí thường dùng ANSI Class 150 hoặc 300.

Thông Số Kỹ Thuật Chi Tiết Của mặt bích mù 4 inch

Kích thước 4 inch (DN100) là một trong những kích thước lớn phổ biến, đòi hỏi sự chính xác tuyệt đối về thông số để đảm bảo khả năng chịu áp.

Kích thước và Áp lực (Tham khảo hệ ANSI)

• Kích thước định danh: 4" (DN100) - Đường kính ngoài ống xấp xỉ 114mm.

• Tiêu chuẩn áp lực: PN10, PN16, Class 150, Class 300.

• Đường kính ngoài mặt bích: Thường dao động khoảng 220mm - 230mm tùy tiêu chuẩn.

• Số lỗ bulong: Thường là 8 lỗ cho kích thước DN100 (đối với tiêu chuẩn JIS 10K hoặc ANSI Class 150).

Kiểu bề mặt kết nối (Facing)

• FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng cho mặt bích gang hoặc áp suất thấp.

• RF (Raised Face): Có gờ lồi lên ở phần tâm để tập trung áp lực nén lên gasket, tăng hiệu quả làm kín cho hệ thống áp suất cao.

So Sánh Blind Flange Và Weld Cap (Nút Bịt Hàn)

Nhiều đơn vị thi công thường cân nhắc giữa việc dùng bích mù và nút bịt hàn để tiết kiệm chi phí. Dưới đây là phân tích kỹ thuật:

Lời khuyên: Với kích thước lớn như DN100, việc sử dụng mặt bích mù 4 inch luôn là lựa chọn thông minh để dự phòng cho các nhu cầu bảo dưỡng hoặc nâng cấp hệ thống sau này.

mặt bích mù 4 inch Được Dùng Ở Đâu?

Sở hữu khả năng chặn dòng mạnh mẽ, mặt bích mù 4 inch xuất hiện trong hầu hết các hạ tầng kỹ thuật trọng điểm:

• Hệ thống Dầu khí & Hóa chất: Bịt kín các đường ống dẫn nhiên liệu trong quá trình tạm dừng vận hành để đảm bảo an toàn cháy nổ.

• Thử áp đường ống (Hydrotest): Dùng để chặn các đầu ống nhằm bơm nước thử áp lực toàn hệ thống trước khi nghiệm thu.

• Hệ thống PCCC & HVAC: Dùng tại các điểm chờ lắp đặt thêm máy bơm hoặc các đầu hồi của hệ thống chiller tòa nhà.

• Nhà máy thực phẩm: Cho phép tháo ra để vệ sinh đường ống định kỳ, tránh tình trạng lưu chất đóng cặn gây nhiễm khuẩn.

Những Sai Lầm Thường Gặp Khi Chọn Blind Flange

Mua sai mặt bích mù 4 inch không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn lao động:

1. Sai tiêu chuẩn lỗ bulong: Đây là lỗi phổ biến nhất. Mặt bích mù JIS 10K không thể lắp vừa vào van tiêu chuẩn ANSI dù cùng kích thước 4 inch.

2. Độ dày không đạt chuẩn: Một số mặt bích "chế" có độ dày mỏng hơn quy định, dẫn đến hiện tượng cong vênh khi siết bulong hoặc nứt vỡ khi gặp áp suất đột biến.

3. Quên chọn Gasket phù hợp: Mặt bích mù inox dùng cho axit nhưng lại dùng gasket cao su thường sẽ khiến mối nối bị rò rỉ nhanh chóng.

4. Siết bulong không đều: Nếu không siết theo thứ tự đối xứng, mặt bích sẽ bị lệch, gây áp lực không đều lên vòng đệm.

Checklist Chọn Mua mặt bích mù 4 inch Chuẩn Chất Lượng

Hãy đảm bảo bạn đã kiểm tra các mục sau trước khi ký nhận hàng:

• Tiêu chuẩn khớp lệnh: Kiểm tra trên thân mặt bích có dập nổi ký hiệu (Ví dụ: JIS 10K, ANSI 150LB).

• Vật liệu đúng yêu cầu: Thép A105 cho dầu khí, Inox 304/316 cho thực phẩm.

• Bề mặt Sealing: Không được có vết xước sâu xuyên tâm, vì đây sẽ là đường thoát của lưu chất.

• Độ dày thực tế: Dùng thước kẹp kiểm tra độ dày đĩa bích xem có đúng catalog nhà sản xuất không.

Khi lắp đặt: Luôn tuân thủ quy tắc siết bulong theo hình ngôi sao và thực hiện test áp lực (test tĩnh) trước khi đưa vào vận hành chính thức.

FAQ: Câu Hỏi Thường Gặp Về mặt bích mù 4 inch

1. 4 blind flange tương đương DN bao nhiêu?

Tương đương định danh DN100, dùng cho ống có đường kính ngoài tiêu chuẩn khoảng 114.3mm.

2. Blind flange có tái sử dụng được không?

Có thể tái sử dụng nhiều lần. Tuy nhiên, mỗi lần tháo lắp bạn nên thay mới vòng đệm (gasket) để đảm bảo độ kín tốt nhất.

3. Nên dùng bích mù inox hay thép carbon?

Nếu hệ thống dẫn nước sạch, khí nén thông thường, thép carbon (mạ kẽm hoặc sơn) là đủ. Nếu dẫn hóa chất, nước biển hoặc thực phẩm, bắt buộc dùng inox.

4. Blind flange 4 inch chịu được áp lực bao nhiêu?

Tùy thuộc vào tiêu chuẩn Class. Ví dụ Class 150 chịu khoảng 20 bar, Class 300 có thể chịu lên tới hơn 50 bar tùy nhiệt độ.

Có Nên Dùng 4 Blind Flange Cho Hệ Thống Công Nghiệp?

Tổng kết lại, 4 blind flange không chỉ là một phụ kiện bịt đầu ống đơn thuần mà là một giải pháp an toàn và linh hoạt cho hệ thống piping DN100. Với khả năng chịu áp lực vượt trội, tháo lắp dễ dàng và đa dạng về vật liệu, sản phẩm này đảm bảo hệ thống của bạn luôn sẵn sàng cho mọi tình huống bảo trì hay nâng cấp.

Việc đầu tư đúng tiêu chuẩn ngay từ đầu sẽ giúp doanh nghiệp tránh được những sự cố rò rỉ tốn kém và nguy hiểm.

Bạn đang tìm kiếm đơn vị cung cấp mặt bích mù DN100 đạt chuẩn CO-CQ? Hãy liên hệ ngay để nhận báo giá 4 blind flange cạnh tranh nhất và tư vấn kỹ thuật chuyên sâu!
