Ký Hiệu Van 1 Chiều: Ý Nghĩa, Tiêu Chuẩn Bản Vẽ Và Cách Đọc Chuẩn Kỹ Thuật

Trong bối cảnh thiết kế và thi công hệ thống đường ống công nghiệp, việc đọc sai bản vẽ kỹ thuật luôn tiềm ẩn vô số rủi ro đắt giá. Chỉ cần nhầm lẫn một biểu tượng thiết bị, người thợ có thể lắp ngược chiều dòng chảy, gây ngập vọt áp, hư hỏng máy bơm hay thậm chí làm rò rỉ hóa chất độc hại ra môi trường.

Để triệt tiêu những sai sót không đáng có và đảm bảo công trình vận hành an toàn ngay từ khâu thi công, việc nắm vững Check Valve Symbol trên các sơ đồ thiết kế chính là kỹ năng nền tảng hàng đầu của mỗi kỹ sư.

Ký Hiệu Van 1 Chiều Là Gì?

Ký hiệu van 1 chiều (check valve symbol) là hình biểu diễn quy ước tiêu chuẩn của van một chiều trên bản vẽ kỹ thuật, sơ đồ hệ thống đường ống (P&ID) hoặc sơ đồ không gian (Isometric), thể hiện chức năng cho phép dòng môi chất lưu thông theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược.

Hình biểu diễn này đóng vai trò như một "ngôn ngữ kỹ thuật quốc tế" rút gọn, mang lại nhiều giá trị thiết thực:

• Chuẩn hóa thiết kế: Giúp kỹ sư thể hiện đầy đủ chức năng vận hành của thiết bị mà không cần tiêu tốn không gian phác thảo chi tiết cấu tạo cơ khí bên trong.

• Định hướng thi công: Chỉ dẫn chính xác hướng di chuyển của dòng môi chất (nước, khí, hơi) để đội ngũ lắp đặt thao tác chuẩn xác.

• Tối ưu hóa quản lý: Giúp nhân viên vận hành dễ dàng tra cứu vị trí van để bảo trì, bảo dưỡng hoặc ứng phó sự cố.

Tùy thuộc vào tiêu chuẩn bản vẽ (ISO, ANSI, DIN), phần mềm thiết kế (AutoCAD, Revit) hoặc quy ước của từng dự án, hình vẽ quy ước này sẽ có những biến thể nhất định. Do đó, kiểm tra bảng chú thích (Legend) của bản vẽ luôn là bước không thể bỏ qua.

Van 1 Chiều Hoạt Động Theo Nguyên Lý Nào?

Để đọc chuẩn ký hiệu trên bản vẽ, trước hết bạn cần hiểu bản chất vận hành của thiết bị ngoài thực tế. Van một chiều hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất của chính dòng môi chất:

• Khi dòng chảy đi đúng chiều thiết kế: Áp suất đầu vào thắng lực nén lò xo hoặc trọng lực đĩa van, đẩy cơ cấu đóng mở trượt/lật ra khỏi vị trí ghế van, mở đường cho môi chất đi qua.

• Khi dòng chảy có xu hướng đảo chiều: Sự sụt giảm áp suất đầu vào kết hợp với áp lực ngược từ đầu ra sẽ lập tức đẩy đĩa van/piston về vị trí cắm chặt vào ghế van, chặn đứng dòng khí/chất lỏng.

Cần lưu ý sự khác biệt giữa ba khái niệm: Ký hiệu trên bản vẽ biểu diễn chức năng kiểm soát hướng dòng; Nguyên lý hoạt động thể hiện cơ chế tự động bằng chênh áp; còn Cấu tạo van thực tế quy định dạng lá lật, dạng nâng hay dạng lò xo. Không nên đồng nhất một biểu tượng quy ước với một kiểu cấu tạo duy nhất nếu bản vẽ không chỉ định rõ.

Check Valve Symbol Trên Bản Vẽ Như Thế Nào?

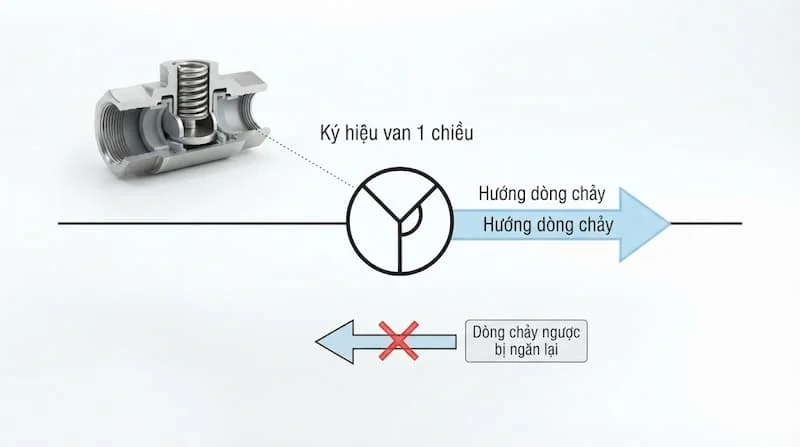

Trọng tâm của biểu tượng quy ước này là sự kết hợp giữa hình khối biểu diễn thân van và chỉ dẫn hướng di chuyển của dòng lưu chất.

Cấu trúc hình học cơ bản của [chèn link: Check Valve Symbol] thường gồm 3 phần chính:

1. Thân van: Biểu diễn bằng hai hình tam giác đối đỉnh nhau (dạng nét đứt hoặc nét liền) tiếp xúc tại một điểm trên đường ống.

2. Cơ cấu chặn dòng: Một đường gạch đứng, đường chéo hoặc dấu chấm nằm giữa hai tam giác, đại diện cho đĩa van hoặc piston chặn ngược.

3. Mũi tên hướng dòng (Direction Arrow): Nằm song song hoặc đè lên tuyến ống, chỉ rõ hướng dòng chảy hợp lệ từ trái qua phải hoặc từ dưới lên trên.

Cách đọc ký hiệu trên bản vẽ theo chuẩn 4 bước:

• Bước 1 (Xác định tuyến ống): Tìm vị trí đường ống chính hoặc đường ống nhánh đang xét.

• Bước 2 (Định vị symbol): Tìm hình biểu diễn hai tam giác đối đỉnh nằm trực tiếp trên tuyến ống.

• Bước 3 (Xác định hướng dòng): Nhìn góc nhọn của đĩa van hoặc đầu mũi tên đi kèm để xác định chiều lưu thông duy nhất được phép.

• Bước 4 (Đối chiếu Legend): Tra cứu bảng chú thích ở góc bản vẽ để xác định kiểu van (ren, bích) và tiêu chuẩn áp dụng.

Ký Hiệu Các Loại Van 1 Chiều Phổ Biến

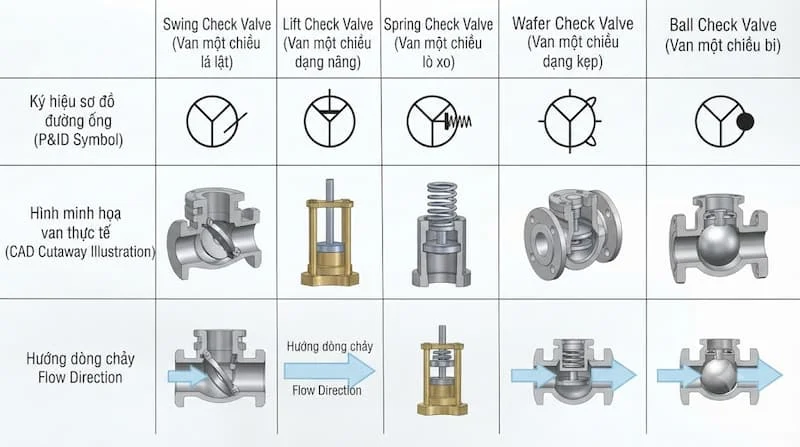

Trong các bản vẽ chi tiết (Detail Drawing), nhà thiết kế thường bổ sung thêm các nét vẽ đặc thù để phân biệt rõ từng dòng check valve khác nhau:

Biết cách phân biệt các chi tiết phụ này giúp kỹ sư bóc tách khối lượng vật tư (BOM) chính xác mà không cần chờ hồ sơ thuyết minh kỹ thuật.

Cách Phân Biệt Check Valve Symbol Với Van Khóa

Một trong những sai sót phổ biến nhất của thợ thi công mới nghề là nhầm lẫn biểu tượng của van một chiều với các loại van khóa (Isolating Valves). Bảng đối chiếu dưới đây sẽ giúp bạn phân biệt rõ ràng:

Nếu nhìn thấy một symbol hai tam giác đối đỉnh nhưng có thêm gạch đứng phía trên đèo theo hình tròn (tay quay), đó chắc chắn là van khóa, không phải van 1 chiều.

Check Valve Symbol Trong Sơ Đồ P&ID

Sơ đồ P&ID (Piping and Instrumentation Diagram - Sơ đồ đường ống và thiết bị đo) là "bản đồ gen" của mọi nhà máy hóa chất, lọc dầu hay xử lý nước. Trong P&ID, biểu tượng van 1 chiều không đứng một mình mà luôn gắn liền với chuỗi thông tin định danh (Tag Name).

Vai trò của Tag Van trong P&ID:

Mỗi van một chiều trên sơ đồ P&ID sẽ kèm theo một mã Tag (Ví dụ: CKV-101-DN50-600#). Trong đó:

• CKV / CV: Viết tắt của Check Valve (Van một chiều).

• 101: Số định danh tuyến ống hoặc khu vực vận hành.

• DN50: Kích thước danh nghĩa (2 inch).

• 600#: Cấp áp suất ANSI Class 600.

Ví dụ một tuyến P&ID chuẩn:

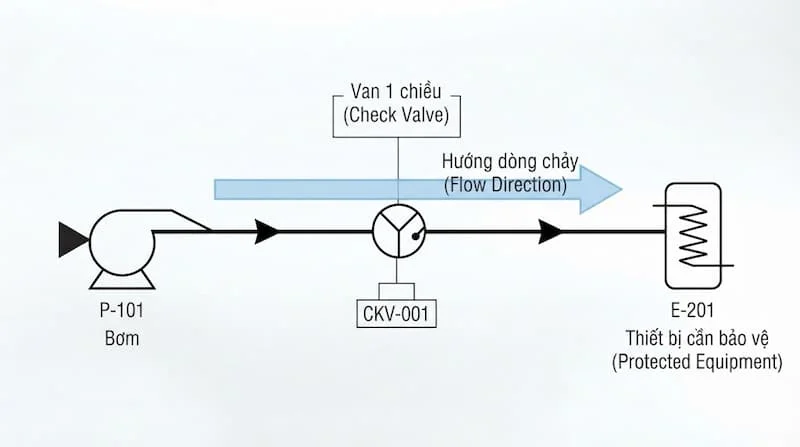

Bơm P-101A dẫn ra đường ống 3 inch, đi qua Van 1 chiều CKV-012, nối tiếp Van cổng GATE-015 trước khi đi vào Bể chứa T-201.

Trong tuyến ống trên, van 1 chiều CKV-012 được bố trí ngay sau cổng xả của bơm P-101A nhằm triệt tiêu lực búa nước (Water Hammer) dội ngược về gây vỡ vỏ bơm khi motor ngừng đột ngột.

Check Valve Symbol Theo Các Tiêu Chuẩn Bản Vẽ

Không có một ký hiệu duy nhất cho mọi bản vẽ trên toàn thế giới. Tùy thuộc vào xuất xứ của hồ sơ thiết kế, các quy chuẩn biểu diễn sẽ có sự khác biệt:

• Tiêu chuẩn ISO (ISO 14617 / ISO 10628): Sử dụng các đường nét tối giản, nhấn mạnh vào chức năng ngăn dòng chảy bằng hình tam giác rỗng kết hợp vách chặn. Được áp dụng rộng rãi tại Châu Âu và Việt Nam.

• Tiêu chuẩn ANSI/ASME (ASME Y32.2.3): Thường thể hiện chi tiết hơn cơ cấu cơ khí bên trong, hay dùng trong các dự án dầu khí, Năng lượng theo công nghệ Mỹ.

• Tiêu chuẩn JIS (Nhật Bản): Ký hiệu nét mảnh, thường có thêm các ký hiệu chữ đi kèm như "CV" hoặc "NRV" (Non-Return Valve).

• Quy ước nội bộ dự án: Một số tập đoàn tư vấn thiết kế tự xây dựng bộ thư viện symbol CAD riêng.

Khi gặp một ký hiệu chưa quen thuộc, quy trình xử lý an toàn nhất là bắt đầu từ việc quan sát hình dáng biểu tượng, kiểm tra bảng ghi chú ở góc bản vẽ, tra cứu mã tiêu chuẩn thiết kế, đối chiếu với tài liệu thông số kỹ thuật của thiết bị và xác nhận lại với kỹ sư trưởng dự án.

Check Valve Symbol ĐƯợc Sử Dụng Ở Đâu?

Bạn sẽ bắt gặp hình biểu diễn quy ước này trên hầu hết các hồ sơ kỹ thuật thuộc các lĩnh vực:

• Bản vẽ PCCC: Lắp trên đường ống bơm tăng áp, chống chảy ngược nước từ mạng lưới về bể âm.

• Bản vẽ Cấp thoát nước & HVAC: Thể hiện vị trí van chống chảy ngược tại đầu ra máy bơm, đường nước ngưng chiller, hệ thống nước nóng trung tâm.

• Sơ đồ công nghệ nhà máy: Hệ thống dẫn khí nén, đường ống hóa chất, hơi nóng boiler, xử lý nước thải.

Nắm vững cách đọc symbol giúp kỹ sư bóc tách khối lượng chính xác, đẩy nhanh tiến độ thi công và chủ động lập kế hoạch vật tư dự phòng cho công trình.

Những Sai Lầm Khi Đọc Check Valve Symbol

1. Nhìn hình đoán mò loại van: Tự ý chốt mua van lá lật khi bản vẽ chỉ vẽ symbol chung, trong khi hệ thống yêu cầu van lò xo đĩa đứng.

2. Bỏ qua chiều mũi tên dòng chảy: Lắp ngược chiều van khiến hệ thống bị chặn đứng hoàn toàn, gây cháy động cơ bơm.

3. Không đọc bảng chú thích (Legend): Nhầm lẫn quy ước ký hiệu riêng của nhà thầu thiết kế với tiêu chuẩn chung.

4. Không kiểm tra Tag van: Dùng sai cấp áp suất (lắp van PN16 cho vị trí yêu cầu PN25 trên bản vẽ P&ID).

5. Bỏ qua Datasheet đi kèm: Chỉ dựa vào bản vẽ để mua hàng mà không kiểm tra vật liệu thân van (đồng, inox hay nhựa) trong tài liệu kỹ thuật.

Cách Đọc Check Valve Symbol Trên Bản Vẽ

Để đọc bản vẽ mượt mà như một chuyên gia, hãy áp dụng quy trình 8 bước chuẩn kỹ thuật:

• Bước 1: Xác định tuyến đường ống cần kiểm tra trên sơ đồ tổng thể.

• Bước 2: Tìm vị trí xuất hiện ký hiệu hai hình tam giác đối đỉnh (Check valve symbol).

• Bước 3: Nhìn chiều mũi tên hoặc hướng đỉnh tam giác để xác định chiều dòng chảy được phép.

• Bước 4: Đọc mã Tag van ghi bên cạnh ký hiệu.

• Bước 5: Tra cứu mã Tag trong Bảng kê vật tư (BOM) hoặc Bảng chú thích (Legend).

• Bước 6: Xác định loại van 1 chiều cụ thể (Lá lật, lò xo, cút nâng hay kẹp bích).

• Bước 7: Mở Datasheet sản phẩm tương ứng để đối chiếu kích thước, vật liệu và áp suất.

• Bước 8: Đối chiếu vị trí van với các thiết bị xung quanh (Bơm, van khóa, cảm biến) để hình dung quy trình vận hành.

Checklist Xác Định Đúng Van 1 Chiều

• Xác định đúng vị trí tuyến ống cần tra cứu trên sơ đồ tổng thể.

• Kiểm tra chính xác hình dạng biểu tượng quy ước trên tuyến ống.

• Xác định rõ chiều dòng chảy duy nhất được phép lưu thông.

• Đọc và đối chiếu chính xác mã Tag van với danh mục vật tư.

• Tra cứu đầy đủ bảng chú thích Legend để nắm rõ quy ước riêng của bản vẽ.

• Phân biệt rõ ràng Check Valve Symbol với các van khóa xung quanh.

• Xác định chính xác dạng cơ cấu đóng mở như van lá lật, lò xo hay kẹp bích.

• Kiểm tra thông số áp suất và vật liệu trên tài liệu kỹ thuật đi kèm.

• Xác định chuẩn xác kiểu kết nối giữa van và đường ống.

• Kiểm tra tính hợp lý của van trong toàn bộ sơ đồ công nghệ tổng thể.

Câu Hỏi Thường Gặp Về Check Valve Symbol

Ký hiệu van 1 chiều là gì?

Là hình vẽ biểu diễn quy ước kỹ thuật trên bản vẽ đường ống, đại diện cho thiết bị van một chiều có chức năng ngăn dòng chảy ngược.

Làm sao biết chiều lắp van 1 chiều trên bản vẽ?

Căn cứ vào mũi tên chỉ hướng dòng chảy vẽ kèm symbol trên bản vẽ, sau đó đối chiếu đúng với mũi tên đúc nổi trên thân van thực tế.

Ký hiệu swing check valve và lift check valve có giống nhau không?

Trên bản vẽ sơ bộ thì giống nhau. Tuy nhiên trên bản vẽ P&ID chi tiết, swing check valve sẽ có thêm nét gạch chéo nghiêng (bản lề), còn lift check valve sẽ có gạch đứng vuông góc.

Ký hiệu van 1 chiều có giống nhau trên mọi bản vẽ không?

Không. Mỗi tiêu chuẩn (ISO, ANSI, JIS) hoặc mỗi phần mềm thiết kế có thể có biến thể symbol khác nhau. Bắt buộc phải tra cứu bảng Legend đi kèm.

Có thể xác định chính xác model van chỉ bằng ký hiệu không?

Không thể. Ký hiệu chỉ thể hiện chức năng và kiểu dáng sơ bộ. Để chọn đúng model, bạn cần xem thêm mã Tag, Bảng bóc tách vật tư (BOM) và Datasheet từ nhà sản xuất.

Hiểu Đúng Ký Hiệu Van 1 Chiều Để Đọc Bản Vẽ Chính Xác

Nắm vững cách đọc ký hiệu van 1 chiều không chỉ giúp bạn đọc hiểu bản vẽ thiết kế nhanh chóng mà còn là chìa khóa đảm bảo quá trình thi công, lắp đặt và vận hành hệ thống đường ống diễn ra an toàn, chính xác 100%. Đừng bao giờ đoán mò symbol mà hãy luôn kết hợp giữa Ký hiệu + Tag + Legend + Datasheet.
