Van Cánh Khế Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong vận hành hệ thống đường ống công nghiệp và kỹ thuật xử lý lưu chất, việc lựa chọn đúng chủng loại van đóng mở quyết định trực tiếp đến hiệu suất vận hành cũng như độ bền toàn mạng lưới. Giữa vô vàn thiết bị kỹ thuật, Butterfly Valve là thuật ngữ thường xuyên xuất hiện trong các báo giá và tài liệu vận hành thực tế.

Tuy nhiên, do cách gọi mang tính thương mại và dân dã, không ít kỹ sư và đơn vị thu mua gặp khó khăn khi xác định bản chất thực sự của dòng van này. Việc nhầm lẫn về mặt thuật ngữ dễ dẫn đến chọn sai thông số kỹ thuật, gây hở rò rỉ môi chất hoặc thậm chí hỏng hóc dây chuyền sản xuất.

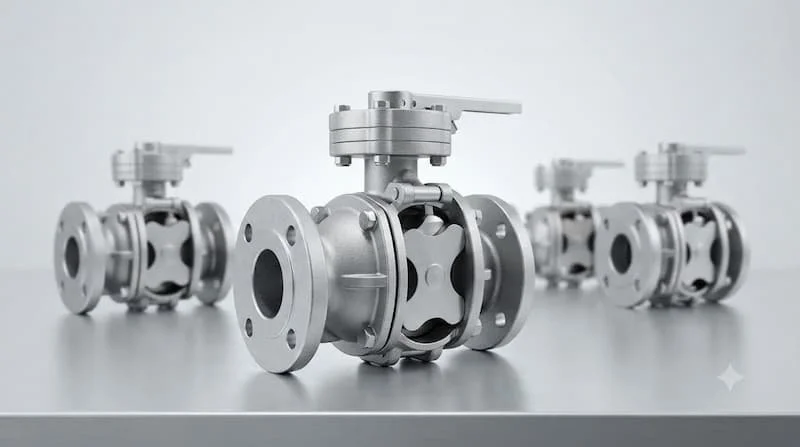

Van Cánh Khế Là Gì?

Butterfly Valve là tên gọi dân dã trong thực tế dùng để chỉ nhóm van công nghiệp có bộ phận đóng mở dạng đĩa hoặc cánh định hình xẻ rãnh (giống hình cánh khế), thường gặp nhất ở các dòng van bướm, van xoay (rotary valve) hoặc van xả tro bụi chuyên dụng.

Để đảm bảo tính chính xác khi đặt hàng hoặc lắp đặt, người sử dụng cần lưu ý các điểm cốt lõi sau:

• Tính đa dạng về bản chất: Tùy theo ngành ứng dụng (xử lý nước, khí nén hay vật liệu hạt), tên gọi "cánh khế" có thể chỉ van bướm điều khiển hoặc van quay định lượng (Rotary Feeder).

• Đặc điểm hình học: Cánh van có các đường gờ hoặc khoang xẻ rãnh giúp tối ưu hóa việc định lượng hoặc làm kín tốt hơn khi đóng.

• Xác minh kỹ thuật: Tuyệt đối không đặt mua sản phẩm chỉ dựa vào tên gọi dân dã mà bắt buộc phải đối chiếu hình ảnh, mã model, kích thước đường ống và tài liệu catalogue đi kèm.

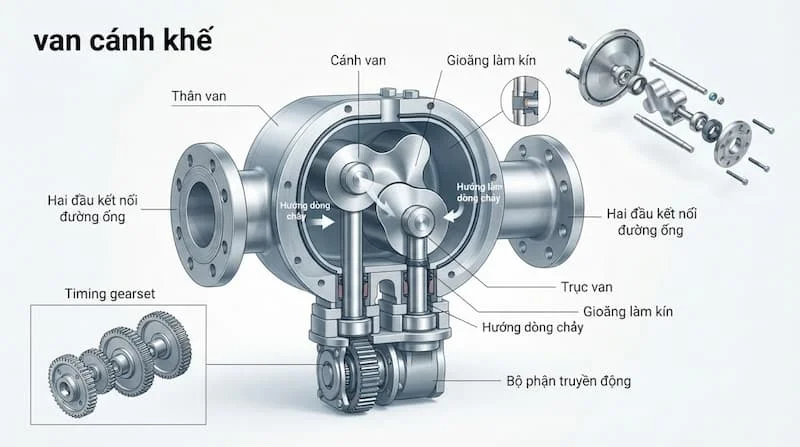

Cấu Tạo Cơ Bản Của Butterfly Valve

Dù biến thể dưới dạng van đóng mở dòng chảy lỏng hay van xả liệu định lượng, cấu tạo của Butterfly Valve đều xoay quanh các thành phần cơ khí cốt lõi:

• Thân van (Body): Làm bằng gang đúc, thép carbon hoặc inox (SUS304/316), chịu lực va đập và áp suất môi chất.

• Trục van (Stem): Truyền lực từ bộ truyền động đến cánh van, đòi hỏi độ cứng vững và gia công chính xác.

• Cánh van / Đĩa van (Disc/Rotor): Bộ phận trực tiếp ngăn hoặc cho dòng lưu chất đi qua, có tạo hình múi xẻ đặc đặc trưng giúp phân bổ lực xé dòng.

• Gioăng làm kín (Seat): Vật liệu EPDM, Viton, NBR hoặc PTFE, có nhiệm vụ ngăn chặn rò rỉ ở cấp độ phân tử khi van ở trạng thái đóng hoàn toàn.

• Bộ truyền động (Actuator): Tay kẹp, tay quay vô lăng, hoặc tích hợp đầu điều khiển bằng điện/khí nén.

Hình dáng cánh van đóng vai trò quyết định đến đặc tính phân tách dòng chảy và khả năng giảm tải tổn thất áp suất khi luân chuyển môi chất.

Nguyên Lý Hoạt Động Của Butterfly Valve

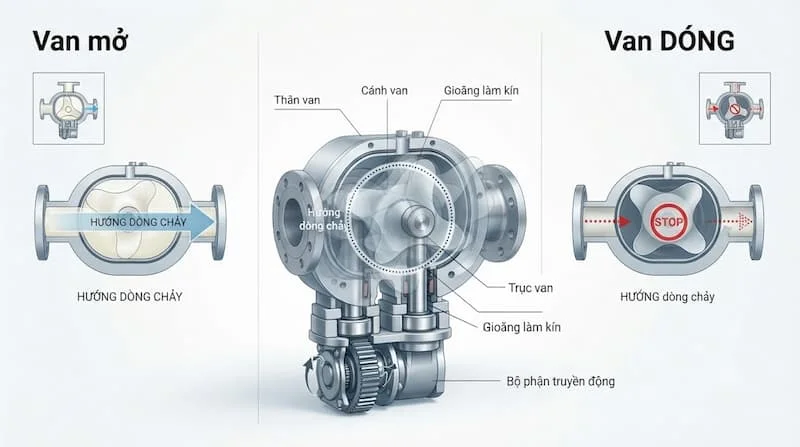

Nguyên lý vận hành của thiết bị dựa trên cơ chế xoay góc của đĩa van quanh trục cố định để thay đổi tiết diện lưu thông:

Khi mở van:

Tác động lực lên tay gạt hoặc kích hoạt bộ điều khiển khí nén/điện, trục van xoay một góc từ 0 đến 90 độ. Cánh van chuyển dịch song song với hướng dòng chảy, mở rộng tối đa tiết diện đường ống, cho phép môi chất đi qua với trở lực thấp nhất.

Khi đóng van:

Lực truyền động xoay đĩa van trở về góc 0 độ vuông góc với tuyến ống. Các biên dạng cánh van ép chặt vào lớp gioăng cao su hoặc PTFE, nén kín hoàn toàn không gian đường ống để ngắt dòng chảy.

Quá trình đóng mở cần được tính toán kỹ về góc quay để tránh hiện tượng va đập thủy lực (búa nước) và giảm thiểu sự mài mòn gioăng do ma sát liên tục.

Butterfly Valve Có Những Loại Nào?

Do cách gọi mang tính tổng quát, van được phân loại dựa trên các tiêu chí kỹ thuật thực tế thay vì tên thương mại:

Phân loại theo phương thức vận hành

• Van tay gạt / Tay quay: Dùng cho các kích thước đường ống nhỏ và vừa, tần suất đóng mở thấp.

• Van điều khiển khí nén: Phản hồi đóng mở cực nhanh (từ 1 đến 2 giây), thích hợp cho các hệ thống tự động hóa công nghiệp.

• Van điều khiển bằng điện: Vận hành mượt mà, cho phép điều tiết lưu lượng theo góc mở tuyến tính qua tín hiệu điều khiển 4 - 20 mA.

Phân loại theo kiểu kết nối

• Kết nối Kẹp Wafer: Thiết kế siêu mỏng, kẹp giữa hai mặt bích đường ống, tiết kiệm không gian.

• Kết nối Mặt bích (Flanged): Chịu lực tốt, chống rung lắc, dùng cho đường ống kích thước lớn.

• Kết nối Clamp / Ren: Áp dụng cho hệ thống vi sinh, thực phẩm hoặc đường ống quy mô nhỏ.

Thông Số Kỹ Thuật Cần Quan Tâm

Việc chọn mua thiết bị bắt buộc phải dựa trên bảng thông số chi tiết từ nhà sản xuất:

Butterfly Valve Khác Gì Các Loại Van Thông Dụng?

Để có cái nhìn khách quan, hãy so sánh đặc tính vận hành của van với các dòng van đường ống phổ biến khác:

Butterfly Valve Được Sử Dụng Ở Đâu?

Nhờ thiết kế linh hoạt, thiết bị xuất hiện phổ biến trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước & Xử lý nước thải: Điều tiết dòng chảy tại các bể lọc, tuyến ống dẫn nước thô.

• Hệ thống HVAC & PCCC: Lắp đặt trên các đường ống nước lạnh Chiller, tuyến ống cứu hỏa nhà cao tầng.

• Nhà máy chế biến hạt & Bột công nghiệp: Dùng dạng van xoay cánh khế để xả liệu định lượng xi măng, thức ăn chăn nuôi, bột giấy.

• Đường ống hóa chất nhẹ: Sử dụng phiên bản thân Inox gioăng PTFE để dẫn môi chất có tính ăn mòn.

Khi Nào Nên Sử Dụng Butterfly Valve?

Bạn nên ưu tiên trang bị loại van này khi công trình đáp ứng các tiêu chí sau:

• Tuyến ống có kích thước từ DN50 trở lên và cần tối ưu khối lượng lắp đặt.

• Không gian thi công hẹp, không đủ khoảng trống cho các loại van cổng thân cao.

• Cần tích hợp bộ điều khiển tự động hóa bằng khí nén hoặc động cơ điện.

• Yêu cầu đóng mở nhanh để ngắt dòng khẩn cấp.

• Môi chất vận chuyển là chất lỏng thông thường, khí nén hoặc vật liệu dạng hạt mịn.

Những Sai Lầm Thường Gặp Khi Chọn Butterfly Valve

1. Đặt hàng theo tên gọi cảm tính: Chỉ đọc tên "Butterfly Valve" mà không gửi hình ảnh hoặc model, dẫn đến nhà cung cấp giao sai chủng loại.

2. Chỉ quan tâm đến kích thước DN: Bỏ qua thông số áp suất PN khiến van bị nứt thân hoặc rò rỉ khi áp lực mạng lưới tăng cao.

3. Chọn sai vật liệu gioăng: Dùng gioăng EPDM cho đường ống hóa chất hoặc dầu, khiến gioăng bị trương nở và kẹt chặt cánh van.

4. Lắp van không đúng tiêu chuẩn mặt bích: Cố tình ép van chuẩn JIS vào mặt bích chuẩn DIN làm biến dạng mép gioăng làm kín.

Cách Lựa Chọn Butterfly Valve Phù Hợp

Để chọn lựa chính xác cấu hình cho công trình, kỹ sư thu mua nên tuân thủ quy trình kiểm soát 6 bước:

• Bước 1 (Xác định môi chất): Xác định môi chất lưu thông là nước, hơi, khí nén hay hóa chất.

• Bước 2 (Xác định kích thước & Áp suất): Tra cứu chuẩn DN của đường ống và áp suất vận hành tối đa của hệ thống.

• Bước 3 (Chọn vật liệu thân & gioăng): Chọn thân gang/inox đi kèm gioăng EPDM, NBR hoặc Viton tương thích.

• Bước 4 (Xác định kiểu kết nối): Lựa chọn dạng Wafer, Lug hay Mặt bích hai đầu.

• Bước 5 (Chọn phương thức vận hành): Xác định nhu cầu dùng tay gạt, tay quay vô lăng hay đầu điều khiển tự động.

• Bước 6 (Đối chiếu Catalogue): Yêu cầu nhà cung cấp gửi Datasheet chính hãng để kiểm tra thông số kỹ thuật trước khi chốt đơn.

Lưu Ý Khi Lắp Đặt Và Sử Dụng Butterfly Valve

• Vệ sinh tuyến ống: Thổi sạch xỉ hàn, cát sạn bên trong ống trước khi kẹp van để tránh làm trầy xước đĩa van và gioăng.

• Trạng thái van khi lắp: Mở hé cánh van khoảng 10 đến 15 độ khi thi công siết mặt bích để tránh làm dập mép gioăng cao su.

• Không dùng gioăng đệm phụ: Hầu hết các dòng van bướm cánh khế dạng Wafer đã tích hợp sẵn gioăng làm kín đúc liền thân, việc chêm thêm gioăng bìa/cao su bên ngoài có thể gây kẹt cánh van.

• Siết lực cân bằng: Siết bu-lông mặt bích theo hình chéo đối ứng để lực ép phân bố đều, tránh làm lệch tâm trục.

Câu Hỏi Thường Gặp Về Butterfly Valve

Butterfly Valve là gì?

Là tên gọi thực tế chỉ dòng van công nghiệp có đĩa van hoặc rô-to đóng mở được tạo hình múi xẻ như cánh khế, thường gặp ở van bướm hoặc van xả liệu xoay.

Butterfly Valve dùng cho môi chất nào?

Tùy thuộc vào vật liệu chế tạo. Thân gang gioăng EPDM dùng cho nước sạch/nước thải; thân Inox gioăng PTFE dùng cho hóa chất và nhiệt độ cao.

Có thể thay van cánh khế bằng van bi được không?

Có thể thay thế về mặt chức năng đóng ngắt, nhưng cần xem xét khoảng cách lắp đặt và chi phí, vì van bi cùng kích thước DN lớn thường có giá thành cao hơn nhiều.

Chọn van cánh khế cần quan tâm thông số nào nhất?

Kích thước DN, cấp áp suất PN, vật liệu gioăng làm kín và kiểu kết nối mặt bích là 4 yếu tố bắt buộc phải chính xác.

Van cánh khế điều khiển khí nén có an toàn không?

Rất an toàn. Động cơ khí nén không phát sinh tia lửa điện, cực kỳ thích hợp cho các môi trường dễ cháy nổ như nhà máy sơn, xăng dầu, hóa chất.

Van Cánh Khế – Lựa Chọn Đúng Từ Cấu Tạo Đến Thông Số

Nắm vững bản chất kỹ thuật của van cánh khế giúp doanh nghiệp chủ động trong khâu thiết kế, tránh mua nhầm vật tư và tối ưu hóa chi phí vận hành cho toàn hệ thống. Hãy luôn bắt đầu từ việc phân tích môi chất, áp suất làm việc cho đến tiêu chuẩn kết nối thay vì chỉ tin vào tên gọi thương mại.
