Check Valve Gas: Cấu Tạo, Nguyên Lý, Phân Loại Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong vận hành hệ thống cung cấp nhiên liệu khí và đường ống công nghiệp, sự biến động áp suất đột ngột luôn tiềm ẩn nguy cơ gây đảo ngược dòng chảy. Hiện tượng dòng chảy ngược không chỉ làm gián đoạn dây chuyền vận hành mà còn dễ gây sụt áp, hư hỏng các thiết bị đo đạc đắt tiền, thậm chí tiềm ẩn rủi ro hỏa hoạn nguy hiểm.

Để kiểm soát tuyệt đối hướng luân chuyển của môi chất khí và triệt tiêu nguy cơ này, việc trang bị một cơ cấu chặn dòng ngược tự động là yêu cầu bắt buộc. Trong đó, dòng thiết bị Gas Non Return Valve đóng vai trò là "chốt chặn an toàn" cốt lõi, giúp duy trì áp suất định hình và bảo vệ toàn bộ hệ thống vận hành liên tục, ổn định.

Check Valve Gas Là Gì?

Check valve gas (van một chiều gas hay gas non return valve) là loại van công nghiệp được thiết kế đặc thù nhằm kiểm soát dòng khí gas luân chuyển theo đúng một hướng xác định, đồng thời tự động ngắt/ngăn chặn dòng chảy ngược trong đường ống.

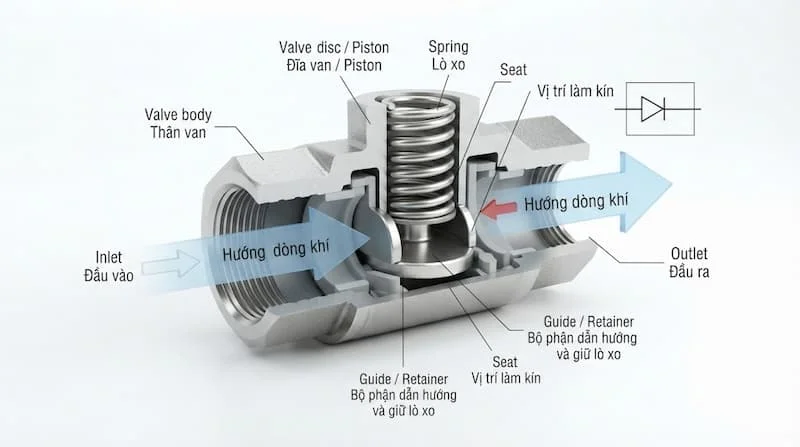

Cấu tạo cơ bản của thiết bị bao gồm 5 bộ phận chính:

• Thân van: Đúc bằng đồng, inox hoặc thép chịu lực, làm nhiệm vụ bao bọc và chịu áp suất môi chất.

• Bộ phận đóng mở (Đĩa/Piston/Bi): Mắt xích trực tiếp chặn hoặc giải phóng không gian cho dòng khí đi qua.

• Lò xo/Cơ cấu trợ lực: Hỗ trợ đẩy bộ phận đóng mở về trạng thái đóng kín khi chênh áp giảm.

• Gioăng làm kín (Seat/O-ring): Chất liệu Viton, NBR, PTFE giúp chống rò rỉ khí ở cấp độ phân tử.

• Cổng kết nối: Nối ren hoặc mặt bích để liên kết chặt chẽ với tuyến ống.

Dù cùng mục đích ngăn dòng ngược, van một chiều gas khác hoàn toàn với các loại van khóa (như van bi, van cổng). Van khóa yêu cầu tác động cơ học hoặc điện/khí nén bên ngoài để vận hành, trong khi [chèn link: Gas Non Return Valve] hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất của chính dòng khí. Thiết bị bắt buộc phải được nhà sản xuất chứng nhận tương thích về độ kín và vật liệu đối với từng loại gas cụ thể (LPG, CNG, Nitrogen, Khí nén...).

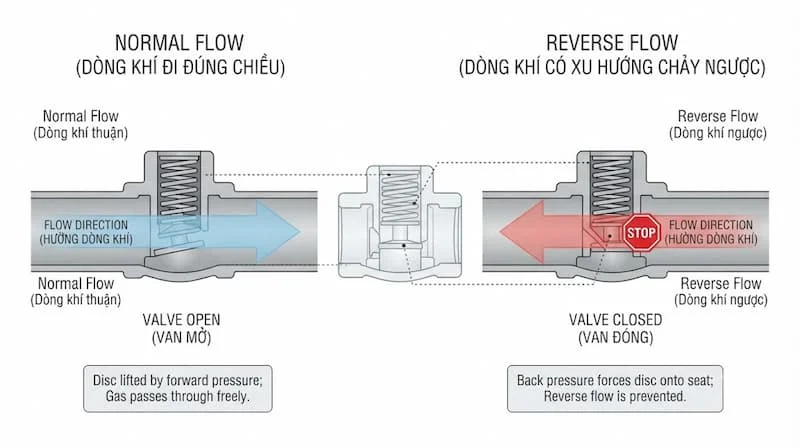

Nguyên Lý Hoạt Động Của Gas Non Return Valve

Nguyên lý vận hành của van một chiều khí gas dựa trên sự cân bằng lực giữa áp suất dòng chảy, trọng lực và lực đàn hồi cơ học. Chu trình diễn ra hoàn toàn tự động qua hai trạng thái:

Khi dòng khí đi đúng chiều thiết kế:

Áp suất đầu vào tăng lên và vượt qua ngưỡng áp suất mở van (Cracking Pressure). Lực chênh áp này thắng lực nén của lò xo hoặc trọng lực đĩa van, đẩy bộ phận đóng mở (đĩa/piston/bi) lệch khỏi vị trí ghế van. Dòng khí được giải phóng và lưu thông thông suốt.

Khi xuất hiện xu hướng dòng chảy ngược:

Khi áp suất đầu ra cao hơn đầu vào hoặc áp suất hệ thống tụt giảm đột ngột, chênh áp bị đảo ngược. Lực đẩy từ dòng khí ngược kết hợp với lực hồi vị của lò xo sẽ lập tức đẩy đĩa van/piston về cắm chặt vào ghế van, ngắt hoàn toàn đường truyền.

Cơ chế tự động hóa này giúp hệ thống phản ứng tức thì mà không cần sự can thiệp thủ công của kỹ thuật viên. Độ kín tuyệt đối và tổn thất áp suất (Pressure Drop) của van phụ thuộc lớn vào kiểu dáng đĩa van và độ chính xác cơ khí của nhà sản xuất.

Các Loại Gas Non Return Valve Phổ Biến

Để tối ưu hóa hiệu suất cho từng cấu trúc đường ống, van một chiều khí gas được sản xuất theo nhiều dạng cơ cấu đóng mở:

1. Swing Check Valve (Van một chiều lá lật)

Sử dụng đĩa van gắn trên bản lề xoay góc. Khi có dòng khí, đĩa van lật lên mở đường ống; khi ngắt dòng, đĩa tự động quay về vị trí đóng. Loại van này có cấu tạo đơn giản, trở lực dòng chảy thấp, thích hợp cho các đường ống có kích thước vừa và lớn.

2. Lift Check Valve (Van một chiều dạng nâng)

Bộ phận đóng mở (piston hoặc đĩa) chuyển động trượt dọc theo phương vuông góc với ghế van. Dòng gas one way valve dạng nâng có khả năng làm kín rất tốt, phản hồi chính xác, thích hợp cho các ứng dụng áp suất cao.

3. Spring Check Valve (Van một chiều lò xo)

Thiết kế tích hợp lò xo chịu lực để chủ động đẩy đĩa van về vị trí đóng ngay cả khi chưa có dòng chảy ngược. Dòng spring check valve phản ứng cực nhanh, ngăn chặn hiệu quả hiện tượng búa nước/búa khí, lắp đặt linh hoạt theo cả phương đứng lẫn phương ngang.

4. Wafer Check Valve (Van một chiều kẹp mặt bích)

Thiết kế siêu mỏng dạng đĩa kẹp giữa hai mặt bích đường ống. Dòng van này có ưu điểm tiết kiệm không gian, trọng lượng nhẹ, cực kỳ tối ưu cho các hệ thống đường ống công nghiệp diện tích hẹp.

5. Ball Check Valve (Van một chiều dạng bi)

Sử dụng một quả bi (kim loại hoặc mạ Teflon) làm cơ cấu chặn. Khi dòng khí đẩy, bi cuộn lên mở đường truyền; khi ngắt dòng, bi lăn về vị trí hình nón để bịt kín. Van vận hành mượt mà và ít bị kẹt rác cơ học.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Gas Non Return Valve

Lựa chọn sai thông số kỹ thuật có thể khiến van bị rò rỉ, kẹt hành trình hoặc làm sụt giảm áp suất toàn mạng lưới. Dưới đây là các tiêu chí bắt buộc rà soát:

Tại Sao Không Nên Dùng Check Valve Nước Cho Hệ Thống Gas?

Một sai lầm nguy hiểm phổ biến trong thi công là trưng dụng van một chiều dùng cho hệ thống nước để lắp đặt vào tuyến ống gas. Sự thay thế cảm tính này tiềm ẩn rủi ro cực kỳ lớn do khác biệt bản chất môi chất:

• Mức độ rò rỉ (Leakage Rate): Khí gas có kích thước phân tử nhỏ hơn rất nhiều so với phân tử nước. Màng gioăng và bề mặt gia công của van nước không đạt độ bóng/độ kín chuẩn để ngăn cản sự thẩm thấu và rò rỉ khí.

• Tương thích vật liệu gioăng: Gioăng EPDM hoặc NBR thông thường trong van nước dễ bị chai cứng, trương nở hoặc mủn mục khi tiếp xúc liên tục với các hóa chất bổ sung trong khí gas (như chất tạo mùi Mercaptan trong LPG).

• Áp suất mở và phản hồi: Dòng khí có độ nén cao (Compressible Fluid), trong khi nước là chất lỏng không nén được. Lò xo van nước có lực nén không phù hợp sẽ gây ra hiện tượng rung lắc (chattering), gây mài mòn đĩa van thần tốc.

• Tiêu chuẩn an toàn: Van gas công nghiệp bắt buộc tuân thủ các quy trình thử nghiệm độ kín bằng khí Heli/Nitơ khắt khe và các chứng nhận an toàn cháy nổ mà van nước hoàn toàn không sở hữu.

Gas Non Return Valve Ren Và Mặt Bích Khác Nhau Thế Nào?

Phương thức kết nối quyết định khả năng chịu áp và quy mô thi công của hệ thống van đường ống gas:

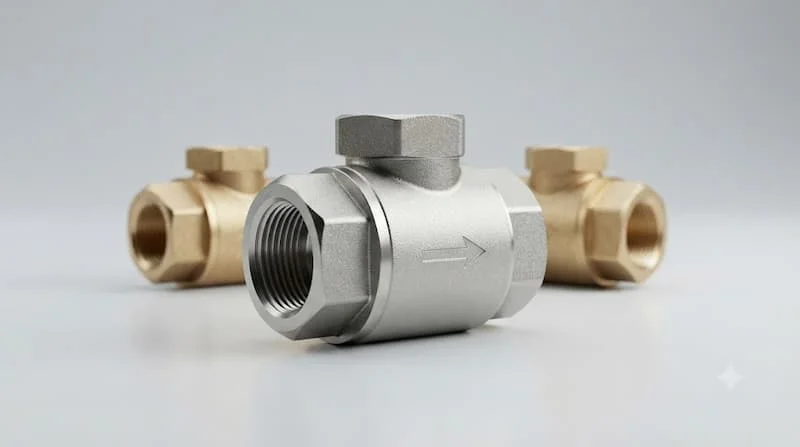

Van một chiều gas nối ren

• Đặc điểm: Thiết kế nhỏ gọn, phần thân đúc sẵn các vòng ren tiêu chuẩn (NPT hoặc BSPT).

• Dải kích thước: Thường dùng cho đường ống nhỏ từ DN8 đến DN50.

• Ưu điểm: Lắp đặt nhanh chóng, chi phí đầu tư thấp, tiết kiệm không gian.

• Ứng dụng: Tủ phân phối gas trung tâm, hệ thống khí nén nhà xưởng nhỏ, thiết bị ngành F&B.

Van một chiều gas mặt bích

• Đặc điểm: Hai đầu van thiết kế đĩa bích tích hợp lỗ xỏ bu-lông theo tiêu chuẩn (JIS 10K/20K, DIN PN16/40, ANSI Class 150/300).

• Dải kích thước: Dành cho các tuyến ống vừa và lớn từ DN50 đến DN500+.

• Ưu điểm: Khả năng chịu áp lực lớn, chống rung lắc đường ống vượt trội, dễ tháo lắp bảo dưỡng định kỳ.

• Ứng dụng: Trạm phân phối khí đốt LPG/CNG, nhà máy hóa chất, đường ống dẫn khí công nghiệp.

Gas Non Return Valve ĐƯợc Ứng Dụng Ở Đâu?

Thiết bị van một chiều khí gas giữ vai trò đảm bảo an toàn luân chuyển trong nhiều hạ tầng kỹ thuật:

• Trạm chiết nạp & Cung cấp gas (LPG/CNG/LNG): Ngăn chặn khí gas chảy ngược từ bồn chứa về phía máy bơm/máy nén khi dừng vận hành, bảo vệ thiết bị tăng áp.

• Hệ thống khí nén công nghiệp: Lắp tại đầu ra của máy nén khí để ngăn áp suất từ bình tích khí dội ngược về đầu nén.

• Dây chuyền luyện kim & Hàn cắt công nghiệp: Lắp trên đường dẫn khí O2, Acetylene để triệt tiêu hiện tượng dội ngược khí (flashback) gây cháy nổ.

• Nhà máy sản xuất F&B, Dược phẩm: Điều tiết các dòng khí tinh khiết (Nitơ, CO2) trong quy trình đóng gói và bảo quản sản phẩm.

Những Sai Lầm Thường Gặp Khi Chọn Gas Non Return Valve

1. Dùng van nước lắp cho hệ thống gas: Nguy cơ rò rỉ khí gây cháy nổ cực kỳ cao.

2. Chỉ chọn theo kích thước ống (DN): Bỏ qua thông số áp suất mở van làm dòng khí bị tắc nghẽn hoặc van không thể mở.

3. Bỏ qua vật liệu màng làm kín: Sử dụng gioăng không chống chịu môi chất dẫn đến rách màng, gây rò rỉ ngầm.

4. Lắp ngược chiều dòng chảy: Không chú ý ký hiệu mũi tên chỉ hướng trên thân van, khiến toàn bộ tuyến ống bị chặn đứng.

5. Không lắp bộ lọc gas trước van: Rác thải, xỉ hàn theo dòng khí mắc kẹt vào ghế van làm van bị hở, mất hoàn toàn chức năng chặn ngược.

6. Mua sản phẩm không rõ nguồn gốc: Không có chứng nhận CO/CQ hay tài liệu thử áp (Hydrostatic Test) từ nhà sản xuất.

Checklist Chọn Gas Non Return Valve Phù Hợp

Để chọn lựa chính xác cấu hình thiết bị ngay từ lần đầu tiên, hãy tuân thủ quy trình kiểm soát 5 bước:

• Bước 1 (Xác định môi chất): Loại gas sử dụng là gì? (LPG, CNG, Khí nén, Nitơ, O2 hay CO2?).

• Bước 2 (Xác định thông số): Nhiệt độ vận hành tối đa và Áp suất làm việc (Working Pressure) thực tế là bao nhiêu?

• Bước 3 (Chọn kết nối & Kích thước): Xác định chuẩn DN và dạng kết nối (Ren NPT, BSPT hay Mặt bích JIS/ANSI).

• Bước 4 (Chọn cấu trúc van): Cần dòng van lá lật (Swing), dạng nâng (Lift) hay van lò xo (Spring) để đáp ứng hướng lắp (đứng/ngang)?

• Bước 5 (Kiểm tra hồ sơ): Đối chiếu datasheet sản phẩm, các chứng chỉ an toàn chống rò rỉ khí.

Checklist nghiệm thu nhanh trước khi đặt mua:

• Đúng chủng loại gas sử dụng

• Đúng kích thước danh nghĩa (DN) và chuẩn kết nối

• Áp suất danh định của van lớn hơn áp suất đỉnh hệ thống

• Vật liệu gioăng (Viton/PTFE) tương thích hóa học

• Xác định chính xác hướng dòng chảy thiết kế

• Hồ sơ Catalogue/Datasheet minh bạch

Lưu Ý Khi Lắp Đặt Và Vận Hành Gas Non Return Valve

• Định hướng lắp đặt: Quan sát kỹ mũi tên chỉ chiều dòng chảy đúc nổi trên thân van. Với van một chiều lá lật, ưu tiên lắp trên đoạn ống nằm ngang; với van lò xo, có thể lắp linh hoạt theo chiều thẳng đứng (dòng khí đi từ dưới lên).

• Làm sạch đường ống: Xịt rửa, thổi sạch bụi bẩn, xỉ hàn bên trong ống trước khi siết van. Bắt buộc lắp bộ lọc Y (Y-Strainer) phía trước van.

• Quy trình siết lực: Với van mặt bích, siết bu-lông đối ứng đều tay theo hình chữ X để tránh làm lệch mặt bích gây vênh thân van.

• Thử độ kín: Sau khi hoàn tất lắp đặt, tiến hành thử kín bằng dung dịch tạo bọt hoặc máy dò khí chuyên dụng ở áp suất thử tiêu chuẩn trước khi đưa vào vận hành thực tế.

Câu Hỏi Thường Gặp Về Gas Non Return Valve

Gas Non Return Valve là gì?

Gas Non Return Valve là dòng van một chiều tự động, chuyên dùng để cho phép dòng khí gas chảy theo một hướng và chặn đứng nguy cơ dòng khí quay ngược lại.

Check valve gas có dùng được cho mọi loại gas không?

Không. Mỗi loại khí (như LPG, Oxy, Nitơ, Acetylene) có đặc tính ăn mòn và độ nhạy cháy nổ khác nhau, đòi hỏi vật liệu thân và gioăng làm kín chuyên biệt.

Check valve gas khác van một chiều nước như thế nào?

Van gas có độ gia công làm kín cao hơn nhiều lần, sử dụng màng gioăng chịu hóa chất khí (như Viton/PTFE) và phải trải qua quy trình kiểm tra độ kín bằng khí nghiêm ngặt.

Chọn check valve gas theo DN hay đường kính ống?

Bạn cần kết hợp cả kích thước danh nghĩa DN, tiêu chuẩn kết nối (ren/mặt bích) và lưu lượng dòng chảy để đảm bảo chọn van không bị thiếu hụt công suất.

Làm sao biết một check valve có phù hợp với hệ thống gas?

Kiểm tra trực tiếp Datasheet của nhà sản xuất. Sản phẩm phù hợp phải ghi rõ môi chất sử dụng (Gas/Air), có thông số áp suất/nhiệt độ rõ ràng và đạt các tiêu chuẩn an toàn ngành khí.

Chọn Đúng Check Valve Gas Để Hệ Thống Vận Hành An Toàn Và Ổn Định

Tóm lại, việc đầu tư thiết bị check valve gas chuẩn kỹ thuật không chỉ dừng lại ở bài toán chi phí mà là yếu tố sống còn bảo vệ an toàn cho con người và tài sản nhà xưởng. Một chiếc van chất lượng cao với đầy đủ hồ sơ catalogue, vật liệu tương thích và chuẩn áp suất sẽ giúp hệ thống vận hành liên tục, triệt tiêu mọi rủi ro rò rỉ nguy hiểm.
