Luppe 60 Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Kỹ Thuật

Hiện tượng máy bơm nước chạy không tải, hụt nước mồi liên tục hay cháy động cơ do mất áp suất âm ở đường ống hút là sự cố thường gặp. Nguyên nhân cốt lõi không nằm ở công suất máy bơm, mà xuất phát từ việc lựa chọn và vận hành van chân chưa chuẩn xác.

Trong hệ thống dẫn lưu, Foot Valve đóng vai trò là "chốt chặn" duy trì áp suất lưu chất. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý vận hành, sự khác biệt giữa các dòng vật liệu và quy chuẩn kỹ thuật giúp bạn chọn đúng phụ kiện cho hệ thống.

Luppe 60 Là Gì?

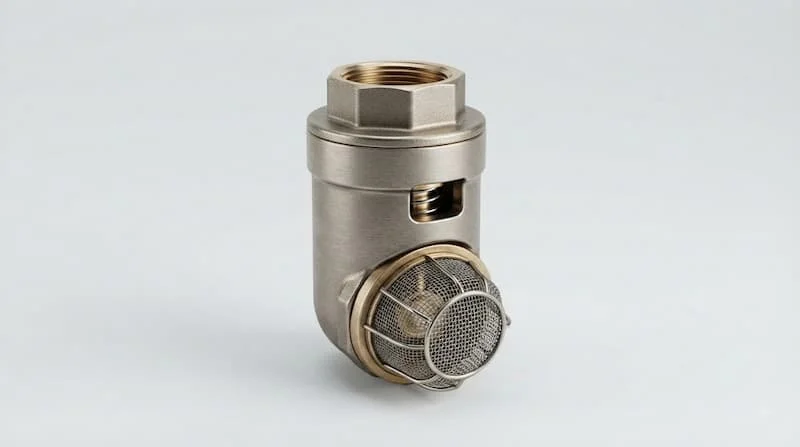

Luppe 60 (hay còn gọi là rọ bơm 60, van chân 60, foot valve) là loại van một chiều chuyên dụng được lắp đặt ở vị trí thấp nhất của đường ống hút máy bơm, có kích thước kết nối danh nghĩa khoảng 60 mm theo cách gọi phổ biến trên thị trường. Thiết bị cho phép lưu chất đi theo một chiều duy nhất vào đường ống và ngăn chặn tuyệt đối dòng chảy ngược khi máy bơm dừng hoạt động.

• Tên gọi kỹ thuật: Trên thị trường vật tư, thiết bị này còn được gọi là van chân, rọ hút hay rọ bơm.

• Ý nghĩa số "60": Đại diện cho quy cách đường kính đường ống đi kèm (thường tương đương với kích thước danh nghĩa DN50 hay 2 inch theo hệ tiêu chuẩn quốc tế).

• Vị trí & Vai trò: Được thả chìm trong bể chứa, hố gom hoặc giếng khoan. Vai trò bắt buộc là giữ lại cột nước trong đường ống hút, tránh tình trạng "e-sơ" (air-lock) hay tụt nước mồi làm gián đoạn chu kỳ vận hành của máy bơm.

Cảnh báo kỹ thuật: Tên gọi thương mại "Foot Valve" không mặc định tương đương chính xác với một kích thước ren hay đường kính ngoài cố định. Khi đặt mua, người vận hành bắt buộc phải đối chiếu đường kính thực tế, tiêu chuẩn ren (BSPT, NPT) hoặc tiêu chuẩn mặt bích để đảm bảo độ tương thích.

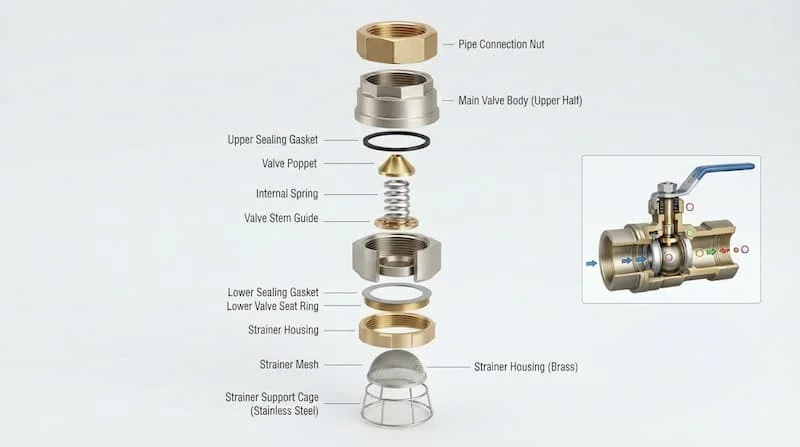

Cấu Tạo Của Foot Valve

Một sản phẩm Foot Valve hoàn chỉnh được thiết kế tích hợp cơ cấu van một chiều và bộ lọc cặn thô với 6 thành phần chính:

• Thân van: Phần vỏ ngoài chịu lực, được đúc từ gang, đồng, inox hoặc nhựa uPVC/PPR.

• Đĩa van (Cánh van): Bộ phận chuyển động đóng/mở trực tiếp dải lưu thông, điều hướng dòng chảy theo một chiều.

• Lò xo (tùy dòng van): Hỗ trợ đĩa van hồi vị nhanh chóng ngay khi áp suất hút của bơm biến mất, giảm chấn động lực học.

• Gioăng làm kín: Chế tạo từ cao su EPDM, NBR hoặc Viton/PTFE. Độ đàn hồi của gioăng quyết định khả năng giữ nước tuyệt đối, chống rò rỉ khi máy bơm dừng hẳn.

• Lưới lọc / Rọ lọc: Màng chắn bao quanh cửa nhận nước, nhiệm vụ ngăn sỏi đá, rác thải và tạp chất chui vào đường ống làm kẹt đĩa van hoặc hỏng cánh quạt máy bơm.

• Đầu kết nối: Thiết kế dạng dán keo, ren trong, ren ngoài hoặc mặt bích để ghép nối vào đầu ống hút.

Nguyên Lý Hoạt Động Của Foot Valve

Quá trình vận hành của Foot Valve diễn ra hoàn toàn tự động dựa trên sự chênh lệch áp suất động lực học:

• Khi máy bơm hoạt động: Động cơ tạo ra vùng áp suất âm (lực hút) bên trong đường ống. Áp lực của dòng nước bên ngoài thắng lực nén lò xo (hoặc trọng lượng đĩa van), đẩy đĩa van nâng lên. Lưu chất đi qua rọ lọc, luồn qua cửa van và đi vào hệ thống bơm.

• Khi máy bơm ngắt: Lực hút biến mất, áp lực cột nước tích lũy trong ống hút kết hợp với trọng lực (và lực nén lò xo) lập tức ép chặt đĩa van xuống gờ đệm gioăng. Van đóng kín hoàn toàn, chặn đứng dòng nước chảy ngược về bể chứa và duy trì trạng thái đầy nước cho đường ống.

Phân Loại Foot Valve Phổ Biến

Để chọn đúng [chèn link: phụ kiện máy bơm] cho môi trường lưu chất cụ thể, bạn cần nắm rõ ưu nhược điểm từng dòng chất liệu:

1. Luppe Đồng

Cơ tính cao, khả năng chống ăn mòn tự nhiên tốt, thiết kế nhỏ gọn với đầu nối ren sắc nét. Phù hợp cho hệ thống cấp nước sạch dân dụng, máy bơm tăng áp gia đình.

2. Luppe Inox (SUS304 / SUS316)

Khả năng chống oxy hóa và chịu ăn mòn hóa chất tuyệt vời. Bề mặt nhẵn bóng chống bám cặn, chuyên dùng cho môi trường hóa chất, nước thải công nghiệp, chế biến thực phẩm hoặc khu vực ven biển ngập mặn.

3. Luppe Nhựa (uPVC, PPR, HDPE)

Trọng lượng nhẹ, chi phí thấp, hoàn toàn không bị gỉ sét. Lựa chọn tối ưu cho hệ thống tưới tiêu nông nghiệp, nuôi trồng thủy hải sản hoặc đường ống dẫn hóa chất nồng độ nhẹ.

4. Luppe Gang

Thân đúc nguyên khối dày dặn, chịu va đập cơ học và áp lực lớn. Thường trang bị kết nối mặt bích, sử dụng rộng rãi trong trạm bơm công nghiệp, PCCC và hạ tầng thủy lợi.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Foot Valve

Để tránh mua sai chủng loại vật tư, kỹ thuật viên cần rà soát chính xác các trường thông số dưới đây trước khi chốt đơn hàng:

• Kích thước kết nối: Quy chuẩn Phi 60 mm (Tương đương DN50 / 2 inch).

• Kiểu kết nối: Ren trong, ren ngoài, dán keo hay mặt bích (JIS 10K, BS, ANSI).

• Vật liệu cấu tạo: Thân (Đồng/Inox/Gang/Nhựa); Lưới lọc (Inox/Nhựa).

• Vật liệu gioăng: EPDM (nước sạch), NBR (dầu/nước thải), PTFE (hóa chất/nhiệt độ cao).

• Áp suất làm việc: PN10, PN16 (từ 10 đến 16 bar).

• Nhiệt độ hoạt động: Từ 0°C đến 80°C (loại tiêu chuẩn) hoặc lên đến 120°C (dòng inox chuyên dụng).

• Cơ cấu đóng mở: Dạng lá lật (Swing type), dạng đĩa lò xo hay dạng cối sập.

Tư vấn chuyển đổi: Nếu chưa chắc chắn mã Foot Valve có vừa vặn với tuyến ống hiện tại, bạn nên chụp ảnh đầu kết nối ống và gửi kèm thông số máy bơm cho đơn vị phân phối để nhận giải pháp khoanh vùng chính xác.

Foot Valve Khác Gì Van Một Chiều Thông Thường?

Nhiều người dùng thường nhầm lẫn giữa hai loại thiết bị này do đều có chức năng ngăn dòng chảy ngược. Dưới đây là bảng so sánh khác biệt:

Ứng Dụng Thực Tế Và Sai Lầm Cần Tránh

Foot Valve Nên Dùng Trong Những Hệ Thống Nào?

Do thiết kế tối ưu cho nhiệm vụ giữ áp suất âm, Foot Valve là thành phần bắt buộc ở các hạ tầng:

• Trạm bơm tưới tiêu nông nghiệp: Hút nước từ kênh, sông, hồ cấp cho đồng ruộng.

• Hệ thống bơm giếng khoan & bể ngầm: Dẫn nước sinh hoạt lên tòa nhà cao tầng.

• Bơm cấp nước PCCC & Công nghiệp: Đảm bảo đường ống hút luôn sẵn sàng nước để vận hành tức thì khi có sự cố.

• Hệ thống xử lý nước thải & Thủy sản: Dùng dòng luppe nhựa hoặc inox để hút nước biển, nước thải chứa hóa chất mà không sợ gỉ sét.

Khi Nào Nên Sử Dụng Foot Valve?

Bạn cần kiểm tra và trang bị ngay sản phẩm Foot Valve nếu hệ thống gặp các dấu hiệu sau:

• Máy bơm chạy nhưng không lên nước do bị tụt nước mồi.

• Người vận hành phải châm nước mồi thủ công mỗi lần bật máy bơm.

• Khoảng cách từ mực nước ngầm đến vị trí đặt máy bơm lớn (đường ống hút dài).

• Nguồn nước đầu vào có nhiều cặn bẩn, rong rêu hay sỏi đá nhỏ.

Những Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Foot Valve

• Chỉ dựa vào tên gọi "60": Không đo thực tế chuẩn ren (BSPT hay NPT) dẫn đến lệch bước ren, gây rò rỉ khí làm mất áp.

• Lắp ngược chiều: Không kiểm tra mũi tên hướng dòng chảy đúc trên thân van.

• Bỏ qua vật liệu gioăng: Dùng van gioăng cao su thường cho môi trường có dầu hoặc hóa chất khiến gioăng trương nở, kẹt đĩa van.

• Không vệ sinh rọ lọc: Để rác bám kín lưới lọc làm tăng trở lực hút, gây ra hiện tượng xâm thực (cavitation) làm phá hủy cánh quạt máy bơm.

Hướng Dẫn Kỹ Thuật & Checklist

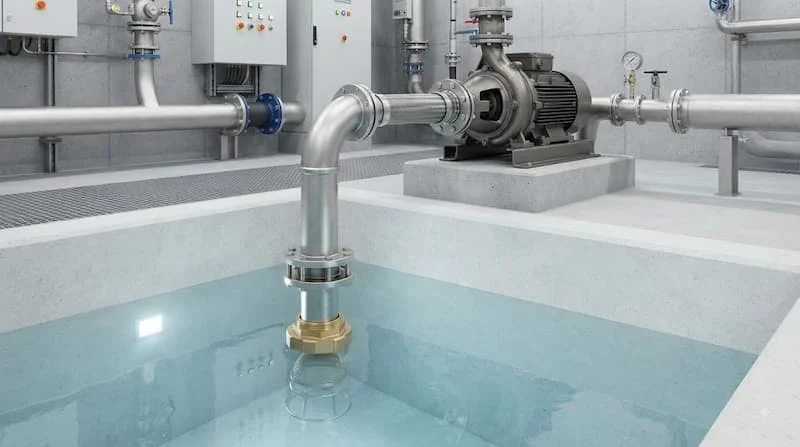

Cách Lắp Foot Valve Đúng Kỹ Thuật

• Bước 1: Xác định kích thước: Đo chính xác đường kính ngoài và kiểm tra chuẩn kết nối của đầu ống hút.

• Bước 2: Kiểm tra chiều van: Xác định chiều mở đĩa van (hướng dòng nước đi từ dưới lên trên).

• Bước 3: Làm kín mối nối: Quấn băng tan (Teflon) đối với ren kim loại hoặc dùng keo dán chuyên dụng đối với nhựa uPVC.

• Bước 4: Cố định luppe: Vặn chặt Foot Valve vào đầu ống hút. Đảm bảo lực siết vừa đủ để không làm nứt thân van.

• Bước 5: Thả ống vào bể: Đặt luppe cách đáy bể tối thiểu 30 cm để tránh hút bùn lắng, và chìm dưới mực nước tối thiểu 50 cm để tránh hút bọt khí.

• Bước 6: Nghiệm thu: Mồi đầy nước vào ống, vận hành bơm thử nghiệm và ngắt điện để kiểm tra khả năng giữ nước mồi sau 30 - 60 phút.

Checklist Trước Khi Mua Foot Valve

• Xác định chính xác đường kính kết nối (Phi 60 / DN50 / 2 inch).

• Xác định đúng kiểu kết nối: Ren trong, ren ngoài, dán keo hay mặt bích.

• Lựa chọn vật liệu phù hợp với môi chất: Đồng, Inox, Gang hay Nhựa.

• Đảm bảo áp suất làm việc của luppe cao hơn áp suất vận hành của hệ thống.

• Kiểm tra chất lượng gioăng làm kín (đàn hồi tốt, không nứt nẻ).

• Kiểm tra mật độ mắt lưới của rọ lọc rác.

• Xác định thương hiệu và nguồn gốc xuất xứ uy tín.

Câu Hỏi Thường Gặp Về Foot Valve (FAQ)

1. Foot Valve dùng để làm gì?

Foot Valve dùng để lắp ở đầu dưới cùng của đường ống hút máy bơm, giúp nước đi vào đường ống theo một chiều và ngăn nước chảy ngược lại bể chứa khi dừng bơm, giữ đường ống luôn đầy nước mồi.

2. Foot Valve có phải là van một chiều không?

Về bản chất kỹ thuật, luppe chính là một dạng van một chiều (van chân - foot valve) được tích hợp thêm rọ lọc rác ở đầu vào, chuyên dùng cho đầu hút máy bơm.

3. Foot Valve có những chất liệu nào?

Sản phẩm được chế tạo phổ biến từ đồng thau, inox 304/316, gang đúc và các loại nhựa kỹ thuật như uPVC, PPR, HDPE.

4. Tại sao lắp Foot Valve rồi mà máy bơm vẫn bị tụt nước?

Sự cố này thường do 3 nguyên nhân: Mối nối ren/dán keo bị hở khí; gioăng làm kín bị kẹt rác khiến đĩa van đóng không kín; hoặc đĩa van bị vênh do áp lực nước dội ngược quá mạnh.

5. Luppe 60 nhựa hay luppe 60 đồng tốt hơn?

Không có loại nào tốt hơn tuyệt đối. Luppe đồng chịu áp lực tốt, độ bền cơ học cao phù hợp cho ống kim loại. Luppe nhựa chống ăn mòn hóa chất tốt, không gỉ sét, giá thành rẻ, phù hợp cho hệ thống ống nhựa tưới tiêu.

G. Kết Luận

Lựa chọn đúng luppe 60 là giải pháp tối ưu giúp bảo vệ máy bơm, ngăn ngừa sự cố hụt nước mồi và tiết kiệm điện năng cho toàn bộ hệ thống. Hãy luôn cân nhắc đồng thời các yếu tố: Kích thước kết nối – Chất liệu – Áp suất làm việc – Môi chất lưu thông trước khi quyết định mua sắm.
