Van 1 Chiều Đồng DN50: Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Kỹ Thuật

Hiện tượng búa nước, tụt nước mồi máy bơm hay rò rỉ lưu chất ngược chiều là những rủi ro kỹ thuật phổ biến làm suy giảm tuổi thọ hệ thống đường ống. Nguyên nhân phần lớn đến từ việc thiếu hụt hoặc sử dụng sai thiết bị ngăn dòng chảy ngược ở các tuyến ống nhánh.

Trong giải pháp điều tiết dòng chảy, van 1 chiều DN50 được xem là tiêu chuẩn vận hành cho các đường ống phi 60 mm. Bài viết này sẽ phân tích chi tiết cấu tạo, thông số kỹ thuật, cách phân loại và hướng dẫn lắp đặt thiết bị đúng chuẩn từ chuyên gia.

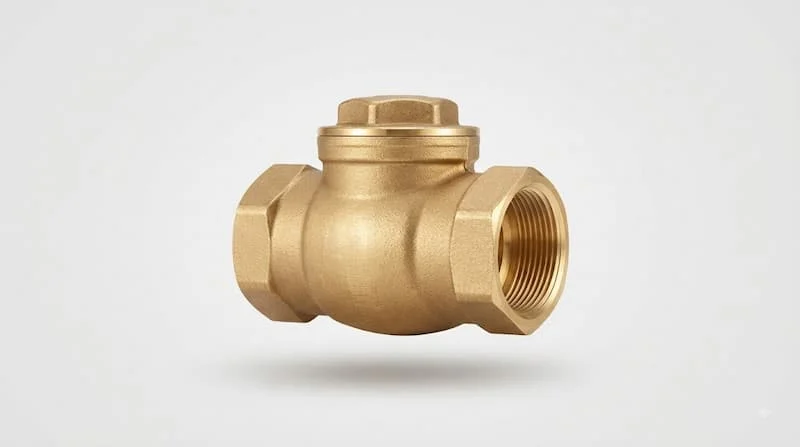

Van 1 Chiều Đồng DN50 Là Gì?

Van 1 chiều DN50 là thiết bị cơ khí được lắp trên đường ống có kích thước danh nghĩa DN50, sử dụng vật liệu đồng cho thân van và cho phép dòng chất lưu đi theo một hướng nhất định, đồng thời hạn chế tối đa dòng chảy ngược khi áp lực hệ thống thay đổi.

• Khái niệm van 1 chiều: Thiết bị vận hành tự động dựa trên lực đẩy của dòng chất lưu, không cần năng lượng điều khiển bên ngoài, đóng vai trò bảo vệ máy bơm và tuyến ống.

• Vật liệu đồng: Thân van đúc từ đồng thau (brass) hoặc đồng thau mạ niken, mang lại khả năng chống ăn mòn tốt, chịu lực tối ưu và thích hợp cho nguồn nước sinh hoạt.

• Kích thước danh nghĩa DN50: Ký hiệu DN (Diameter Nominal) chỉ kích thước định danh đường ống theo tiêu chuẩn quốc tế, tương đương đường kính phi 60 mm (hay 2 inch) ở Việt Nam.

Cảnh báo kỹ thuật: DN50 không đồng nghĩa với việc đường kính trong hay đường kính ngoài thực tế của van đúng bằng 50 mm. Đường kính ren, đường kính lòng van và chiều dài kết nối thực tế phụ thuộc vào tiêu chuẩn sản xuất (BSPT, NPT) và kết cấu lá lật hay lò xo của từng hãng.

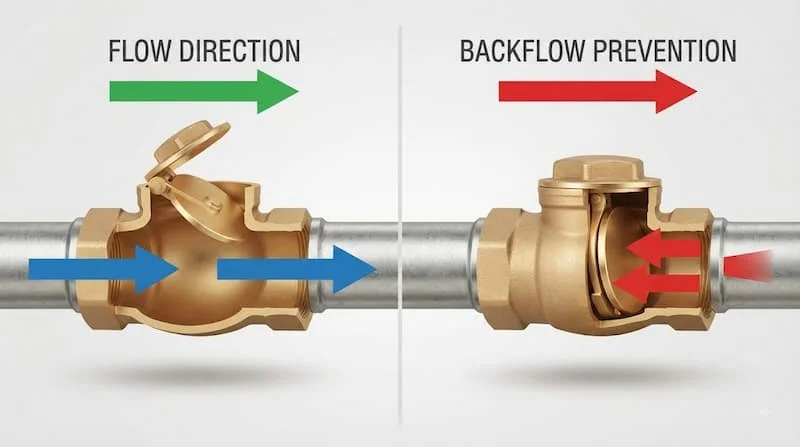

Nguyên Lý Hoạt Động Của van 1 chiều DN50

Cơ chế vận hành của van 1 chiều DN50 chuyển đổi linh hoạt theo áp suất chênh lệch giữa đầu vào và đầu ra của van:

• Khi dòng chảy thuận chiều: Chất lưu được bơm đẩy tới tạo ra một lực áp suất thắng lực cản của đĩa van (hoặc lực nén lò xo). Đĩa van bị đẩy khỏi vị trí gờ đệm, mở ra hành trình cho lưu chất đi qua dễ dàng.

• Khi dòng chảy đảo chiều (hoặc ngắt bơm): Áp lực tụt đột ngột ở đầu vào, lưu chất phía sau có xu hướng dội ngược lại. Áp lực dòng ngược này ép chặt đĩa van về lại gờ làm kín. Van lập tức đóng chặn, ngăn toàn bộ chất lưu rò rỉ về nguồn.

Cấu Tạo van 1 chiều DN50

Một sản phẩm van 1 chiều DN50 hoàn chỉnh bao gồm các chi tiết cấu thành được gia công chính xác:

• Thân van: Đúc từ đồng nguyên khối, chịu áp lực cơ học và bảo vệ các bộ phận bên trong.

• Đĩa van / Piston: Bộ phận đóng mở trực tiếp. Có thể làm bằng đồng hoặc inox để tăng tuổi thọ.

• Lò xo (trên dòng van lò xo): Chế tạo từ thép không gỉ (Inox 304/316), giúp hồi đĩa van về vị trí đóng nhanh chóng ngay khi ngắt áp.

• Gioăng làm kín: Sử dụng cao su EPDM, NBR hoặc PTFE nhằm đảm bảo độ kín khít tuyệt đối khi đóng van, hạn chế rò rỉ.

• Đầu kết nối: Thiết kế ren trong tiêu chuẩn hai đầu giúp kết nối nhanh vào ống kẽm, ống nhựa hoặc phụ kiện ren.

• Nắp van: Cho phép tháo rời để vệ sinh, bảo trì đĩa van bên trong sau thời gian dài sử dụng.

Thông Số Kỹ Thuật van 1 chiều DN50

Trước khi lựa chọn [chèn link: phụ kiện đường ống], kỹ thuật viên cần đối chiếu các trường dữ liệu tiêu chuẩn của van với hệ thống vận hành thực tế:

van 1 chiều DN50 Có Những Loại Nào?

Tùy thuộc vào yêu cầu không gian và đặc tính dòng chảy, dòng van này được phân chia thành 3 dạng cơ cấu phổ biến:

1. Van 1 Chiều Lá Lật Đồng DN50

Đĩa van gắn trên một trục bản lề có thể lật qua lật lại. Dòng chảy đi qua đẩy đĩa lật lên, khi dừng chảy đĩa tự rơi xuống nhờ trọng lực và áp lực ngược.

• Ưu điểm: Trở lực dòng chảy nhỏ, lưu lượng qua van đạt tối đa.

• Nhược điểm: Ưu tiên lắp ở tuyến ống nằm ngang.

2. Van 1 Chiều Lò Xo Đồng DN50

Sử dụng lực nén lò xo để giữ đĩa van luôn ở trạng thái đóng. Khi áp lực nước thắng lực lò xo, đĩa van trượt dọc trục để mở dòng chảy.

• Ưu điểm: Đóng van cực nhanh, giảm thiểu hiện tượng va đập búa nước, lắp đặt linh hoạt theo chiều đứng hoặc ngang.

• Nhược điểm: Tổn thất áp suất qua van lớn hơn dạng lá lật.

3. Van 1 Chiều Dạng Piston

Đĩa đóng mở có hình dạng piston di chuyển lên xuống trong lòng van. Thường ứng dụng trong các hệ thống yêu cầu độ kín cao hoặc chịu áp lực biến đổi liên tục.

Ưu Điểm Của van 1 chiều DN50

Vật liệu đồng luôn là lựa chọn hàng đầu cho các hệ thống đường ống cỡ trung (DN50) nhờ những đặc tính vượt trội:

• Chống ăn mòn & Kháng khuẩn: Đồng thau ít bị oxy hóa trong môi trường nước sinh hoạt, không gỉ sét gây bẩn nguồn nước.

• Kiểu dáng nhỏ gọn, dễ lắp đặt: Kết nối ren DN50 cho phép tháo lắp nhanh chóng bằng thiết bị vặn tay thông thường mà không cần máy hàn hay kỹ thuật phức tạp.

• Khả năng chịu lực tốt: So với van nhựa, van đồng chịu được va đập cơ học và biến dạng nhiệt tốt hơn nhiều lần.

• Chi phí bảo trì thấp: Cấu tạo đơn giản giúp việc bảo dưỡng, thay thế gioăng định kỳ diễn ra nhanh chóng.

So Sánh van 1 chiều DN50 Với Van Inox Và Van Gang

Chuyên gia khuyên dùng: Không nên mặc định van inox luôn tốt hơn van đồng. Đối với đường ống nước sạch hoặc hệ thống kỹ thuật tòa nhà kích thước DN50, việc sử dụng van 1 chiều đồng mang lại sự cân bằng hoàn hảo giữa độ bền và ngân sách đầu tư.

van 1 chiều DN50 Được Sử Dụng Ở Đâu?

Nhờ kích thước DN50 phổ biến, thiết bị này có mặt trong nhiều công trình dân dụng và kỹ thuật:

• Đầu ra của máy bơm nước: Ngăn dòng nước từ trên cao dội ngược làm hỏng cánh quạt máy bơm khi ngắt điện.

• Hệ thống cấp nước tòa nhà: Giữ áp lực cho các đường ống cấp nước trục đứng, ngăn tụt áp.

• Đường ống đồng hồ đo nước: Ngăn chặn tình trạng quay ngược kim đồng hồ do biến động áp suất.

• Hệ thống bình nóng lạnh, năng lượng mặt trời: Giữ nước nóng không bị chảy ngược sang tuyến ống nước lạnh gây thất thoát nhiệt.

Khi Nào Nên Sử Dụng van 1 chiều DN50?

Bạn nên lựa chọn van 1 chiều DN50 khi hệ thống đạt các điều kiện sau:

• Tuyến ống sử dụng có đường kính ngoài tiêu chuẩn khoảng 60 mm.

• Môi chất lưu thông là nước sạch, nước sinh hoạt, khí nén nhẹ hoặc dung dịch không chứa hóa chất ăn mòn mạnh.

• Hệ thống yêu cầu lắp đặt dạng ren vặn linh hoạt trong không gian hẹp.

• Cần giải pháp chống chảy ngược hiệu quả với mức giá tối ưu.

Những Sai Lầm Thường Gặp Khi Chọn van 1 chiều DN50

• Chỉ nhìn vào ký hiệu DN50: Nhầm lẫn DN50 là kích thước ren ngoài 50 mm, dẫn đến việc mua sai phụ kiện ghép nối.

• Lắp ngược chiều dòng chảy: Không kiểm tra ký hiệu mũi tên đúc nổi trên thân van, khiến van chặn luôn cả dòng chảy thuận.

• Chọn sai loại lá lật cho ống đứng: Dùng van lá lật lắp cho đường ống dẫn nước từ dưới lên theo chiều thẳng đứng khiến van khó đóng kín hoàn toàn.

• Bỏ qua thông số áp suất (PN): Sử dụng van có áp suất danh định PN10 cho hệ thống bơm áp lực cao vượt quá 10 bar gây vỡ thân van hoặc rách gioăng.

Cách Lắp van 1 chiều DN50 Đúng Cách

• Bước 1: Kiểm tra kỹ lòng van, đĩa van và các vòng ren đảm bảo không có bụi bẩn, bavia hay rác thải.

• Bước 2: Xác định mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van đồng.

• Bước 3: Quấn băng tan (cao su non) vừa đủ quanh ren ngoài của đường ống nối để tạo độ kín.

• Bước 4: Căn chỉnh van thẳng hàng với tuyến ống, vặn van theo chiều kim đồng hồ bằng mỏ lết với lực vừa phải.

• Bước 5: Tránh siết quá chặt làm nứt thân đồng hoặc hỏng bước ren của van.

• Bước 6: Mở máy bơm hoặc cấp nước chạy thử nghiệm, kiểm tra độ kín tại hai đầu ren và khả năng ngăn dòng ngược.

Checklist Trước Khi Mua van 1 chiều DN50

• Đúng kích thước đường ống DN50 (Phi 60 mm).

• Đúng chuẩn bước ren kết nối với đường ống hiện hữu.

• Chọn đúng chủng loại: Lá lật hay Lò xo tùy theo hướng đi của ống.

• Vật liệu chuẩn đồng thau, gioăng làm kín đảm bảo chất lượng.

• Áp suất danh định (PN) phù hợp với áp lực đầu bơm.

• Nhiệt độ môi chất nằm trong ngưỡng cho phép của van.

• Kiểm tra chiều mũi tên chỉ hướng dòng chảy vận hành tốt.

• Sản phẩm có đầy đủ catalogue và chế độ bảo hành từ nhà phân phối.

Câu Hỏi Thường Gặp Về van 1 chiều DN50 (FAQ)

1. Van 1 chiều đồng DN50 là gì?

Là thiết bị van chặn một chiều làm bằng đồng, lắp trên đường ống kích thước danh nghĩa DN50 (phi 60 mm) nhằm cho chất lưu đi qua theo một hướng duy nhất.

2. DN50 có phải là đường kính trong đúng 50 mm không?

Không. DN50 là kích thước định danh theo quy chuẩn. Đường kính thực tế sẽ phụ thuộc vào độ dày thành ống và tiêu chuẩn ren của từng nhà sản xuất.

3. Van 1 chiều đồng DN50 có dùng được cho nước nóng không?

Có thể dùng được nếu van được trang bị gioăng chịu nhiệt (như EPDM hoặc Viton) và thân van đồng chịu nhiệt. Cần kiểm tra kỹ thông số nhiệt độ tối đa trên catalogue của sản phẩm.

4. Nên chọn van 1 chiều lá lật hay lò xo cho đường ống DN50?

Nếu đường ống nằm ngang và cần lưu lượng lớn, nên chọn van lá lật. Nếu đường ống thẳng đứng hoặc hệ thống hay gặp hiện tượng búa nước, van 1 chiều lò xo là lựa chọn tối ưu hơn.

5. Giá van 1 chiều đồng DN50 bao nhiêu?

Giá thành phụ thuộc vào thương hiệu, xuất xứ, độ dày thân van và kiểu thiết kế (lá lật hay lò xo). Bạn nên liên hệ trực tiếp đơn vị cung cấp vật tư để có báo giá cập nhật chính xác nhất.

Kết Luận

Trang bị van 1 chiều đồng DN50 đúng tiêu chuẩn là bước đầu tư cần thiết để bảo vệ hệ thống đường ống, duy trì tuổi thọ máy bơm và ngăn ngừa các sự cố thủy lực ngoài ý muốn. Hãy đảm bảo bạn đã rà soát kỹ các yếu tố về kiểu van, chuẩn ren và áp suất vận hành trước khi tiến hành lắp đặt.
