Van Điện Từ Phi 114: Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng

Trong các hạ tầng cấp thoát nước, xử lý thải hay dây chuyền sản xuất công nghiệp, việc kiểm soát dòng chảy tự động ở dải đường ống lớn luôn đóng vai trò then chốt. Sự cố rò rỉ, đập búa nước hoặc hỏng van đột ngột không chỉ gây thất thoát tài nguyên mà còn có thể làm ngưng trệ toàn bộ quy trình vận hành.

Trong số các giải pháp đóng mở tự động, van điện từ inox phi 114 là lựa chọn phổ biến nhờ thời gian đóng mở nhanh và tính chính xác cao. Bài viết này sẽ phân tích chi tiết từ định nghĩa, cấu tạo, nguyên lý vận hành đến các sai lầm cần tránh giúp bạn lựa chọn chính xác dòng van tối ưu cho hệ thống.

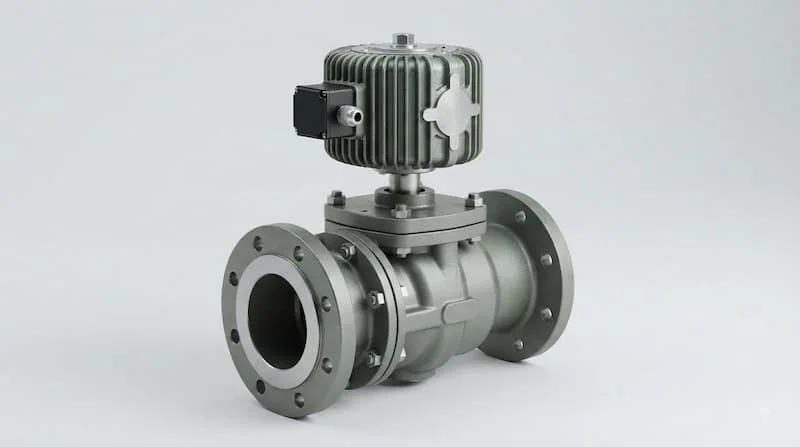

Van Điện Từ Phi 114 Là Gì?

Van điện từ phi 114 là thiết bị cơ-điện dùng để kiểm soát dòng chảy tự động trên các tuyến đường ống có đường kính ngoài khoảng 114 mm. Van hoạt động bằng cách sử dụng cuộn coil điện từ sinh ra từ trường, tác động trực tiếp hoặc gián tiếp lên lõi cơ khí để đóng hoặc mở đường dẫn môi chất (nước, khí, hơi, dầu).

Để hiểu đúng bản chất khi tìm mua thiết bị, người vận hành cần làm rõ các khái niệm:

• Van điện từ (Solenoid Valve): Loại van đóng mở tự động thông qua lực từ trường, sở hữu tốc độ đáp ứng cực nhanh (gần như tức thì).

• Phi 114 (varnothing 114): Thông số thể hiện đường kính ngoài tương đối của đường ống ghép nối (thường tương đương kích thước danh nghĩa DN100 hoặc 4 inch theo chuẩn ống steel/PVC tại Việt Nam).

Cảnh báo kỹ thuật: Bạn không nên chỉ dựa vào thói quen gọi tên "phi 114" để đặt mua sản phẩm. Kích thước đo thực tế, tiêu chuẩn mặt bích (JIS, ANSI, DIN), độ dày thành ống và tiêu chuẩn ren có thể khác nhau tùy thuộc vào quốc gia sản xuất và thương hiệu van.

Cấu Tạo Của van điện từ inox phi 114

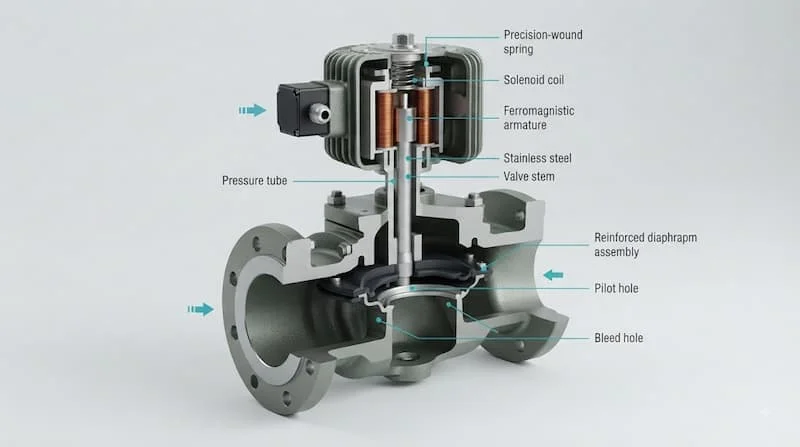

Dù thuộc nhóm van tác động trực tiếp hay gián tiếp (dùng áp hỗ trợ), một sản phẩm tiêu chuẩn phi 114 luôn bao gồm 6 bộ phận cốt lõi:

• Thân van: Được đúc từ inox 304/316, gang cầu hoặc đồng thau. Đây là phần chịu áp lực chính và tiếp xúc trực tiếp với môi chất lưu thông.

• Cuộn coil điện từ: Bộ phận nhận điện năng (220V, 24V...) chuyển hóa thành từ trường. Coil van có thể đúc nguyên khối chống nước (đạt chuẩn IP65/IP67).

• Lõi van (Ty van): Làm bằng vật liệu nhiễm từ (thường là inox mạ), di chuyển dọc theo trục tâm khi coil được cấp hoặc ngắt điện.

• Màng van / Đĩa van: Đối với van kích thước lớn như phi 114, cấu trúc màng (Diaphragm) là bộ phận trực tiếp chặn hoặc mở cửa van chính.

• Gioăng làm kín: Được làm từ cao su EPDM, NBR, FKM hoặc Viton/PTFE, chịu trách nhiệm ngăn rò rỉ môi chất ra ngoài môi trường.

• Cổng kết nối: Với cỡ đường ống phi 114, van đa phần sử dụng kiểu kết nối mặt bích để đảm bảo độ kín và chịu lực vặn tốt hơn so với kết nối ren.

Nguyên Lý Hoạt Động Của van điện từ inox phi 114

Nguyên lý làm việc của van phụ thuộc hoàn toàn vào trạng thái thiết kế ban đầu khi không có điện tác động:

1. Van Thường Đóng (Normally Closed - NC)

• Trạng thái mất điện: Lực lò xo nén chặt lõi van và màng van xuống gờ chặn, giữ cho van ở trạng thái đóng hoàn toàn.

• Trạng thái cấp điện: Cuộn coil sinh ra lực từ trường mạnh hút lõi van đi lên. Áp suất môi chất phía trên màng van giải phóng, đẩy màng van mở ra cho lưu chất đi qua.

2. Van Thường Mở (Normally Open - NO)

• Trạng thái mất điện: Lò xo giữ cho cửa van luôn mở, môi chất tự do lưu thông qua thân van.

• Trạng thái cấp điện: Từ trường sinh ra lực đẩy lõi van ép chặt màng van xuống cửa van, chặn đứng dòng chảy.

Ứng dụng thực tế: Nếu hệ thống của bạn yêu cầu van đóng 90% thời gian trong ngày (như xả xỉ, xả cặn định kỳ), hãy chọn dòng NC để tiết kiệm điện và kéo dài tuổi thọ cuộn coil. Ngược lại, nếu dòng chảy diễn ra liên tục và chỉ ngắt khi có sự cố, dòng NO là lựa chọn an toàn hơn.

Van điện từ inox phi 114 Có Những Loại Nào?

Để đáp ứng đa dạng môi trường vận hành, van điện từ inox phi 114 được phân loại theo nhiều tiêu chí kỹ thuật:

1. Phân Loại Theo Vật Liệu Thân

• Thân Inox (SUS304/SUS316): Chịu ăn mòn hóa chất, nhiệt độ cao và áp suất lớn. Phù hợp cho nhà máy thực phẩm, dược phẩm, xử lý hóa chất.

• Thân Gang (Cast Iron): Tối ưu chi phí cho dải ống lớn phi 114, chuyên dùng cho hạ tầng cấp thoát nước sạch và nước thải đã qua xử lý.

• Thân Đồng (Brass): Phổ biến ở các dòng van áp lực trung bình, môi trường khí nén hoặc nước sạch.

2. Phân Loại Theo Môi Chất Sử Dụng

• Van điện từ nước: Sử dụng gioăng EPDM/NBR, dải nhiệt độ từ 0 độ C đến 80 độ C.

• Van điện từ hơi nóng (Steam Valve): Sử dụng gioăng PTFE (Teflon) chịu nhiệt lên tới 180 độ C - 220 độ C.

• Van điện từ khí nén / Khí gas: Thiết kế kín tuyệt đối, thời gian đóng mở siêu nhạy.

3. Phân Loại Theo Kiểu Kết Nối

• Mặt bích (Flanged): Chuẩn mặt bích BS, JIS 10K, ANSI. Đây là kiểu kết nối chịu lực rung lắc tốt nhất cho cỡ ống 114 mm.

• Kết nối ren (Threaded): Ít gặp hơn ở phi 114 do lực siết ren lớn, tuy nhiên vẫn xuất hiện ở một số dòng van đồng/inox nhập khẩu.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Mua van điện từ inox phi 114

Việc chọn sai thông số thiết bị không chỉ làm suy giảm hiệu suất mà còn có thể gây cháy coil hoặc nứt vỡ thân van.

Van điện từ inox phi 114 Dùng Điện Áp Bao Nhiêu?

Cuộn coil của van điện từ inox phi 114 được thiết kế đa dạng mức điện áp để phù hợp với từng hạ tầng điều khiển thực tế. Việc cấp sai điện áp sẽ làm cháy cuộn dây ngay lập tức hoặc van không đủ lực từ để nâng lõi.

So Sánh van điện từ inox phi 114 Với Van Điều Khiển Điện

Ở kích thước đường ống lớn như phi 114 (DN100), người vận hành thường phân vân giữa van điện từ và van điều khiển bằng mô tơ điện (Electric Actuator Valve).

Lời khuyên chuyên gia: Hãy chọn van điện từ nếu bạn cần đóng ngắt tức thì sự cố hoặc xả cặn nhanh. Ngược lại, nếu hệ thống áp lực cao cần tránh hiện tượng búa nước (Water Hammer) làm vỡ ống, hãy chọn.

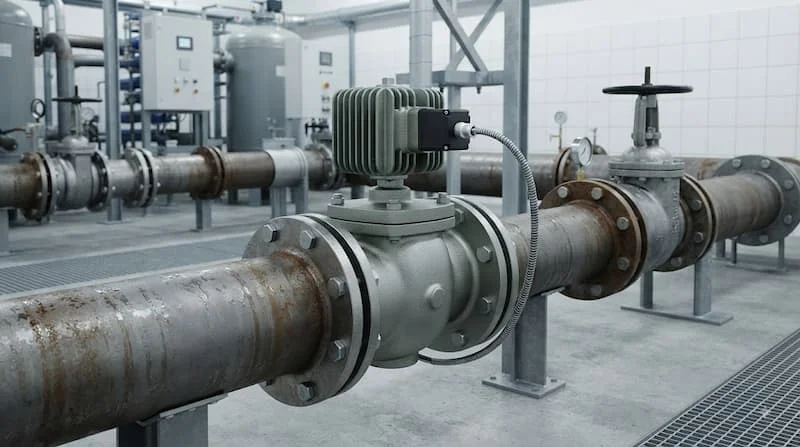

Van điện từ inox phi 114 Được Sử Dụng Ở Đâu?

Với khả năng xử lý lưu lượng nước và khí nén lớn, dòng van này được ứng dụng rộng rãi tại:

• Hệ thống cấp thoát nước đô thị & Tòa nhà: Điều khiển tuyến nước cấp chính vào bể chứa ngầm hoặc trạm bơm trung chuyển.

• Nhà máy xử lý nước thải: Kiểm soát các đường ống xả cặn xả bùn, điều tiết nước đầu vào bể sinh học.

• Hệ thống tưới tiêu nông nghiệp quy mô lớn: Điều khiển phân đoạn tưới tự động cho trang trại, nhà kính công nghệ cao.

• Dây chuyền công nghiệp & Khí nén: Lắp đặt trên đường ống xả khí trung tâm, đường dẫn chất lỏng dây chuyền sản xuất.

• Hệ thống PCCC: Làm van xả tràn (Deluge valve) tự động ngắt/mở nước cấp cho các đầu phun sprinkler.

Những Sai Lầm Thường Gặp Khi Chọn van điện từ inox phi 114

Tránh được các sai lầm dưới đây sẽ giúp bạn tiết kiệm chi phí sửa chữa và nâng cao tuổi thọ toàn hệ thống:

1. Đồng nhất "Phi 114" với một tiêu chuẩn duy nhất: Nhiều thợ thi công nhầm lẫn giữa ống phi 114 nhựa uPVC với ống thép phi 114.3mm, dẫn đến chọn sai tâm lỗ mặt bích.

2. Chọn sai trạng thái NC/NO: Lựa chọn van thường đóng cho hệ thống chảy 23h/24h khiến cuộn coil bị quá nhiệt, dẫn đến chập cháy cuộn dây.

3. Dùng van nước cho hệ thống hơi nóng: Lớp gioăng cao su NBR/EPDM bị ngấu dẻo, rách màng chỉ sau vài giờ chạy thử trong môi trường hơi nhiệt độ cao.

4. Bỏ qua áp suất chênh lệch tối thiểu ($\Delta P$): Đa số van điện từ inox phi 114 dạng gián tiếp yêu cầu áp lực đầu vào phải đạt tối thiểu $0.5 \text{ bar}$ mới nâng được màng van. Lắp van gián tiếp cho bể xả tự chảy áp suất cực thấp sẽ khiến van không thể mở.

5. Cấp sai điện áp coil: Nối trực tiếp điện $220\text{V}$ vào cuộn coil $24\text{V}\text{DC}$ gây cháy van tức thì.

Hướng Dẫn Chi Tiết Cách Chọn van điện từ inox phi 114

Quy Trình 12 Bước Kiểm Tra Vật Tư Chuẩn Kỹ Thuật

Trước khi chốt mã hàng với đơn vị cung cấp, kỹ sư vận hành nên rà soát lại checklist sau:

• Bước 1: Đo đường kính ngoài thực tế của đường ống lắp đặt.

• Bước 2: Xác định tiêu chuẩn mặt bích ghép nối (JIS10K, BS PN16, ANSI 150).

• Bước 3: Xác định loại môi chất (Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất).

• Bước 4: Đo đạc áp suất làm việc thực tế và áp suất cực đại của bơm.

• Bước 5: Xác định dải nhiệt độ vận hành của lưu chất.

• Bước 6: Chọn mức điện áp điều khiển khả thi tại vị trí lắp (220VAC hay 24VDC).

• Bước 7: Xác định trạng thái van vận hành đa số trong ngày (NC hay NO).

• Bước 8: Lựa chọn vật liệu thân van (Gang, Inox hay Đồng) phù hợp ngân sách.

• Bước 9: Lựa chọn vật liệu gioăng (EPDM, PTFE hay Viton).

• Bước 10: Tính toán lưu lượng cần đáp ứng ($Q_{\text{max}}$) để kiểm tra đường kính lỗ xả (Orifice).

• Bước 11: Kiểm tra điều kiện môi trường lắp đặt (Trong nhà hay Ngoài trời chịu mưa nắng).

• Bước 12: Lựa chọn cấp bảo vệ coil (IP65/IP67 hoặc tiêu chuẩn chống cháy nổ Ex-proof).

Lưu Ý Quan Trọng Khi Lắp Đặt Và Sử Dụng

• Vệ sinh đường ống: Thổi sạch xỉ hàn, cát đá bên trong ống trước khi lắp. Rác cơ học kẹt vào màng van là nguyên nhân hàng đầu gây ra sự cố van đóng không kín.

• Lắp đúng chiều dòng chảy: Quan sát mũi tên đúc nổi trên thân van. Lắp ngược chiều sẽ khiến áp lực lưu chất tự đẩy cửa van mở ra.

• Hướng lắp cuộn coil: Nên lắp van theo phương nằm ngang, cuộn coil hướng thẳng lên trên để tránh đóng cặn ty van và tản nhiệt tốt hơn.

• An toàn điện: Tuyệt đối không tháo rời cuộn coil ra khỏi thân van khi đang cấp điện. Không có lõi sắt làm khép kín mạch từ, coil sẽ bị quá dòng và cháy ngay lập tức.

Các Câu Hỏi Thường Gặp Về van điện từ inox phi 114 (FAQ)

1. Van điện từ phi 114 là gì?

Là dòng van đóng mở tự động bằng lực từ trường, thiết kế cho tuyến ống có đường kính ngoài khoảng 114 mm. Van giúp kiểm soát dòng chảy nhanh chóng qua tín hiệu điện đóng/ngắt.

2. Phi 114 tương đương với kích thước DN bao nhiêu?

Trong đa số chuẩn ống công nghiệp (Thép, uPVC, Inox), đường kính ngoài 114 mm thường tương ứng với kích thước danh nghĩa DN100 (hoặc 4 inch). Tuy nhiên, bạn nên kiểm tra chuẩn bích kết nối thực tế để đảm bảo vừa vặn tâm lỗ bu-lông.

3. Van điện từ phi 114 có chạy được điện 220V không?

Có. Rất nhiều thương hiệu sản xuất dòng coil 220V AC dùng trực tiếp nguồn điện lưới dân dụng, giúp đơn giản hóa tủ điện điều khiển.

4. Van điện từ phi 114 dùng cho hệ thống nước thải được không?

Được, nhưng bạn nên ưu tiên chọn dòng thân gang hoặc inox 304, trang bị màng cao su chịu ăn mòn nhẹ và đảm bảo hệ thống có lắp lọc y (Y-strainer) phía trước để tránh rác kẹt màng van.

5. Yếu tố nào quyết định đến giá van điện từ inox phi 114?

Giá thành phụ thuộc chủ yếu vào vật liệu thân (Inox đắt hơn Gang), thương hiệu sản xuất (Châu Âu, Đài Loan, Hàn Quốc, Trung Quốc), tiêu chuẩn cuộn coil (Coil đúc chống nước hay coil quấn) và áp suất làm việc định mức.

Kết Luận

Một sản phẩm van điện từ phi 114 được lựa chọn đúng quy cách không chỉ giúp hệ thống vận hành êm ái, đóng mở chính xác mà còn ngăn ngừa tối đa các nguy cơ sự cố gây thất thoát tài nguyên. Hãy luôn đối chiếu kỹ lưỡng 8 thông số cốt lõi: Kích thước ống – Kiểu kết nối – Môi chất – Áp suất – Nhiệt độ – Điện áp – Trạng thái NC/NO – Vật liệu chế tạo trước khi quyết định đầu tư.
