Van 1 Chiều D200: Giải Pháp Chống Chảy Ngược Và Bảo Vệ Trạm Bơm Công Nghiệp

Trong thiết kế hạ tầng cấp thoát nước, xử lý nước thải và các nhà máy công nghiệp quy mô lớn, việc kiểm soát hướng đi của dòng lưu chất là bài toán thủy lực sống còn. Khi hệ thống vận hành đường ống kích cỡ lớn, rủi ro lớn nhất không chỉ là thất thoát áp suất mà là hiện tượng dòng ngược (backflow) phá hủy toàn bộ thiết bị cơ khí đắt tiền. Để xử lý triệt để nguy cơ này trên các đường ống phi 219mm, việc ứng dụng van 1 chiều phi 200 là bắt buộc nhằm duy trì tính ổn định của toàn hệ thống.

Van 1 Chiều D200 Là Gì?

Đối với các kỹ sư cơ điện và nhà thầu vật tư, van 1 chiều D200 là dòng thiết bị kiểm soát dòng chảy cốt lõi, thường xuất hiện tại các trạm bơm đầu nguồn hoặc trục phân phối tổng.

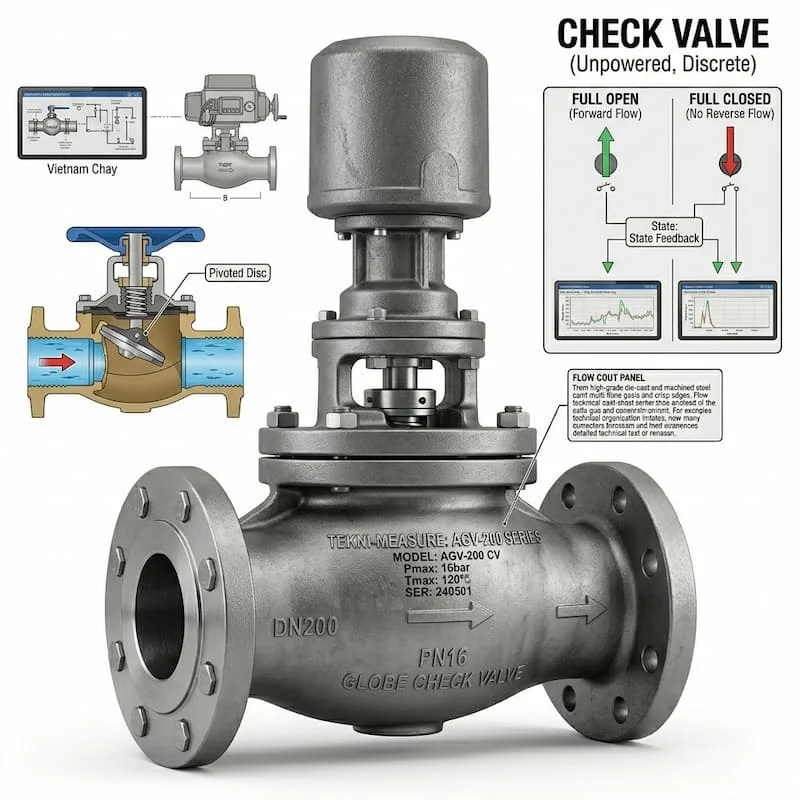

Van 1 chiều D200 (còn gọi là van một chiều DN200) là loại van công nghiệp lắp cho đường ống phi 219mm, cho phép lưu chất đi theo một hướng duy nhất và tự động chặn đứng dòng chảy ngược khi hệ thống dừng hoạt động nhằm bảo vệ an toàn cho đường ống.

Trong các kiến trúc thủy lực dải lưu lượng cao, thiết bị thực hiện 4 vai trò kiểm soát an toàn kỹ thuật:

• Bảo vệ máy bơm công nghiệp tuyệt đối: Ngăn chặn toàn bộ khối lượng lưu chất khổng lồ trên trục đứng đổ ngược về buồng bơm khi máy bơm dừng đột ngột, triệt tiêu nguy cơ quay ngược cánh bơm gây cháy động cơ.

• Chống tụt áp và thất thoát lưu chất: Giữ lại một lượng lưu chất mồi cố định trong đường ống, giúp giảm tải thời gian khởi động lại cho hệ thống bơm áp lực.

• Giảm thiểu hiện tượng búa nước (Water Hammer): Đóng sập cửa van kịp thời trước khi xung lực của dòng nước ngược kịp dội về, bảo vệ các mối nối, co cút không bị nứt vỡ.

• Duy trì trạng thái cân bằng hệ thống: Đảm bảo áp suất và lưu lượng vận hành giữa các phân khu độc lập không bị xáo trộn hay nhiễu loạn dòng chảy.

Cấu tạo cơ bản của thiết bị:

Một bộ van một chiều DN200 tiêu chuẩn bao gồm năm thành phần cơ khí chịu lực chính:

1. Thân van: Phần vỏ đúc nguyên khối bằng gang hoặc inox chịu áp lực, được thiết kế hai đầu mặt bích hoặc dạng kẹp mỏng (wafer).

2. Đĩa van (Cánh van): Chi tiết chuyển động chính, có thể là dạng một cánh lật, hai cánh bướm hoặc dạng đĩa lò xo, trực tiếp làm nhiệm vụ mở/chặn dòng.

3. Trục van (Stem): Thanh chốt cố định đĩa van với thân van, chế tạo bằng inox cường độ cao để chống chịu lực cắt của dòng lưu chất.

4. Lò xo trợ lực (nếu có): Tạo lực ép giữ đĩa van luôn ở trạng thái đóng, hỗ trợ tăng tốc độ đóng sập khi dòng chảy dừng.

5. Gioăng làm kín (Seat): Lớp đệm bằng cao su EPDM, NBR hoặc vòng kim loại viền đĩa van, đảm bảo độ kín khít tuyệt đối, chống rò rỉ khi dòng chảy ngược ép vào.

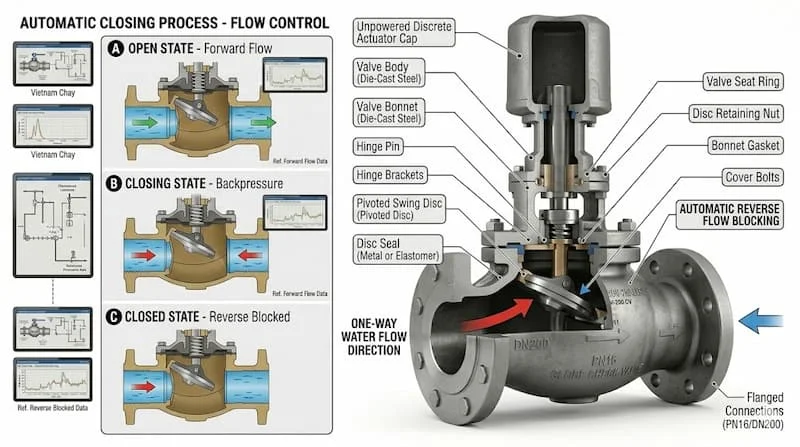

Nguyên Lý Hoạt Động Của Van 1 Chiều DN200

Sự vận hành của van một chiều DN200 hoàn toàn dựa trên động lực học chất lưu tự động, không cần năng lượng điện hay khí nén kích hoạt ngoài.

Dòng chảy thuận tạo áp lực ➔ Thắng lực cản/trọng lực ➔ Đĩa van mở ➔ Dòng dừng ➔ Đĩa tự sập do trọng lực/lò xo ➔ Chặn đứng dòng ngược

Khi máy bơm hoạt động, dòng lưu chất đi vào van theo chiều thuận, áp lực động thủy lực tác động trực tiếp lên mặt trước của đĩa van. Khi áp lực này lớn hơn trọng lượng của đĩa hoặc lực nén của lò xo, đĩa van sẽ bị đẩy lệch sang một bên (đối với van lá lật) hoặc co lại (đối với van lò xo), giải phóng không gian cho dòng nước lưu thông mượt mà.

Ngay khi máy bơm dừng cấp nguồn, động năng của dòng chảy bằng không. Dưới tác động tự nhiên của trọng lực bản thân đĩa van hoặc lực đàn hồi tức thì từ lò xo, đĩa van sẽ tự động quay trở về vị trí ban đầu, ép chặt vào phần gioăng bệ đỡ. Khi dòng lưu chất ở phía hạ nguồn có xu hướng dội ngược lại, chính áp lực của dòng ngược này sẽ ép đĩa van càng chặt hơn vào bệ đỡ, chặn đứng hoàn toàn không cho nước quay trở về thượng nguồn.

Vì sao hệ thống đường ống lớn bắt buộc phải dùng van DN200?

Trong các đường ống kích cỡ lớn như D200 (phi 219mm), khối lượng nước luân chuyển trong mỗi mét ống là vô cùng lớn. Nếu xảy ra sự cố dừng bơm đột ngột, quán tính của hàng chục khối nước đổ ngược tự do từ trên cao xuống sẽ tạo ra một áp lực va đập thủy lực (búa nước) cực kỳ kinh khủng. Áp lực này đủ sức làm nổ tung vỏ máy bơm hoặc xé rách các mối hàn ống. Việc sử dụng van DN200 với thiết kế cánh van tối ưu, kết cấu cơ khí chịu lực dày dặn là giải pháp duy nhất giúp phân tán và triệt tiêu xung lực phá hủy này.

Các Loại Van 1 Chiều D200 Phổ Biến

Tùy thuộc vào không gian lắp đặt, tính chất môi chất và yêu cầu kiểm soát búa nước, các kỹ sư sẽ chỉ định một trong bốn loại hình cấu trúc van sau đây:

1. Van lá lật DN200 (Swing Check Valve)

• Đặc điểm: Đĩa van dạng một cánh cửa lật, treo tự do trên một trục bản lề phía trên. Khi có dòng chảy, cánh van lật hẳn lên góc 90 độ.

• Ưu điểm: Độ cản dòng cực thấp, tổn thất áp suất qua van gần như bằng không, cho phép lưu lượng đi qua tối đa.

• Nhược điểm: Do đĩa van lớn, hành trình đóng dài nên tốc độ đóng chậm hơn, dễ gây ra hiện tượng búa nước nhẹ nếu dòng ngược dội về quá nhanh. Lắp tốt nhất trên đường ống nằm ngang.

2. Van cánh bướm DN200 (Dual Plate Check Valve)

• Đặc điểm: Đĩa van gồm hai nửa hình bán nguyệt kết nối với nhau bằng một trục giữa và một lò xo xoắn trợ lực.

• Ưu điểm: Thiết kế siêu mỏng (kiểu wafer), trọng lượng rất nhẹ so với van lá lật, giúp giảm tải trọng lên giá đỡ đường ống. Tốc độ đóng van cực nhanh nhờ lò xo co lại ngay khi dòng chảy vừa dừng, chống búa nước vô cùng hiệu quả.

• Nhược điểm: Trục giữa và hai cánh bướm nằm ngay giữa lòng van làm thu hẹp một phần diện tích dòng chảy, tạo ra tổn hao áp suất động nhất định.

3. Van lò xo DN200 (Spring Check Valve)

• Đặc điểm: Đĩa van tịnh tiến dọc theo trục ống, được giữ cố định bởi một lò xo nén tâm trục.

• Ưu điểm: Có thể lắp đặt linh hoạt ở mọi góc độ, kể cả đường ống trục đứng dòng chảy hướng lên. Độ kín khít rất cao.

• Nhược điểm: Chỉ phù hợp cho môi trường nước sạch, dễ bị kẹt nếu nguồn nước chứa rác, xơ vải hoặc tạp chất rắn.

4. Van 1 chiều bi DN200 (Ball Check Valve)

• Đặc điểm: Sử dụng một quả bóng bọc cao su di chuyển lên xuống trong lòng van. Khi có dòng chảy, bóng bị đẩy vào hốc phụ; khi dòng dừng, bóng lăn về chặn cửa van.

• Ưu điểm: Cơ chế tự làm sạch tuyệt vời, không bao giờ bị bám dính cặn bẩn hay rác thải.

• Nhược điểm: Kích thước van cồng kềnh, giá thành tương đối cao.

Bảng so sánh tổng hợp các loại van 1 chiều D200:

Thông Số Kỹ Thuật Quan Trọng Của Van 1 Chiều D200

Để quá trình phê duyệt vật tư dự án diễn ra thuận lợi, việc đối chiếu các thông số định lượng dưới đây với tiêu chí thiết kế hệ thống là bắt buộc:

• Kích thước danh định: DN200 (Dùng cho ống ngoài có đường kính phi 219mm).

• Áp suất làm việc tiêu chuẩn: PN10, PN16, PN25 (Tương đương áp lực tĩnh 10 bar, 16 bar, 25 bar).

• Nhiệt độ vận hành: Từ -10 độ C đến 80 độ C (đối với van thân gang gioăng EPDM) hoặc lên tới 200 độ C (đối với van thân inox gioăng PTFE).

• Kiểu kết nối cơ khí: Kết nối mặt bích (Flange) tiêu chuẩn BS, JIS, DIN, ANSI hoặc kết nối kẹp Wafer ép giữa hai mặt bích đường ống.

• Vật liệu chế tạo thân van: Gang cầu (Ductile Iron), gang xám (Cast Iron), hoặc thép không gỉ (Stainless Steel SUS304/SUS316).

Phân tích chuyên sâu từ kỹ sư thủy lực:

1. Vì sao cần chọn chính xác áp suất PN? Áp suất PN (Nominal Pressure) chỉ định ngưỡng chịu lực tối đa của vỏ van và đĩa van. Nếu hệ thống bơm tăng áp trục đứng tòa nhà cao tầng có áp lực làm việc lên tới 14 bar mà bạn sử dụng van tiêu chuẩn PN10, thân van sẽ có nguy cơ rạn nứt vỡ hoặc đĩa van bị biến dạng dưới áp lực tĩnh lớn, gây rò rỉ nước diện rộng.

2. Sự khác biệt cốt lõi giữa kết nối Wafer và Mặt bích: Van mặt bích DN200 có thân đúc hai vành bích dày, bắt bu-lông trực tiếp vào bích ống, cho khả năng chịu rung động cơ học cực tốt nhưng van rất nặng và cồng kềnh. Van Wafer mỏng như một tấm đĩa, kẹp định vị ở giữa hai mặt bích ống bằng các thanh bu-lông dài xuyên suốt, lắp đặt rất nhanh, tiết kiệm vật liệu nhưng khả năng chịu vặn xoắn dọc trục kém hơn.

So Sánh Van 1 Chiều D200 Gang Và Inox

Bản chất vật liệu quyết định 70% giá thành và môi trường ứng dụng của thiết bị. Hãy cùng phân tích sâu bài toán tối ưu hóa vật liệu dưới đây:

Khi nào nên quyết định đầu tư dòng van Inox?

Nếu hệ thống của bạn là đường ống nước sạch sinh hoạt đô thị, nước thải sinh hoạt đã qua xử lý thô hoặc hệ thống phòng cháy chữa cháy thông thường, van 1 chiều D200 bằng gang sơn phủ Epoxy là giải pháp hoàn hảo, vừa đảm bảo kỹ thuật vừa tối ưu bài toán tài chính.

Tuy nhiên, đối với các nhà màng chế biến thực phẩm, nhà máy sữa, bia, nước giải khát (yêu cầu tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe) hoặc nhà máy hóa chất, xử lý nước thải dệt nhuộm có độ axit cao – việc chọn van 1 chiều bằng inox là bắt buộc để ngăn chặn tình trạng rỉ sét hòa tan vào lưu chất, đảm bảo độ bền kết cấu vượt thời gian.

Van 1 Chiều D200 Được Dùng Trong Những Hệ Thống Nào?

Với đường kính danh định DN200, van là mắt xích kiểm soát an toàn không thể thiếu tại các hạ tầng lưu chất tải trọng lớn:

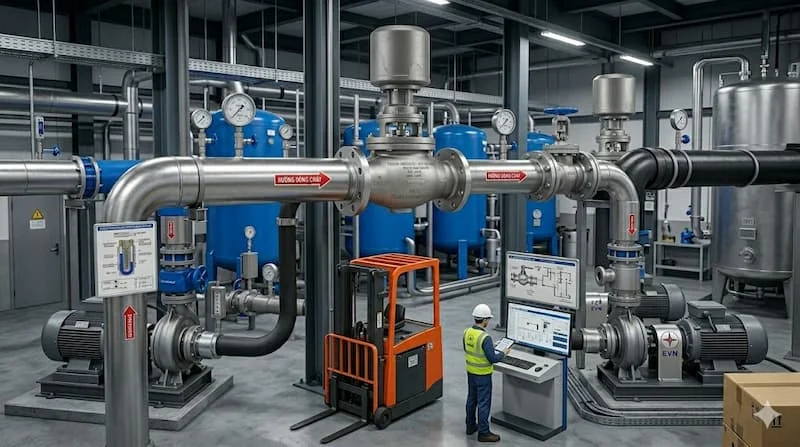

• Trạm bơm cấp nước đô thị & Thủy lợi: Lắp đặt ngay tại đầu ra (cổng đẩy) của các dòng bơm ly tâm công nghiệp công suất lớn để kiểm soát hướng đi của nước sạch trước khi đưa vào mạng lưới đường ống trục chính của thành phố.

• Hệ thống PCCC (Phòng cháy chữa cháy) nhà xưởng: Giữ cho áp lực nước trong đường ống cứu hỏa luôn duy trì ở mức cao chuẩn trực, chặn dòng nước áp lực cao không bị đẩy ngược về bể chứa nước ngầm khi các bơm bù áp ngắt điện.

• Hệ thống tuần hoàn Chiller & HVAC trung tâm: Điều phối hướng di chuyển của dòng nước lạnh điều hòa trong các tòa nhà cao tầng, trung tâm thương mại, ngăn chặn hiện tượng dòng chảy ngược làm giảm hiệu suất làm lạnh của các tháp giải nhiệt.

Sai Lầm Thường Gặp Khi Chọn Van 1 Chiều DN200

Sai sót trong khâu tính toán và lắp đặt van 1 chiều kích thước lớn luôn đi kèm cái giá rất đắt về chi phí sửa chữa và dừng máy dây chuyền.

Các lỗi phổ biến trong vận hành thực tế:

• Lắp ngược chiều mũi tên dòng chảy: Lỗi sơ đẳng nhưng vẫn xảy ra tại các công trường do thợ kỹ thuật thiếu tập trung. Trên thân van luôn đúc nổi mũi tên chỉ chiều dòng chảy thuận. Nếu lắp ngược, van sẽ chặn đứng luôn dòng chảy thuận, khiến bơm chạy quá tải, áp suất tăng vọt gây cháy động cơ bơm ngay khi khởi động.

• Không tính toán tổn thất áp suất qua van: Lựa chọn loại van có cấu trúc cản dòng lớn (như van lò xo) cho hệ thống tưới tiêu tự chảy áp lực thấp, làm sụt giảm lưu lượng trầm trọng ở cuối nguồn.

• Bỏ qua không gian lắp đặt thực tế: Mua van lá lật DN200 lắp cho đường ống đứng trục dọc hướng dòng chảy đi xuống – đây là lỗi nghiêm trọng vì trọng lực luôn giữ cho cánh van mở ra, làm van mất hoàn toàn chức năng chặn dòng ngược.

Hướng Dẫn Chọn Van 1 Chiều D200 Phù Hợp

Để sở hữu một hệ thống van vận hành đạt hiệu suất thủy lực tối ưu nhất, bộ phận thu mua cần áp dụng quy trình kiểm tra 5 bước tiêu chuẩn sau:

Xác định tính chất môi chất ➔ Tra bảng áp suất làm việc (PN) ➔ Chọn chất liệu thân van ➔ Lựa chọn kiểu kết nối cơ khí ➔ Đánh giá tư thế và không gian lắp đặt

1. Phân tích lưu chất: Nước sạch, nước thải, hóa chất hay nước nóng để chọn vật liệu thân van và gioăng tương ứng.

2. Xác định dải áp suất: Đọc kỹ thông số cột áp tối đa của máy bơm để chọn thân van đạt chuẩn PN10, PN16 hay PN25.

3. Lựa chọn kiểu dáng thiết kế: Chọn van cánh bướm nếu khoảng cách giữa các đoạn ống quá hẹp; chọn van lá lật nếu cần lưu lượng nước đi qua tối đa; chọn van lò xo nếu lắp trên trục đứng.

4. Kiểm tra tiêu chuẩn mặt bích: Đảm bảo tiêu chuẩn bích của van (BS4504, JIS10K, DIN...) trùng khớp hoàn toàn với tiêu chuẩn mặt bích đã hàn sẵn trên đường ống thép/ống nhựa của hệ thống để bắt vừa khít các tâm lỗ bu-lông.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van 1 Chiều D200

Do trọng lượng của một bộ van một chiều DN200 khá nặng (đặc biệt là dòng van lá lật mặt bích nặng từ vài chục kg), việc tháo lắp và bảo dưỡng đòi hỏi các thiết bị nâng hạ hỗ trợ an toàn và quy trình nghiêm ngặt.

Quy trình lắp đặt và bảo dưỡng chuẩn kỹ thuật:

• Sử dụng gá đỡ đường ống: Khi lắp đặt van D200, bắt buộc phải có hệ thống giá đỡ cố định ống ở hai đầu van để trọng lượng của van không làm vặn vẹo, xệ đường ống, gây nứt vỡ gioăng kết nối.

• Chu kỳ kiểm tra định kỳ: Khuyến nghị tiến hành kiểm tra lòng van và vệ sinh đĩa van 12 tháng/lần. Tháo bulông mặt bích, kiểm tra phần gioăng cao su bệ đỡ xem có bị các mảnh rác hữu cơ, sỏi đá nhỏ cào xước hoặc làm rách hay không.

• Dấu hiệu cần thay gioăng hoặc van mới: Khi máy bơm ngắt hoạt động nhưng đồng hồ áp suất hạ nguồn tụt nhanh, kèm theo tiếng nước rò rỉ âm ỉ hoặc tiếng va đập cơ khí "cọc cọc" trong lòng van – chứng tỏ phần gioăng đã bị lão hóa chai cứng hoặc trục van đã bị rơ mòn, cần tiến hành thay thế vật tư tiêu hao ngay lập tức để tránh sự cố búa nước phá hủy hệ thống.

Câu Hỏi Thường Gặp (FAQ)

Van 1 chiều D200 tương đương với kích thước bao nhiêu inch và phi bao nhiêu?

Van 1 chiều D200 có kích thước đường kính danh định DN200, tương đương với kích thước hệ inch là 8" (8 Inch) và chuyên dùng để lắp đặt cho đường ống có đường kính ngoài thực tế là phi 219mm.

Tôi có thể lắp van 1 chiều lá lật DN200 theo chiều đứng được không?

Bạn chỉ có thể lắp van lá lật theo chiều đứng nếu hướng dòng chảy của nước đi từ dưới lên trên. Khi đó, trọng lực sẽ hỗ trợ kéo cánh van đóng sập xuống khi dòng nước dừng. Tuyệt đối không lắp van lá lật cho đường ống đứng có dòng chảy đi từ trên xuống dưới, vì đĩa van sẽ luôn bị hở do trọng lực hút xuống.

Làm thế nào để xử lý triệt để tiếng kêu lớn khi van 1 chiều D200 đóng sập lại?

Tiếng kêu lớn (slamming) là biểu hiện của hiện tượng búa nước do đĩa van đóng chậm hơn tốc độ quay về của dòng nước ngược. Để xử lý, bạn nên thay thế van lá lật thông thường bằng dòng van 1 chiều cánh bướm DN200 hoặc van lò xo. Các dòng này có lò xo trợ lực giúp đóng cửa van cực nhanh ngay khi vận tốc dòng chảy về bằng không, triệt tiêu tiếng va đập cơ học.

Van 1 chiều D200 bằng gang và inox chênh lệch giá khoảng bao nhiêu?

Dòng van thân gang đúc xuất xứ châu Á có giá thành rất phổ thông, phù hợp với hầu hết ngân sách dự án dân dụng. Trong khi đó, dòng van hoàn toàn bằng inox 304/316 tiêu chuẩn công nghiệp cao cấp sẽ có mức giá cao hơn gấp nhiều lần do chi phí phôi thép không gỉ và kỹ thuật gia công độ chính xác cao.

Kết Luận

Lựa chọn đúng quy cách, chất liệu và thi công bài bản van 1 chiều D200 chính là giải pháp cốt lõi để bảo vệ khối tài sản máy bơm công nghiệp trị giá hàng trăm triệu đồng của doanh nghiệp. Việc đầu tư thiết bị chuẩn mực ngay từ đầu giúp triệt tiêu hoàn toàn rủi ro búa nước nguy hiểm, cắt giảm tối đa chi phí dừng máy sửa chữa không đáng có đối với van 1 chiều d200.
