Van 3 Đầu: Giải Pháp Điều Hướng Và Phối Trộn Lưu Chất Toàn Diện Trong Công Nghiệp

Trong thiết kế cơ điện M&E và các hệ thống đường ống công nghiệp, việc tối ưu hóa mạng lưới dòng chảy luôn là bài toán đau đầu của các kỹ sư. Làm thế nào để vừa tiết kiệm không gian, giảm thiểu số lượng phụ kiện lắp đặt, lại vừa đảm bảo khả năng phân phối lưu chất linh hoạt tại các điểm nút giao? Sự ra đời của van 3 ngã chính là câu trả lời kỹ thuật hoàn hảo, giúp cách mạng hóa phương thức điều phối và tối ưu hóa hiệu suất vận hành dòng chảy.

Van 3 Đầu Là Gì?

Để xây dựng một hệ thống phân phối chất lưu thông minh, việc hiểu rõ bản chất và công năng của cấu trúc van 3 ngã là bước đi tiên quyết trước khi tiến hành bóc tách khối lượng vật tư.

Van 3 đầu (hay còn gọi là van 3 ngã) là loại van công nghiệp có 3 cổng kết nối, được thiết kế chuyên dụng để thực hiện nhiệm vụ chia dòng, phối trộn tỷ lệ hoặc chuyển hướng dòng chảy của lưu chất trong hệ thống đường ống.

Khi tích hợp vào sơ đồ công nghệ, thiết bị này khẳng định giá trị vượt trội qua 3 vai trò cốt lõi:

• Điều tiết lưu chất chính xác: Cho phép người vận hành kiểm soát lưu lượng hòa trộn giữa các nguồn lưu chất có tính chất hoặc nhiệt độ khác nhau.

• Chuyển hướng dòng chảy tức thì: Đổi chiều di chuyển của dòng chảy sang một nhánh ống phụ một cách nhanh chóng mà không làm gián đoạn áp suất hệ thống.

• Tối ưu hóa kiến trúc đường ống: Thu gọn không gian lắp đặt bằng cách thay thế cụm van khóa phức tạp thông thường thành một điểm nút duy nhất.

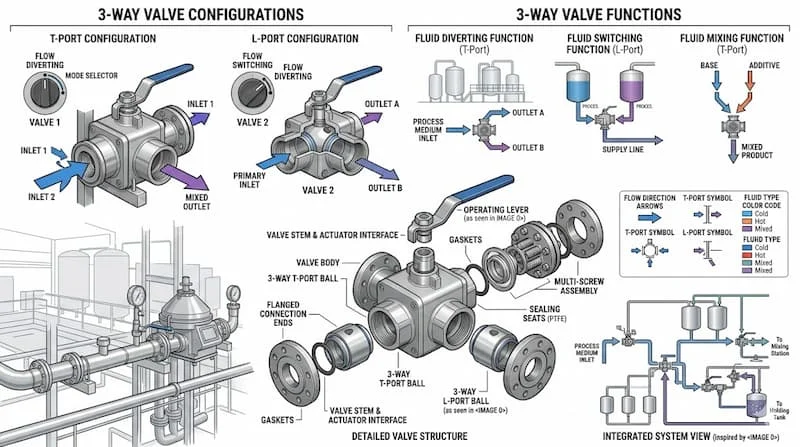

Nguyên Lý Hoạt Động Của Van 3 ngã

Cơ chế vận hành của dòng van này phụ thuộc hoàn toàn vào cấu trúc hình học của lõi cắt bên trong và góc quay của trục điều khiển.


Bên trong thân van, một quả bi (đối với van bi) hoặc cánh bướm có cấu trúc rỗng đặc biệt sẽ xoay quanh trục để đóng hoặc mở các lối thông giữa 3 cổng (ký hiệu là A, B và C). Tùy theo thiết kế, dòng chảy có thể đi vào từ 1 cổng và phân phối ra 2 cổng còn lại, hoặc đi vào từ 2 cổng khác nhau để hòa trộn làm một trước khi đi ra cổng thứ 3.

Dựa trên cấu trúc hình học của lõi, thiết bị vận hành theo hai trường phái hoàn toàn khác biệt:

• Van thiết kế lõi chữ T: Cho phép thông suốt cả 3 cửa cùng một lúc (A nối liền B và C). Khi xoay trục, lõi có thể đóng bớt 1 cửa hoặc mở thông cả 3 cửa để phục vụ mục đích chia đều dòng chảy hoặc hòa trộn dòng.

• Van thiết kế lõi chữ L: Chỉ cho phép thông suốt tối đa 2 cửa với nhau tại một thời điểm (A thông với B, hoặc A thông với C). Chức năng chính của lõi chữ L là chuyển hướng hoàn toàn dòng chảy từ nhánh này sang nhánh khác, cửa còn lại sẽ bị cô lập hoàn toàn.

Vì sao van 3 ngã giúp tinh gọn hệ thống và được dùng nhiều trong HVAC?

Trong các hệ thống đường ống truyền thống, nếu muốn chuyển hướng hoặc phân chia một dòng nước, bạn sẽ cần đến một khớp nối chữ T cơ khí kết hợp với ít nhất 2 đến 3 chiếc van khóa hai ngả độc lập. Sự rườm rà này không chỉ làm tăng chi phí vật tư, tăng rủi ro rò rỉ tại các mối nối mà còn tốn rất nhiều diện tích thi công. Van 3 đầu xử lý triệt để bài toán này bằng cách tích hợp toàn bộ công năng trên vào một thân van duy nhất.

Chính vì lý do này, hệ thống HVAC (điều hòa không khí trung tâm) cực kỳ ưa chuộng dòng van 3 ngã. Tại cụm trao đổi nhiệt của AHU hay Chiller, tải lạnh liên tục thay đổi. Van 3 ngã đóng vai trò điều tiết, khi nhiệt độ phòng đã đạt chuẩn, van sẽ tự động chuyển hướng dòng nước lạnh quay trở lại đường ống hồi thay vì đi qua coil lạnh, giúp bảo vệ an toàn cho hệ thống áp lực và tiết kiệm năng lượng tối đa.

Các Loại Van 3 Đầu Phổ Biến Hiện Nay

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe của từng ngành công nghiệp, thiết bị được đa dạng hóa theo 3 tiêu chí phân loại sâu:

1. Phân loại theo cấu tạo cơ khí bên trong

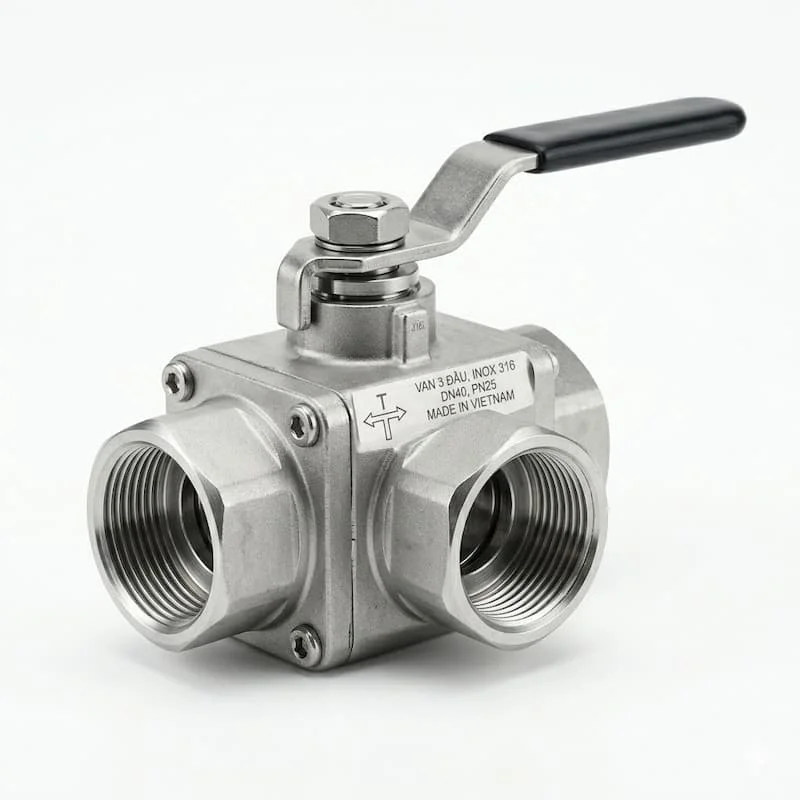

• Van bi 3 ngã (3-Way Ball Valve): Phổ biến nhất. Sử dụng một quả bi đục lỗ (chữ T hoặc L) nằm giữa các vòng đệm. Ưu điểm là độ kín khít tuyệt đối, chịu được áp lực cao và vận hành rất nhẹ nhàng.

• Van bướm 3 ngã (3-Way Butterfly Valve): Thường gồm hai thân van bướm ghép chung vào một khớp nối chữ T và điều khiển đồng bộ. Chuyên dụng cho các đường ống kích thước lớn (DN100 trở lên) nhờ thiết kế tiết kiệm không gian và chi phí rẻ hơn van bi cỡ lớn.

• Van điều khiển tuyến tính 3 ngã: Tích hợp bộ truyền động điện hoặc khí nén, nhận tín hiệu analog để chỉnh độ mở cửa van mịn màng đến từng phần trăm, phục vụ cho các ứng dụng kiểm soát nhiệt độ tự động.

2. Phân loại theo phương thức vận hành

• Điều khiển bằng tay gạt / Vô lăng: Dòng van cơ học thuần túy, dùng sức người để thay đổi góc xoay. Chi phí rẻ, độ bền cơ học cao, thích hợp cho các vị trí ít phải thay đổi trạng thái dòng chảy.

• Điều khiển bằng điện (Electric Actuator): Sử dụng motor điện để xoay lõi van. Vận hành êm ái, dễ dàng kết nối với tủ PLC hoặc hệ thống điều khiển trung tâm BMS của tòa nhà.

• Điều khiển bằng khí nén (Pneumatic Actuator): Sử dụng áp lực khí nén để đẩy hành trình van. Điểm cộng lớn nhất là tốc độ phản hồi đóng mở siêu nhanh (dưới 2 giây), thích hợp cho hệ thống tự động hóa nhà máy yêu cầu độ chính xác cao theo thời gian thực.

Thông Số Kỹ Thuật Quan Trọng Của Van 3 Đầu

Một sai sót nhỏ trong việc đối chiếu thông số định lượng có thể phá hỏng cả một dây chuyền công nghệ. Khi chọn mua thiết bị, cần làm rõ các chỉ số sau:

So Sánh Van 3 Đầu Chữ T Và Chữ L

Việc nhầm lẫn giữa cấu trúc dòng chảy chữ T và chữ L là lỗi kỹ thuật phổ biến nhất của bộ phận thu mua vật tư. Bảng đối chiếu dưới đây sẽ làm rõ ranh giới ứng dụng:

Insight thực tế từ chuyên gia: Hãy nhớ quy tắc nằm lòng: Nếu hệ thống của bạn cần phối trộn nước nóng và nước lạnh để cho ra nước ấm ở một nhiệt độ cố định, hãy bắt buộc chọn van chữ T. Nếu hệ thống của bạn chỉ cần chuyển đổi nguồn cấp nước từ bồn chứa A sang bồn chứa B khi bồn A hết nước, van chữ L mới là sự lựa chọn chuẩn xác.

Van 3 Đầu Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ năng lực làm chủ sơ đồ dòng chảy phức tạp, van 3 ngã là mắt xích trung tâm trong nhiều cấu trúc cơ điện:

• Hệ thống điều hòa không khí Chiller & HVAC: Điều phối lượng nước lạnh qua các tháp giải nhiệt và dàn lạnh AHU, duy trì nhiệt độ phòng ổn định.

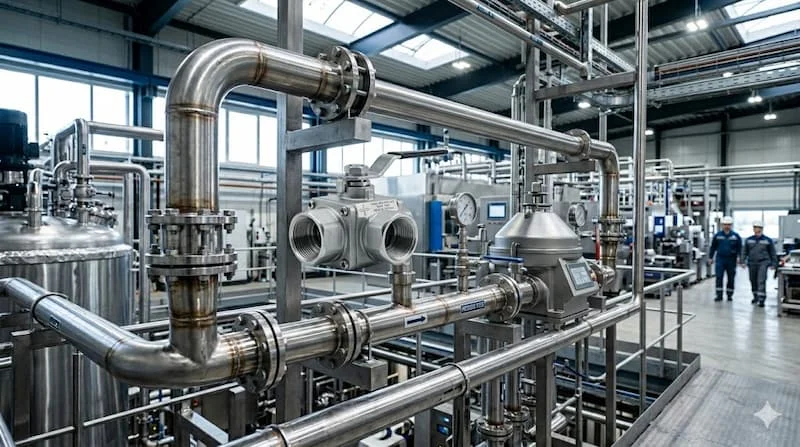

• Hệ thống sản xuất thực phẩm, dược phẩm & Bia rượu: Ứng dụng dòng van bi 3 ngã inox vi sinh để luân chuyển nguyên liệu lỏng, cồn, sữa vào các bồn chứa theo mẻ sản xuất tự động.

• Hệ thống cấp nước nóng lạnh trung tâm (Heat Pump): Trộn dòng nước nóng từ bình bảo ôn với nước lạnh cấp bù để cấp ra vòi dùng ở dải nhiệt độ an toàn ($40^\circ\text{C} - 45^\circ\text{C}$), ngăn chặn nguy cơ gây bỏng cho người sử dụng.

Sai Lầm Thường Gặp Khi Chọn Van 3 Đầu

Một quyết định sai lầm trong khâu thiết kế có thể dẫn đến hậu quả nghiêm trọng về cả chi phí lẫn an toàn vận hành.

Các lỗi phổ biến tại công trường:

• Chọn sai kiểu cấu trúc chữ T hoặc chữ L: Mua nhầm van chữ L cho hệ thống trộn nhiệt khiến van không thể hòa dòng, hệ thống bị tê liệt công năng.

• Chọn sai kiểu điều khiển (Actuator): Lắp đặt van tay gạt tại các vị trí khuất, trên cao hoặc môi trường độc hại khiến việc vận hành thủ công trở nên bất khả thi; hoặc chọn van điện mở quá chậm cho hệ thống cần cắt dòng khẩn cấp.

• Không tính toán độ sụt áp qua van: Thiết kế lòng van thu hẹp (Reduced port) làm cản trở dòng lưu chất, gây sụt giảm áp suất hạ nguồn và làm quá tải hệ thống bơm đẩy phía trước.

Hướng Dẫn Chọn Van 3 Đầu Phù Hợp

Để tối ưu hóa quy trình lựa chọn thiết bị và đảm bảo tính kinh tế tốt nhất, hãy áp dụng quy trình kiểm tra nhanh theo sơ đồ checklist 5 bước sau:

• Bước 1: Xác định rõ mục đích công nghệ là trộn dòng nhiệt độ hay chỉ đơn thuần là chuyển hướng dòng chảy.

• Bước 2: Chọn cấu trúc hình học của lõi cắt (T-Port cho phối trộn; L-Port cho rẽ nhánh).

• Bước 3: Kiểm tra thông số áp suất tĩnh của đường ống để lựa chọn chuẩn PN thích hợp (PN10, PN16...).

• Bước 4: Lựa chọn vật liệu phù hợp với đặc tính lưu chất để tối ưu chi phí (Ưu tiên inox cho thực phẩm/hóa chất, đồng cho nước sạch tòa nhà).

• Bước 5: Xác định tần suất đóng mở để lựa chọn kiểu điều khiển bằng tay gạt cơ học hay nâng cấp lên bộ điều khiển tự động hóa bằng điện, khí nén.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van 3 Đầu

Dòng van này có kết cấu phức tạp hơn van 2 ngả thông thường, do đó quy trình bảo dưỡng đòi hỏi tính tỉ mỉ cao hơn để tránh hiện tượng rò rỉ chéo giữa các cửa van.

• Lắp đặt chuẩn xác theo sơ đồ chỉ dẫn hướng dòng chảy: Trên thân van luôn có các ký hiệu hoặc mũi tên hướng dẫn cửa vào (Inlet) và cửa ra (Outlet). Việc lắp đặt ngược hoặc sai vị trí cổng tổng sẽ làm sai lệch hoàn toàn thuật toán điều hướng của hệ thống.

• Ứng dụng băng tan và keo làm kín đúng kỹ thuật: Đối với kết nối ren, cần quấn cao su non đều tay để đảm bảo độ kín khít cao nhất, tránh rò rỉ lưu chất ra môi trường bên ngoài.

• Chu kỳ bảo trì định kỳ: Khuyến nghị tiến hành kiểm tra và vệ sinh lòng van định kỳ 6 đến 12 tháng/lần. Thực hiện tra mỡ bôi trơn chuyên dụng cho trục van và kiểm tra độ đàn hồi của các vòng đệm gioăng cao su (Seat). Khi phát hiện có hiện tượng rò rỉ lưu chất từ cửa A sang cửa B dù van đang ở trạng thái khóa cửa B, chứng tỏ gioăng làm kín đã bị mòn hoặc rách do cặn bẩn cào xước, cần nhanh chóng thay gioăng mới để phục hồi hiệu suất điều hướng cho thiết bị.

Câu Hỏi Thường Gặp (FAQ)

Van 3 đầu dùng để làm gì trong thực tế?

Van 3 đầu là giải pháp tích hợp giúp điều hướng dòng chảy theo các nhánh khác nhau, phân chia lưu lượng từ một nguồn ra nhiều đường ống hoặc ngược lại, phối trộn hai nguồn chất lưu có tính chất, nhiệt độ khác nhau thành một dòng thống nhất mà không cần sử dụng nhiều van khóa hai ngả độc lập.

Làm cách nào để phân biệt nhanh van chữ T và van chữ L bằng mắt thường?

Nếu không có sơ đồ kỹ thuật, bạn có thể quan sát phần ký hiệu được khắc chìm hoặc dán trên nắp trục van. Ký hiệu hình chữ "T" chỉ định lõi van có 3 lỗ thông nhau, trong khi ký hiệu hình chữ "L" chỉ định lõi van có dạng góc vuông 90 độ chỉ thông hai cửa một lúc.

Hệ thống khí nén áp lực cao có sử dụng được van 3 đầu không?

Hoàn toàn được. Các dòng van bi 3 ngã bằng vật liệu inox hoặc đồng phân khúc chịu áp lực cao chuyên dụng rất thường xuyên được lắp đặt trong các hệ thống khí nén để chuyển đổi nguồn cấp khí từ máy nén luân phiên hoặc phân phối khí điều khiển đến các cánh tay rô-bốt cơ khí.

Nên lựa chọn van 3 ngã điều khiển bằng điện hay khí nén?

Nếu hệ thống của bạn yêu cầu thời gian đóng mở nhanh, tức thì (tính bằng giây) và nhà máy đã có sẵn nguồn cấp khí nén sạch, van khí nén là lựa chọn tối ưu nhất. Ngược lại, nếu bạn lắp đặt van trong các tòa nhà thương mại, chung cư, hệ thống HVAC trung tâm – nơi yêu cầu vận hành êm ái, không có tiếng ồn và dễ dàng đi dây điện tín hiệu, van điều khiển bằng điện là sự lựa chọn thích hợp hơn cả.

Van 3 đầu hiện nay có mức giá khoảng bao nhiêu trên thị trường?

Mức giá của van dao động trong phân khúc rất rộng phụ thuộc vào kích thước, vật liệu và phương thức điều khiển. Các dòng van đồng, van nhựa kích cỡ nhỏ vặn tay (DN15 - DN25) có giá rất bình dân, chỉ từ vài trăm ngàn đồng. Trong khi đó, các dòng van bi 3 ngã inox cỡ lớn kết nối bích tích hợp bộ điều khiển điện tuyến tính cao cấp tiêu chuẩn châu Âu có thể có giá từ vài mươi triệu đến hàng trăm triệu đồng một bộ.

Kết Luận

Làm chủ công nghệ và biết ways chọn van 3 đầu chuẩn xác là giải pháp cốt lõi giúp các nhà thầu và kỹ sư tối ưu hóa toàn diện cấu trúc đường ống, nâng tầm tính tự động hóa và cắt giảm tối đa chi phí vận hành cho công trình. Sự đầu tư bài bản vào các dòng van điều hướng chất lượng cao chính là nền tảng cho sự bền vững của mọi hạ tầng kỹ thuật đối với van 3 đầu.
