Giá Van Tuyến Tính Toàn Tập: Phân Tích Chuyên Sâu Và Báo Giá Mới Nhất

Trong các hệ thống điều khiển tự động hóa, điều hòa không khí trung tâm và xử lý nhiệt lạnh công nghiệp, việc kiểm soát chính xác lưu lượng môi chất quyết định trực tiếp tới chất lượng vận hành toàn hệ thống. Để đạt được sự tối ưu này, giải pháp sử dụng van điều khiển theo tỷ lệ là bắt buộc. Do đó, bài viết dưới đây sẽ cung cấp phân tích toàn diện về nguyên lý kỹ thuật, ứng dụng thực tế và cập nhật dự toán giá van tuyến tính mới nhất trên thị trường hiện nay.

Van Tuyến Tính Là Gì?

Để tối ưu hóa chi phí đầu tư ban đầu, chủ doanh nghiệp cần hiểu rõ bản chất kỹ thuật cũng như cấu trúc vận hành của thiết bị này trước khi nhận các bảng dự toán báo giá.

Van tuyến tính là loại van điều khiển lưu lượng theo hành trình đóng mở tuyến tính từ 0% đến 100% bằng tín hiệu analog (4–20mA hoặc 0–10V) nhằm kiểm soát chính xác dòng lưu chất về lưu lượng, áp suất và nhiệt độ trong hệ thống tự động hóa.

Thiết bị cao cấp này nắm giữ 4 vai trò cốt lõi trong sơ đồ công nghệ:

• Điều tiết lưu lượng mịn: Không chỉ đóng hoặc mở hoàn toàn, van có thể dừng ở bất kỳ vị trí nào trên hành trình (ví dụ: mở 15%, 42%, 78%) để cho ra lưu lượng lưu chất chính xác tuyệt đối.

• Kiểm soát nhiệt độ chuẩn xác: Điều chỉnh lượng nước nóng hoặc nước lạnh đi vào bộ trao đổi nhiệt (HEX, AHU), giữ nhiệt độ đầu ra luôn ổn định ở mức cài đặt với sai số cực nhỏ.

• Ổn định áp suất hệ thống: Ngăn chặn các hiện tượng quá áp hoặc sụt áp đột ngột bằng cách tự động điều tiết độ mở theo áp suất phản hồi từ cảm biến.

• Tự động hóa hoàn toàn: Nhận lệnh trực tiếp từ tủ PLC, hệ thống BMS hoặc bộ điều khiển kỹ thuật số mà không cần bất kỳ sự can thiệp thủ công nào của con người.

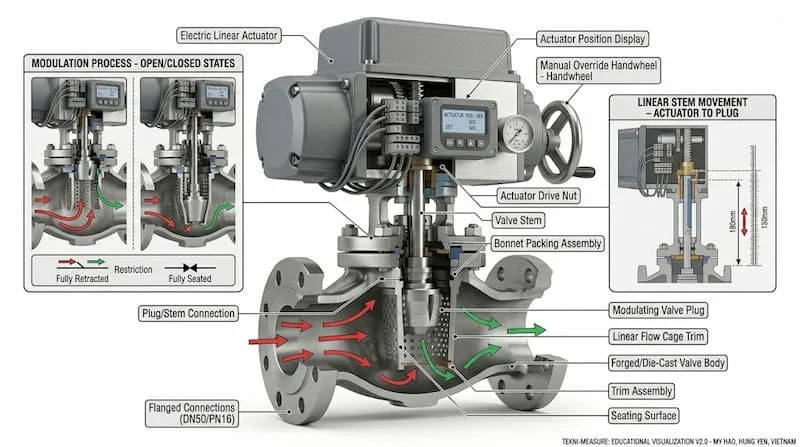

Cấu tạo cơ bản của thiết bị:

Một cụm van hoàn chỉnh bao gồm bốn bộ phận cơ khí và điện tử phối hợp đồng bộ:

1. Thân van (Valve Body): Bộ phận tiếp xúc trực tiếp với môi chất, được đúc theo cấu trúc 2 ngả hoặc 3 ngả tùy theo sơ đồ dòng chảy.

2. Ty van (Stem): Trục kết nối truyền động, chịu trách nhiệm tịnh tiến đĩa van lên xuống để thay đổi tiết diện khe hở dòng chảy.

3. Bộ truyền động (Actuator): Cơ cấu tạo lực (bằng động cơ điện hoặc áp lực khí nén) để dịch chuyển ty van theo lệnh điều khiển.

4. Bộ điều khiển (Positioner/Controller): Khối vi mạch xử lý tín hiệu analog để định vị chính xác hành trình của bộ truyền động.

Nguyên Lý Hoạt Động Của giá Van Tuyến Tính

Cơ chế vận hành của dòng van này dựa trên sự chuyển hóa từ tín hiệu điện/khí nén thành chuyển động tịnh tiến cơ học một cách liên tục và tỷ lệ thuận.

Khi cảm biến (nhiệt độ, áp suất hoặc lưu lượng) gửi dữ liệu về bộ điều khiển trung tâm (PLC/BMS), bộ trung tâm sẽ tính toán sai lệch và xuất ra tín hiệu analog chuẩn (ví dụ 4–20mA).

• Tại mức dòng 4mA, bộ truyền động giữ van đóng hoàn toàn (0%).

• Tại mức dòng 12mA, bộ truyền động điều khiển ty van di chuyển theo phương thẳng đứng để mở chính xác 50% hành trình.

• Tại mức dòng 20mA, van sẽ mở hoàn toàn (100%).

Vì sao van tuyến tính là lựa chọn tối ưu cho hệ thống HVAC?

Trong hệ thống HVAC (điều hòa không khí trung tâm), tải nhiệt của tòa nhà liên tục thay đổi theo thời gian trong ngày và số lượng người lưu trú. Thay vì đóng ngắt đột ngột gây sốc nhiệt và tiêu tốn điện năng như dòng van ON/OFF, van tuyến tính điều chỉnh lưu lượng nước lạnh vào coil của AHU/FCU một cách mượt mà theo thời gian thực.

Sự tinh chỉnh liên tục này giúp duy trì nhiệt độ phòng luôn ở mức lý tưởng, triệt tiêu hiện tượng dao động nhiệt và giúp hệ thống Chiller tiết kiệm từ 20% đến 35% điện năng tiêu thụ.

Các Loại giá Van Tuyến Tính Phổ Biến Trên Thị Trường

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe, thiết bị được phân tách thành nhiều phân khúc với mức đầu tư và ưu nhược điểm khác nhau:

1. Phân loại theo bộ truyền động (Actuator)

• Van điện tuyến tính (Electric Actuator Valve): Sử dụng motor điện (24V hoặc 220V) kết hợp hộp số giảm tốc để đẩy ty van. Ưu điểm là vận hành êm ái, lắp đặt đơn giản vì chỉ cần đi dây điện tín hiệu, độ chính xác rất cao. Nhược điểm là tốc độ hành trình tương đối chậm (mất từ 30–60 giây để đóng/mở hết hành trình). Khung giá van tuyến tính chạy điện nằm ở phân khúc trung và cao cấp.

• Van khí nén tuyến tính (Pneumatic Actuator Valve): Sử dụng áp lực khí nén phối hợp với bộ định vị độc quyền (Positioner). Ưu điểm vượt trội là tốc độ đóng mở cực nhanh (dưới 2 giây), lực đóng van lớn và độ bền cao trong môi trường khắc nghiệt. Nhược điểm là hệ thống bắt buộc phải có nguồn cấp khí nén sạch ổn định và tốn chi phí đi ống khí.

2. Phân loại theo cấu trúc thân van và vật liệu

• Van 2 ngả (2-Way Valve): Dùng để đóng/mở và tiết lưu dòng chảy trên một đường ống thẳng.

• Van 3 ngả (3-Way Valve): Dùng cho ứng dụng trộn dòng (Mixing) hoặc phân chia dòng chảy (Diverting) trong các mạch tuần hoàn nhiệt.

• Vật liệu Gang (Cast Iron): Phổ biến nhất trong hệ thống nước lạnh HVAC, tòa nhà thương mại nhờ giá thành hợp lý, chịu lực tốt.

• Vật liệu Inox (Stainless Steel 304/316): Chuyên dụng cho ngành thực phẩm, dược phẩm, hóa chất và hơi nước nhiệt độ cao nhờ khả năng chống ăn mòn và chịu nhiệt tuyệt đối. Mức giá dòng này thường cao nhất.

Những Yếu Tố Ảnh Hưởng Đến Giá Van Tuyến Tính

Khi nhận báo giá van tuyến tính, nhiều khách hàng thường thắc mắc tại sao cùng một kích thước ống nhưng đơn giá giữa các hãng lại chênh lệch nhau từ vài triệu đến vài chục triệu đồng. Dưới đây là các yếu tố cốt lõi cấu thành giá sản phẩm:

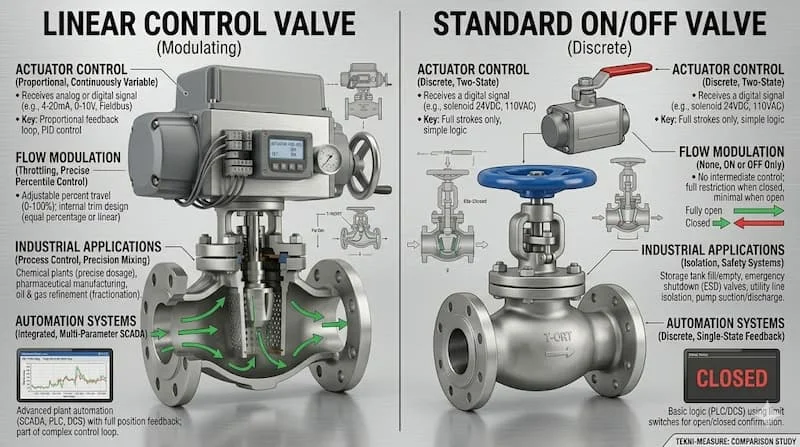

So Sánh giá Van Tuyến Tính Và Van ON/OFF

Để giúp quý khách hàng đưa ra quyết định đúng đắn giữa việc tối ưu hóa tính năng kỹ thuật hay tối ưu hóa chi phí đầu tư ban đầu, hãy tham khảo bảng đối chiếu trực quan dưới đây:

Khuyến nghị từ chuyên gia (Market Insight):

Hệ thống nhỏ hoặc các đường ống phụ trợ không yêu cầu kiểm soát nhiệt độ/áp suất ngặt nghèo (như đường nước xả đáy, đường cấp nước thô vào bồn chứa) thì việc sử dụng van ON/OFF là giải pháp tối ưu kinh tế.

Ngược lại, đối với hệ thống trung tâm Chiller, các nhánh trao đổi nhiệt AHU bắt buộc phải dùng van điều khiển tỷ lệ. Nếu cố tình cắt giảm chi phí bằng van ON/OFF tại các vị trí này, hệ thống sẽ rơi vào tình trạng "săn tải" liên tục, máy nén Chiller đóng ngắt liên tục dẫn đến hao dòng, giảm tuổi thọ block và chi phí tiền điện phát sinh sẽ lớn gấp nhiều lần tiền mua van ban đầu.

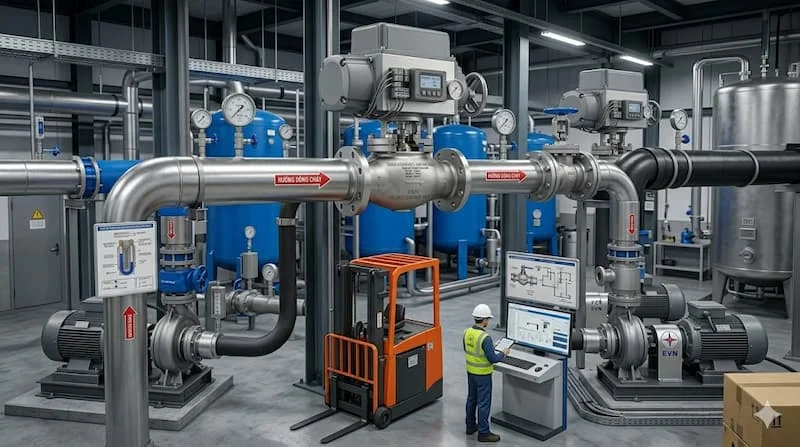

Van Tuyến Tính Được Dùng Trong Những Hệ Thống Nào?

Nhờ khả năng làm chủ dòng lưu chất ở cấp độ vi mô, thiết bị là mắt xích không thể thay thế trong các công trình công nghiệp hiện đại:

• Hệ thống HVAC & Chiller tòa nhà: Điều tiết lưu lượng nước lạnh đến các dàn trao đổi nhiệt của AHU, FCU, kiểm soát chính xác độ ẩm và nhiệt độ không khí phòng sạch, trung tâm dữ liệu (Data Center).

• Hệ thống hơi nóng (Steam System): Kiểm soát lượng hơi quá nhiệt cấp vào các bồn nấu, buồng sấy trong nhà máy sản xuất thức ăn gia súc, dệt nhuộm, săm lốp.

• Tự động hóa nhà máy hóa chất & Thực phẩm: Phối trộn nguyên liệu lỏng theo tỷ lệ phần trăm chính xác trong quy trình sản xuất bia, sữa, nước giải khát.

Sai Lầm Thường Gặp Khi Chọn Van Tuyến Tính

Việc lựa chọn thiết bị dựa trên cảm tính hoặc thiếu các bước tính toán thủy lực chuyên sâu là nguyên nhân hàng đầu dẫn đến các sự cố vận hành.

Các lỗi phổ biến trong thiết kế và thu mua:

• Chọn sai kích thước van theo kích thước đường ống (Line Size): Đây là sai lầm kinh điển. Rất nhiều kỹ sư chọn luôn van DN100 chỉ vì ống dẫn đang là DN100. Van điều khiển tuyến tính bắt buộc phải được tính toán kích cỡ dựa trên hệ số lưu lượng chứ không dựa vào kích thước ống. Việc lắp van quá lớn khiến van luôn phải hoạt động ở dải độ mở rất nhỏ (5% – 10%), gây ra hiện tượng xâm thực (cavitation) làm rách đĩa van và điều khiển không ổn định.

• Bỏ qua hệ số lưu lượn: Hệ số này thể hiện năng lực dòng chảy qua van tại một mức sụt áp cho phép. Không tính toán chính xác sẽ khiến hệ thống bị sai lưu lượng (hoặc thiếu hụt dòng hoặc quá dư thừa áp lực).

• Dùng sai cấu trúc Actuator valve: Lắp đặt van có lực đóng (Close-off Pressure) của actuator quá nhỏ so với áp suất động của đường ống, khiến áp lực dòng chảy đẩy ngược đĩa van, gây rò rỉ ngay cả khi van đã ra lệnh đóng 100%.

Hướng Dẫn Chọn Van Tuyến Tính Phù Hợp

Để tối ưu hóa chi phí và đảm bảo hệ thống vận hành đạt hiệu suất cao nhất, hãy áp dụng quy trình kiểm tra và chọn lựa 5 bước nghiêm ngặt dưới đây:

1. Xác định chính xác môi chất vận hành: Nước lạnh, nước nóng, hơi nước hay hóa chất để lựa chọn vật liệu thân van (Gang, đồng hay inox) và vật liệu gioăng làm kín (PTFE, EPDM).

2. Tính toán lưu lượng và hệ số $K_v$ thực tế: Sử dụng các phần mềm tính toán thủy lực chuyên dụng dựa trên lưu lượng tối đa, áp suất đầu vào và độ sụt áp mong muốn qua van.

3. Xác định dải áp suất hệ thống: Gồm áp suất làm việc (Nominal Pressure - PN10, PN16, PN25) và áp suất đóng tới hạn để chọn lực kéo cho actuator phù hợp.

4. Lựa chọn giao thức tín hiệu điều khiển: Đồng bộ với tủ PLC/BMS hiện hữu (chọn tín hiệu điện áp 0–10V, tín hiệu dòng điện 4–20mA hay giao thức truyền thông Modbus, Bacnet).

5. Lựa chọn kiểu kết nối cơ khí: Kết nối ren (cho kích thước nhỏ dưới DN50) hoặc kết nối mặt bích tiêu chuẩn JIS, ANSI, DIN (cho kích thước từ DN50 trở lên).

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Tuyến Tính

Bảo dưỡng đúng kỹ thuật giúp bảo vệ phần bo mạch điện tử đắt tiền của van và kéo dài tuổi thọ vận hành cơ khí lên trên 8 năm.

• Lắp đặt đúng chiều dòng chảy và tư thế chuẩn: Phải lắp van theo đúng hướng mũi tên đúc trên thân. Tuyệt đối không lắp actuator quay ngược xuống đất vì nếu đường ống có hiện tượng rò rỉ nước hoặc đọng nước ngưng, nước sẽ chảy thẳng vào buồng mạch điện tử gây chập cháy hoàn toàn động cơ.

• Thời gian bảo trì định kỳ: Khuyến nghị kiểm tra, tra dầu bôi trơn hệ bánh răng của actuator 12 tháng/lần. Thực hiện hiệu chuẩn (Calibration/Auto-stroke) lại bộ điều khiển sau mỗi mùa vận hành cao điểm để hiệu chỉnh lại sai lệch điểm không (Zero point) của hành trình.

• Thay thế seat van (vòng làm kín): Khi van đóng hoàn toàn (tín hiệu về 4mA) nhưng lưu chất vẫn bị rò rỉ qua van sang hạ nguồn, chứng tỏ phần seat van bằng cao su hoặc kim loại đã bị mài mòn do tạp chất. Cần tiến hành thay thế seat van mới để đảm bảo độ kín khít tuyệt đối cho hệ thống.

Câu Hỏi Thường Gặp về giá van tuyến tính (FAQ)

Giá van tuyến tính hiện nay khoảng bao nhiêu trên thị trường?

Mức giá của van dao động rất rộng tùy thuộc vào thông số kỹ thuật. Dòng van gang cỡ nhỏ (DN25–DN50) xuất xứ châu Á có giá từ vài triệu đến dưới 10 triệu đồng. Trong khi đó, các dòng van inox cỡ lớn (DN100 trở lên) tích hợp actuator thông minh tiêu chuẩn châu Âu có thể có giá từ vài chục triệu đến hàng trăm triệu đồng một bộ.

Yếu tố nào ảnh hưởng nhiều nhất đến tổng giá trị của một bộ van tuyến tính?

Bộ truyền động (Actuator) kết hợp mạch điều khiển thông minh là yếu tố quyết định phần lớn chi phí của bộ van. Một actuator có tích hợp lò xo phản hồi an toàn (Fail-safe) khi mất điện hoặc tích hợp các giao thức truyền thông cao cấp sẽ có giá cao gấp nhiều lần phần thân van cơ khí thô.

Nên chọn van điện tuyến tính hay van khí nén tuyến tính?

Nếu hệ thống yêu cầu tốc độ phản hồi cực nhanh, đóng cắt tức thời (như hệ thống lò hơi, nhà máy hóa chất) thì van khí nén là lựa chọn bắt buộc. Còn đối với các ứng dụng điều hòa không khí tòa nhà, nhà máy thông thường ưu tiên van điện vì tính tiện lợi trong lắp đặt và không cần hệ thống máy nén khí phụ trợ.

Van điều khiển tuyến tính có dùng tốt cho hệ thống hơi nóng (Steam) không?

Hoàn toàn được, nhưng bắt buộc thân van phải làm bằng vật liệu gang dẻo chịu nhiệt hoặc inox, kèm theo gioăng làm kín bằng PTFE (Teflon) và thiết bị phải có cấu trúc cổ van kéo dài (Extended bonnet) để cách nhiệt, bảo vệ bộ actuator điện tử phía trên không bị quá nhiệt.

Tại sao giá van tuyến tính của tôi hoạt động không ổn định, kim hành trình giật cục?

Hiện tượng này thường do tín hiệu analog điều khiển bị nhiễu do đi chung máng cáp với dây động lực của biến tần/động cơ lớn. Bạn cần sử dụng dây cáp chống nhiễu có lưới bọc kim dập mát, hoặc tiến hành hiệu chuẩn lại thuật toán PID trong bộ điều khiển để lọc bớt các dao động nhiễu tín hiệu.

Kết Luận & Giải Pháp Tối Ưu

Việc khảo sát và cập nhật đúng mã thiết bị cùng dải giá van tuyến tính tương thích là chìa khóa giúp các kỹ sư cơ điện và chủ đầu tư tối ưu hóa hiệu suất vận hành, giảm thiểu hao phí năng lượng và gia tăng tuổi thọ cho toàn bộ hạ tầng công trình đối với giá van tuyến tính.
