Van Bypass: Giải Pháp Đảm Bảo Vận Hành Liên Tục Cho Hệ Thống Đường Ống

Trong thiết kế và quản lý các mạng lưới đường ống kỹ thuật, việc phải tạm dừng toàn bộ nhà máy hay cắt nước cả một tòa nhà chỉ để thay thế một chiếc đồng hồ đo, sửa chữa một cụm van giảm áp hay bảo trì định kỳ cụm bơm luôn là nỗi ám ảnh của các kỹ sư vận hành. Việc ngắt dòng đột ngột không chỉ làm gián đoạn dây chuyền sản xuất, gây thiệt hại kinh tế nặng nề mà còn làm sụt giảm uy tín vận hành của doanh nghiệp. Để giải quyết triệt để bài toán hóc búa này, một cơ cấu kỹ thuật linh hoạt được đưa vào bản vẽ như một lối thoát hiểm cho dòng lưu chất, đó chính là việc lắp đặt bypass valve.

Van bypass là gì?

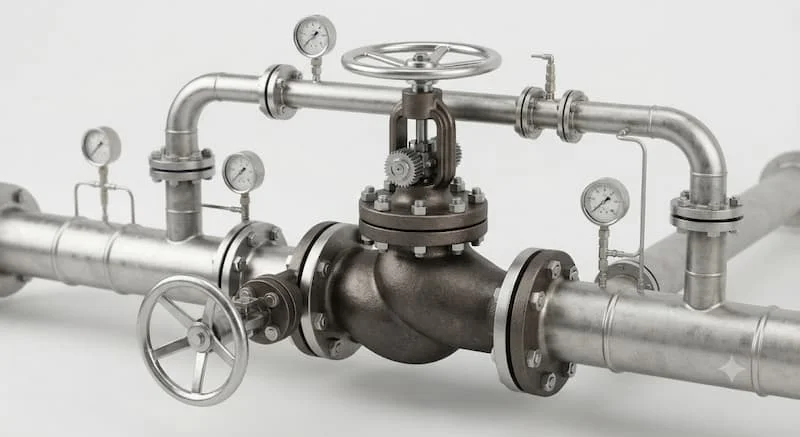

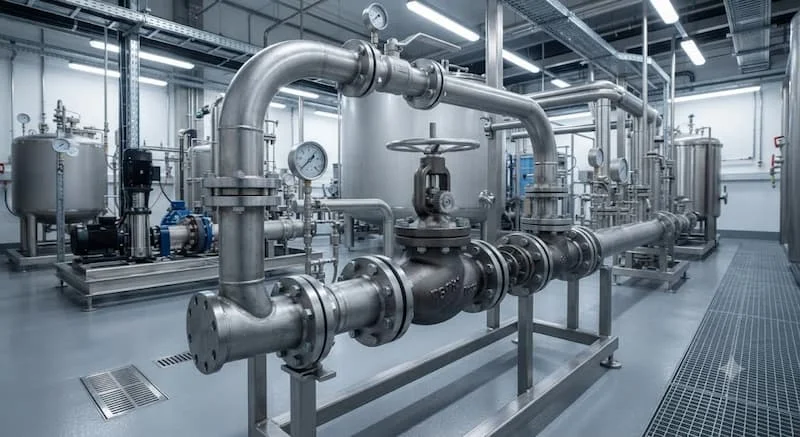

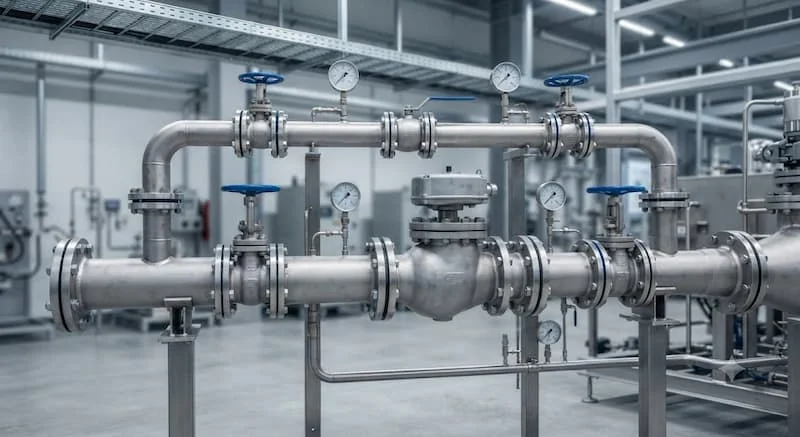

Định nghĩa theo thuật ngữ cơ khí dòng chảy, bypass valve là dòng van công nghiệp được lắp đặt trên đường ống bypass (đường ống phụ), cho phép dòng lưu chất đi vòng qua thiết bị chính khi cần bảo trì, sửa chữa hoặc điều chỉnh lưu lượng mà không phải dừng toàn bộ hệ thống. Đây là một mắt xích công nghệ phân luồng cực kỳ thông minh trong các mạng lưới thủy lực công nghiệp.

Chức năng cốt lõi của thiết bị này là kiến tạo một lộ trình lưu thông dự phòng, chạy song song với tuyến ống chính. Khi tuyến ống chính gặp sự cố kỹ thuật hoặc cần tháo dỡ các thiết bị như van điều khiển, van giảm áp, lọc chữ Y hay đồng hồ đo lưu lượng, lưu chất sẽ được hướng qua tuyến phụ này để giữ cho dòng chảy liên tục.

Vai trò của thiết bị trong hệ thống tổng thể chính là duy trì mạch sống của nhà máy, đảm bảo tính liên tục của áp suất và lưu lượng. Đặc điểm nổi bật nhất của dòng sản phẩm này là tính linh hoạt cao, chịu áp lực tốt khi chuyển dòng đột ngột và đóng vai trò như một bộ phận điều tiết dòng chảy gián tiếp cực kỳ an toàn.

Nguyên lý hoạt động của bypass valve

Cơ chế vận hành của dòng thiết bị này dựa trên nguyên lý phân luồng động năng dòng chảy thông qua sự phối hợp đóng mở nhịp nhàng giữa các cụm van trên hai tuyến ống chính và phụ.

Trong điều kiện vận hành bình thường, van trên đường chính mở hoàn toàn để lưu chất đi qua thiết bị chính, lúc này thiết bị trên đường phụ được đóng chặt. Khi phát sinh nhu cầu bảo trì thiết bị chính, kỹ thuật viên sẽ bắt đầu mở dần thiết bị trên đường phụ để dòng lưu chất làm quen với áp lực mới, sau đó mới tiến hành đóng chặt van chặn trên đường chính. Quá trình này giúp dòng chảy chuyển hướng đi vòng qua đoạn ống phụ một cách êm ái mà không gây ra hiện tượng sụt áp dòng hay sinh ra xung lực va đập cơ học.

Mối liên hệ giữa van chính và thiết bị phụ là mối quan hệ hỗ trợ đảo chiều. Khi đường chính hoạt động thì đường phụ nghỉ và ngược lại. Lợi ích lớn nhất của cơ chế này là việc cô lập hoàn toàn thiết bị chính ra khỏi áp lực dòng chảy mà không làm gián đoạn nguồn cấp của toàn hệ thống, tạo không gian an toàn cho thợ kỹ thuật sửa chữa.

Các loại bypass valve phổ biến

Tùy vào tính chất điều tiết và đặc thù của dòng lưu chất, kỹ sư sẽ lựa chọn những kết cấu van khác nhau để lắp đặt cho đường phụ này.

Nếu phân loại theo cấu tạo cơ khí và chức năng đóng ngắt, hệ thống thường sử dụng năm dòng tiêu chuẩn:

• Van bi bypass: Đóng mở cực nhanh bằng góc quay chín mươi độ, độ bít kín khít tuyệt đối, thích hợp cho hệ thống nước sạch và khí nén.

• Van cổng bypass: Thiết kế cánh cổng trượt lên xuống, không gây tổn thất áp suất khi mở hoàn toàn, chuyên dùng cho các trục ống phụ kích thước lớn.

• Van bướm bypass: Kết cấu đĩa quay mỏng nhẹ, tối ưu không gian lắp đặt, tiết kiệm chi phí cho các đường ống phụ tầm trung.

• Van cầu bypass: Dòng van chuyên dụng nhất cho đường phụ nhờ khả năng điều tiết lưu lượng cực kỳ chính xác khi chạy dòng dự phòng.

• Van điều khiển bypass: Hoạt động tự động bằng tín hiệu điện hoặc khí nén, tự động mở ra khi áp suất đường chính vượt ngưỡng an toàn.

Nếu phân loại theo chất liệu chế tạo thân van, thiết bị sử dụng chất liệu gang cho hệ thống nước tổng, chất liệu đồng cho các đường ống dân dụng nhỏ, chất liệu inox cao cấp cho hóa chất hoặc môi trường vi sinh và chất liệu thép carbon đúc dày dặn cho hệ thống hơi nóng áp lực cao.

Thông số kỹ thuật cần quan tâm

Khi tiến hành lựa chọn thiết bị cho đường phụ, việc nắm vững các thông số kỹ thuật là bắt buộc để đảm bảo khả năng chịu tải tương đương với đường ống chính:

Bảng thông số kỹ thuật này là cơ sở giúp kỹ sư chọn lựa chính xác dòng thiết bị, tránh tình trạng van phụ bị rò rỉ hoặc nứt vỡ vách do chọn sai thông số chịu áp của hệ thống.

So sánh bypass valve với van chính

Việc đặt hai cấu kiện này lên bàn cân so sánh giúp người vận hành hiểu rõ vai trò phối hợp của chúng trong tổng thể mạng lưới đường ống.

Về mặt chức năng và vị trí lắp đặt, van chính nằm trực tiếp trên trục đẩy chính, chịu trách nhiệm kiểm soát toàn bộ lưu lượng đi qua thiết bị xử lý chính của nhà máy. Trong khi đó, thiết bị phụ nằm trên nhánh rẽ song song, phần lớn thời gian vận hành sẽ ở trạng thái đóng và chỉ làm việc khi đường chính cần cô lập. Về khả năng điều tiết, thiết bị phụ (đặc biệt là khi dùng van cầu) thường có độ tinh chỉnh lưu lượng tốt hơn van chính để kiểm soát áp suất sụt giảm khi dòng chảy thay đổi lộ trình đột ngột.

Về phương diện chi phí, thiết bị trên đường phụ thường có kích thước bằng hoặc nhỏ hơn van trên đường chính một cấp để tối ưu không gian và ngân sách, do đó giá thành của nó thường thấp hơn. Kết luận kỹ thuật cho thấy, việc lắp đặt kết hợp cả hai loại van này trên một cụm cụm thiết bị là bắt buộc đối với tất cả các vị trí quan trọng, giúp hệ thống đạt độ linh hoạt tối đa, vận hành không gián đoạn.

Vì sao nên lắp đặt đường bypass?

Việc trang bị một tuyến ống phụ cùng thiết bị đóng ngắt đi kèm mang lại những giá trị kinh tế và kỹ thuật to lớn cho chủ đầu tư.

Lợi ích thực tế đầu tiên là giúp doanh nghiệp không phải dừng hệ thống mỗi khi có sự cố tại các thiết bị đo đếm hay giảm áp. Khi một đồng hồ đo nước bị hỏng, dòng lưu chất chỉ cần chuyển hướng qua đường phụ trong vài tiếng đồng hồ để thợ kỹ thuật thay thế thiết bị cũ, toàn bộ dây chuyền phía sau vẫn hoạt động bình thường. Điều này tạo sự thuận tiện tối đa cho công tác bảo trì bảo dưỡng định kỳ.

Hậu quả của việc thiếu đường phụ này là rất lớn. Mỗi lần thiết bị chính gặp trục trặc, bạn sẽ phải khóa van tổng, dừng toàn bộ nhà máy, xả cạn lưu chất trong ống gây lãng phí vật tư, tiêu tốn nhiều thời gian và làm giảm tuổi thọ của các máy móc khác do phải khởi động lại nhiều lần từ đầu.

Van bypass được sử dụng ở đâu?

Sở hữu khả năng điều phối dòng chảy linh hoạt, ứng dụng của van bypass hiện diện ở hầu hết các công trình hạ tầng cơ điện và nhà máy sản xuất:

Trong các tòa nhà cao tầng và đô thị, thiết bị được ứng dụng xung quanh cụm van giảm áp của hệ thống HVAC điều hòa trung tâm, trạm bơm tăng áp của hệ thống phòng cháy chữa cháy PCCC và các trục cấp nước sạch tổng. Tại đây, đường phụ giúp cô lập cụm van giảm áp để sửa chữa mà không làm mất nước của tòa nhà.

Trong công nghiệp sản xuất, dòng thiết bị này là bắt buộc trên các hệ thống đường ống hơi nóng của lò hơi, nhà máy hóa chất, dây chuyền chế biến thực phẩm, trạm bơm công nghiệp công suất lớn và các hệ thống xử lý nước thải tập trung. Thiết bị đảm bảo các bồn lọc, cụm đo đếm luôn có thể tách rời để vệ sinh súc rửa định kỳ một cách dễ dàng.

Những sai lầm thường gặp khi sử dụng van bypass

Dù có thiết kế mang tính bổ trợ, người vận hành vẫn rất dễ gặp phải các sai sót kỹ thuật làm suy giảm hiệu năng của cả hệ thống:

• Chọn sai kích thước đường phụ: Thiết kế đường phụ quá nhỏ so với đường chính, gây ra hiện tượng thắt nút cổ chai, làm sụt áp nghiêm trọng khi chuyển dòng.

• Lắp đặt sai phương vị dòng chảy: Không chú ý đến mũi tên hướng dòng đúc trên thân van, khiến van bị khóa hoặc hoạt động không đúng chức năng điều tiết.

• Mở đồng thời hai đường sai quy trình: Mở cả đường chính và đường phụ không kiểm soát làm xáo trộn áp suất hệ thống, gây hiện tượng búa nước phá hủy đường ống.

• Không tiến hành bảo trì định kỳ: Bỏ quên thiết bị phụ trong thời gian dài không vận hành, khiến cốt van bị kẹt cứng do cặn bám, đến khi cần sử dụng thì không thể đóng mở được.

Checklist lựa chọn van bypass

Để chọn mua được sản phẩm phù hợp nhất, tránh lãng phí ngân sách và đảm bảo tính đồng bộ kỹ thuật, bạn nên tuân thủ bảng checklist sau:

• Xác định rõ mục đích sử dụng là đóng ngắt hoàn toàn hay cần điều tiết lưu lượng trên đường phụ.

• Lựa chọn chủng loại kết cấu van tối ưu với ứng dụng thực tế (Van bi, van cầu hay van cổng).

• Chọn kích thước DN của thiết bị phụ phù hợp với lưu lượng dòng chảy thiết kế của nhánh rẽ.

• Kiểm tra định mức áp suất PN của van đảm bảo đồng bộ với áp lực làm việc của trục chính.

• Lựa chọn chất liệu thân van phù hợp với đặc tính hóa lý của lưu chất (Gang, đồng hay inox).

• Đối chiếu tiêu chuẩn kết nối mặt bích hoặc ren để đảm bảo việc lắp ráp ráp nối diễn ra thuận lợi.

• Tìm kiếm và lựa chọn những đơn vị cung cấp van công nghiệp uy tín, có đầy đủ chứng chỉ chất lượng sản phẩm.

Lưu ý khi lắp đặt và vận hành

Khi triển khai thi công lắp đặt, kỹ thuật viên cần tuân thủ tuyệt đối hướng mũi tên dập nổi trên thân van để đảm bảo dòng lưu chất đi đúng chiều thiết kế. Toàn bộ các mối nối ren hoặc mặt bích phải được lót gioăng làm kín và siết lực đều tay để tránh hiện tượng rò rỉ lưu chất khi hệ thống tăng áp. Trước khi đưa vào vận hành chính thức, cần súc rửa sạch các xỉ hàn, cát đá bám trong đường phụ để bảo vệ đĩa van không bị trầy xước.

Quy trình vận hành đóng mở chuyển dòng bắt buộc phải được thực hiện theo nguyên tắc từ từ, chậm rãi. Kỹ thuật viên phải mở van trên đường phụ trước để áp suất giữa hai tuyến ống được cân bằng một phần, sau đó mới tiến hành khép dần van trên đường chính. Định kỳ hàng tháng, người vận hành cần thực hiện thao tác vặn mở kiểm tra thiết bị phụ một lần để đảm bảo cốt van luôn trơn tru, không bị kẹt cứng bởi cặn vôi, sẵn sàng ứng phó với các tình huống khẩn cấp của hệ thống.

Câu hỏi thường gặp

Van bypass là gì?

Đây là dòng van lắp đặt trên các đường ống phụ chạy song song với thiết bị chính, có nhiệm vụ chuyển hướng dòng lưu chất đi vòng qua thiết bị chính khi cần cách ly sửa chữa mà không cần dừng vận hành hệ thống.

Khi nào hệ thống bắt buộc phải lắp đặt thiết bị phụ này?

Thiết bị này bắt buộc phải lắp xung quanh các cụm thiết bị dễ hư hỏng hoặc cần bảo dưỡng định kỳ như van giảm áp, van điều khiển điện, lọc chữ Y, đồng hồ đo lưu lượng và các cụm máy bơm nước chính.

Thiết bị này có điểm gì khác biệt so với van chính thông thường?

Về cấu tạo cơ khí, chúng có thể giống nhau, nhưng về chức năng vận hành, van chính chịu trách nhiệm chạy tải liên tục hàng ngày, còn thiết bị phụ phần lớn thời gian đóng và chỉ mở ra hoạt động thay thế khi đường chính bị cô lập.

Có nên thiết kế đường phụ này cho hệ thống máy bơm nước không?

Rất nên. Đường phụ xung quanh máy bơm giúp dòng nước có thể tự lưu thông tự nhiên nhờ áp lực đường ống khi máy bơm dừng hoạt động, hoặc dùng để xả áp ngược bảo vệ buồng bơm.

Thiết bị này có thể ứng dụng trong những môi trường lưu chất nào?

Van có khả năng làm việc đa dạng trong các môi trường từ nước sạch, nước thải, khí nén, hơi nóng nhiệt độ cao cho đến các dòng hóa chất có tính ăn mòn mạnh, tùy thuộc vào mác vật liệu chế tạo thân van.

Kết luận

Hệ thống van bypass chính là giải pháp kỹ thuật nền tảng đảm bảo cho các mạng lưới đường ống công nghiệp luôn vận hành trong trạng thái an toàn, linh hoạt và liên tục. Việc đầu tư đồng bộ tuyến ống phụ cùng thiết bị đóng ngắt chuẩn xác không chỉ giúp tối ưu hóa công tác bảo trì, nâng cao tuổi thọ máy móc mà còn cứu doanh nghiệp khỏi những thiệt hại kinh tế khổng lồ do sự cố dừng dây chuyền sản xuất gây ra đối với van bypass.
