Nối Hụt Inox: Phụ Kiện Thu Hẹp Đường Kính Ống Công Nghiệp Chuẩn Xác

Trong quá trình thi công và vận hành các mạng lưới đường ống công nghiệp, việc thay đổi lưu lượng, vận tốc dòng chảy hoặc kết nối các thiết bị đo đạc vào trục ống chính luôn đòi hỏi sự thay đổi linh hoạt về kích cỡ đường kính. Khi dòng lưu chất di chuyển từ đường ống tổng có tiết diện lớn vào các đường ống nhánh hoặc máy móc nhỏ hơn, các kỹ sư cần một giải pháp cơ khí có khả năng thu hẹp dòng chảy một cách mượt mà. Nếu không sử dụng một linh kiện chuyển đổi chuyên dụng, hệ thống sẽ đối mặt với nguy cơ sụt áp đột ngột, rò rỉ lưu chất tại các điểm nối và gây mất an toàn nghiêm trọng. Để giải quyết triệt để bài toán này, việc trang bị phụ kiện phụ kiện inox chính là giải pháp kỹ thuật tối ưu giúp toàn bộ hạ tầng đường ống vận hành ổn định và đồng bộ.

Nối hụt inox là gì?

Định nghĩa theo thuật ngữ cơ khí đường ống, nối hụt inox là phụ kiện đường ống bằng thép không gỉ, được sử dụng để kết nối hai đầu ống hoặc thiết bị có kích thước khác nhau, giúp chuyển đổi đường kính một cách an toàn, đảm bảo độ kín và duy trì lưu lượng trong hệ thống. Phụ kiện này còn được biết đến với tên gọi phổ biến trong ngành là bầu giảm inox, côn thu inox hoặc lơ thu tùy thuộc vào hình dáng và kiểu kết nối cụ thể.

Về mặt cấu tạo, phụ kiện này có thiết kế hình học thuôn nhỏ dần từ đầu lớn xuống đầu nhỏ. Sự chuyển tiếp tiết diện này được tính toán kỹ lưỡng về góc vát cơ khí để giảm thiểu tối đa lực cản dòng chảy, ngăn ngừa hiện tượng tạo dòng xoáy gây tổn thất áp suất nội tại.

Chức năng cốt lõi của linh kiện này là cầu nối cơ khí vạn năng giữa các phân đoạn ống không đồng nhất. Vai trò của thiết bị trong hệ thống tổng thể chính là định hình lại cấu trúc dòng chảy, giúp kỹ thuật viên dễ dàng tích hợp các loại van, đồng hồ đo áp hoặc máy bơm vào các trục ống chính một cách đồng bộ và khít khao.

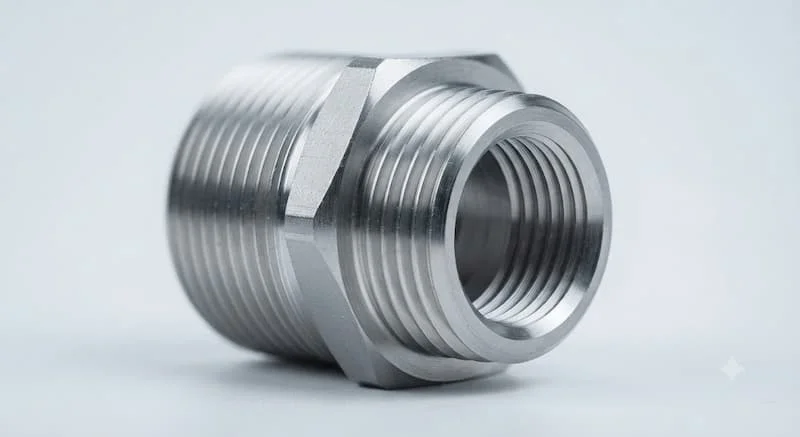

Cấu tạo và nguyên lý hoạt động của phụ kiện inox

Để đảm bảo khả năng liên kết vững chắc dưới áp lực thủy lực liên tục, cơ cấu hình học của phụ kiện inox được đúc hoặc gia công cơ khí chính xác bao gồm các thành phần nền tảng:

• Thân nối: Phần lõi chịu lực chính làm bằng thép không gỉ, có độ dày vách đồng đều và lòng trong nhẵn mịn.

• Đầu kết nối lớn: Vị trí liên kết trực tiếp với đoạn ống dẫn hoặc thiết bị có đường kính lớn hơn.

• Đầu kết nối nhỏ: Vị trí thu hẹp để liên kết với đoạn ống dẫn hoặc thiết bị có đường kính nhỏ hơn.

• Kiểu cơ cấu liên kết: Được tiện ren tiêu chuẩn ở hai đầu (đối với dòng ren) hoặc vát mép sẵn sàng để hàn chấm (đối với dòng hàn).

Nguyên lý hoạt động của phụ kiện dựa trên cơ chế thu hẹp tiết diện lòng dẫn một cách chủ động. Khi dòng lưu chất đi từ đầu ống lớn vào thân nối, không gian lưu thông bị thu hẹp lại khiến vận tốc dòng chảy tăng lên theo quy luật động lực học chất lưu, trong khi áp suất tĩnh có xu hướng giảm nhẹ. Do được chế tạo hoàn toàn từ các mác thép không gỉ cao cấp, phụ kiện sở hữu khả năng chịu áp suất vượt trội và chống ăn mòn hóa học tuyệt đối, bảo vệ vẹn toàn tính khép kín của dòng lưu chất tại điểm chuyển tiếp mà không sợ bị rò rỉ hay nứt vỡ vách ngăn.

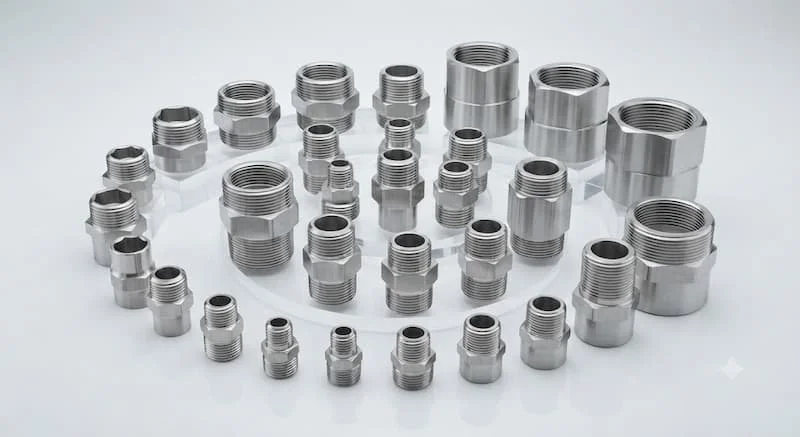

Các loại phụ kiện inox phổ biến

Sự đa dạng của các thiết kế cơ điện đòi hỏi phụ kiện chuyển đổi phải có nhiều biến thể hình học và phương thức lắp ráp khác nhau để tương thích tối đa với công trình.

Nếu phân loại theo quy cách liên kết cơ khí, hệ thống sử dụng các chủng loại:

• Nối hụt ren trong: Tiện ren phía lòng trong ở cả hai đầu, chuyên dùng cho các đường ống nhánh dân dụng nhỏ gọn.

• Nối hụt ren ngoài: Tiện ren ở vách ngoài, dễ dàng vặn chặt vào các thấu kính hoặc co cùi có sẵn ren trong.

• Nối hụt hàn: Đầu ống để trơn hoặc vát mép, kết nối vĩnh viễn bằng phương pháp hàn nhiệt, chịu áp lực cực cao.

• Nối hụt đồng tâm: Tâm của hai đầu kết nối nằm trên một đường thẳng trục, tối ưu cho các đường ống lắp thẳng đứng.

• Nối hụt lệch tâm: Một bên vách ống giữ thẳng, bên còn lại vát chéo, chuyên dùng cho ống nằm ngang để tránh đọng khí hoặc đọng nước.

Nếu phân loại theo mác vật liệu thép không gỉ nền tảng, phụ kiện được chia thành dòng inox 201 giá thành rẻ cho môi trường khô ráo, dòng inox 304 vạn năng cho hệ thống nước sạch thông thường và dòng inox 316 cao cấp chống rỉ sét tuyệt đối trong môi trường hóa chất nặng.

Thông số kỹ thuật cần quan tâm

Trước khi tiến hành đặt hàng vật tư, kỹ sư vận hành cần đối chiếu chi tiết các định mức hình học và áp lực của phụ kiện để tránh các sai sót khi lắp ráp tại công trường:

Việc nắm rõ bảng thông số này giúp nhà thầu chọn lựa chính xác dòng linh kiện phù hợp với tiêu chuẩn chung của dự án, loại bỏ nguy cơ mua sai chủng loại gây lãng phí ngân sách.

So sánh nối hụt inox 201, 304 và 316

Việc phân tích chuyên sâu đặc tính lý hóa của các mác thép không gỉ giúp người tiêu dùng đưa ra quyết định đầu tư đúng đắn cho từng hạng mục công trình.

Về năng lực chống ăn mòn và chịu hóa chất, inox 316 đứng đầu bảng nhờ sự bổ sung của nguyên tố molybdnum quý giá trong cấu trúc hợp kim. Sự khác biệt này giúp inox 316 hoàn toàn trơ trước sự tàn phá của các gốc axit mạnh hoặc môi trường nước biển chứa hàm lượng muối cao. Inox 304 xếp ở vị trí thứ hai với khả năng chống gỉ sét tuyệt vời trong điều kiện không khí ẩm và nước sạch thông thường. Trong khi đó, inox 201 có khả năng chống ăn mòn kém nhất, dễ xuất hiện các vết ố vàng nếu phải tiếp xúc lâu ngày với hóa chất độc hại hoặc độ ẩm cao.

Về phương diện độ bền cơ học và giá thành, inox 201 có độ cứng bề mặt rất cao và sở hữu mức giá thành rẻ nhất, biến nó thành lựa chọn tối ưu cho các kết cấu khung trang trí hoặc ống dẫn khí khô trong nhà. Inox 304 có mức giá tầm trung, mang lại hiệu quả kinh tế cao nhất cho các hệ thống đường ống tổng hợp. Inox 316 có chi phí đắt đỏ nhất nên thường được giới hạn sử dụng trong các dây chuyền sản xuất đặc thù như lọc dầu hoặc dược phẩm. Kết luận lại, kỹ sư nên ưu tiên dùng mác 304 cho đại đa số ứng dụng cấp nước và nâng cấp lên mác 316 cho các vị trí hóa chất độc hại.

Vì sao nên sử dụng nối hụt inox?

Sự xuất hiện của dòng phụ kiện chuyển đổi bằng thép không gỉ tại các điểm giao cắt của mạng lưới đường ống mang lại những lợi ích thực tế rất lớn cho chủ đầu tư.

Lợi ích hàng đầu của việc sử dụng chất liệu inox chính là khả năng chống gỉ sét nội tại tuyệt vời và tuổi thọ vận hành kéo dài hàng thập kỷ. Khác với các dòng phụ kiện bằng thép carbon thông thường hay bị bong tróc vách ống tạo ra các vảy rỉ sét làm ô nhiễm dòng lưu chất, inox luôn giữ được bề mặt lòng ống láng mịn. Đặc tính này kết hợp với độ dày vách tiêu chuẩn giúp phụ kiện chịu được áp suất nén lớn và sự thay đổi nhiệt độ đột ngột của dòng lưu chất một cách dễ dàng.

Hậu quả của việc sử dụng các loại phụ kiện thu hẹp kém chất lượng hoặc sai quy cách là vô cùng nặng nề. Vách nối sẽ nhanh chóng bị bào mòn bởi ma sát của dòng chảy, gây ra hiện tượng rò rỉ hóa chất làm hư hỏng các thiết bị điện tử đắt tiền xung quanh và buộc nhà máy phải dừng hoạt động để sửa chữa, gây thiệt hại lớn về kinh tế.

Nối hụt inox được sử dụng ở đâu?

Nhờ độ bền cơ học vượt trội và khả năng bảo toàn độ sạch của dòng lưu chất, ứng dụng của nối hụt inox có mặt trong hầu hết các cấu trúc hạ tầng sản xuất tiên tiến:

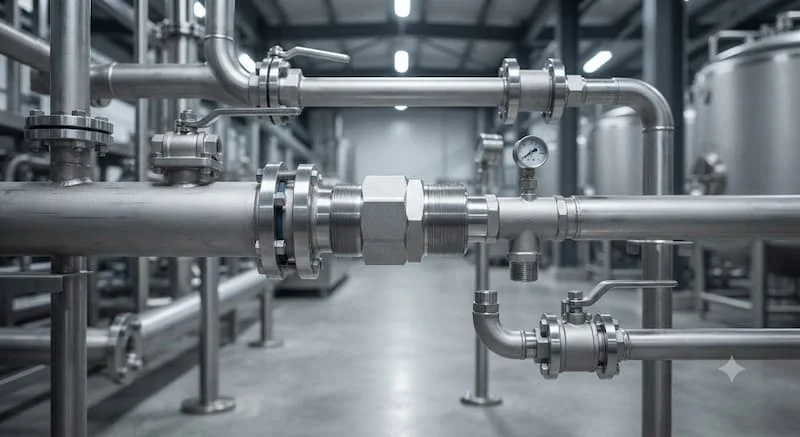

Trong mảng hạ tầng đô thị và xây dựng, phụ kiện được lắp đặt tại các hệ thống cấp thoát nước sạch tòa nhà, trạm bơm tăng áp và mạng lưới điều hòa không khí HVAC trung tâm nhằm thu hẹp đường ống đưa nước vào các tầng nhánh.

Trong mảng công nghiệp chế biến, linh kiện này là thành phần bắt buộc trên các đường ống truyền dẫn của nhà máy thực phẩm, dây chuyền sản xuất đồ uống, bia rượu, nhà máy dược phẩm, tổ hợp lọc hóa dầu và các hệ thống xử lý nước thải công nghiệp chứa hóa chất ăn mòn. Bề mặt nhẵn bóng của inox giúp ngăn chặn sự hình thành của các mảng bám vi sinh, đáp ứng hoàn hảo các tiêu chuẩn vệ sinh an toàn khắt khe.

Những sai lầm thường gặp khi lựa chọn nối hụt inox

Dù là một phụ kiện cơ khí đơn giản, người đi mua vật tư vẫn rất dễ mắc phải các sai sót làm ảnh hưởng đến tiến độ thi công của công trình:

• Chọn sai kích thước hai đầu nối: Không đo đạc kỹ đường kính trong và đường kính ngoài của ống hiện tại, dẫn đến việc mua phụ kiện về không thể đút vừa hoặc quá rộng.

• Nhầm lẫn giữa các tiêu chuẩn ren: Lắp lẫn lộn giữa đầu ren tiêu chuẩn BSP (hệ mét) và tiêu chuẩn NPT (hệ Mỹ), khiến các bước ren bị vênh, gây cháy ren và rò rỉ lưu chất dưới áp lực cao.

• Lắp sai phương vị dòng chảy lệch tâm: Lắp ngược phần vách chéo của bầu giảm lệch tâm trên đường ống nằm ngang, tạo ra một hốc đọng khí làm cản trở dòng chảy của máy bơm.

• Không sử dụng vật liệu làm kín phù hợp: Khi lắp dòng nối ren, kỹ thuật viên quên quấn băng tan (băng keo non) hoặc không lót gioăng cao su chịu nhiệt, khiến nước rỉ ra ở các khe hở ren khi hệ thống tăng áp.

Checklist lựa chọn nối hụt inox

Để đảm bảo quy trình chọn mua vật tư diễn ra chuẩn xác, không bị lãng phí ngân sách và thời gian, bạn nên áp dụng bộ checklist kiểm tra dưới đây:

• Xác định chính xác đường kính danh nghĩa DN của đầu lớn và đầu nhỏ cần kết nối.

• Lựa chọn kiểu liên kết phù hợp với thiết kế hệ thống là nối ren hay nối hàn vĩnh viễn.

• Chọn mác thép không gỉ phù hợp với tính chất hóa lý của dòng lưu chất (Inox 201, 304 hay 316).

• Kiểm tra thông số áp suất vận hành tối đa của mạng lưới để chọn độ dày vách SCH tương thích.

• Đối chiếu tiêu chuẩn hệ ren của công trình (BSP hay NPT) để bảo đảm việc vặn ren khớp hoàn toàn.

• Căn cứ vào phương vị đường ống (đứng hay ngang) để lựa chọn kiểu dáng đồng tâm hoặc lệch tâm.

• Tìm kiếm và đặt niềm tin vào các đơn vị phân phối phụ kiện inox công nghiệp có uy tín lớn, có đầy đủ giấy tờ chứng nhận xuất xứ CO/CQ.

Lưu ý khi lắp đặt và bảo dưỡng

Quy trình lắp ráp phụ kiện cần được thực hiện một cách tỉ mỉ bởi những thợ cơ khí có tay nghề. Trước khi tiến hành vặn ren hoặc hàn nhiệt, bắt buộc phải làm sạch toàn bộ bụi bẩn, cát đá và rác hàn bám ở đầu ống dẫn. Đối với dòng nối ren, cần quấn băng tan đều tay theo chiều kim đồng hồ với một độ dày vừa đủ, sau đó tiến hành siết lực từ từ bằng mỏ lết chuyên dụng. Tuyệt đối không siết quá lực cục bộ vì có thể làm nứt chân ren inox hoặc làm biến dạng cấu trúc của gioăng đệm làm kín phía trong.

Đối với dòng nối hàn, kỹ thuật viên cần chọn que hàn đồng chất và thực hiện kỹ thuật hàn chuyên nghiệp để tránh tạo ra các lỗ mọt khí gây rò rỉ sau này. Hệ thống sau khi lắp ráp xong cần được chạy thử nghiệm áp lực nước để kiểm tra độ kín khít tại các điểm giao cắt. Định kỳ hàng năm, người vận hành cần tiến hành vệ sinh bên ngoài, kiểm tra xem có xuất hiện tình trạng rò rỉ hay hoen ố tại mối nối hay không để kịp thời lên phương án thay thế linh kiện mới, đảm bảo an toàn tuyệt đối cho nhà máy.

Câu hỏi thường gặp

Nối hụt inox là gì?

Đây là dòng phụ kiện cơ khí bằng thép không gỉ có thiết kế hình học thuôn nhỏ dần, dùng để kết nối và chuyển đổi đường kính giữa hai đoạn ống không cùng kích cỡ một cách kín khít và an toàn.

Phụ kiện này có những kiểu kết cấu hình học phổ biến nào?

Hai kiểu dáng phổ biến nhất trên thị trường là nối hụt đồng tâm (dùng cho trục ống thẳng đứng) và nối hụt lệch tâm (dùng cho trục ống nằm ngang để tránh hiện tượng đọng khí, đọng nước).

Nên ưu tiên sử dụng nối hụt inox 304 hay inox 316?

Bạn nên dùng inox 304 cho các ứng dụng dẫn nước sạch sinh hoạt, hệ thống PCCC hoặc HVAC để tiết kiệm chi phí. Đối với các đường ống dẫn dung dịch hóa chất ăn mòn, axit hoặc nước biển, inox 316 là lựa chọn bắt buộc.

Quy cách kết nối ren và kết nối hàn khác nhau cơ bản ở điểm gì?

Kết nối ren mang tính linh hoạt cao, dễ dàng tháo dỡ để vệ sinh hoặc thay thế nhưng chịu áp suất kém hơn. Kết nối hàn tạo ra mối liên kết vĩnh viễn, bít kín tuyệt đối và chịu được áp lực thủy lực cực lớn nhưng không thể tháo rời.

Phụ kiện này có thể làm việc trong môi trường nhiệt độ cao không?

Hoàn toàn được. Các dòng bầu giảm làm từ inox 304 hoặc 316 có khả năng chịu nhiệt độ cao lên đến hàng trăm độ C, chuyên dụng cho các đường ống dẫn hơi nóng của lò hơi hoặc dầu nóng công nghiệp.

Kết luận

Linh kiện nối hụt inox đóng vai trò là giải pháp cơ khí nền tảng, giúp giải quyết triệt để bài toán kết nối các đoạn ống không đồng nhất trong cấu trúc hạ tầng công nghiệp hiện đại. Khả năng chịu áp lực lớn, chống gỉ sét ưu việt và sự linh hoạt trong kiểu dáng thiết kế giúp phụ kiện này trở thành cấu kiện không thể thay thế trên mọi mạng lưới chất lưu. Việc thấu hiểu các thông số kỹ thuật, lựa chọn đúng mác thép và thực hiện quy trình lắp đặt chuẩn xác sẽ giúp hệ thống của doanh nghiệp luôn vận hành ổn định, an toàn và tối ưu hóa chi phí bảo trì dài lâu đối với nối hụt inox.
