Van Nạp Một Chiều: Thiết Bị Đảm Bảo Áp Suất Và Ngăn Chặn Dòng Chảy Ngược

Trong thiết kế hệ thống động lực học chất lưu, việc kiểm soát hướng đi của lưu chất và duy trì áp suất tại đầu nạp luôn là ưu tiên hàng đầu của các kỹ sư cơ khí. Khi đưa một lượng khí hoặc chất lỏng vào bình tích áp, máy nén khí hay bồn chứa, nguy cơ lớn nhất là lưu chất quay ngược trở lại khi nguồn cấp dừng hoạt động. Sự cố dội ngược dòng này không chỉ làm sụt giảm áp suất thiết kế mà còn phá hủy cánh bơm, làm hỏng lòng máy nén và gây rò rỉ hóa chất ra môi trường. Để bảo vệ các cụm máy móc đắt tiền và duy trì trạng thái lưu trữ ổn định, việc tích hợp thiết bị non return valve chính là giải pháp kỹ thuật bắt buộc để kiểm soát dòng chảy một chiều an toàn.

Van nạp một chiều là gì?

Định nghĩa theo thuật ngữ kỹ thuật ngành van công nghiệp, non return valve là thiết bị cơ khí cho phép lưu chất chỉ đi theo một hướng khi nạp vào hệ thống và tự động đóng lại khi có xu hướng chảy ngược, giúp duy trì áp suất, ngăn rò rỉ và bảo vệ thiết bị. Linh kiện này hoạt động như một cánh cửa một chiều bảo mật cao, mở ra dưới áp lực nạp và lập tức khóa chặt khi áp lực phía sau lớn hơn áp lực phía trước.

Chức năng chính của sản phẩm là tiếp nhận dòng lưu chất từ nguồn cấp bên ngoài vào buồng chứa và khóa cô lập dòng chảy đó tại vị trí nạp. Thiết bị đảm nhận vai trò giữ cho áp suất nén không bị sụt hao sau khi ngắt kết nối với máy nạp.

Cấu tạo cơ bản của dòng van này được tối ưu hóa cho các cổng nạp, cổng xả với kích thước nhỏ gọn nhưng có độ bít kín rất cao. Vai trò của thiết bị trong hệ thống tổng thể là bảo vệ mạch nguồn, ngăn ngừa hiện tượng tụt áp suất đột ngột và cách ly an toàn giữa khu vực tạo áp và khu vực lưu trữ.

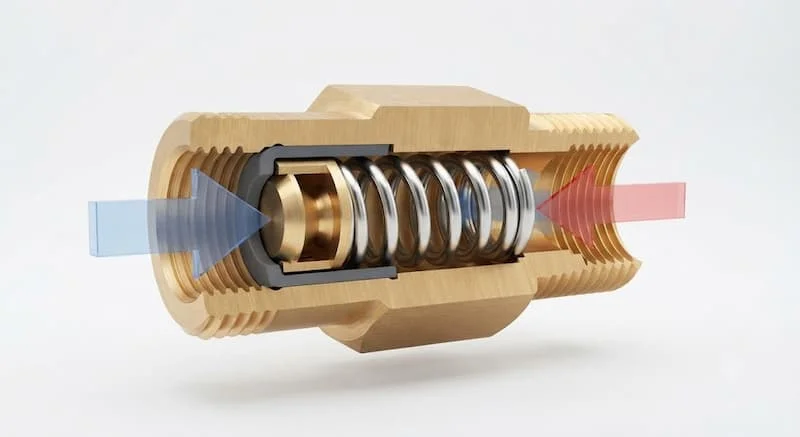

Cấu tạo và nguyên lý hoạt động của non return valve

Cơ chế vận hành tự động của thiết bị phụ thuộc hoàn toàn vào sự chênh lệch áp suất thủy lực thông qua một cấu trúc cơ khí chính xác bao gồm bốn thành phần cấu tạo nền tảng:

• Thân van: Phần vỏ bọc chịu lực bằng kim loại đúc dày dặn, bảo vệ các chi tiết chuyển động bên trong.

• Đĩa van hoặc bi van: Bộ phận chặn dòng, di chuyển tịnh tiến hoặc lật góc để mở hoặc khóa lòng van.

• Lò xo đàn hồi: Chi tiết tạo lực ép định hướng luôn đẩy đĩa van về vị trí đóng trạng thái tĩnh.

• Gioăng làm kín: Vòng đệm cao su hoặc Teflon chịu nhiệt, đảm bảo độ kín khít tuyệt đối khi đĩa van đóng xuống.

Nguyên lý hoạt động của van dựa trên cơ chế tự động theo áp suất dòng chảy. Khi áp suất của dòng lưu chất nạp vào lớn hơn lực đẩy của lò xo nội tại (được gọi là áp suất mở van), đĩa van hoặc bi van sẽ bị đẩy lùi lại, tạo khoảng trống cho lưu chất đi vào hệ thống. Ngay khi nguồn nạp dừng cấp, áp suất từ bên trong hệ thống dội ngược lại kết hợp với lực đàn hồi của lò xo sẽ ngay lập tức đẩy đĩa van trở về vị trí cũ, ép chặt vào gioăng làm kín để ngăn dòng chảy ngược một cách triệt để.

Các loại non return valve phổ biến

Để ứng dụng cho nhiều dải áp suất và môi chất khác nhau, dòng thiết bị này được đa dạng hóa về kết cấu, phương thức liên kết cũng như chất liệu chế tạo.

Nếu phân loại theo cấu tạo cơ khí bên trong, hệ thống sử dụng bốn kiểu dáng chính:

• Van bi một chiều: Sử dụng một viên bi kim loại trượt tự do hoặc có lò xo, chịu mài mòn tốt, ít bị kẹt rác.

• Van lò xo một chiều: Đĩa van hoạt động nhờ lực ép lò xo trực diện, cho tốc độ đóng ngắt cực nhanh và độ kín cao.

• Van lá lật: Thiết kế cánh lật bản lề, dải kích thước lớn, tổn thất áp suất thấp nhưng tốc độ đóng chậm hơn.

• Van cánh bướm một chiều: Gồm hai cánh lật dạng cánh bướm, tối ưu không gian và trọng lượng cho đường ống lớn.

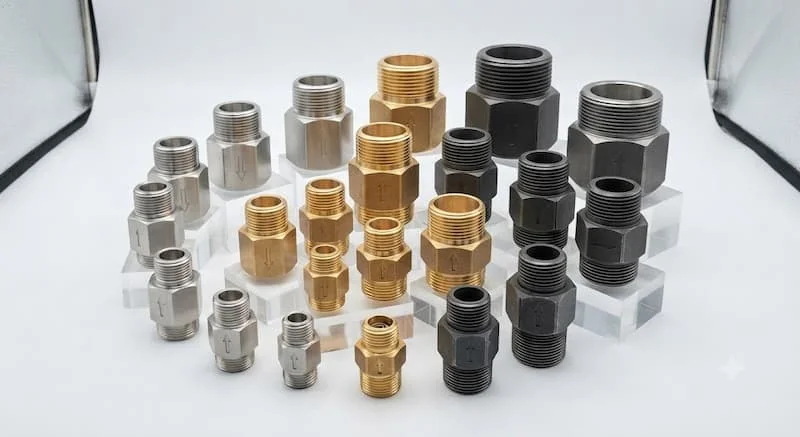

Nếu phân loại theo kiểu kết nối, thiết bị được chia thành dòng nối ren cho ống nhỏ, nối mặt bích cho áp lực lớn và nối hàn vĩnh viễn cho hệ thống siêu cao áp. Về mặt vật liệu, van được đúc từ đồng cho hệ khí nén thông thường, gang và thép cho hệ thống nước công nghiệp, inox 304 hoặc inox 316 cho môi trường hóa chất và thực phẩm sạch.

Thông số kỹ thuật cần quan tâm

Quy trình chọn mua và phân bổ thiết bị vào bản vẽ kỹ thuật đòi hỏi người thầu phải đối chiếu chính xác các thông số hoạt động của sản phẩm:

Việc đối chiếu chi tiết bảng thông số này giúp người vận hành kiểm soát tốt hiệu năng, ngăn ngừa hiện tượng van không thể mở do áp suất nạp yếu hơn áp suất mở tiêu chuẩn của lò xo.

So sánh non return valve với van một chiều thông thường

Việc làm rõ ranh giới kỹ thuật giữa hai dòng thiết bị này giúp người dùng tránh được những nhầm lẫn tai hại khi thiết kế hệ thống.

Về mục đích sử dụng và cấu tạo, van một chiều thông thường được thiết kế để lắp trên các trục đường ống dài nhằm dẫn hướng lưu chất một chiều và ngăn ngừa hiện tượng búa nước diện rộng. Trong khi đó, non return valve được tinh chỉnh chuyên biệt cho vị trí đầu vào của các bình chứa, máy nén hoặc hệ thống tích áp. Về khả năng chịu áp, dòng van nạp thường sở hữu kết cấu lò xo nén chặt hơn, thân van dày hơn để chịu được xung lực nén nạp liên tục từ các thiết bị tạo áp suất cao.

Về chi phí và hiệu quả vận hành, van một chiều thông thường có giá thành đa dạng và cấu tạo đơn giản hơn, nhưng độ nhạy đóng ngắt tại các cổng nạp tần suất cao sẽ không bằng van nạp chuyên dụng. Kết luận kỹ thuật chỉ ra rằng, đối với các cổng nạp của máy nén khí, bình tích năng thủy lực hay cổng nạp gas hóa lỏng, việc sử dụng non return valve có lò xo trợ lực là bắt buộc để đảm bảo độ bít kín tức thì.

Vì sao nên sử dụng non return valve?

Việc trang bị một chiếc van chặn một chiều tại các đầu ngõ nạp mang lại những giá trị cốt lõi cho sự an toàn của toàn bộ nhà máy.

Lợi ích thực tế lớn nhất của thiết bị là ngăn dòng chảy ngược và duy trì áp suất lưu trữ luôn ở mức ổn định tối đa. Khi máy bơm hoặc máy nén dừng hoạt động để nghỉ ngơi, chiếc van này đóng vai trò như một bức tường thép giữ lại toàn bộ khối lượng chất lưu đã nạp, bảo vệ máy bơm không bị quay ngược bánh răng hay cánh quạt, từ đó hạn chế rò rỉ và tăng tuổi thọ cho toàn hệ thống.

Hậu quả của việc thiếu thiết bị nạp chuyên dụng này là rất lớn. Lưu chất áp lực cao trong bình chứa sẽ dội ngược lại buồng nén, gây ra các cú va đập thủy lực mạnh làm vỡ lòng xylanh, cháy động cơ bơm, đồng thời làm thất thoát toàn bộ năng lượng đã tích lũy, khiến chi phí vận hành và bảo trì của doanh nghiệp tăng cao phi mã.

Non return valve được sử dụng ở đâu?

Nhờ khả năng đóng khóa tự động bằng áp suất và bảo toàn áp lực xuất sắc, ứng dụng của van nạp một chiều hiện diện trong nhiều ngành công nghệ kỹ thuật đời sống và sản xuất:

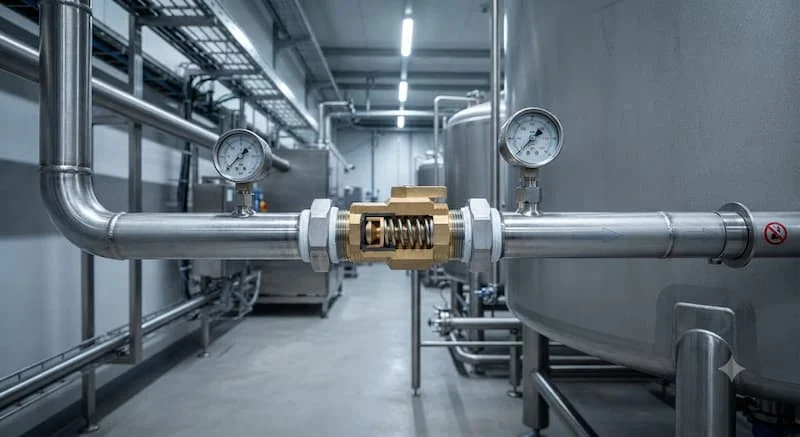

Trong ngành khí nén và cơ khí động lực, thiết bị là cấu kiện lõi nằm tại cổng nạp của các dòng máy nén khí trục vít, máy nén piston, các bình tích áp lực cao, hệ thống phanh hơi của ô tô và xe máy tải trọng lớn.

Trong ngành thủy lực và cấp thoát nước, van được lắp đặt trên các đường ống cấp nước đô thị, hệ thống bơm thủy lực của máy xúc, máy ép công nghiệp, mạng lưới cung ứng nhiên liệu xăng dầu cho tàu biển và hệ thống đường ống dẫn môi chất trong các nhà máy hóa chất, dược phẩm. Thiết bị đảm bảo dòng nhiên liệu luôn đi đúng lộ trình và không bị trào ngược khi xảy ra sự cố sụt nguồn.

Những sai lầm thường gặp khi lựa chọn van nạp một chiều

Trong thực tế thi công, nhiều lỗi lắp đặt ngớ ngẩn vẫn xảy ra do thợ kỹ thuật chủ quan hoặc thiếu kiến thức chuyên sâu về dòng chảy:

• Lắp ngược chiều mũi tên định hướng: Sai lầm nghiêm trọng nhất khi đặt van quay ngược hướng với dòng lưu chất nạp vào, khiến dòng nạp bị chặn đứng hoàn toàn và gây cháy máy nén.

• Bỏ qua thông số áp suất mở van: Lựa chọn loại van có lò xo quá cứng cho một hệ thống nạp áp suất thấp, dẫn đến việc dòng lưu chất không đủ lực để đẩy van mở ra.

• Chọn sai mác vật liệu với môi chất sử dụng: Sử dụng van thân đồng hoặc gang cho hệ thống dẫn axit, hóa chất ăn mòn mạnh khiến thân van bị phân hủy rỗ vách sau vài tuần.

• Không tiến hành bảo dưỡng và làm sạch định kỳ: Để cặn bẩn, xỉ hàn bám vào mặt gioăng làm kín, khiến đĩa van không thể đóng khít, gây rò rỉ áp suất ngược liên tục.

Checklist lựa chọn van nạp một chiều

Để quy trình mua sắm vật tư diễn ra chuẩn xác, đáp ứng hoàn hảo các tiêu chuẩn kiểm định áp lực khắt khe, bạn nên áp dụng bộ checklist kiểm tra sau:

• Xác định rõ bản chất môi trường sử dụng là nước sạch, khí nén, hơi nóng hay hóa chất ăn mòn.

• Chọn chính xác kích thước DN tương thích với kích cỡ đường ống đầu nạp hiện tại.

• Kiểm tra thông số áp suất làm việc tối đa của hệ thống để chọn thân van có độ dày phù hợp.

• Lựa chọn chất liệu cấu tạo van tương thích với nhiệt độ và tính ăn mòn của lưu chất (Đồng, gang, inox 304 hay 316).

• Đối chiếu kiểu kết nối là nối ren trong, ren ngoài hay nối bích tiêu chuẩn quốc tế.

• Tính toán áp suất mở của lò xo van bảo đảm luôn nhỏ hơn áp suất đẩy tối thiểu của máy nạp.

• Đặt mua sản phẩm từ các đơn vị phân phối van công nghiệp có uy tín lớn, có đầy đủ CO và CQ chứng nhận nguồn gốc.

Lưu ý khi lắp đặt và bảo dưỡng

Quy trình thi công lắp ráp van đòi hỏi sự cẩn trọng và độ chính xác cơ khí cao. Trước khi tiến hành bắt vặn vào hệ thống, thợ kỹ thuật cần súc rửa sạch lòng ống để loại bỏ hoàn toàn các mạt sắt, băng keo non còn sót lại. Khi lắp đặt, bắt buộc phải quan sát kỹ ký hiệu mũi tên dập nổi trên thân van để đảm bảo chiều mũi tên trùng với chiều đi vào của dòng lưu chất nạp. Đối với các dòng nối ren, cần sử dụng dụng cụ siết lực vừa phải để tránh làm vỡ ren đồng hoặc rách gioăng cao su định vị.

Công tác bảo dưỡng định kỳ là chìa khóa để duy trì độ nhạy của lò xo nội tại. Cứ sau khoảng sáu tháng vận hành, kỹ sư nên tháo van để kiểm tra độ đàn hồi của lò xo và tình trạng mài mòn của đĩa van hoặc bi van. Nếu phát hiện gioăng làm kín bằng cao su bị chai cứng hoặc rách do nhiệt, cần tiến hành thay thế ngay lập tức bằng vật liệu mới để bảo toàn độ kín khít tuyệt đối cho hệ thống, ngăn chặn mọi nguy cơ rò rỉ ngược áp suất.

Câu hỏi thường gặp

Van nạp một chiều là gì?

Đây là thiết bị cơ khí tự động lắp tại cổng nạp của hệ thống, chỉ cho phép khí hoặc chất lỏng đi vào theo một hướng duy nhất và tự động khóa chặt khi dòng chảy ngừng cấp để giữ áp suất bên trong.

Thiết bị này có điểm gì khác biệt so với van một chiều thông thường trên đường ống?

Van nạp chuyên dụng thường sở hữu thiết kế cơ khí nhỏ gọn hơn, tốc độ phản hồi đóng ngắt bằng lò xo nhanh hơn và có áp suất mở được tính toán chính xác để tối ưu cho các cổng chiết nạp, tích áp.

Van nạp một chiều có thể làm việc trong môi trường hóa chất mạnh không?

Hoàn toàn được, với điều kiện thân van và đĩa van phải được chế tạo từ chất liệu inox 316 cao cấp kết hợp với gioăng làm kín làm bằng chất liệu Teflon có năng lực kháng hóa chất tuyệt đối.

Nên chọn van nạp chất liệu đồng hay chất liệu inox cho máy nén khí?

Đối với các máy nén khí công nghiệp thông thường, van bằng đồng là giải pháp tối ưu và tiết kiệm chi phí. Tuy nhiên, nếu hệ thống hoạt động trong nhà máy thực phẩm hoặc có hơi ẩm nồng độ cao, bạn nên dùng van inox để tránh gỉ sét.

Tần suất kiểm tra và bảo dưỡng thiết bị này là bao lâu?

Tùy thuộc vào độ sạch của môi chất, bạn nên tiến hành tháo kiểm tra, vệ sinh lòng van và thử độ nhạy của lò xo định kỳ từ sáu tháng đến một năm một lần.

Kết luận

Thiết bị van nạp một chiều đóng vai trò là chốt chặn an toàn không thể thay thế trong mọi hệ thống tích áp và truyền dẫn chất lưu hiện đại. Khả năng ngăn chặn dòng chảy ngược tức thì, duy trì áp suất nén ổn định và bảo vệ toàn diện các dòng máy bơm, máy nén khí giúp thiết bị này trở thành giải pháp cốt lõi nâng cao hiệu quả vận hành của nhà máy. Việc thấu hiểu nguyên lý, lựa chọn chính xác thông số kỹ thuật và thực hiện quy trình bảo dưỡng nghiêm ngặt sẽ giúp doanh nghiệp tối ưu hóa chi phí sản xuất và đảm bảo an toàn vận hành dài lâu đối với van nạp một chiều.
