Van Chia Nước: Giải Pháp Tối Ưu Phân Phối Và Điều Tiết Dòng Chảy Cho Hệ Thống Đường Ống

Trong thiết kế hạ tầng cấp thoát nước từ quy mô dân dụng đến công nghiệp, bài toán phân bổ nguồn lưu chất luôn là thách thức hàng đầu đối với các kỹ sư vận hành. Việc chỉ sử dụng một đường ống độc lập cấp cho một thiết bị duy nhất không chỉ gây lãng phí không gian vật tư mà còn làm giảm tính linh hoạt của toàn bộ hệ thống khi có sự cố xảy ra. Để giải quyết triệt để vấn đề này, việc ứng dụng van chia nước được xem là giải pháp cốt lõi. Thiết bị này không chỉ giúp tối ưu hóa sơ đồ mạng lưới đường ống, cắt giảm chi phí lắp đặt, mà còn bảo đảm năng lực vận hành ổn định và độc lập cho từng thiết bị nhánh ở phía sau.

Van chia nước là gì?

Dưới góc nhìn cơ khí động lực học và vật tư ngành nước, van chia nước là thiết bị chuyên dụng được lắp đặt trên hệ thống đường ống với chức năng phân chia hoặc điều hướng dòng lưu chất từ một nguồn cấp chính sang hai hoặc nhiều nhánh tiêu thụ khác nhau.

Tùy thuộc vào cấu trúc hình học bên trong, thiết bị này cho phép người vận hành đóng hoàn toàn, mở toàn phần hoặc hiệu chỉnh lưu lượng dòng chảy tại từng nhánh riêng biệt một cách độc lập. Điểm khác biệt lớn nhất giúp phân biệt van chia nước với van khóa thông thường là khả năng đa nhiệm. Trong khi van khóa chỉ thực hiện nhiệm vụ đóng ngắt đơn thuần trên một trục thẳng, và van điều tiết chỉ tăng giảm áp lực dòng chảy, thì van phân chia dòng nước tích hợp cả hai công năng trên, đồng thời bóc tách một dòng chảy tổng thành nhiều phân đoạn lưu lượng khác nhau, đóng vai trò giữ nhịp điều hòa áp lực thủy lực cho toàn mạng lưới.

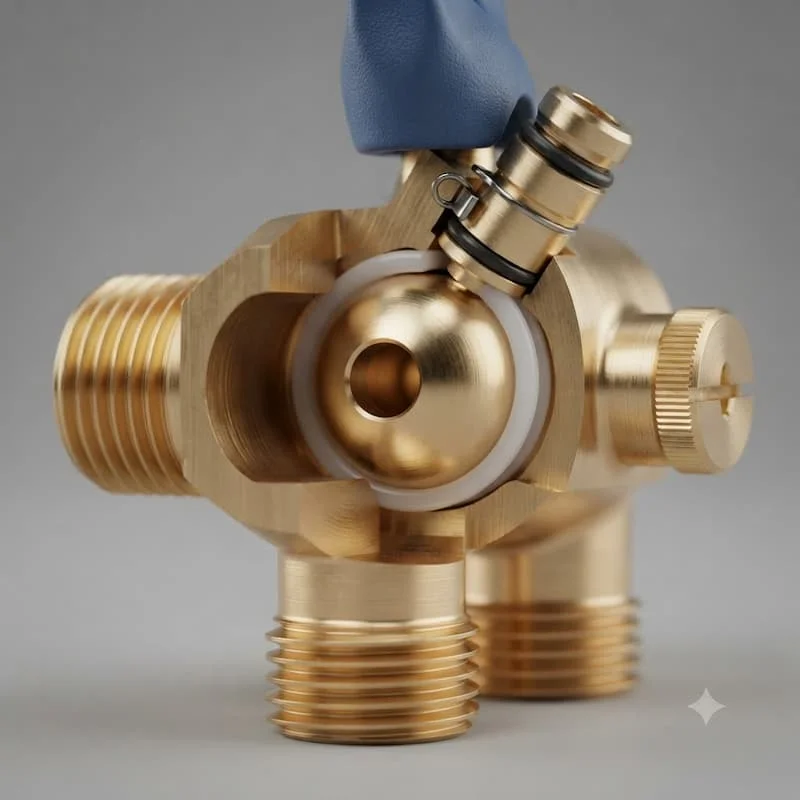

Cấu tạo và nguyên lý hoạt động

Sự tin cậy cơ học và khả năng vận hành chính xác của thiết bị phụ thuộc hoàn toàn vào kết cấu năm thành phần chính liên kết đồng bộ:

• Thân van: Phần vỏ đúc nguyên khối chịu áp lực trực tiếp, được thiết kế với một cửa vào và nhiều cửa xả tùy theo số ngả phân phối.

• Tay gạt hoặc tay vặn: Bộ phận nhận lực tác động cơ học từ người vận hành để điều khiển chu trình đóng mở.

• Bi van hoặc đĩa van: Lõi cơ học nằm trong lòng van, được khoét lỗ thông suốt để chuyển hướng dòng lưu chất.

• Gioăng làm kín: Các vòng đệm cao su dẻo hoặc hạt teflon lót quanh bệ bi để ngăn chặn rò rỉ nước giữa các ngả.

• Đầu nối kết nối: Hệ ren trong, ren ngoài hoặc mặt bích giúp liên kết kín khít vào trục ống dẫn chính.

Nguyên lý vận hành của van dựa trên việc thay đổi vị trí hình học của bi van hoặc đĩa van bên trong khoang chứa. Khi người dùng xoay tay gạt, lỗ khoét trên bi van sẽ dịch chuyển để kết nối hoặc ngắt kết nối giữa cửa vào với các cửa ra tương ứng. Cơ chế này không chỉ giúp chuyển hướng dòng chảy tức thì mà còn hỗ trợ tiết lưu, tăng giảm lưu lượng cho từng nhánh riêng biệt. Nhờ thiết kế tinh gọn này, van giúp tối ưu hóa hệ thống cấp nước bằng cách loại bỏ các đoạn nối chữ T hoặc chữ thập rườm rà, giảm thiểu tối đa các mối nối ren cơ học, từ đó triệt tiêu rủi ro sụt áp nội bộ dọc trục ống.

Các loại van chia nước phổ biến

Việc phân tách rõ ràng cấu trúc cấu tạo giúp nhà thầu dễ dàng định hình phương án vật tư tối ưu nhất cho từng hạng mục công trình cụ thể.

Phân loại theo số ngả phân phối

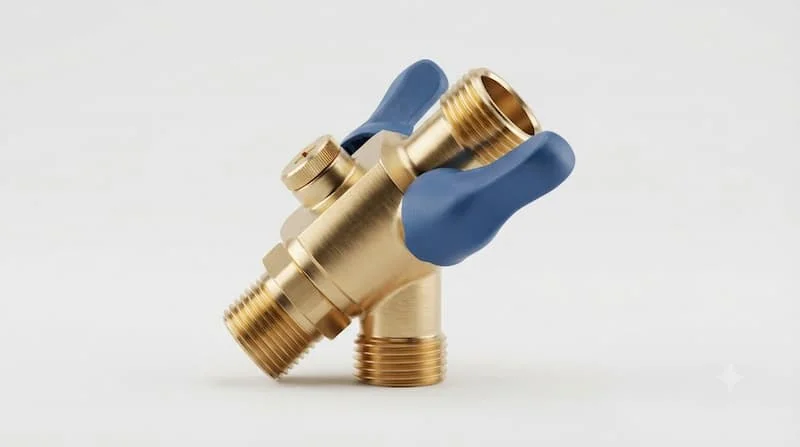

• Van chia hai ngả: Cấu trúc gồm một đầu vào và hai đầu ra, thường dùng để bóc tách nguồn nước cho hai thiết bị hoạt động song song.

• Van chia ba ngả: Thiết kế một đầu vào và ba đầu ra độc lập, cho phép điều phối linh hoạt nguồn lưu chất sang ba phân khu khác nhau.

• Van chia nhiều ngả: Cấu trúc phức tạp từ bốn đến sáu cửa xả, chuyên dụng cho các bộ chia trung tâm của hệ thống sưởi sàn hoặc hệ thống tưới tiêu.

Phân loại theo mác chất liệu chế tạo

• Thân van đồng: Chịu va đập và áp lực tốt, bước ren sắc nét, kháng khuẩn tốt, là lựa chọn số một cho nguồn nước sinh hoạt dân dụng.

• Thân van inox 304 và inox 316: Khả năng chống rỉ sét vĩnh cửu, trơ hoàn toàn trước các hóa chất tẩy rửa, chịu nhiệt độ và áp lực cực cao.

• Thân van nhựa PVC hoặc UPVC: Khối lượng siêu nhẹ, kháng phèn và kháng mặn tuyệt đối, tối ưu chi phí cho nông nghiệp và nuôi trồng thủy sản.

• Thân van gang: Kích thước lớn, độ bền cơ lý cao, chuyên dụng cho các trục ống phân phối tổng trong công nghiệp.

Phân loại theo kiểu kết nối cơ học

Bao gồm kết nối nối ren tiện lợi cho đường ống nhỏ, kết nối mặt bích chịu lực cao cho hệ thống công nghiệp và kết nối rắc co giúp tháo lắp bảo trì nhanh chóng không cần cắt ống.

Thông số kỹ thuật cần quan tâm

Để bảo đảm tính tương thích tuyệt đối khi đưa thiết bị vào lắp đặt thực tế, bạn cần đối chiếu chi tiết bảng thông số kỹ thuật định mức dưới đây:

So sánh van chia nước với các loại van khác

Bảng phân tích cơ lý dưới đây làm rõ sự khác biệt về công năng vận hành của van phân chia dòng so với các dòng van chặn thông dụng trên thị trường:

Kết luận: Bạn nên lựa chọn van chia nước khi hệ thống đòi hỏi vận hành đồng thời nhiều thiết bị từ một nguồn cấp duy nhất và cần khả năng khóa cô lập từng nhánh độc lập để bảo trì mà không làm ảnh hưởng đến dòng chảy của các nhánh còn lại.

Vì sao nên chọn đúng loại van chia nước?

Việc tính toán kỹ lưỡng để tích hợp một chiếc van chia nước tương thích hoàn toàn với điều kiện thủy lực thực tế đem lại những giá trị thặng dư kinh tế vô cùng lớn cho đơn vị vận hành.

Lựa chọn đúng quy cách thiết bị giúp bảo đảm lưu lượng nước định mức cho từng thiết bị phía sau, tránh hiện tượng sụt áp dòng chảy khi các nhánh cùng hoạt động đồng thời. Van chất lượng cao mang lại khả năng kiểm soát lượng nước nạp chính xác, giảm thiểu thất thoát và hạn chế tối đa nguy cơ rò rỉ âm ỉ tại các bước ren. Khi một nhánh gặp sự cố, người thợ chỉ cần khóa duy nhất nhánh đó để sửa chữa, toàn bộ hệ thống vẫn hoạt động bình thường, giúp nâng cao tuổi thọ vận hành cho toàn bộ hạ tầng cơ điện.

Ví dụ thực tế: Tại một xưởng sản xuất thực phẩm gia đình, hệ thống ban đầu sử dụng các đầu nối chữ T bằng nhựa kết hợp van bi lẻ để chia nước từ đường ống chính phi 34 ra ba vòi rửa công nghiệp. Do áp lực nước từ bơm tăng áp quá lớn cộng với chất lượng van nhựa kém, các mối nối ren liên tục bị rò rỉ nước ra sàn xưởng. Sau khi được tư vấn thay thế bằng một cụm van chia nước ba ngả bằng inox 304 đúc nguyên khối, hệ thống không chỉ triệt tiêu hoàn toàn hiện tượng rò rỉ mà áp lực nước tại cả ba vòi phun đều được duy trì đồng đều, giúp xưởng tiết kiệm hàng triệu đồng tiền nước và hóa đơn tiền điện mỗi tháng.

Ứng dụng thực tế của van chia nước

Sở hữu khả năng điều phối chất lưu linh hoạt, thiết bị này xuất hiện dày đặc trong cả đời sống dân sinh lẫn sản xuất công nghiệp:

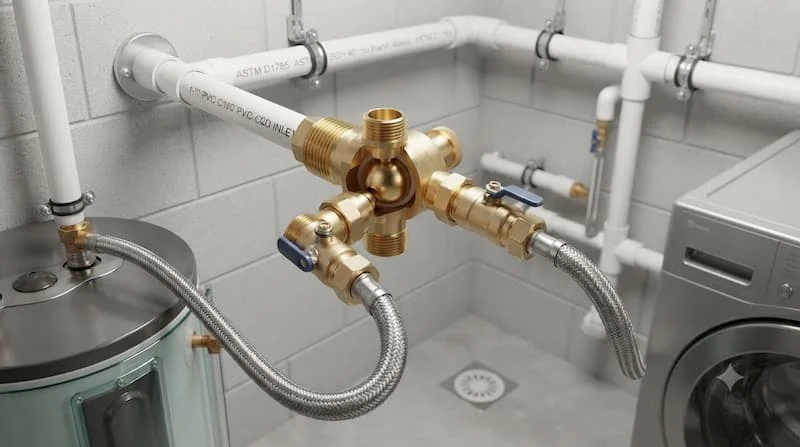

Trong đời sống dân dụng, van được lắp đặt phổ biến dưới gầm tủ bếp để chia nguồn nước cho vòi rửa chén và máy lọc nước RO, cụm chia nước cho bồn cầu và vòi xịt vệ sinh, hệ thống chia nước cho bình nóng lạnh, mạng lưới tưới cây thông minh sân vườn và các trục chia nước sinh hoạt tầng của căn hộ.

Trong sản xuất công nghiệp, thiết bị giữ vai trò phân phối nước làm mát cho các máy móc nhà máy, trạm chia hóa chất xử lý nước thải, hệ thống phân phối nước sạch trong các nhà máy chế biến thực phẩm, hệ thống điều hòa không khí trung tâm HVAC và các đường ống trích nhánh của mạng lưới cấp nước công nghiệp quy mô lớn.

Khi nào nên sử dụng van chia nước?

Quy trình tích hợp dòng thiết bị phân dòng tự động này được chỉ định rõ ràng cho các kịch bản kỹ thuật cụ thể:

• Khi cần cấp nước đồng thời từ một trục nguồn chính cho nhiều thiết bị tiêu thụ cuối.

• Người vận hành muốn kiểm soát, đóng ngắt hoặc hiệu chỉnh lưu lượng của từng nhánh độc lập.

• Hệ thống có mạng lưới đường ống phức tạp, cần thu gọn diện tích lắp đặt của các hộp kỹ thuật.

• Cần chuyển hướng linh hoạt dòng chảy chất lưu giữa các bồn chứa mà không muốn tháo lắp ống dẫn.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Dù là dòng thiết bị có cấu trúc cơ học tinh giản, quy trình thu mua vật tư vẫn rất dễ phát sinh các lỗi định hình sai lệch gây ảnh hưởng đến hiệu năng toàn hệ thống:

• Chọn sai số lượng ngả phân phối: Mua van thiếu ngả dẫn đến việc phải đấu nối thêm phụ kiện rườm rà ở phía sau, làm tăng nguy cơ rò rỉ.

• Xác định sai kích thước đường kính ren: Không đo đạc kỹ quy cách ống dẫn thực tế tại công trường dẫn đến việc cháy ren hoặc lỏng lẻo mối nối khi vặn.

• Sử dụng sai mác vật liệu cấu tạo: Lắp đặt van nhựa chịu nhiệt kém vào đường ống nước nóng của bình năng lượng mặt trời, gây hiện tượng biến dạng, chảy nhão thân van.

• Lắp đặt ngược hướng dòng chảy định mức: Bỏ qua chỉ dẫn hình học dòng vào dòng ra khiến lưu chất bị chặn dòng hoàn toàn, làm nghẹt hệ thống và cháy motor bơm tăng áp phía trước.

• Tiết kiệm chi phí bằng cách mua hàng trôi nổi: Sử dụng van không rõ nguồn gốc với phần lõi bi bên trong dễ bị oxy hóa, kẹt cứng không thể vặn nổi chỉ sau vài tháng ngâm nước.

Checklist chọn van chia nước phù hợp

Toàn bộ bộ checklist kiểm tra dưới đây sẽ giúp các nhà quản lý vật tư có được cái nhìn tổng quan và chuẩn xác trước khi tiến hành đặt hàng:

• Xác định chính xác số lượng cửa xả nhánh cần sử dụng cho hệ thống.

• Kiểm tra thông số đường kính ngoài của ống dẫn để chọn quy cách DN của van phù hợp.

• Lựa chọn chất liệu (đồng, inox hay nhựa) dựa trên tính chất hóa lý của nguồn nước và nhiệt độ hoạt động.

• Đối chiếu áp suất đỉnh của máy bơm bảo đảm nằm trong giới hạn chịu tải PN của thiết bị.

• Xác định kiểu kết nối tại công trường là hệ ren thẳng BSP hay ren côn NPT để chọn bước ren trùng khớp.

• Đánh giá môi trường làm việc thực tế để chọn dòng van chịu được tác động của thời tiết nếu lắp ngoài trời.

• Ưu tiên đặt mua sản phẩm đến từ các nhà sản xuất vật tư ngành nước có uy tín lâu năm.

Hướng dẫn lắp đặt van chia nước chi tiết

Quy trình thi công ráp nối van đòi hỏi sự cẩn trọng và tuân thủ đúng các bước kỹ thuật cơ khí để bảo đảm độ bít kín khít tuyệt đối:

Bước 1: Kiểm tra và định vị hệ thống đường ống

Đo đạc khoảng cách không gian lắp đặt, bảo đảm vị trí đặt van có đủ khoảng trống để người vận hành có thể dễ dàng gạt hoặc vặn tay quay mở van.

Bước 2: Làm sạch trọn vẹn các đầu kết nối ren

Lau sạch bụi bẩn, cát đá và mạt sắt ở các đầu ren ống để tránh nguy cơ dị vật lọt vào lòng van làm kẹt bi hoặc rách gioăng cao su bít kín.

Bước 3: Quấn băng tan tạo độ bít kín cho mối nối

Đối với liên kết ren, tiến hành quấn cao su non quanh đầu ren ngoài từ 15 đến 20 vòng theo chiều kim đồng hồ để tạo lớp đệm khít, chống rò rỉ nước âm ỉ.

Bước 4: Siết chặt cụm kết nối cơ học vừa đủ lực

Dùng tay vặn nhẹ thân van vào đầu ống, sau đó dùng mỏ lết siết chặt vừa tay. Tuyệt đối không dùng lực quá mạnh đối với van nhựa vì sẽ gây cháy ren hoặc nứt vỡ vách ren trong của thiết bị.

Bước 5: Tiến hành nâng áp thử nghiệm rò rỉ

Mở van cấp nước tổng đầu nguồn để lưu chất nạp đầy vào lòng van, quan sát kỹ tất cả các đầu ngả xem có hiện tượng thấm nước tại các bước ren hay không.

Bước 6: Thao tác vận hành thử nghiệm chu trình điều hướng

Gạt thử các tay vặn của từng ngả độc lập để kiểm tra tính thông suốt của dòng chảy, bảo đảm cơ chế đóng ngắt dứt khoát và không bị kẹt cơ học bên trong.

Lưu ý khi sử dụng và bảo trì hệ thống

Độ bền vận hành hàng thập kỷ của hệ thống điều phối nước phụ thuộc rất lớn vào quy trình giám sát và bảo dưỡng định kỳ của đơn vị sử dụng.

Người vận hành cần lưu ý luôn thao tác đóng mở tay gạt một cách nhẹ nhàng, tránh việc bẻ giật cục bộ quá mạnh có thể gây gãy ty van hoặc làm biến dạng lõi bi bên trong. Thiết lập một kế hoạch bảo trì định kỳ khoảng sáu tháng một lần để xả cặn vôi, rêu mốc bám dính trong lòng van, ngăn hiện tượng cặn bẩn làm trầy xước bề mặt gioăng làm kín gây rò rỉ ngầm. Khi phát hiện các dấu hiệu thấm nước ở cổ trục tay vặn, cần chủ động ngắt áp để thay thế vòng gioăng đệm mới, tuyệt đối không vận hành hệ thống vượt quá áp suất thiết kế định mức PN của nhà sản xuất để bảo toàn an toàn cơ cơ học dài lâu.

Câu hỏi thường gặp về van chia nước

Chức năng cốt lõi nhất của dòng thiết bị van chia nước này dùng để làm gì?

Thiết bị này được thiết kế chuyên dụng để bóc tách một dòng lưu chất từ một trục ống cấp tổng duy nhất ra thành nhiều nhánh đường ống độc lập, phục vụ đồng thời cho nhiều thiết bị tiêu thụ ở phía sau mà không làm sụt giảm áp lực dòng chảy.

Trong thực tế hệ thống nước sinh hoạt gia đình thì nên ưu tiên chọn loại 2 ngả hay 3 ngả?

Việc lựa chọn hoàn toàn tùy thuộc vào số lượng thiết bị tiêu thụ cuối của bạn. Nếu bạn chỉ cần chia nước cho vòi rửa và máy lọc nước RO dưới gầm tủ bếp thì dòng 2 ngả là phù hợp, ngược lại nếu có thêm đường cấp cho máy rửa bát thì dòng van 3 ngả sẽ là giải pháp đồng bộ tối ưu hơn.

Thiết bị chia ngả dòng nước này có khả năng điều chỉnh lưu lượng mịn được không?

Có, thông qua việc bẻ tay gạt ở các góc mở khác nhau, lõi bi bên trong sẽ thu hẹp hoặc mở rộng tiết diện lòng dẫn, giúp người vận hành dễ dàng tăng giảm áp lực nước xuất ra tại từng đầu ngả theo nhu cầu thực tế.

Chất liệu cấu tạo nào là an toàn và phù hợp nhất đối với mạng lưới cấp nước sạch sinh hoạt?

Đối với nguồn nước sạch dùng trong ăn uống và sinh hoạt, các mác chất liệu như đồng thau tinh luyện hoặc thép không gỉ inox 304 là sự lựa chọn tốt nhất nhờ đặc tính chống rỉ sét vĩnh cửu, không sinh độc tố và đạt độ bền cơ lý cao.

Dòng van phân chia ngả nước này có thể lắp đặt vận hành ở không gian ngoài trời được không?

Hoàn toàn được nếu bạn lựa chọn các dòng van được đúc từ inox 304 hoặc đồng thau dày dặn, có khả năng chống chịu tốt trước các tác động của tia UV và sự thay đổi nhiệt độ của môi trường thời tiết bên ngoài.

Tổng kết

Thiết bị van chia nước đóng vai trò là giải pháp công nghệ vô cùng quan trọng giúp bảo đảm tính tối ưu hóa không gian vật tư, điều hòa áp lực thủy lực và duy trì hiệu suất vận hành linh hoạt cho toàn bộ mạng lưới đường ống dẫn chất lưu. Việc thấu hiểu chi tiết từ kết cấu cơ khí, nguyên lý chuyển hướng dòng đến bảng thông số kỹ thuật định mức của từng dòng mác vật liệu đồng, inox, nhựa sẽ giúp các nhà thầu và đơn vị quản lý đưa ra quyết định thu mua chính xác nhất cho công trình. Đầu tư đúng chủng loại thiết bị ngay từ khâu phê duyệt bản vẽ phối hợp với quy trình thi công siết ren chuẩn chỉ chính là chìa khóa vàng để kiến tạo nên những hệ thống cấp nước kiên cố, bền bỉ dài lâu đối với van chia nước.
