Van Đồng DN25: Quy Cách Kỹ Thuật, Phân Loại Và Giải Pháp Tối Ưu Hệ Thống Đường Ống

Trong thiết kế kết cấu cơ điện và lắp đặt các mạng lưới cấp thoát nước công nghiệp cũng như dân dụng, việc kiểm soát lưu lượng tại các trục nhánh luôn đòi hỏi các thiết bị có độ bền cơ lý cao và khả năng tương thích thủy lực tốt. Đối với phân khúc đường ống kích cỡ nhỏ và trung bình, quy cách van đồng dn25 chính là mắt xích liên kết công nghệ phổ biến nhất, đảm bảo tính toàn vẹn cho dòng chảy. Lựa chọn đúng dòng van không chỉ giúp hệ thống vận hành trơn tru mà còn triệt tiêu các rủi ro về rò rỉ lưu chất, giảm thiểu chi phí bảo dưỡng cho các nhà thầu và đơn vị vận hành tòa nhà.

Van đồng DN25 là gì?

Dưới góc nhìn của các chuyên gia vật tư ngành nước, van đồng dn25 là dòng van nước công nghiệp được chế tạo với phần thân vỏ chủ đạo bằng chất liệu đồng thau hoặc đồng bronzo, sở hữu kích thước đường kính danh nghĩa định quy ước là DN25.

Thông số DN25 tương đương với đường kính trong của lòng ống danh định khoảng 25 mm, được thiết kế đồng bộ để lắp đặt vừa vặn với các dòng ống dẫn có quy cách kích thước hệ inch là 1 inch (tương đương đường kính ngoài thực tế của ống thép hoặc ống nhựa khoảng phi 34 mm). Trong hệ thống cấp phân phối chất lưu, thiết bị đóng vai trò làm điểm chốt chặn điều khiển dòng chảy, cho phép ngắt hoàn toàn hoặc giải phóng dòng lưu chất đi qua phân đoạn trục nhánh. Đồng thau được ưu tiên chọn làm vật liệu cốt lõi nhờ đặc tính cơ học dẻo dai, dễ gia công đúc phôi, chịu được ứng suất kéo và có khả năng chống lại hiện tượng rỉ sét tự nhiên tuyệt đối khi ngâm trong môi trường nước thô hoặc nước sạch sinh hoạt.

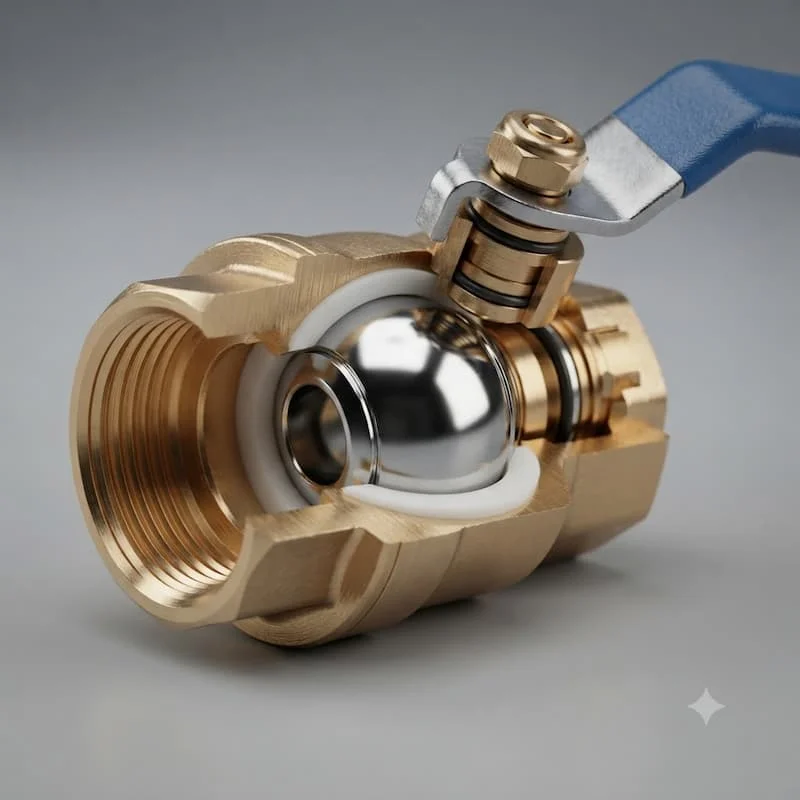

Cấu tạo và nguyên lý hoạt động

Sự ổn định cơ học và năng lực bít kín của dòng van đồng dn25 được quyết định bởi cấu trúc lắp ráp từ sáu thành phần cơ bản:

• Thân van: Lớp vỏ bọc bằng đồng đúc nguyên khối, chịu áp lực tĩnh trực tiếp từ dòng lưu chất.

• Đĩa van hoặc bi van: Bộ phận chuyển động chặn dòng, có thể là quả bi kim loại khoét lỗ hoặc đĩa phẳng bằng đồng.

• Trục van: Ty ren truyền động cơ học liên kết giữa bộ phận điều khiển bên ngoài và lõi chặn bên trong.

• Bộ phận điều khiển: Thiết kế dạng tay gạt vận hành nhanh hoặc tay quay vô lăng xoay nhiều vòng.

• Gioăng làm kín: Hệ đệm bằng hạt nhựa PTFE teflon chịu nhiệt hoặc đệm cao su NBR bọc kín kẽ bệ đỡ.

• Đầu nối cơ học: Phổ biến nhất là hệ ren trong hoặc ren ngoài gia công chính xác ở hai đầu vách van.

Nguyên lý vận hành tổng thể phụ thuộc vào từng kết cấu chuyển động cụ thể của đĩa chặn bên trong. Khi người vận hành tác động lực cơ học vào tay gạt hoặc tay vặn, chuyển động này thông qua trục ty van sẽ làm xoay quả bi van một góc 90 độ hoặc nâng hạ đĩa van theo phương vuông góc, từ đó làm thay đổi diện tích thông thủy của lòng dẫn để đóng ngắt hoặc tiết lưu chất lưu. Sở dĩ van đồng có năng lực chống ăn mòn xuất sắc trong môi trường nước sạch là nhờ cơ chế tự hình thành lớp oxit đồng mỏng thụ động trên bề mặt khi tiếp xúc với oxy, lớp màng này bảo vệ sâu các lớp kim loại bên trong khỏi hiện tượng xâm thực thủy lực và oxy hóa ăn mòn theo thời gian.

Các loại van đồng DN25 phổ biến

Việc phân tách rõ đặc tính vận hành của từng dòng kết cấu giúp nhà thầu dễ dàng đưa ra chỉ định vật tư chính xác nhất cho từng kịch bản kỹ thuật:

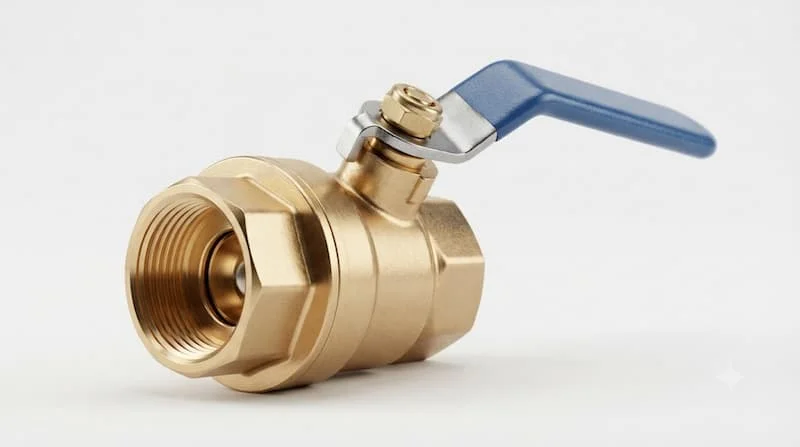

• Van bi đồng DN25: Đây là dòng van thông dụng nhất, sử dụng lõi bi đục lỗ xoay góc, vận hành bằng tay gạt. Thiết bị có ưu điểm đóng mở cực nhanh, lòng van thông suốt hoàn toàn nên độ sụt áp bằng không, thích hợp cho việc đóng ngắt dòng tổng.

• Van cổng đồng DN25: Sử dụng đĩa chặn dạng cửa sập nâng lên hạ xuống bằng tay quay. Van cổng đồng DN25 chuyên dùng cho các đường ống yêu cầu dòng chảy thẳng, không bị đổi hướng, nhưng thời gian đóng mở chậm hơn và không dùng để tiết lưu dòng chảy.

• Van cầu đồng DN25: Thiết kế vách ngăn hình chữ ngã bên trong thân van, điều khiển bằng vô lăng. Van cầu đồng DN25 là giải pháp tối ưu nhất cho các ứng dụng đòi hỏi hiệu chỉnh lưu lượng mịn và chịu nhiệt độ cao như hơi nước nóng.

• Van một chiều đồng DN25: Dòng van vận hành tự động theo cơ chế lá lật hoặc lò xo, Van một chiều đồng DN25 chỉ cho lưu chất đi theo một chiều nhất định và tự động khóa khi có dòng dội ngược, bảo vệ an toàn cho máy bơm.

• Van góc đồng DN25: Cấu trúc cửa vào và cửa ra lệch nhau một góc 90 độ, tích hợp nhiều trong các cụm van phòng cháy chữa cháy hoặc vị trí góc cua hộp kỹ thuật.

Về phương thức đấu nối, dòng van đồng ren DN25 chiếm tỷ trọng lớn nhờ sự tiện lợi, linh hoạt khi lắp đặt cho ống nhỏ. Các kiểu ren trong và ren ngoài giúp kết nối nhanh chóng vào phụ kiện ống dẫn mà không cần mối hàn phức tạp. Các dòng mặt bích ít phổ biến hơn và chỉ xuất hiện trong một vài phân khúc chịu lực kéo lớn đặc thù.

Thông số kỹ thuật cần quan tâm

Khi bóc tách hồ sơ kỹ thuật để duyệt mẫu vật tư cho các dự án, kỹ sư giám sát cần đối chiếu chính xác các thông số hình học và cơ lý định mức sau:

• Kích thước định danh: Chuẩn DN25, tương thích với hệ van đồng 1 inch (phi 34 mm).

• Định mức áp suất làm việc: Thường đạt các cấp tiêu chuẩn PN10, PN16 hoặc PN25 (tương đương khả năng chịu tải tĩnh từ 10 bar đến 25 bar áp lực liên tục).

• Giới hạn nhiệt độ hoạt động: Dao động từ dưới 0 độ C đến trên 120 độ C tùy thuộc hoàn toàn vào vật liệu của vòng gioăng đệm bệ van.

• Vật liệu làm kín: Phổ biến là hạt nhựa cao cấp PTFE chịu nhiệt, chịu ma sát tốt, chống mài mòn.

• Tiêu chuẩn bước ren kết nối: Đạt theo các chứng chỉ tiêu chuẩn ren ISO 228 hoặc chuẩn ren BSPT thông dụng.

So sánh van đồng DN25 với van inox và van nhựa

Mỗi dòng chất liệu cấu tạo đều mang những đặc tính cơ lý riêng biệt, phù hợp với từng phân khúc ngân sách và môi trường môi chất khác nhau:

• Về độ bền và áp suất: Van inox 304/316 có độ cứng cơ học cao nhất, chịu áp lực và nhiệt độ vượt trội hơn van đồng. Van nhựa có giới hạn chịu lực kéo và áp lực va đập cơ học thấp nhất trong ba loại.

• Về khả năng kháng ăn mòn: Van inox đứng đầu khi chống chịu được cả axit đậm đặc. Van đồng dn25 hoạt động xuất sắc trong môi trường nước sạch, khí nén, hơi nóng nhẹ nhưng bị ăn mòn trong môi trường hóa chất mạnh. Van nhựa chống ăn mòn hóa học tốt nhưng dễ bị lão hóa bởi tia UV ngoài trời.

• Về mặt giá thành đầu tư: Van nhựa có chi phí thu mua rẻ nhất, van đồng nằm ở phân khúc tầm trung hợp lý, trong khi van inox có giá thành đắt đỏ nhất.

Kết luận: Bạn nên lựa chọn van đồng cho hệ thống nước sinh hoạt, khí nén và HVAC vì tính kinh tế và độ bền tối ưu. Chỉ nên nâng cấp lên van inox khi đối mặt với môi trường hóa chất ăn mòn cực đoan, và chọn van nhựa cho các ứng dụng xả thải áp suất thấp để tiết kiệm ngân sách.

Vì sao nên chọn đúng van đồng DN25 chất lượng?

Việc tính toán kỹ lưỡng để lắp đặt một cụm van nước DN25 đồng bộ, chính hãng đem lại những lợi ích thực tế rất lớn cho tuổi thọ công trình.

Khi bạn chọn đúng quy cách van đồng chịu áp lực đạt chuẩn, lòng van sẽ đảm bảo thoát nước tốt, duy trì lưu lượng định mức cho các thiết bị đầu cuối mà không gây hiện tượng nghẽn dòng hay sụt áp thủy lực. Thân van dày dặn phối hợp với hệ gioăng teflon chuẩn giúp ngăn chặn hoàn toàn nguy cơ rò rỉ lưu chất ra bên ngoài vách vữa, giảm thiểu tần suất phải dừng hệ thống để bảo trì, sửa chữa, từ đó tiết kiệm tối đa chi phí vận hành cho chủ đầu tư.

Ví dụ thực tế: Tại một dự án tòa nhà văn phòng, nhà thầu cơ điện do muốn cắt giảm chi phí đã sử dụng các dòng van đồng DN25 hàng chợ, thành vách mỏng và gioăng cao su tạp chất cho trục cấp nước nóng trung tâm. Sau sáu tháng vận hành dưới tác động liên tục của nước nóng 80 độ C và áp lực từ bơm tăng áp, các vòng gioăng cao su bên trong van bị nhão nát, gây rò rỉ nước đồng loạt tại các tầng kỹ thuật. Nước tràn ra làm hỏng toàn bộ hệ thống trần thạch cao phía dưới. Nhà thầu sau đó đã phải bỏ ra chi phí gấp hàng chục lần để đình chỉ hoạt động toàn bộ trục nước, tiến hành dỡ bỏ và thay thế bằng dòng van đồng ren DN25 chính hãng chịu nhiệt, một bài học đắt giá về việc sử dụng vật tư kém chất lượng.

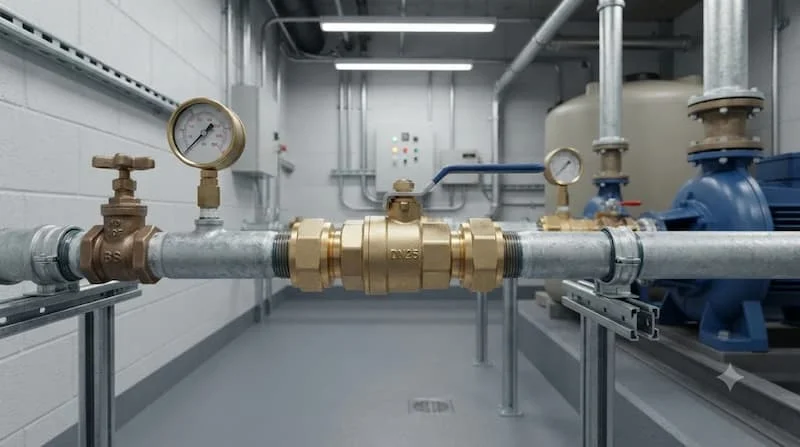

Ứng dụng thực tế của van đồng DN25

Sở hữu đường kính trung bình nhỏ và tính linh hoạt cao, quy chuẩn thiết bị này là sự lựa chọn quen thuộc trên nhiều mặt bằng công nghệ:

• Hệ thống mạng lưới trục cấp nước sạch sinh hoạt tại các khu dân cư, căn hộ chung cư và nhà phố.

• Đường ống điều hòa không khí, dẫn nước lạnh hoặc nước nóng tuần hoàn của hệ thống HVAC trung tâm.

• Trục phân phối khí nén áp suất trung bình trong các xưởng cơ khí, xưởng gara ô tô.

• Hệ thống đường ống châm nhánh của mạng lưới tưới tiêu nông nghiệp công nghệ cao.

• Cụm van đầu ra kết nối trực tiếp với bệ máy bơm nước gia đình.

• Hệ thống đường ống chữa cháy vách tường cứu hỏa PCCC quy mô nhỏ tại các nhà kho.

• Đường ống dẫn nước sơ chế của các nhà máy sản xuất thực phẩm, trạm xử lý nước cấp đô thị.

Khi nào nên sử dụng van đồng DN25?

Quy trình tích hợp dòng thiết bị van chặn này được chỉ định rõ ràng cho các kịch bản kỹ thuật cụ thể:

• Toàn bộ hệ thống đường ống dẫn và phụ kiện kết nối được thiết kế đồng bộ ở cỡ 1 inch (phi 34 mm).

• Môi trường lưu chất vận hành bên trong lòng ống là nước sạch, hơi nước bão hòa nhiệt độ thấp hoặc khí nén sạch.

• Áp suất thủy động của hệ thống duy trì ở mức trung bình, thông thường dao động dưới ngưỡng 16 bar.

• Dự án yêu cầu một dòng thiết bị có tính kháng ăn mòn tự nhiên tốt, độ bền cao nhưng tổng mức đầu tư vật tư ở mức vừa phải, hợp lý.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Quy trình thi công tại công trường rất dễ phát sinh các lỗi chủ quan do người thợ thiếu kinh nghiệm đối chiếu các thông số kỹ thuật của van:

• Chọn sai thông số kích thước: Nhầm lẫn giữa đường kính danh nghĩa DN25 với đường kính ngoài thực tế của ống, dẫn đến việc mua nhầm kích cỡ van lớn hoặc nhỏ hơn ống dẫn.

• Chọn sai chủng loại chức năng: Cố tình sử dụng van cổng đồng DN25 để thực hiện nhiệm vụ tiết lưu, hiệu chỉnh dòng chảy trong thời gian dài, khiến đĩa van bị dòng nước mài mòn, gây hở van hoàn toàn.

• Lắp đặt sai hướng mũi tên chỉ dẫn dòng chảy: Thường xảy ra đối với dòng van một chiều đồng DN25, khiến đĩa van khóa chặt dòng thuận, làm nghẽn dòng và cháy hỏng motor máy bơm tăng áp phía trước.

• Sử dụng lực siết ren quá mạnh: Người thợ dùng mỏ lết vặn ren quá chặt vượt ngưỡng chịu tải lực của đồng thau, làm nứt toác vách ren trong của van ngay tại mối nối.

Checklist chọn van đồng DN25 chuẩn xác

Bộ checklist dưới đây hỗ trợ các kỹ sư thu mua vật tư rà soát kỹ lưỡng chất lượng thiết bị trước khi tiến hành ký biên bản giao nhận hàng:

• Xác định rõ tính chất lý hóa của môi chất làm việc có phù hợp với vật liệu đồng thau hay không.

• Đo đạc kiểm tra quy cách ren đầu ống bảo đảm trùng khớp hoàn toàn với cỡ van đồng 1 inch.

• Chọn đúng kết cấu chức năng (van bi cho đóng mở nhanh, van cầu cho tiết lưu, van một chiều chống chảy ngược).

• Kiểm tra ký hiệu định mức áp suất (PN10, PN16) đúc nổi rõ nét trên thân vách van.

• Xác định kiểu kết nối tại công trường là hệ ren tiêu chuẩn BSP hay ren tiêu chuẩn NPT để chọn van có bước ren tương thích.

• Ưu tiên đặt hàng từ các thương hiệu sản xuất van đồng có uy tín lâu năm, đầy đủ giấy chứng nhận chất lượng.

Hướng dẫn các bước lắp đặt tiêu chuẩn tại công trường

Quy trình ráp nối van vào đường ống cần được thực hiện tuần tự theo đúng các bước kỹ thuật cơ khí để đảm bảo độ bít kín khít tuyệt đối:

Bước 1: Khảo sát và làm sạch đường ống

Kiểm tra hai đầu ống chờ, dùng khăn lau sạch các mạt sắt, cát bụi hoặc ba via còn sót lại sau quá trình cắt ống để tránh dị vật lọt vào làm trầy xước gioăng teflon của van.

Bước 2: Quấn cao su non băng tan kỹ thuật

Quấn băng tan quanh đầu ren ngoài của ống dẫn theo chiều thuận kim đồng hồ khoảng 15 đến 20 vòng, miết chặt để băng tan lấp đầy các khe rãnh ren.

Bước 3: Định vị hướng lắp đặt chính xác

Đối với van một chiều hoặc van cầu, quan sát ký hiệu mũi tên đúc trên thân van để bảo đảm chiều mũi tên trùng khớp tuyệt đối với hướng tiến của dòng lưu chất.

Bước 4: Tiến hành vặn ren siết vừa đủ lực

Gá thân van vào đầu ren ống bằng tay trước để khớp ren, sau đó dùng mỏ lết vặn chặt đều tay. Dừng lực siết khi cảm thấy nặng tay, tuyệt đối không cố vặn ép để tránh làm nứt vỡ cổ ren đồng.

Bước 5: Mở nước thử nghiệm áp lực rò rỉ

Mở van tổng để lưu chất nạp đầy vào khoang van, quan sát kỹ các kẽ ren nối xem có hiện tượng rỉ nước hay thấm ẩm hay không để kịp thời xử lý kỹ thuật.

Các lưu ý vận hành và bảo trì hệ thống

Tuổi thọ hoạt động hàng thập kỷ của hệ thống điều khiển dòng chảy phụ thuộc rất lớn vào quy trình giám sát kỹ thuật định kỳ trong giai đoạn vận hành.

Người thợ vận hành lưu ý tuyệt đối không được vận hành ép hệ thống vượt quá giới hạn áp suất và nhiệt độ định mức PN của nhà sản xuất. Thiết lập một kế hoạch định kỳ khoảng 6 đến 12 tháng để tiến hành đóng mở thử các van ít khi sử dụng, ngăn chặn hiện tượng đóng cặn vôi làm kẹt cứng trục van. Thường xuyên kiểm tra tình trạng bít kín của hệ gioăng đệm, nếu phát hiện có hiện tượng rò rỉ nhẹ ở cổ trục tay gạt, có thể dùng mỏ lết siết nhẹ ốc cổ van để ép chặt lại vòng đệm mà không cần phải tháo dỡ toàn bộ thiết bị.

Câu hỏi thường gặp về van đồng DN25

Kích thước định danh DN25 của van đồng tương đương với bao nhiêu inch hệ Anh?

Trong quy chuẩn kỹ thuật ngành nước, kích cỡ danh nghĩa DN25 hoàn toàn tương đương với quy cách kích thước hệ inch là 1 inch, phù hợp lắp đặt đồng bộ cho các dòng ống dẫn có đường kính ngoài khoảng phi 34 mm.

Dòng thiết bị van đồng quy cách DN25 này phù hợp vận hành tốt nhất trong những môi trường nào?

Thiết bị phát huy hiệu năng cơ lý xuất sắc và độ bền cao nhất khi hoạt động trong môi trường nước sạch sinh hoạt, hệ thống khí nén sạch, dầu nhẹ và hệ thống nước ấm tuần hoàn của các mạng lưới dân dụng.

Van đồng dn25 có khả năng chịu được dòng lưu chất nước nóng hay không?

Có, các dòng van đồng cao cấp tích hợp gioăng đệm làm kín bằng nhựa PTFE có khả năng chịu nhiệt độ vận hành liên tục lên tới 120 độ C, rất thích hợp cho các trục đường ống nước nóng của bình năng lượng mặt trời hoặc lò hơi áp suất thấp.

Trong hệ thống cấp nước trục nhánh gia đình thì nên ưu tiên chọn van bi hay van cổng DN25?

Nếu bạn cần một thiết bị khóa tổng đóng mở nhanh, không làm giảm áp lực nước thì nên chọn van bi đồng DN25. Ngược lại, nếu vị trí lắp đặt yêu cầu dòng chảy thẳng tuyệt đối và đóng mở từ từ để tránh hiện tượng búa nước thì van cổng DN25 là lựa chọn phù hợp hơn.

Thiết bị van đồng quy cách ren DN25 có thể ứng dụng cho mạng lưới khí nén công nghiệp không?

Hoàn toàn được, với đặc tính bít kín khít cao của gioăng teflon và khả năng chịu tải áp suất lên đến 16 bar hoặc 25 bar, van đồng hệ ren hoàn toàn đáp ứng tốt các tiêu chí an toàn kỹ thuật của đường ống khí nén.

Tổng kết

Quy chuẩn van đồng dn25 đóng vai trò là giải pháp chốt chặn thủy lực an toàn và tối ưu, giúp bảo đảm năng lực phân phối lưu lượng ổn định, triệt tiêu rủi ro rò rỉ âm ỉ và duy trì tuổi thọ lâu dài cho toàn bộ hệ thống đường ống 1 inch. Việc nắm vững cấu trúc cơ học, thông số áp suất PN cùng các bước lắp đặt siết ren đúng lực sẽ giúp các kỹ sư và chủ đầu tư đưa ra quyết định thu mua chính xác, loại bỏ hoàn toàn các lỗi kỹ thuật gây tổn thất kinh tế tại công trường. Lựa chọn dòng sản phẩm chất lượng cao ngay từ khâu thiết kế phối hợp với quy trình bảo dưỡng súc rửa định kỳ chính là chìa khóa vàng để kiến tạo nên những hạ tầng cơ điện kiên cố, bền bỉ theo thời gian đối với van đồng dn25.
