1 Way Check Valve: Giải Pháp Tự Động Chống Dòng Chảy Ngược Và Bảo Vệ Đường Ống Công Nghiệp

Trong kỹ thuật vận hành chất lưu, hiện tượng chất lỏng hoặc chất khí đột ngột dội ngược lại trục cấp luôn là tác nhân hàng đầu phá hủy máy bơm, làm hỏng đồng hồ đo và gây vỡ đường ống. Khi hệ thống dừng hoạt động hoặc có sự sụt giảm áp suất đầu nguồn, cột lưu chất nén trên cao sẽ đổ dồn về phía sau với vận tốc và xung lực cực lớn. Để ngăn chặn triệt để rủi ro kỹ thuật này, các kỹ sư cơ điện luôn tích hợp dòng thiết bị chuyên dụng mang tên 1 way check valve. Đây được xem là người gác cổng thủy lực vạn năng, vận hành độc lập không cần năng lượng, giúp bảo toàn tính toàn vẹn và độ bền bỉ dài lâu cho mọi công trình.

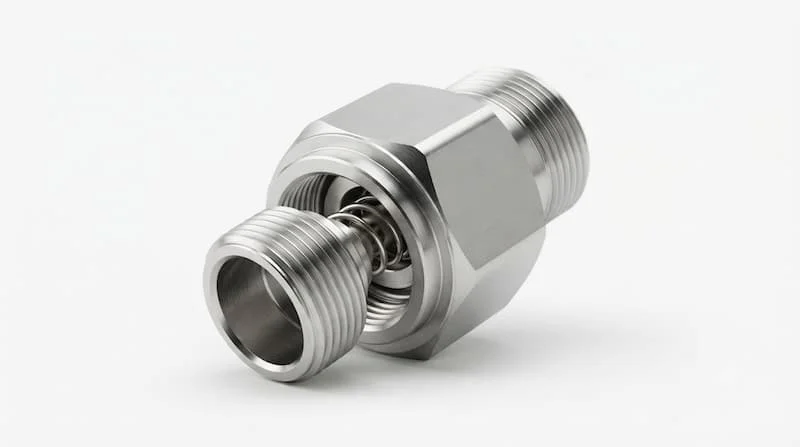

Van một chiều (1 way check valve) là gì?

Dưới góc nhìn chuyên ngành kỹ thuật đường ống, 1 way check valve (thường gọi là van một chiều) là loại van công nghiệp có cơ chế vận hành tự động, chỉ cho phép chất lưu di chuyển theo một hướng duy nhất. Khi xuất hiện bất kỳ dấu hiệu dội ngược dòng nào từ phía sau, van sẽ tự động bít kín lại ngay lập tức.

Sở dĩ thiết bị được định danh là 1 way vì tính năng hình học đặc thù của nó: lòng van cấu tạo như một cánh cửa một chiều, chặn đứng chiều nghịch và giải phóng chiều thuận. Điểm khác biệt cốt lõi giữa 1 way check valve và các dòng van chặn thông thường như van bi hay van cổng là tính tự động hóa tuyệt đối. Van chặn thông thường đòi hỏi con người hoặc motor điện tác động lực để xoay vô lăng, đóng mở trục. Trong khi đó, van một chiều chuyển động hoàn toàn dựa vào áp lực thủy động học của chính lưu chất, giữ vai trò sinh tử trong việc duy trì áp suất tĩnh và ngăn ngừa hiện tượng búa nước phá hủy hệ thống.

Nguyên lý hoạt động của 1 way check valve

Cơ chế vận hành của dòng van này là một minh chứng cho sự tối giản nhưng đạt độ chính xác cơ lý tuyệt đối trong kỹ thuật dòng chảy:

• Khi dòng lưu chất được đẩy đi theo hướng thuận, áp lực thủy động của dòng nước hoặc dòng khí sẽ ép vào đĩa van, thắng được lực nén của lò xo nội bộ hoặc trọng lượng tự thân của đĩa để mở ra, giải phóng tiết diện cho lưu chất đi qua.

• Ngay khi dòng chảy dừng lại hoặc có xu hướng quay lùi, lực đẩy nghịch kết hợp với trọng lực hoặc lực đàn hồi lò xo sẽ lập tức ép chặt đĩa van vào bệ đỡ, chặn đứng dòng chất lưu quay lại đầu nguồn.

Tùy theo cấu trúc cơ học bên trong, van sẽ ứng dụng cơ chế lá lật xoay quanh trục bản lề, cơ chế đĩa đệm lò xo chuyển động tịnh tiến dọc trục, cơ chế quả bóng bọc cao su chuyển động tự do hoặc cơ chế nâng hạ theo phương đứng. Sự vận hành thuần thủy lực này giúp nâng cao độ an toàn tối đa cho hệ thống nhờ loại bỏ hoàn toàn các rủi ro từ sự cố mất điện, đồng thời phản ứng tức thì trong vài phần giây để triệt tiêu các xung lực dội ngược.

Các loại van một chiều phổ biến hiện nay

Việc phân tách rõ cấu trúc của từng dòng thiết bị giúp người kỹ sư dễ dàng định hình phương án lắp đặt tối ưu cho từng phân đoạn công nghệ thực tế.

Van một chiều lá lật (Swing Check Valve)

Sử dụng đĩa van gắn vào trục bản lề có khả năng tự động lật lên khi có dòng chảy thuận. Ưu điểm lớn nhất của dòng van này là lòng van thông thoáng, tổn thất áp suất dọc trục rất nhỏ, phù hợp cho các đường ống nằm ngang dẫn lưu chất thông thường.

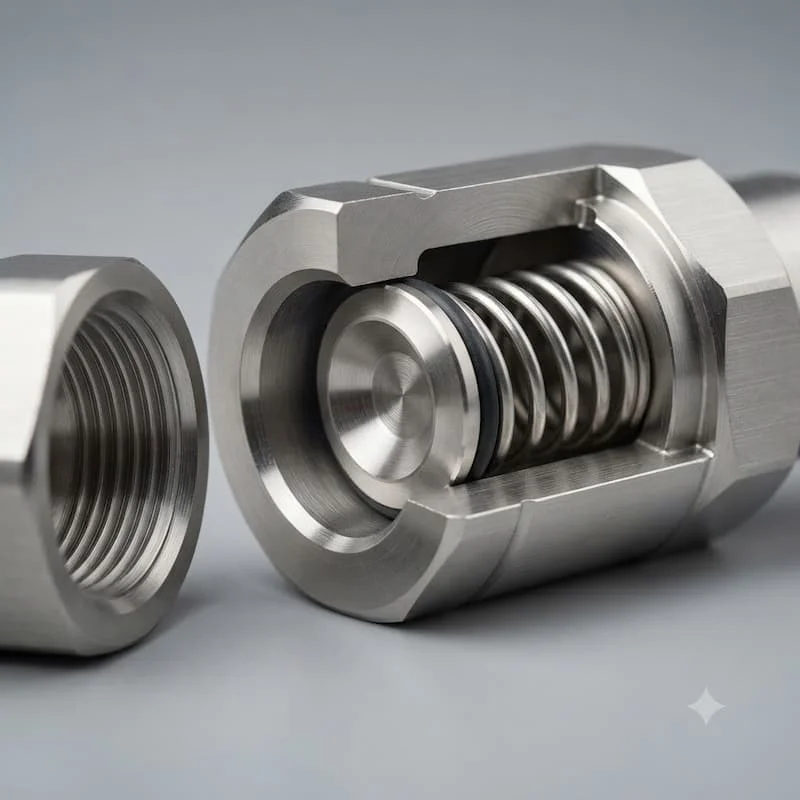

Van một chiều lò xo (Spring Check Valve)

Đĩa van chuyển động tịnh tiến nhờ lực nén của lò xo chịu lực bên trong. Dòng van này đóng ngắt cực kỳ nhanh chóng và dứt khoát, có thể lắp đặt linh hoạt theo nhiều tư thế như phương đứng, phương ngang hay nghiêng mà không sợ giảm hiệu năng cơ học.

Các kết cấu đặc thù khác

• Ball Check Valve: Dòng van quả bóng chuyên dụng cho môi trường nước xả, nước thải có lẫn cặn mịn nhờ cơ chế tự làm sạch khi bóng xoay.

• Lift Check Valve: Cấu trúc đĩa đứng dạng piston nâng hạ, bít kín tuyệt đối nhưng tổn thất áp suất dọc trục tương đối cao.

• Wafer Check Valve và Dual Plate Check Valve: Dòng van một chiều dạng kẹp hoặc dạng cánh bướm đôi, kết cấu siêu mỏng và nhẹ, chuyên dụng cho các không gian hộp kỹ thuật chật hẹp, giảm tải trọng đè lên hệ thống giá đỡ ống dẫn.

Thông số kỹ thuật tiêu chuẩn của 1 way check valve

Để bảo đảm tính tương thích cơ khí tối đa khi bóc tách khối lượng vật tư cho công trình, bạn cần đối chiếu chi tiết bảng thông số kỹ thuật định mức:

Việc nắm vững hướng dòng chảy được đúc nổi bằng mũi tên trên vách ngoài thân van là yếu tố cốt lõi giúp người thợ kỹ thuật tránh được sai lầm lắp ngược thiết bị trong quá trình thi công.

So sánh van một chiều đồng, inox và nhựa

Việc đặt ba dòng chất liệu phổ biến này lên bàn cân so sánh giúp các nhà quản lý vật tư có được cái nhìn tổng quan về giá trị kinh tế và công năng vận hành thực tế của sản phẩm.

• Van một chiều đồng thau (Brass): Khả năng chịu va đập cơ học tốt, bước ren gia công sắc nét, thích hợp cho hệ thống nước sạch dân dụng, hơi nước áp suất thấp. Giá thành hợp lý và tính phổ biến cao.

• Van một chiều thép không gỉ (Stainless Steel): Chế tạo từ inox 304 hoặc 316, bề mặt trơ hoàn toàn trước sự phá hủy của hóa chất tẩy rửa và axit nhẹ. Độ bền cơ lý vĩnh cửu, chịu áp lực và nhiệt độ cực cao nhưng giá thành đầu tư tương đối lớn.

• Van một chiều nhựa (PVC/CPVC): Khối lượng siêu nhẹ, kháng phèn, kháng mặn và axit đậm đặc tuyệt đối, chuyên dụng cho các bể chứa nước biển, hóa chất xi mạ, nuôi trồng thủy sản nhưng chịu nhiệt và áp lực cơ học kém hơn.

Kết luận: Đối với các dự án dân dụng và cấp nước cơ bản, van đồng hoặc gang là giải pháp vạn năng đem lại giá trị sử dụng ổn định. Ngược lại, đối với các dây chuyền hóa chất, thực phẩm hoặc hệ thống nhiệt độ cao, van một chiều inox là sự lựa chọn bắt buộc để bảo toàn độ sạch và tuổi thọ hệ thống.

Tại sao van một chiều lại đóng vai trò sinh tử?

Việc tính toán kỹ lưỡng để tích hợp một chiếc 1 way check valve tương thích hoàn toàn với điều kiện thủy lực thực tế đem lại những giá trị thặng dư kinh tế vô cùng lớn cho đơn vị vận hành.

Lợi ích thực tế đầu tiên là khả năng bảo vệ máy bơm tăng áp khỏi các xung lực phá hủy khi ngắt điện, ngăn dòng nước trên cao dội ngược làm quay ngược bánh công tác gây cháy motor. Cụm van chuẩn kỹ thuật sẽ ngắt dòng dứt khoát ngay khi áp suất thay đổi, triệt tiêu hoàn toàn nguy cơ hao hụt lưu chất trong bồn chứa, giữ cho hệ thống luôn đầy nước để máy bơm không phải chạy không tải. Việc này giúp giảm tải tần suất khởi động ngắt quãng của motor máy bơm cấp, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống cơ điện và giảm thiểu tối đa các chi phí nhân công bảo trì định kỳ.

Ví dụ thực tế: Tại một trạm bơm cấp nước tưới tiêu quy mô lớn, việc nhà thầu thi công lắp đặt sai dòng van một chiều giá rẻ không rõ nguồn gốc ở đầu ra của bơm trục đứng đã dẫn đến hậu quả nghiêm trọng. Khi trạm bơm đột ngột ngắt điện do sự cố lưới điện, áp lực nước từ đồi cao dội ngược về quá lớn làm đĩa van bị gãy đôi. Dòng nước dội ngược tự do làm cánh bơm quay ngược với tốc độ cực cao, gây vỡ buồng bơm và cháy hoàn toàn motor. Sự cố này không chỉ khiến nhà máy phải dừng hoạt động hàng tuần liền mà còn đẩy chi phí khắc phục lên tới hàng trăm triệu đồng, một bài học đắt giá khi xem nhẹ chất lượng của hệ thống van một chiều.

Ứng dụng thực tế của 1 way check valve

Sở hữu nhiều dải thông số kỹ thuật và kích cỡ đa dạng, thiết bị trở thành sự lựa chọn hàng đầu, phủ sóng rộng khắp từ dân dụng cho đến công nghiệp nặng:

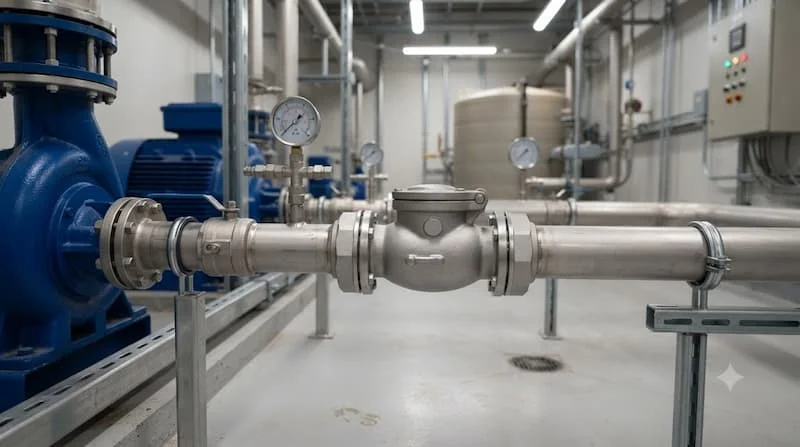

Trong đời sống dân dụng và hạ tầng, thiết bị được lắp đặt phổ biến tại đầu ra của máy bơm tăng áp gia đình, hệ thống đường ống nạp của bồn chứa nước trên mái, mạng lưới tưới tiêu sân vườn tự động, cụm cấp nước của hệ thống bình nước nóng năng lượng mặt trời và các trục đường ống nhánh của hệ thống lọc nước tinh khiết RO.

Trong công nghiệp và kỹ thuật, dòng van này giữ vai trò điều hòa chất lưu trên các đường ống dẫn hóa chất, hệ thống giải nhiệt của máy móc xưởng sản xuất, các đường ống trích nhánh của hệ thống điều hòa không khí trung tâm HVAC, trạm bơm cứu hỏa PCCC và các nhà máy xử lý nước thải tập trung.

Khi nào bạn nên lắp đặt van một chiều?

Quy trình thi công ráp nối cụm thiết bị tự động này được chỉ định rõ ràng trong các kịch bản kỹ thuật cụ thể của mạng lưới chất lưu:

• Tại đầu xả của mọi loại máy bơm: Đây là vị trí kinh điển bắt buộc phải lắp đặt để chặn đứng cột nước áp lực cao dội ngược về buồng bơm khi máy ngừng chạy.

• Tại đường nạp của các bể chứa, bồn chứa nước: Giúp duy trì lưu lượng ổn định trong bồn, ngăn hiện tượng nước tự động rút ngược ra ngoài khi đường ống chính bị sụt áp.

• Trên các trục đường ống thẳng đứng dẫn lên cao: Giúp giữ lại cột chất lỏng trong lòng ống dẫn, tránh việc bơm phải mồi lại nước mỗi khi khởi động lại.

• Các vị trí đấu nối hệ thống lọc nước áp lực cao: Bảo đảm dòng nước tinh khiết đi theo đúng chu trình công nghệ, không bị áp lực ngược làm rách màng lọc.

Những sai lầm thường gặp khi chọn van một chiều

Dù là dòng thiết bị có cấu trúc cơ học tinh giản, quy trình thu mua vật tư vẫn rất dễ phát sinh các lỗi định hình sai lệch làm suy giảm hiệu năng của hệ thống thủy lực:

• Lựa chọn sai kích thước đường kính: Mua van dựa theo cảm tính mà không đo đạc quy cách phi ống dẫn thực tế tại công trường.

• Nhầm lẫn kiểu kết nối và bước ren: Mua van hệ ren NPT của Mỹ để vặn vào phụ kiện ren hệ BSP thông dụng, gây hiện tượng lệch bước ren, làm cháy ren và rò rỉ nước ở cổ nối.

• Lựa chọn sai mác vật liệu cấu tạo: Sử dụng van một chiều nhựa chịu áp lực thấp vào hệ thống bơm áp cao, hoặc dùng van đồng thau cho môi trường hóa chất ăn mòn cực đoan.

• Lắp ngược hướng mũi tên dòng chảy: Bỏ qua chỉ dẫn hình học trên thân van dẫn đến việc đĩa van chặn đứng hoàn toàn dòng chảy thuận, khiến máy bơm bị nghẹt dòng và cháy nổ.

• Mua sản phẩm trôi nổi kém chất lượng: Sử dụng van không có thương hiệu rõ ràng với phần lò xo nội bộ dễ bị gỉ sét, kẹt cứng chỉ sau vài tuần ngâm nước.

Checklist chọn đúng loại 1 way check valve

Để quy trình lựa chọn và mua sắm vật tư đạt độ chuẩn xác cơ khí cao nhất, bạn nên đối chiếu nghiêm túc bộ checklist kiểm tra dưới đây trước khi tiến hành đặt hàng:

• Xác định môi trường lưu chất là nước sạch, nước thải, hơi nóng hay hóa chất để chọn vật liệu phù hợp.

• Kiểm tra chính xác kích thước đường ống dẫn tương thích với quy cách DN của van.

• Xác định áp lực tĩnh và áp lực động tối đa của hệ thống để chọn định mức áp suất phù hợp.

• Đánh giá nhiệt độ đỉnh của lưu chất hoạt động bảo đảm nằm trong ngưỡng an toàn của vật liệu van.

• Đối chiếu tiêu chuẩn kết nối tại công trường là nối ren hay nối bích tiêu chuẩn JIS, ANSI, DIN, BS.

• Xác định tư thế bố trí ống thực tế (ngang hay đứng) để lựa chọn cơ chế đĩa lật hay đệm lò xo.

• Ưu tiên lựa chọn sản phẩm đến từ các nhà sản xuất vật tư đường ống có uy tín lâu năm trên thị trường.

Hướng dẫn lắp đặt chi tiết tại công trường

Quy trình thi công lắp đặt van một chiều đòi hỏi sự cẩn trọng và tuân thủ đúng các bước kỹ thuật cơ khí để bảo đảm thiết bị vận hành hoàn hảo:

Bước 1: Kiểm tra hướng mũi tên dòng chảy

Quan sát kỹ thân van để định vị đúng chiều mũi tên đúc nổi trùng khớp 100% với hướng di chuyển tiến của dòng nước thiết kế.

Bước 2: Làm sạch toàn bộ lòng đường ống dẫn

Lau sạch bụi bẩn, cát đá và mạt sắt ở các đầu nối để tránh nguy cơ dị vật lọt vào làm kẹt đĩa van hoặc rách gioăng cao su bít kín bên trong lòng van.

Bước 3: Lắp đặt van vào vị trí kết nối

Đối với van nối ren, tiến hành quấn cao su non quanh đầu ren ngoài trước khi vặn. Đối với van nối bích, đặt gioăng đệm vào giữa hai mặt bích rồi xỏ bu lông.

Bước 4: Siết chặt các mối kết nối cơ học vừa đủ lực

Dùng dụng cụ chuyên dụng siết chặt đều tay. Tuyệt đối không siết quá mạnh tay đối với các dòng van nhựa vì sẽ gây nứt vỡ vách ren hoặc nứt tai bích của thiết bị.

Bước 5: Tiến hành nâng áp thử nghiệm hệ thống

Mở van cấp nước đầu nguồn để nước nạp vào đường ống, nâng dần áp lực lên ngưỡng thiết kế để kiểm tra xem có hiện tượng rò rỉ tại các mối nối hay không.

Bước 6: Quan sát năng lực ngắt dòng thực tế

Khởi động và ngắt máy bơm liên tục vài lần để kiểm tra chuyển động đóng mở của đĩa van, bảo đảm thiết bị hoạt động êm ái, ngắt dòng dứt khoát và không bị kẹt cơ học.

Lưu ý bảo dưỡng giúp tăng tuổi thọ van

Độ bền vận hành hàng thập kỷ của cụm van một chiều tự động phụ thuộc rất lớn vào ý thức và quy trình bảo dưỡng định kỳ của đơn vị sử dụng.

Người vận hành cần thiết lập một kế hoạch bảo trì định kỳ khoảng 6 đến 12 tháng một lần. Tiến hành tháo cụm van ra khỏi trục ống để súc rửa làm sạch toàn bộ rêu mốc, cặn vôi và cát mịn bám ngụ xung quanh đĩa chặn và bệ đỡ đĩa van. Việc tích tụ các tạp chất này lâu ngày là nguyên nhân chính gây ra hiện tượng kẹt cứng đĩa van cơ học, khiến van không thể đóng khít hoàn toàn. Bên cạnh đó, cần thường xuyên kiểm tra độ đàn hồi của lò xo và tính nguyên vẹn của các vòng gioăng cao su làm kín, thay thế linh kiện kịp thời nếu có dấu hiệu lão hóa vật liệu để bảo toàn năng lực chặn dòng tuyệt đối của hệ thống.

Câu hỏi thường gặp

Bản chất kỹ thuật của thiết bị 1 way check valve là gì?

Đây là dòng van công nghiệp vận hành hoàn toàn tự động dựa vào áp suất dòng chảy, có chức năng duy nhất là cho phép chất lưu đi qua theo một hướng cố định và chặn đứng hoàn toàn nguy cơ dòng chảy dội ngược lại phía sau.

Điểm khác biệt cốt lõi giữa van một chiều và van bi thông thường là gì?

Van bi là dòng van chặn đòi hỏi con người tác động cơ học để đóng mở và có thể cho lưu chất đi qua theo cả hai chiều. Trong khi đó, van một chiều vận hành hoàn toàn tự động bằng áp lực nước nội bộ và chỉ cho lưu chất đi theo một chiều duy nhất.

Dòng van chặn một chiều này có thể lắp đặt theo phương thẳng đứng đứng được không?

Được, nếu bạn sử dụng dòng van một chiều lò xo hoặc van một chiều chữ ngã dạng nâng, với điều kiện hướng dòng chảy tiến của chất lưu phải đi từ dưới đẩy lên trên để áp lực nước thắng được trọng lực và lực nén lò xo.

Chất liệu cấu tạo nào là tốt nhất cho các hệ thống cấp nước sinh hoạt hiện nay?

Đối với hệ thống nước sạch dân dụng, chất liệu đồng thau hoặc inox 304 là sự lựa chọn tối ưu nhất nhờ độ bền cơ học cao, không rỉ sét và đảm bảo các tiêu chuẩn an toàn vệ sinh nguồn nước.

Tuổi thọ trung bình của một cụm van một chiều công nghiệp kéo dài trong bao lâu?

Nếu được lựa chọn đúng thông số kỹ thuật, lắp đặt chuẩn chỉ và định kỳ bảo dưỡng súc rửa cặn bẩn, một cụm van một chiều chính hãng chất lượng cao có thể vận hành ổn định bền bỉ từ 5 đến trên 10 năm.

Kết luận

Thiết bị 1 way check valve đóng vai trò là mắt xích công nghệ vô cùng quan trọng giúp bảo đảm tính tự động hóa, điều hòa áp lực thủy lực và duy trì hiệu suất vận hành ổn định cho toàn bộ hệ thống bồn chứa và đường ống chất lưu. Việc thấu hiểu tường tận từ cấu tạo cơ khí, nguyên lý hoạt động đến bảng thông số kỹ thuật định mức của từng dòng vật liệu đồng, inox, nhựa sẽ giúp các kỹ sư và chủ đầu tư đưa ra quyết định mua sắm vật tư chính xác nhất cho công trình. Đầu tư đúng chủng loại thiết bị ngay từ đầu kết hợp với quy trình lắp đặt chuẩn chỉ và bảo dưỡng định kỳ chính là chìa khóa vàng giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành, loại bỏ hoàn toàn nguy cơ rò rỉ và nâng cao tuổi thọ cho toàn bộ mạng lưới đường ống bền vững dài lâu đối với 1 way check valve.
