Van Chịu Áp Suất Cao Là Gì? Thông Số, Phân Loại Và Cách Chọn Chuẩn

Trong các hệ thống công nghiệp nặng như nhà máy nhiệt điện, lọc hóa dầu hay hệ thống hơi đường ống dài, sự cố rò rỉ hoặc vỡ van không chỉ gây thất thoát tài sản mà còn tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng. Do đó, việc lựa chọn đúng van chịu áp suất cao đóng vai trò là "chốt chặn" sinh tử, bảo vệ toàn bộ hạ tầng trước mức áp lực và nhiệt độ vượt ngưỡng thông thường.

Tuy nhiên, áp suất cao trong thực tế không phải là một con số cố định mà biến thiên theo tiêu chuẩn, vật liệu và môi chất làm việc. Bài viết này sẽ phân tích toàn diện từ cấu tạo, nguyên lý, các dòng van phổ biến cho đến hướng dẫn lựa chọn chuẩn xác dưới góc nhìn kỹ thuật.

Van Chịu Áp Suất Cao Là Gì?

Van chịu áp suất cao là loại van công nghiệp được thiết kế, chế tạo và kiểm định khắt khe để làm việc ổn định trong các hệ thống có mức áp lực vượt trội so với tiêu chuẩn dân dụng, đảm bảo khả năng đóng mở, điều tiết và làm kín tuyệt đối.

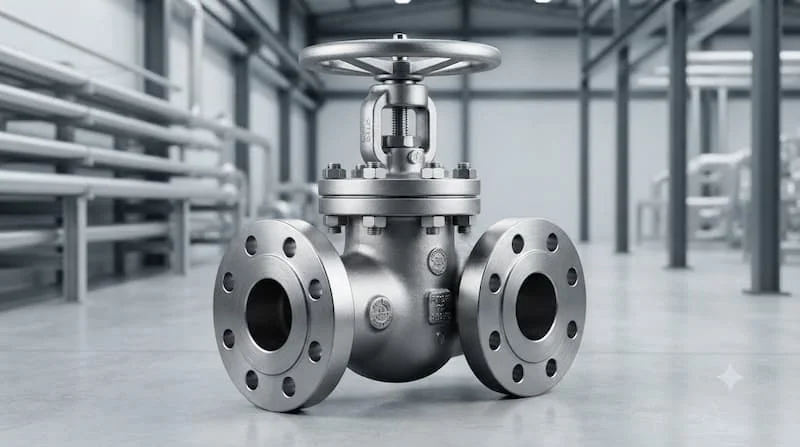

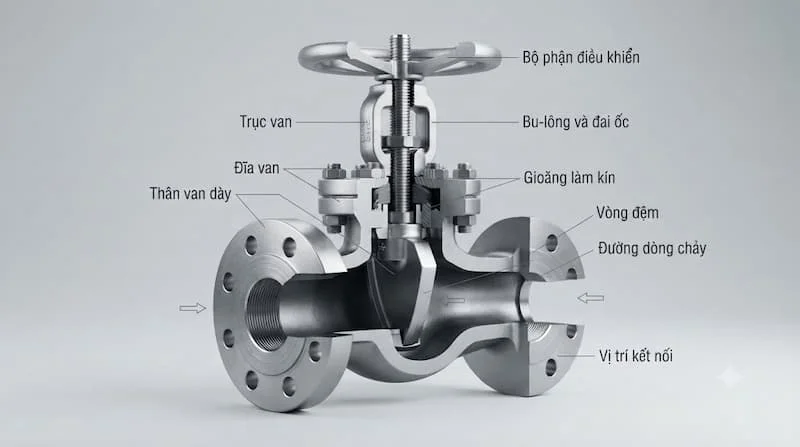

Về mặt kết cấu, để chịu được áp lực cực lớn mà không bị biến dạng hay xé rách, thiết bị phải được tối ưu hóa đồng bộ trên từng bộ phận:

• Thân van: Thường chế tạo từ thép rèn hoặc hợp kim dày, kết cấu đúc nguyên khối nặng hơn nhiều so với van thông thường.

• Bộ phận đóng mở: Đĩa van, bi van hay con lăn được gia công chính xác, chống mài mòn dưới vận tốc dòng chảy cao.

• Gioăng và vật liệu làm kín: Sử dụng các dải kim loại chịu áp, graphite dẻo hoặc PTFE gia cường thay vì cao su mềm.

• Kiểu kết nối: Ưu tiên kết nối hàn đối đầu (Butt Weld), hàn socket hoặc mặt bích dày theo tiêu chuẩn Class/PN cao.

• Cấp áp suất: Xác định rõ khả năng chịu lực qua các chỉ số như PN40, PN100, Class 600 hay Class 1500.

Khái niệm "áp suất cao" hoàn toàn mang tính tương đối. Một dòng van chịu áp lực cao trong ngành cấp nước (như PN25, PN40) có thể chỉ được xếp vào hàng áp suất trung bình trong ngành lọc dầu (nơi thường sử dụng Class 900 hay Class 2500). Việc đánh giá chính xác phải dựa trên sự kết hợp giữa chỉ số PN/Class, áp suất làm việc thực tế và nhiệt độ vận hành của môi chất.

Nguyên Lý Làm Việc Của Van Chịu Áp Suất Cao

Về mặt tổng thể, lưu chất đi từ đường ống qua thân van, đi qua cơ cấu đóng/mở và thoát ra cửa xả. Tuy nhiên, điểm khác biệt lớn nhất nằm ở cách van kiểm soát nội lực lớn từ môi chất tác động lên các bề mặt tiếp xúc.

Khi van ở trạng thái đóng, bộ phận đóng kín phải chịu toàn bộ lực ép vuông góc từ dòng lưu chất áp suất cao. Lúc này, seat van (vòng làm kín) và thân van giữ vai trò chịu lực chính. Sự kết hợp giữa bề mặt gia công siêu phẳng và lực ép cơ học sẽ triệt tiêu hoàn toàn khe hở, ngăn chặn dòng chảy rò rỉ ra ngoài.

Khi van chuyển sang trạng thái mở, cơ cấu điều khiển tạo ra đường lưu thông cho môi chất. Thiết bị đòi hỏi thiết kế khí động học tối ưu ở lòng van để giảm thiểu hiện tượng sụt áp, hạn chế tối đa sự xói mòn vật liệu do va đập thủy lực (water hammer) hoặc dòng chảy xoáy tốc độ cao gây ra.

Chính vì phải vận hành trong môi trường khắc nghiệt như vậy, van chịu áp lực cao bắt buộc phải đáp ứng 5 tiêu chuẩn kỹ thuật cốt lõi:

1. Thành van đủ độ dày và bền cơ học để không bị xé nứt.

2. Kết cấu cơ khí gia cường chống cong vênh trục van.

3. Vật liệu thân và các chi tiết bên trong tương thích hoàn toàn với môi chất.

4. Seat/gioăng làm kín chịu được sự suy giảm chất lượng do nhiệt độ và hóa chất.

5. Bắt buộc phải trải qua quá trình thử áp bằng hydro hoặc khí nén trước khi xuất xưởng.

Các Loại Van Chịu Áp Suất Cao Phổ Biến

Tùy thuộc vào vị trí lắp đặt và yêu cầu điều tiết, các kỹ sư sẽ chọn dòng van có kết cấu cơ học phù hợp:

1. Van bi áp suất cao (High Pressure Ball Valve)

Sử dụng một quả cầu đục lỗ để đóng mở. Ưu điểm nổi bật là thao tác đóng mở nhanh (chỉ cần quay $90^\circ$), khả năng làm kín rất tốt và chịu được dòng lưu chất có áp lực lớn. Loại van này thường được sản xuất bằng thép rèn với kiểu kết nối ren chịu áp, hàn socket hoặc mặt bích chuẩn Class 600 - Class 1500.

2. Van cổng áp suất cao (High Pressure Gate Valve)

Chuyên dùng cho các tuyến đường ống chính cần đóng hoặc mở hoàn toàn dòng chảy. Khi mở hoàn toàn, đĩa van rút hẳn khỏi dòng lưu thông nên tổn thất áp suất gần như bằng không. Dòng van cổng đĩa nêm hoặc van cổng song song bằng thép rèn là lựa chọn bắt buộc cho các đường ống công nghiệp nặng.

3. Van cầu áp suất cao (High Pressure Globe Valve)

Có cấu tạo lòng van dạng yên ngựa, tối ưu cho nhiệm vụ điều tiết lưu lượng. Mặc dù tạo ra độ sụt áp lớn hơn van bi hay van cổng, van cầu lại có độ kín tuyệt đối và khả năng làm việc bền bỉ trong môi trường hơi nóng áp suất cao (High Pressure Steam).

4. Van một chiều áp suất cao (High Pressure Check Valve)

Đảm nhận vai trò tự động ngăn dòng chảy ngược bảo vệ máy bơm và thiết bị đo. Tùy thuộc vào kiến trúc đường ống, van một chiều áp suất cao có các dạng như lá lật (swing), cối (wafer), nâng (lift) hoặc piston, đáp ứng tốt các cú va đập áp lực lớn.

5. Van kim áp suất cao (High Pressure Needle Valve)

Sở hữu đầu ty van dạng kim thuôn nhọn, chuyên dùng cho các đường ống kích thước nhỏ (instrumentation). Van kim cho phép điều chỉnh lưu lượng cực kỳ chính xác và thường xuất hiện trong các hệ thống thủy lực, trạm đo gas hoặc phòng thí nghiệm áp suất cao.

Thông Số Kỹ Thuật Quan Trọng Của Van Chịu Áp Suất Cao

Chọn đúng thông số kỹ thuật là yếu tố quyết định 90% độ an toàn và tuổi thọ của hệ thống. Bạn không nên đặt mua van nếu chưa làm rõ các chỉ số dưới đây:

Cấp áp suất PN (Pressure Nominal)

Chỉ số PN thể hiện áp suất danh nghĩa của van ở nhiệt độ tiêu chuẩn ($20^\circ\text{C}$):

• PN10 - PN25: Áp suất thấp và trung bình.

• PN40 - PN63: Bắt đầu bước vào dải áp suất cao công nghiệp.

• PN100, PN160, PN250, PN320: Dải áp suất siêu cao, dành riêng cho các ngành hóa chất, thủy lực nặng và hơi quá nhiệt.

Lưu ý: PN40 không có nghĩa là van sẽ làm việc an toàn ở áp suất 40 bar tại mọi mức nhiệt độ. Khi nhiệt độ tăng, khả năng chịu áp của vật liệu sẽ suy giảm đáng kể.

Cấp áp suất Class (ASME/ANSI)

Đối với hệ thống thiết kế theo tiêu chuẩn Mỹ, cấp áp suất được phân chia thành các thang Class: Class 150, Class 300, Class 600, Class 900, Class 1500, Class 2500. Cấp Class càng cao, thân van càng dày và bích kết nối càng lớn.

Kích thước đường ống (DN)

Kích thước danh nghĩa của van (DN15, DN25, DN50, DN100, DN150...) phải tương thích hoàn toàn với đường kính trong của ống nối để đảm bảo tính toán lưu lượng chính xác.

Vật liệu chế tạo

• Thép rèn (A105, F11, F22): Chịu lực cơ học và áp suất cực cao, chuyên dùng làm thân van áp lực nặng.

• Thép carbon (A216 WCB): Phổ biến trong ngành dầu khí và hệ thống hơi.

• Inox 304/304L & 316/316L: Chống ăn mòn ưu việt, phù hợp cho hóa chất và môi trường khắc nghiệt.

Nhiệt độ làm việc (Pressure-Temperature Rating)

Luôn kiểm tra biểu đồ mối quan hệ giữa áp suất và nhiệt độ (P-T Rating). Một van chịu được 100 bar ở $25^\circ\text{C}$ có thể chỉ còn chịu được 60 bar nếu nhiệt độ tăng lên $400^\circ\text{C}$.

Van Chịu Áp Suất Cao Khác Gì Van Thông Thường?

Nhiều người dùng thường mắc sai lầm khi cho rằng van DN50 nào cũng có thể lắp vừa và hoạt động giống nhau. Bảng so sánh dưới đây sẽ chỉ ra sự khác biệt bản chất:

Mẹo chuyên gia: Kích thước DN chỉ là thông số về đường kính. Hai chiếc van cùng là DN50 nhưng loại Class 150 sẽ có trọng lượng, độ dày và khả năng chịu lực kém xa loại Class 1500.

Tại Sao Vật Liệu Ảnh Hưởng Đến Khả Năng Chịu Áp Suất?

Khả năng chịu áp lực của van không chỉ đến từ độ dày của thân van mà phụ thuộc bản chất vào cấu trúc mạng tinh thể của vật liệu. Khi áp suất bên trong tăng lên, thành van phải chịu một lực kéo dãn cực lớn.

• Thép carbon & Thép rèn: Có độ bền kéo (tensile strength) và giới hạn chảy (yield strength) rất cao. Thép rèn qua quá trình dập áp lực lớn giúp loại bỏ hoàn toàn các rỗ khí bên trong, tạo ra khả năng chịu áp lực lý tưởng cho hệ thống công nghiệp.

• Inox 304 và 316/316L: Không chỉ cung cấp độ bền cơ học tốt mà còn bổ sung khả năng chống ăn mòn hóa học. Trong môi trường có muối hoặc axit, nếu vật liệu bị ăn mòn làm mỏng thành van, van sẽ bị xé rách dù ban đầu đáp ứng đủ cấp áp. Inox 316L với hàm lượng Carbon thấp giúp hạn chế ăn mòn tinh thể tại các mối hàn.

• Thép hợp kim (Chrom-Moly): Được bổ sung Chromium và Molybdenum giúp van duy trì độ bền cơ học tốt ở nhiệt độ cao trên $500^\circ\text{C}$ mà không bị dẻo hóa hay biến dạng.

Không có vật liệu nào "tốt nhất cho mọi trường hợp", chỉ có vật liệu phù hợp nhất khi đặt trong bài toán tổng hòa giữa: Môi chất + Áp suất làm việc + Nhiệt độ vận hành.

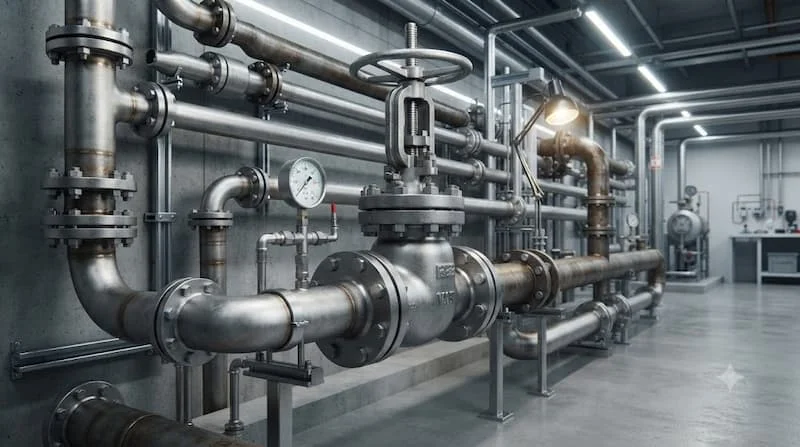

Van Chịu Áp Suất Cao Được Sử Dụng Ở Đâu?

Nhờ đặc tính vận hành tin cậy trong điều kiện khắc nghiệt, dòng van này xuất hiện trong hầu hết các hạ tầng kỹ thuật quan trọng:

• Môi chất nước áp lực: Các trạm bơm cấp nước cao áp, hệ thống thủy điện, xưởng ép thủy lực.

• Nhà máy nhiệt điện & Hệ thống hơi: Kiểm soát dòng hơi quá nhiệt áp suất cao từ nồi hơi (boiler) đến tuabin phát điện.

• Ngành lọc hóa dầu & Khai thác: Lắp đặt trên các đầu giếng khoan, đường ống dẫn dầu thô và hệ thống chưng cất.

• Hệ thống khí nén & Hóa chất: Các trạm nén khí cao áp, nhà máy sản xuất hóa chất vận hành dưới điều kiện áp suất phản ứng lớn.

Những Sai Lầm Khi Chọn Van Chịu Áp Suất Cao

Rất nhiều sự cố vỡ ống hoặc dừng máy đột xuất xuất phát từ những nhận thức chưa đúng trong khâu thu mua:

1. Chỉ quan tâm đến kích thước DN: Mua van DN80 mà bỏ qua chỉ số Class/PN khiến van bị xé rách ngay khi mở nguồn lưu chất.

2. Chọn PN bằng đúng áp suất vận hành: Hệ thống chạy 40 bar nhưng lại chọn đúng van PN40. Khi có hiện tượng biến động áp suất (tăng áp đột ngột), van sẽ rơi vào trạng thái nguy hiểm.

3. Bỏ qua yếu tố nhiệt độ: Chọn van theo áp suất tiêu chuẩn $20^\circ\text{C}$ nhưng lại đem sử dụng cho môi chất $350^\circ\text{C}$, dẫn đến việc suy giảm 30-50% khả năng chịu áp của van.

4. Không chú ý đến tính chất môi chất: Dùng van thép carbon cho môi chất chứa hóa chất ăn mòn khiến thân van bị mục rỗng từ bên trong.

5. Ưu tiên giá rẻ: Tiết kiệm một khoản chi phí nhỏ khi mua van kém chất lượng có thể dẫn đến thiệt hại hàng tỷ đồng nếu nhà máy phải ngừng hoạt động do sự cố rò rỉ.

Quy Trình Chọn Van Chịu Áp Suất Cao Phù Hợp

Để chọn đúng model ngay từ lần đầu tiên, đội ngũ kỹ thuật nên tuân thủ theo quy trình các bước sau:

1. Xác định loại môi chất: Nước, Hơi nóng, Dầu, Khí, Hóa chất...

2. Xác định áp suất làm việc: Áp suất cực đại (Working Pressure) và áp suất thiết kế của hệ thống.

3. Xác định nhiệt độ vận hành: Nhiệt độ làm việc tối đa của môi chất.

4. Xác định kích thước ống: Đường kính danh nghĩa (DN hoặc Inch).

5. Lựa chọn cấp áp suất: PN40, PN100... hoặc Class 300, 600, 1500...

6. Chọn vật liệu thân van: Thép rèn A105, Inox 316, Thép A216 WCB...

7. Kiểm tra vật liệu đệm kín: Seat kim loại (Metal-to-Metal) hay R-PTFE/Graphite.

8. Chọn loại van theo công năng: Van bi, Van cổng, Van cầu, Van một chiều hay Van kim.

9. Xác định kiểu kết nối: Mặt bích RTJ, Hàn Socket SW, Hàn đối đầu BW hay Nối ren NPT.

10. Đối chiếu tiêu chuẩn chế tạo: API 6D, API 600, BS 1868, ASME B16.34.

11. Kiểm tra chứng nhận thử áp: Pressure Test Certificate / Mill Test Report từ nhà sản xuất.

12. Tra cứu bảng P-T Rating: Kiểm tra lại mối quan hệ áp suất - nhiệt độ trên catalogue chính hãng trước khi quyết định.

Lưu Ý Khi Lắp Đặt Và Vận Hành

Lựa chọn van chuẩn mới chỉ là điều kiện cần, khâu thi công và vận hành đúng quy trình mới đảm bảo hệ thống làm việc an toàn:

• Vệ sinh đường ống: Xả sạch mạt hàn, cát sạn bên trong ống trước khi gắn van. Bụi bẩn bám vào mặt làm kín dưới áp lực cao sẽ làm trầy xước seat van gây rò rỉ vĩnh viễn.

• Lắp đúng chiều: Kiểm tra kỹ mũi tên chỉ hướng dòng chảy trên thân van (đặc biệt là van cầu và van một chiều).

• Quy trình siết bích: Siết các bu-lông mặt bích theo hình đối xứng (đường chéo) bằng cờ-lê lực đúng tiêu chuẩn, tránh hiện tượng lệch mặt bích gây biến dạng gioăng.

• Không dùng tay công quá dài: Việc nối dài tay vặn để siết van có thể làm cong ty van hoặc vỡ đĩa van bên trong.

• Chạy thử áp an toàn: Thử áp hệ thống nâng từng nấc áp lực, kiểm tra kỹ các điểm nối bích và cổ van trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp Về Van Chịu Áp Suất Cao

1. Van PN40 có luôn chịu được áp suất 40 bar không?

Không. Chỉ số PN40 thể hiện khả năng chịu áp 40 bar ở nhiệt độ môi trường . Nếu nhiệt độ làm việc tăng lên $200^\circ\text{C}$ hoặc $300^\circ\text{C}$, áp suất làm việc an toàn cho phép sẽ giảm xuống thấp hơn 40 bar.

2. Van chịu áp suất cao Class 600 tương đương với bao nhiêu bar?

Trong điều kiện nhiệt độ tiêu chuẩn, van Class 600 có thể chịu được áp lực khoảng 100 bar (tương đương PN100). Tuy nhiên, con số chính xác phải được tra cứu trên bảng Pressure-Temperature Rating của vật liệu làm van.

3. Có phải cứ van inox là chịu được áp suất cao?

Không hoàn toàn đúng. Van inox mỏng đúc theo tiêu chuẩn dân dụng chỉ chịu được áp lực từ 10 - 16 bar. Khả năng chịu áp phụ thuộc vào độ dày thành van, kết cấu gia cường, kiểu kết nối và cấp áp thiết kế chứ không chỉ phụ thuộc vào vật liệu inox.

Kết Luận

Đảm bảo an toàn cho hệ thống áp lực cao bắt đầu từ việc thấu hiểu và lựa chọn chính xác từng thông số van chịu áp suất cao. Đừng bao giờ đánh đổi sự an toàn của công trình lấy một sản phẩm van không rõ nguồn gốc hay không đáp ứng đủ cấp áp suất.

Bạn đang cần tìm dòng van chịu áp lực cao cho dự án của mình? Hãy liên hệ ngay với đơn vị cung cấp van công nghiệp uy tín. Hãy chuẩn bị trước các thông số: DN + Áp suất làm việc + Nhiệt độ + Môi chất + Kiểu kết nối để nhận được tư vấn model chuẩn xác nhất đối với van chịu áp suất cao.
