Van Xả Khí Ống Nước Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng

Trong vận hành hệ thống cấp thoát nước, thủy lợi hay PCCC, sự chênh lệch áp suất và hiện tượng bong bóng khí tích tụ bên trong đường ống luôn là nguyên nhân hàng đầu gây sụt giảm lưu lượng, rò rỉ và hư hỏng thiết bị. Không khí xâm nhập vào mạng lưới sẽ chiếm chỗ của nước, tạo ra các "túi khí" gây tắc nghẽn cục bộ. Để giải quyết triệt để vấn đề này, van xả khí ống nước được xem là thiết bị phụ kiện bắt buộc phải có trên các tuyến ống nhằm bảo vệ an toàn cho toàn bộ hệ thống.

Tuy nhiên, việc hiểu sai cơ chế vận hành hoặc chọn sai kích thước, cấp áp suất van xả khí có thể dẫn đến thất thoát nước, gây búa nước hoặc thậm chí làm vỡ ống. Bài viết này sẽ phân tích chi tiết toàn bộ kiến thức kỹ thuật, cấu tạo, nguyên lý và kinh nghiệm lựa chọn van chuẩn xác nhất.

Van Xả Khí Ống Nước Là Gì?

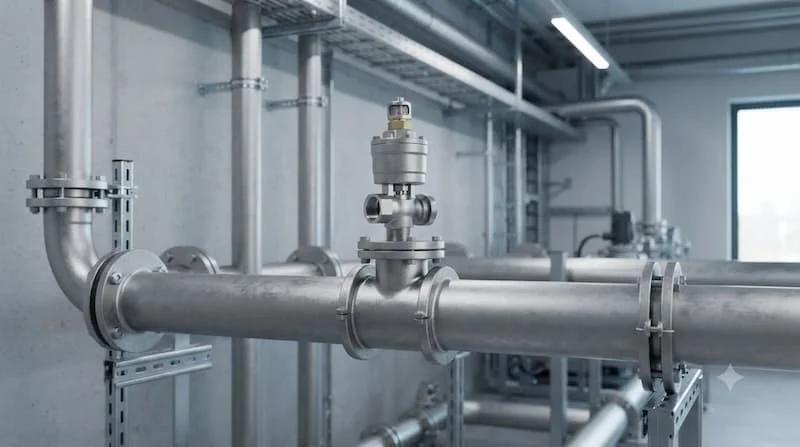

Van xả khí ống nước là thiết bị được lắp trên hệ thống đường ống nhằm tự động hoặc chủ động giải phóng lượng không khí tích tụ bên trong đường ống, đồng thời hỗ trợ đưa không khí vào đường ống khi áp suất giảm trong một số điều kiện vận hành.

Khác với van xả cặn hay van thoát nước chuyên dùng để loại bỏ chất lỏng và tạp chất lắng đọng ở đáy ống, van xả khí (Air Release Valve) được thiết kế đặc biệt để lắp tại các điểm cao nhất của tuyến ống. Nhiệm vụ chính của thiết bị này là tách bỏ không khí hòa tan hoặc không khí bị kẹt ra ngoài mà không làm thất thoát chất lỏng bên trong.

Van được ứng dụng rộng rãi trong đa dạng môi trường từ hệ thống cấp nước sạch đô thị, mạng lưới đường ống thủy lợi, nông nghiệp công nghệ cao cho đến các hệ thống phòng cháy chữa cháy (PCCC) và đường ống dẫn chất lỏng công nghiệp.

Tại Sao Đường Ống Nước Cần Xả Khí?

Trong quá trình vận hành, không khí vô tình xâm nhập vào đường ống qua nhiều con đường khác nhau: bọt khí hòa tan trong nước bị tách ra khi áp suất thay đổi, không khí sót lại sau quá trình bảo trì đường ống, hoặc khí bị hút vào qua các khe hở của máy bơm. Nếu không được loại bỏ kịp thời, các túi khí này sẽ gây ra hàng loạt sự cố nghiêm trọng:

• Giảm tiết diện dòng chảy: Các túi khí ngưng tụ tại đỉnh dốc của đường ống sẽ đóng vai trò như một vật cản vật lý, làm thu hẹp không gian lưu thông của nước, làm giảm hiệu suất bơm đáng kể.

• Tăng tổn thất áp suất và tổn hao năng lượng: Máy bơm phải hoạt động với công suất cao hơn để vượt qua lực cản của túi khí, dẫn đến lãng phí điện năng tiêu thụ.

• Rung lắc và tiếng ồn: Hiện tượng dòng chảy xáo trộn liên tục khi đi qua các đoạn tích khí tạo ra sự dao động áp suất lớn, gây rung giật mạnh đường ống và phát ra tiếng ồn khó chịu.

• Nguy cơ búa nước (Water Hammer): Khi dòng nước di chuyển tốc độ cao va đập vào túi khí nén, sự ngưng tụ và giãn nở đột ngột của khí sẽ tạo ra sóng áp suất dội ngược, có thể làm gãy vỡ mối nối hoặc nứt vỡ ống.

• Sụt giảm tuổi thọ thiết bị: Sự dao động áp suất liên tục khiến các van chặn, đồng hồ đo lưu lượng và mối nối nhanh chóng bị lão hóa, xói mòn và hư hỏng.

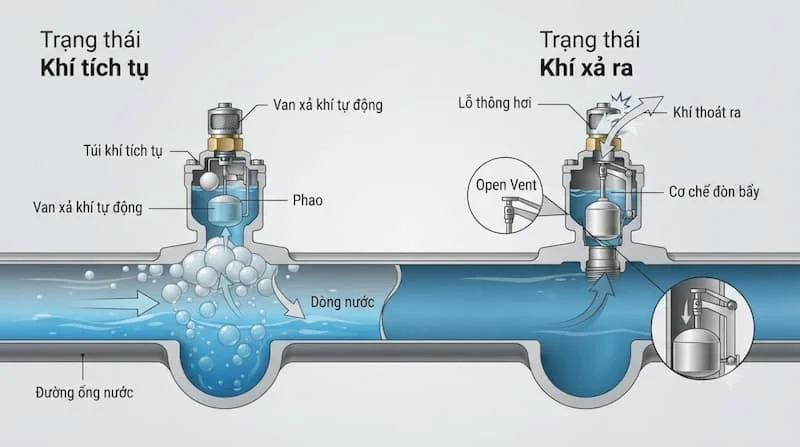

Nguyên Lý Hoạt Động Của Van Xả Khí Ống Nước

Nguyên lý hoạt động của dòng van này dựa trên sự chênh lệch tỷ trọng giữa không khí và nước, vận hành hoàn toàn tự động nhờ cơ cấu phao nổi bên trong thân van.

Giai đoạn 1: Khi đường ống bắt đầu nạp nước hoặc có khí tích tụ

• Không khí nhẹ hơn nước sẽ di chuyển lên điểm cao nhất của đường ống và đi vào thân van xả khí.

• Khi không khí chiếm chỗ bên trong khoang van, mực nước hạ xuống.

• Phao van do trọng lực sẽ hạ xuống theo mực nước, kéo theo cơ cấu đòn bẩy làm mở lỗ xả khí (orifice).

• Không khí dư thừa lập tức bị áp lực trong ống đẩy thoát ra ngoài môi trường.

Giai đoạn 2: Khi khí đã thoát hết ra ngoài

• Sau khi toàn bộ khí thoát ra, nước đẩy dâng cao tràn vào khoang van.

• Lực nâng của nước đẩy phao nổi lên trên.

• Đĩa van hoặc gioăng cao su gắn liền với phao được ép chặt vào lỗ xả, bịt kín cổng thoát và ngăn không cho nước rò rỉ ra ngoài.

Giai đoạn 3: Khi đường ống xả nước hoặc sụt áp (Chống chân không)

• Khi hệ thống ngừng bơm hoặc xả cặn, áp suất trong ống giảm xuống dưới áp suất khí quyển (tạo lực hút chân không).

• Mực nước trong van rút xuống làm phao hạ nhanh, mở toang cổng van để hút không khí từ bên ngoài vào đường ống, giúp cân bằng áp suất và ngăn ngừa tình trạng móp vỡ đường ống do áp âm.

Cấu Tạo Van Xả Khí Ống Nước Gồm Những Bộ Phận Nào?

Để đảm bảo khả năng vận hành chính xác và không bị rò rỉ lưu chất, van xả khí đường ống nước được cấu tạo từ các bộ phận chính sau:

• Thân van (Body): Được đúc từ gang dẻo, inox hoặc nhựa cao cấp, có khả năng chịu áp lực và chống ăn mòn từ môi trường bên ngoài.

• Nắp van (Cover): Định hình phần trên của van, tích hợp lỗ thoát khí và dễ dàng tháo rời để vệ sinh cơ cấu bên trong.

• Phao van (Float): Đây là bộ phận quan trọng nhất. Phao thường có dạng hình cầu hoặc hình trụ rỗng, làm bằng inox 304, nhựa ABS hoặc polypropylene có tỷ trọng nhẹ hơn nước để nổi/lặn linh hoạt.

• Cơ cấu đóng mở & Đòn bẩy (Lever Mechanism): Truyền lực chuyển động tịnh tiến từ phao đến nút đệm làm kín.

• Gioăng làm kín (Seat/Gasket): Chế tạo từ cao su EPDM, NBR hoặc Viton có độ đàn hồi cao, giúp bịt kín lỗ xả khi nước dâng đầy.

• Cổng xả khí (Orifice): Thiết kế kích thước chuẩn xác để xả khí nhanh nhưng không làm thất thoát áp suất nước.

• Bộ phận kết nối: Dạng chân ren (cho kích thước nhỏ) hoặc mặt bích (cho kích thước lớn).

Các Loại Van Xả Khí Phổ Biến Hiện Nay

Trên thị trường hiện nay, thiết bị thoát khí đường ống được chia thành các dòng sản phẩm chính nhằm phục vụ từng mục đích thiết kế cụ thể:

1. Van xả khí đơn (Single Small Orifice)

• Đặc điểm: Chỉ có một khoang chứa và một lỗ xả kích thước nhỏ.

• Chức năng: Chủ yếu dùng để xả lượng khí tích tụ nhỏ phát sinh liên tục trong quá trình đường ống đang vận hành bình thường dưới áp suất cao.

• Ứng dụng: Thích hợp cho các đường ống cấp nước dân dụng, quy mô nhỏ.

2. Van xả khí kép (Double Orifice / Combination Air Valve)

• Đặc điểm: Tích hợp hai khoang phao độc lập hoặc hai lỗ xả (lớn và nhỏ) trong cùng một thân van.

• Chức năng: Vừa có khả năng xả khối lượng khí lớn khi bắt đầu nạp nước vào đường ống (Large orifice), vừa xả khí nhỏ tích tụ trong lúc vận hành (Small orifice), đồng thời hỗ trợ hút khí vào khi sụt áp để chống chân không.

• Ứng dụng: Lựa chọn tiêu chuẩn cho các đường ống dẫn nước chính, trạm bơm và hệ thống thủy lợi công nghiệp.

3. Van xả khí tự động

• Đặc điểm: Hoạt động theo cơ chế cơ học tự động hoàn toàn mà không cần nguồn điện hay sự can thiệp thủ công của con người.

• Ứng dụng: Lắp đặt tại các vị trí trên cao, địa hình phức tạp hoặc các tuyến ống vận hành liên tục 24/7.

4. Van xả khí cho hệ thống PCCC

• Đặc điểm: Thường chế tạo từ gang dẻo chịu áp cao (PN16, PN25), sơn phủ Epoxy màu đỏ đặc trưng. Đáp ứng các tiêu chuẩn khắt khe về lưu lượng xả khí nhanh để đường ống PCCC luôn sẵn sàng bứt áp khi có sự cố hỏa hoạn.

Van Xả Khí Ống Nước Có Những Kích Thước Nào?

Kích thước của van xả khí thường nhỏ hơn rất nhiều so với đường kính thực tế của đường ống chính. Việc chọn kích thước van dựa trên lượng khí cần thoát và lưu lượng bơm thực tế.

Dưới đây là bảng tra cứu kích thước danh nghĩa và phạm vi ứng dụng tham khảo:

Lưu ý: Bảng trên mang tính chất tham khảo. Khi thiết kế thực tế, kỹ sư cần tính toán lưu lượng xả khí ($m^3/h$ ) dựa trên tốc độ nạp nước của bơm để chọn đúng đường kính cổng xả.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Xả Khí

Để chọn mua đúng sản phẩm, tránh lãng phí hoặc hư hỏng thiết bị, bạn cần làm rõ các thông số kỹ thuật cốt lõi sau:

• Kích thước danh nghĩa (DN): Chọn cỡ van phù hợp với cổ ống thoát khí đã chờ sẵn.

• Cấp áp suất danh nghĩa (PN): Rất quan trọng. Cần chọn cấp áp của van (PN10, PN16, PN25) bằng hoặc cao hơn áp suất làm việc tối đa của hệ thống. Dùng van PN10 cho hệ thống PN16 sẽ gây xì rò nước tại gioăng mặt bích.

• Vật liệu thân van: Thân gang dẻo phủ Epoxy (cho nước sạch/PCCC), Inox 304/316 (cho hóa chất/nước biển) hoặc Đồng/Nhựa (cho đường ống nhỏ).

• Vật liệu phao: Nên chọn phao bằng Inox 304 hoặc nhựa gia cường để không bị móp méo dưới áp lực cao.

• Kiểu kết nối: Nối ren (BSPT/NPT) hoặc nối mặt bích (JIS 10K, BS PN16, ANSI Class 150).

• Nhiệt độ hoạt động: Thường từ 0°C đến 80°C cho nước lạnh, hoặc lên tới 120°C nếu dùng gioăng chịu nhiệt.

So Sánh Van Xả Khí Đơn Và Van Xả Khí Kép

Van Xả Khí Ống Nước Được Sử Dụng Ở Đâu?

Để van phát huy tối đa hiệu quả thoát khí, việc xác định vị trí lắp đặt trên sơ đồ đường ống đóng vai trò quyết định:

• Tại các điểm cao nhất của tuyến ống (High Points): Không khí luôn có xu hướng bay lên cao. Lắp van tại các đỉnh dốc giúp gom và xả toàn bộ túi khí ngưng tụ tại đây.

• Sau đầu ra của máy bơm: Khi máy bơm khởi động, nó đẩy một khối lượng không khí lớn có sẵn trong buồng bơm vào ống. Van xả khí lắp sau bơm sẽ đẩy lượng khí này ra ngoài trước khi nó đi sâu vào mạng lưới.

• Tại các đoạn ống biến đổi độ dốc: Vị trí đường ống chuyển hướng từ nằm ngang sang đi xuống là nơi các túi khí dễ bị kẹt lại nhất.

• Sau các đồng hồ đo lưu lượng: Giúp loại bỏ bọt khí trước khi nước đi qua đồng hồ, đảm bảo thiết bị đo đếm chính xác 100% lưu lượng thực tế.

Sai Lầm Thường Gặp Khi Lắp Van Xả Khí

Rất nhiều sự cố rò rỉ hoặc nghẽn mạng lưới nước xuất phát từ những sai lầm kỹ thuật phổ biến:

1. Lắp van sai vị trí: Lắp van xả khí ở đoạn ống thấp hoặc giữa dốc khiến van không thể gom được khí, làm mất hoàn toàn tác dụng của thiết bị.

2. Lắp ngược tư thế: Van xả khí cơ chế phao bắt buộc phải lắp theo chiều thẳng đứng (vuông góc với mặt đất). Lắp nghiêng hoặc nằm ngang sẽ khiến phao bị kẹt, gây rò rỉ nước liên tục.

3. Chọn sai cấp áp suất (PN): Chọn van có áp suất danh nghĩa thấp hơn áp lực bơm khiến phao bị ép chặt không thể hạ xuống để xả khí, hoặc rò rỉ tại các vị trí làm kín.

4. Không lắp van khóa đệm bên dưới: Khi cần bảo trì van xả khí, nếu không có một hoặc van cổng chặn bên dưới, bạn sẽ phải ngắt toàn bộ hệ thống nước để tháo van.

5. Bỏ qua bước vệ sinh đường ống: Cặn bẩn, sỏi cát trong ống mới thi công trôi vào van làm kẹt phao và rách gioăng cao su, gây xì nước.

Cách Lựa Chọn Van Xả Khí Ống Nước Phù Hợp

Bạn có thể áp dụng quy trình 6 bước đơn giản sau để chọn đúng sản phẩm cho công trình:

• Bước 1: Xác định môi chất: Nước sạch, nước thải hay nước mặn để chọn vật liệu thân van (Gang, Inox hay Nhựa).

• Bước 2: Xác định kích thước: Đo kích thước ống chính và đường ống nhánh chờ xả khí (DN15 đến DN150).

• Bước 3: Xác định áp suất: Tra cứu áp suất làm việc tối đa của bơm để chọn van PN10, PN16 hay PN25.

• Bước 4: Xác định loại van: Chọn van đơn cho đường ống nhỏ; chọn van kép cho đường ống công nghiệp, trạm bơm PCCC.

• Bước 5: Chọn kiểu kết nối: Chọn nối ren cho kích thước nhỏ hơn hoặc bằng DN50; chọn nối mặt bích cho kích thước từ DN50 trở lên.

• Bước 6: Kiểm tra tiêu chuẩn: Đối chiếu tiêu chuẩn mặt bích (BS, JIS, DIN) để đảm bảo khớp nối hoàn toàn với mặt bích chờ trên ống.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Van Xả Khí

Các bước lắp đặt chuẩn kỹ thuật:

1. Vệ sinh sạch sẽ xỉ hàn, cát bẩn bên trong đoạn ống chờ trước khi bắt van.

2. Luôn lắp một van khóa (van bi/van cổng) ngay bên dưới van xả khí để tiện cô lập khi cần sửa chữa.

3. Đảm bảo van xả khí luôn nằm ở vị trí thẳng đứng 90 độ.

4. Quấn băng tan (với van ren) hoặc đặt gioăng cao su đệm (với van bích) và siết đều tay.

Quy trình bảo dưỡng định kỳ (6 - 12 tháng/lần):

• Khóa van đệm bên dưới để ngắt nước.

• Tháo nắp van xả khí, lấy phao nổi và cụm đòn bẩy ra ngoài.

• Rửa sạch cặn bẩn, rong rêu bám trên phao và bên trong khoang van.

• Kiểm tra độ đàn hồi của gioăng cao su; nếu bị lão hóa hoặc nứt gãy cần thay mới ngay.

• Lắp lại đúng vị trí, mở van đệm và kiểm tra rò rỉ.

Câu Hỏi Thường Gặp Về Van Xả Khí Ống Nước

1. Van xả khí ống nước có tác dụng gì?

Van xả khí giúp tự động giải phóng lượng không khí tích tụ bên trong đường ống ra ngoài, đồng thời hỗ trợ nạp khí vào khi đường ống sụt áp, giúp bảo vệ hệ thống khỏi hiện tượng rung lắc, nghẽn dòng và búa nước.

2. Van xả khí nên lắp ở đâu trên đường ống?

Van xả khí bắt buộc phải được lắp tại các điểm cao nhất (đỉnh dốc) của tuyến ống, sau đầu ra của máy bơm nước và trước các thiết bị đo lưu lượng.

3. Van xả khí có bị rò rỉ nước ra ngoài không?

Ở điều kiện hoạt động bình thường, phao van sẽ đẩy gioăng cao su bịt kín lỗ xả nên không làm rò rỉ nước. Nếu có hiện tượng rò nước, nguyên nhân thường do cặn bẩn làm kẹt phao hoặc gioăng làm kín bị rách.

4. Van xả khí DN50 có bắt buộc phải lắp cho ống DN50 không?

Không nhất thiết. Kích thước van xả khí phụ thuộc vào lượng khí cần thoát ($m^3/h$ ) chứ không phụ thuộc 100% vào đường kính ống chính. Một đường ống chính DN100 hoàn toàn có thể chỉ cần lắp van xả khí DN25 hoặc DN50.

5. Tần suất bảo dưỡng van xả khí tự động là bao lâu?

Nên kiểm tra định kỳ từ 6 tháng đến 1 năm một lần. Với các hệ thống nước thô hoặc nước chứa nhiều cặn bẩn, nên vệ sinh phao van thường xuyên hơn để tránh bị kẹt cơ cấu xả.

Kết Luận

Việc đầu tư lắp đặt van xả khí ống nước đúng chủng loại và vị trí là giải pháp tối ưu giúp nâng cao hiệu suất truyền tải lưu chất, bảo vệ đường ống khỏi các sự cố búa nước nguy hiểm và kéo dài tuổi thọ cho toàn bộ hệ thống.
