Van DN là gì? Hướng dẫn tra cứu và lựa chọn kích thước van chuẩn xác nhất

Khi bắt đầu triển khai các hệ thống đường ống công nghiệp hoặc dân dụng, việc mua sắm thiết bị là bước then chốt quyết định sự thành bại của dự án. Chắc hẳn, bạn đã không ít lần bắt gặp các ký hiệu như van DN15, DN20, DN50 hay DN100 trên catalogue của nhà cung cấp. Nhiều kỹ thuật viên mới vào nghề hoặc khách hàng không chuyên thường mặc định rằng đây là đường kính ngoài của ống hoặc kích thước ren thực tế. Tuy nhiên, thực tế lại không đơn giản như vậy.

Việc hiểu sai ý nghĩa của van DN không chỉ dẫn đến tình trạng thiết bị lắp đặt không vừa vặn, gây rò rỉ, mà còn khiến chủ đầu tư phải tốn kém chi phí đổi trả và làm gián đoạn tiến độ thi công. Vậy valve DN là gì, ký hiệu này thực sự mang ý nghĩa như thế nào và làm sao để lựa chọn đúng kích thước cho hệ thống của bạn? Hãy cùng đi sâu vào tìm hiểu những quy tắc kỹ thuật chuẩn xác nhất để trở thành một người mua hàng thông thái.

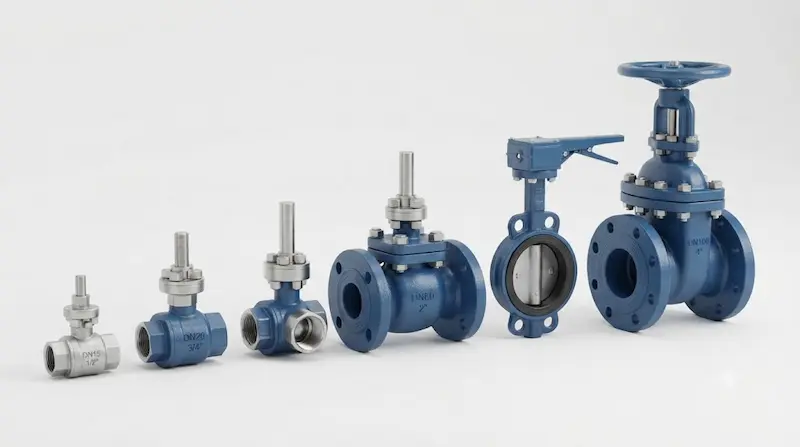

Van DN là gì?

Valve DN là viết tắt của cụm từ Diameter Nominal, hay còn gọi là đường kính danh nghĩa. Đây là một ký hiệu tiêu chuẩn quốc tế được áp dụng trong ngành công nghiệp đường ống, van và các phụ kiện đi kèm để xác định kích thước tương thích giữa các thiết bị. Một điểm cực kỳ quan trọng cần ghi nhớ: DN không phải là đường kính ngoài (OD) hay đường kính trong (ID) đo đạc chính xác bằng thước kẹp.

Thay vào đó, DN là thông số định danh để đồng bộ hóa sản xuất. Khi bạn thấy một chiếc van có ký hiệu DN50, điều đó có nghĩa là nó được thiết kế để kết nối với các đường ống hoặc phụ kiện cũng có kích thước danh nghĩa là DN50 theo cùng một tiêu chuẩn (như ISO, DIN hoặc JIS). Việc sử dụng DN giúp các nhà sản xuất trên toàn thế giới có thể tạo ra các sản phẩm lắp lẫn được với nhau mà không cần phải lo lắng về sai số đo đạc vật lý của từng hãng.

Ý nghĩa của ký hiệu DN trên van

Ký hiệu DN trên các dòng van như van DN15, DN25, DN50... đóng vai trò là "chìa khóa" giúp kỹ sư thiết kế nhanh chóng chọn được thiết bị phù hợp. Con số đi kèm sau DN thể hiện quy mô và khả năng lưu thông của lưu chất qua van đó.

• Quy luật tăng tiến: Con số DN càng lớn thì kích thước danh nghĩa của thiết bị càng lớn. Ví dụ, một van bi DN100 chắc chắn sẽ có tiết diện lưu thông lớn hơn nhiều so với van bi DN20.

• Tính tương thích: Khi hệ thống đường ống của bạn được thiết kế ở mức DN50, bạn bắt buộc phải tìm mua các loại van, mặt bích và gioăng đệm cũng có cùng thông số DN50 để đảm bảo khả năng lắp ghép kín khít.

• Định hướng thiết kế: DN giúp xác định tải trọng dòng chảy. Việc hiểu đúng ký hiệu này giúp người dùng hình dung được kích thước tổng thể, từ đó tính toán không gian lắp đặt cần thiết trong các hầm máy hoặc trạm bơm chật hẹp.

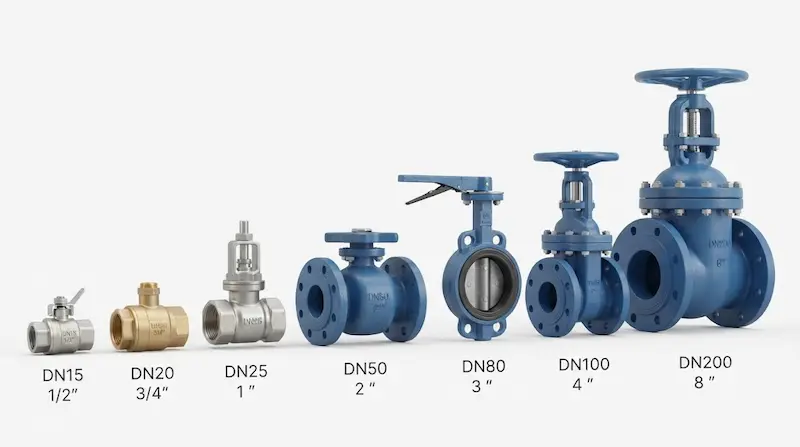

Bảng quy đổi DN sang mm và inch

Để giúp bạn dễ dàng hơn trong quá trình tra cứu và đặt hàng, dưới đây là bảng quy đổi các kích thước danh nghĩa phổ biến từ DN sang inch và mm thực tế:

Lưu ý: Bảng trên chỉ mang tính chất tham khảo chuẩn danh nghĩa. Trong thực tế, đường kính ngoài (OD) của ống có thể khác biệt tùy theo tiêu chuẩn độ dày ống (Schedule). Bạn cần đối chiếu với tài liệu kỹ thuật của nhà sản xuất trước khi lắp đặt.

DN khác gì Phi (Ø), Inch và NPS?

Đây là phần khiến nhiều người mua hàng dễ bị nhầm lẫn nhất. Việc phân biệt rõ các khái niệm này sẽ giúp bạn tránh được những rủi ro đáng tiếc.

Kết luận: DN là thông số "định danh" để lắp ghép, còn Phi (Ø) là con số "thực tế" dùng để đo đạc vật lý. Ví dụ, một ống có DN50 không có nghĩa đường kính ngoài của nó là chính xác 50mm, mà là nó thuộc phân nhóm kích thước 50mm theo tiêu chuẩn quốc tế.

Tại sao van sử dụng ký hiệu DN thay vì kích thước thực?

Việc áp dụng ký hiệu DN thay vì các thông số kích thước vật lý cụ thể mang lại nhiều lợi ích chiến lược trong công nghiệp:

1. Đồng bộ hóa sản xuất: Giúp các hãng sản xuất trên toàn thế giới tuân thủ một hệ thống tiêu chuẩn chung, đảm bảo tính lắp lẫn (interchangeability).

2. Đơn giản hóa thiết kế: Kỹ sư thiết kế hệ thống chỉ cần gọi tên DN, không cần quan tâm đến sai số về độ dày thành ống của từng nhà cung cấp khác nhau.

3. Thuận tiện thay thế: Khi một chiếc van bị hỏng, bạn chỉ cần tìm đúng ký hiệu DN trên thân van cũ để mua thiết bị thay thế mới mà không sợ bị lệch kích cỡ kết nối.

4. Tối ưu hóa quản lý vật tư: Dễ dàng kiểm kê, phân loại kho bãi theo hệ thống phân cấp DN đồng nhất.

Các loại van được phân chia theo DN

Trên thị trường hiện nay, hầu hết các thiết bị đóng ngắt đều được phân loại dựa trên DN. Chúng ta có thể chia thành 3 nhóm chính:

• Valve DN nhỏ (DN15–DN40): Thường là các loại van bi, van cổng ren, dùng cho hệ thống nước gia đình hoặc đường ống dẫn khí nhỏ.

• Valve DN trung bình (DN50–DN150): Phổ biến là van bướm, van cầu, van một chiều dạng kẹp hoặc mặt bích, thường thấy trong hệ thống PCCC, cấp nước tòa nhà.

• Valve DN lớn (DN200 trở lên): Thường là các dòng van bướm thân gang/thép, van cổng cỡ lớn dùng trong các đường ống chính của nhà máy, nhà máy xử lý nước thải hoặc trạm trung chuyển xăng dầu.

Khi nào cần lựa chọn đúng kích thước van DN?

Việc chọn đúng kích thước valve DN là yêu cầu bắt buộc trong tất cả các hệ thống dẫn lưu chất:

• Hệ thống cấp nước và HVAC: Nếu chọn sai DN, lưu lượng nước sẽ bị hạn chế, gây sụt áp hoặc làm quá tải máy bơm.

• Hệ thống PCCC: Sai lệch DN có thể làm giảm áp lực nước cần thiết để chữa cháy, gây nguy hiểm cho công trình.

• Công nghiệp hóa chất, dầu khí: Một sự chênh lệch nhỏ về kích thước kết nối có thể gây ra rò rỉ hóa chất nguy hiểm, đe dọa an toàn môi trường và con người.

Hậu quả của việc chọn sai không chỉ dừng lại ở chi phí thay thế, mà còn là rủi ro về vận hành hệ thống lâu dài, gây tốn kém năng lượng và giảm tuổi thọ thiết bị.

Những sai lầm thường gặp khi chọn valve DN

1. Nhầm lẫn giữa DN và đường kính ngoài: Lấy thước đo đường kính ngoài của ống rồi đi mua van theo kích thước đó, dẫn đến việc không lắp vừa.

2. Chỉ chú trọng vào ren: Quên kiểm tra tiêu chuẩn mặt bích (PN - Áp suất danh nghĩa). Van cùng DN nhưng khác tiêu chuẩn mặt bích (DIN, JIS, ANSI) sẽ không thể bắt ốc vào nhau.

3. Bỏ qua vật liệu: Chọn đúng DN nhưng sai vật liệu (ví dụ van nhựa lắp cho đường ống hơi nóng), khiến van bị biến dạng tức thì.

4. Không đối chiếu catalogue: Mỗi hãng sản xuất có bảng thông số kỹ thuật (data sheet) riêng. Hãy luôn đối chiếu chiều dài van (face-to-face) để đảm bảo lắp đặt vừa vặn.

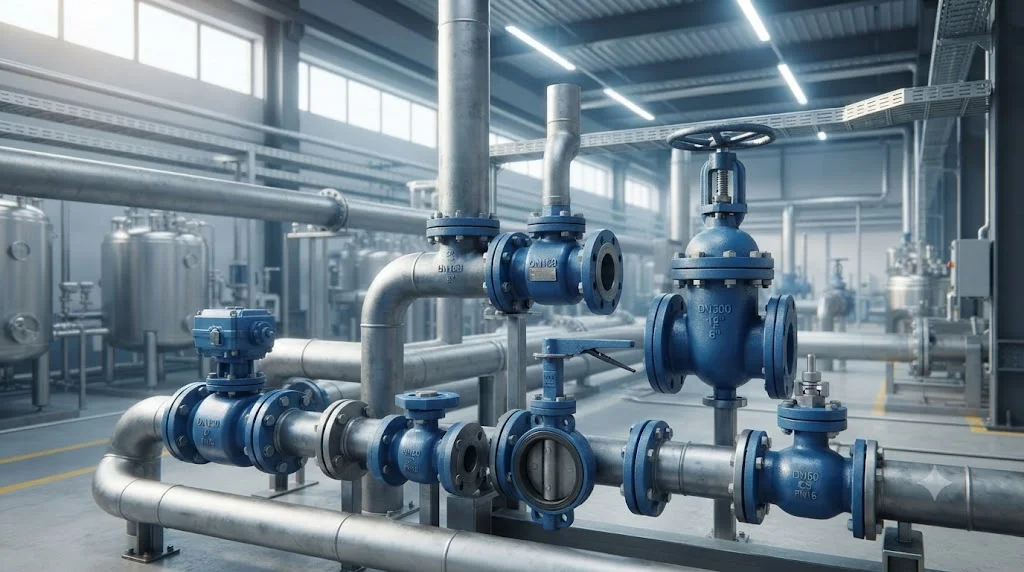

Hướng dẫn chọn và lắp đặt valve DN

Checklist chọn van DN phù hợp

•  Đo đạc và xác định chính xác tiêu chuẩn kích thước DN của hệ thống hiện tại.

•  Xác định kiểu kết nối (Ren hay Mặt bích).

•  Kiểm tra áp suất làm việc (PN) để tránh chọn van yếu hơn hệ thống.

•  Chọn vật liệu thân van (Gang, thép, inox) phù hợp với môi chất.

•  Đảm bảo dải nhiệt độ chịu đựng của van đáp ứng yêu cầu vận hành.

•  Đối chiếu kích thước lắp đặt trong catalogue nhà sản xuất.

Lưu ý khi lắp đặt valve  DN

• Luôn kiểm tra bề mặt tiếp xúc của mặt bích, đảm bảo không có rác hoặc bụi bẩn.

• Siết bulong theo hình đối xứng để lực ép lên gioăng (gasket) được đều.

• Không dùng lực quá mạnh gây biến dạng van.

• Thực hiện kiểm tra rò rỉ (test áp) sau khi lắp đặt xong trước khi đưa vào vận hành chính thức.

FAQ: Câu hỏi thường gặp

1. DN là viết tắt của từ gì?

DN là viết tắt của "Diameter Nominal", tiếng Việt có nghĩa là đường kính danh nghĩa – một tiêu chuẩn xác định kích thước thiết bị đường ống quốc tế.

2. DN15 có phải là đường kính 15 mm không?

Không hẳn. DN15 là tên gọi danh nghĩa. Đường kính trong thực tế của nó sẽ xấp xỉ 15mm, nhưng đường kính ngoài của ống sẽ tùy thuộc vào độ dày của thành ống theo tiêu chuẩn.

3. DN khác Phi như thế nào?

DN là tiêu chuẩn quốc tế dùng để định danh thiết bị, còn Phi (Ø) là kích thước vật lý đo được bằng thước (thường đo đường kính ngoài).

4. Có thể quy đổi DN sang inch không?

Có. Ví dụ: DN15 tương đương với 1/2 inch, DN25 tương đương với 1 inch, DN50 tương đương với 2 inch.

5. Nên chọn van theo DN hay theo đường kính thực?

Bạn nên chọn theo tiêu chuẩn DN của hệ thống. Nếu hệ thống thiết kế là DN50, bạn hãy tìm mua valve DN50 để đảm bảo tính đồng bộ hoàn hảo.

Kết luận

Hiểu đúng về van DN chính là nền tảng giúp hệ thống đường ống của bạn vận hành trơn tru và an toàn. Ký hiệu này không chỉ đơn thuần là con số, mà là ngôn ngữ kỹ thuật giúp kết nối các thành phần trong hệ thống một cách khoa học. Hy vọng qua bài viết này, bạn đã nắm vững cách tra cứu và lựa chọn kích thước van phù hợp để tránh những sai sót không đáng có trong quá trình thi công.
