SS Wafer Check Valve – Giải pháp van một chiều tối ưu cho hệ thống đường ống hiện đại

Trong các hệ thống bơm nước công nghiệp, dây chuyền hóa chất, hệ thống điều hòa không khí (HVAC) hay các nhà máy sản xuất quy mô lớn, sự ổn định của dòng lưu chất là yếu tố sống còn. Một vấn đề kỹ thuật thường gặp là khi máy bơm dừng hoạt động, áp lực dư hoặc trọng lực có thể khiến chất lỏng chảy ngược về nguồn. Hiện tượng này không chỉ gây tụt áp, làm gián đoạn sản xuất mà còn tiềm ẩn nguy cơ hư hỏng nghiêm trọng cho cánh bơm, đường ống và các thiết bị đo đạc nhạy cảm phía trước.

Các loại van một chiều truyền thống thường có kích thước cồng kềnh, chiếm nhiều diện tích lắp đặt và không phải lúc nào cũng tương thích với các môi trường ăn mòn. SS wafer check valve (van một chiều inox dạng kẹp) ra đời như một giải pháp thay thế đột phá. Với thiết kế dạng wafer tinh gọn, khả năng chống ăn mòn vượt trội từ thép không gỉ và tính linh hoạt cao, đây chính là "chốt chặn" an toàn tối ưu cho hệ thống đường ống hiện đại. Việc hiểu rõ cấu tạo, vật liệu và các thông số kỹ thuật của van một chiều inox dạng kẹp sẽ giúp các nhà quản lý dự án và kỹ sư lựa chọn được sản phẩm phù hợp nhất, đảm bảo hệ thống vận hành bền bỉ và hiệu quả.

SS wafer check valve là gì?

SS wafer check valve là loại van một chiều dạng kẹp (wafer), được chế tạo chuyên biệt từ thép không gỉ (Stainless Steel), có chức năng cho phép dòng lưu chất đi theo một hướng duy nhất và tự động ngăn chặn hoàn toàn dòng chảy ngược trong hệ thống đường ống.

Để hiểu rõ hơn, chúng ta có thể phân tích cấu tạo tên gọi của thiết bị này:

• SS (Stainless Steel): Tức thép không gỉ (như SS304 hoặc SS316). Đặc tính này giúp van có khả năng chống oxy hóa, chịu được sự ăn mòn của hóa chất và thời tiết khắc nghiệt, đảm bảo tuổi thọ lâu dài.

• Wafer: Chỉ kiểu kết nối dạng kẹp giữa hai mặt bích của đường ống. Thiết kế này loại bỏ phần mặt bích cồng kềnh trên thân van, giúp van mỏng, nhẹ và cực kỳ tiết kiệm diện tích lắp đặt.

• Check valve: Van một chiều, hoạt động hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất của dòng chảy mà không cần bất kỳ bộ điều khiển ngoại vi nào.

Sự kết hợp giữa chất liệu bền bỉ và kiểu dáng tối giản khiến van một chiều inox dạng kẹp trở thành sự lựa chọn ưu tiên trong các không gian lắp đặt hạn chế nhưng đòi hỏi độ bền hóa học cao.

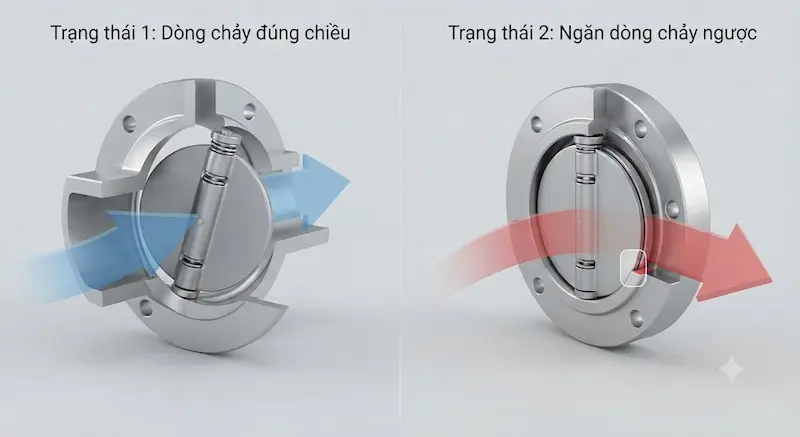

Nguyên lý hoạt động của SS wafer check valve

Sự ưu việt của van một chiều inox dạng kẹp nằm ở cơ chế hoạt động tinh gọn, chính xác và hoàn toàn tự động. Hệ thống này không cần bộ điều khiển bằng điện, khí nén hay thao tác thủ công, giúp giảm thiểu rủi ro từ con người và các lỗi kỹ thuật hệ thống.

• Khi dòng chảy đi đúng chiều: Dưới áp lực của lưu chất (nước, hóa chất, hơi), đĩa van sẽ bị đẩy mở ra. Nhờ thiết kế tối ưu, đĩa van không gây cản trở đáng kể đến lưu lượng, giúp dòng chất lỏng đi qua hệ thống một cách trơn tru với tổn thất áp suất thấp nhất.

• Khi dòng chảy đảo chiều: Ngay khi máy bơm dừng hoặc áp suất phía hạ nguồn tăng cao hơn áp suất thượng nguồn, dòng lưu chất sẽ có xu hướng chảy ngược lại. Áp suất này tác động trực tiếp lên đĩa van, ép chặt nó vào vị trí làm kín của thân van. Kết quả là dòng chảy bị chặn lại ngay tức khắc, ngăn chặn mọi rủi ro về áp lực ngược.

Bản chất của cơ chế này là sự cân bằng giữa áp suất dòng chảy và khả năng đóng mở linh hoạt của đĩa van, mang lại sự bảo vệ tự động, liên tục và tức thì cho toàn bộ hệ thống đường ống.

Cấu tạo của van một chiều inox dạng kẹp gồm những bộ phận nào?

Một chiếc SS wafer check valve đạt chuẩn bao gồm bốn thành phần cốt lõi, được phối hợp nhịp nhàng để tạo nên độ bền và khả năng làm kín hoàn hảo:

1. Thân van: Đây là bộ phận bao bọc bên ngoài, được đúc từ inox nguyên khối. Thân van có nhiệm vụ chịu áp lực chính của hệ thống và chống lại sự ăn mòn từ môi trường bên ngoài.

2. Đĩa van (Disc): Bộ phận đóng mở trực tiếp đường đi của lưu chất. Đĩa van phải được thiết kế có độ phẳng tuyệt đối để đảm bảo khả năng làm kín, ngăn chặn rò rỉ ngay cả ở áp suất cao.

3. Trục van: Đóng vai trò là điểm tựa, giữ đĩa van ở vị trí cố định. Nó cho phép đĩa van thực hiện chuyển động lật hoặc xoay mà không bị lệch khỏi tâm, đảm bảo van luôn đóng mở đúng quỹ đạo.

4. Lò xo (Đối với dòng Spring Loaded): Ở các dòng van wafer có lò xo hỗ trợ, bộ phận này giúp đĩa van đóng lại nhanh chóng ngay cả khi lưu tốc chưa kịp giảm về không, nhờ đó giảm đáng kể hiện tượng búa nước và rung chấn đường ống.

Các loại van một chiều inox dạng kẹp phổ biến

Tùy vào đặc điểm của hệ thống mà bạn có thể lựa chọn một trong ba loại van một chiều inox dạng kẹp phổ biến sau đây:

• Single Plate Wafer Check Valve: Thiết kế chỉ với một đĩa van duy nhất. Loại này có kết cấu cực kỳ đơn giản, dễ lắp đặt và bảo trì. Đây là giải pháp kinh tế cho các hệ thống cấp nước dân dụng hoặc hệ thống HVAC không đòi hỏi áp suất quá cao.

• Dual Plate Wafer Check Valve: Loại này có hai cánh van đóng mở đối xứng như đôi cánh cửa. Thiết kế này giúp giảm lực tác động lên trục van, cho phép đóng mở nhanh hơn và kích thước tổng thể nhỏ gọn hơn. Nó là lựa chọn lý tưởng cho các đường ống công nghiệp có áp suất và lưu lượng lớn.

• Spring Loaded Wafer Check Valve: Được tích hợp lò xo chịu lực, giúp van phản ứng tức thì với sự thay đổi của dòng chảy. Lò xo đóng vai trò quan trọng trong việc hạn chế tối đa va đập thủy lực, bảo vệ đường ống khỏi các hư hại do áp suất đột ngột.

Thông số kỹ thuật quan trọng của SS wafer check valve

Việc nắm rõ thông số là chìa khóa để mua đúng thiết bị. Dưới đây là các thông số bạn cần đặc biệt lưu tâm:

• Vật liệu inox:

  • SS304: Lựa chọn tốt cho nước sạch, khí nén và môi trường có độ ăn mòn thấp.

  • SS316: Chứa Molypden, giúp tăng cường khả năng chống ăn mòn clorua. Đây là lựa chọn bắt buộc cho môi trường nước biển, hóa chất mạnh hoặc công nghiệp thực phẩm.

• Kích thước van: Được sản xuất theo các tiêu chuẩn quốc tế với các size phổ biến từ DN50, DN65, DN80, DN100, DN150 đến DN200 và lớn hơn. Bạn cần đối chiếu chính xác với đường kính trong của ống.

• Áp suất làm việc (Pressure Rating): Các cấp phổ biến như PN10, PN16 hoặc Class 150. Nguyên tắc vàng là áp suất chịu đựng của van luôn phải lớn hơn áp suất tối đa mà hệ thống có thể tạo ra.

• Nhiệt độ làm việc: Phụ thuộc vào giới hạn chịu nhiệt của hợp kim inox và gioăng làm kín (thường là EPDM, NBR hoặc PTFE).

Vì sao nên chọn van một chiều inox dạng kẹp?

So với các dòng van một chiều lá lật có mặt bích truyền thống, van một chiều inox dạng kẹp sở hữu nhiều lợi thế vượt trội:

1. Tiết kiệm không gian: Nhờ thiết kế dạng kẹp mỏng, van chỉ chiếm một khoảng cách rất nhỏ trên đường ống, phù hợp hoàn hảo cho các hệ thống có không gian hạn chế hoặc các cụm máy bơm nằm sát nhau.

2. Kháng ăn mòn cực tốt: Vật liệu inox giúp van đứng vững trước các tác nhân gây gỉ sét, đảm bảo độ sạch cho dòng lưu chất và kéo dài tuổi thọ lên gấp nhiều lần so với van gang hoặc thép carbon.

3. Tối ưu hóa chi phí: Thiết kế tinh gọn giúp giảm trọng lượng van, từ đó giảm chi phí vận chuyển, lắp đặt và hỗ trợ khung đỡ. Đồng thời, do hoạt động tự động nên chi phí nhân công vận hành và bảo trì cũng được giảm thiểu đáng kể.

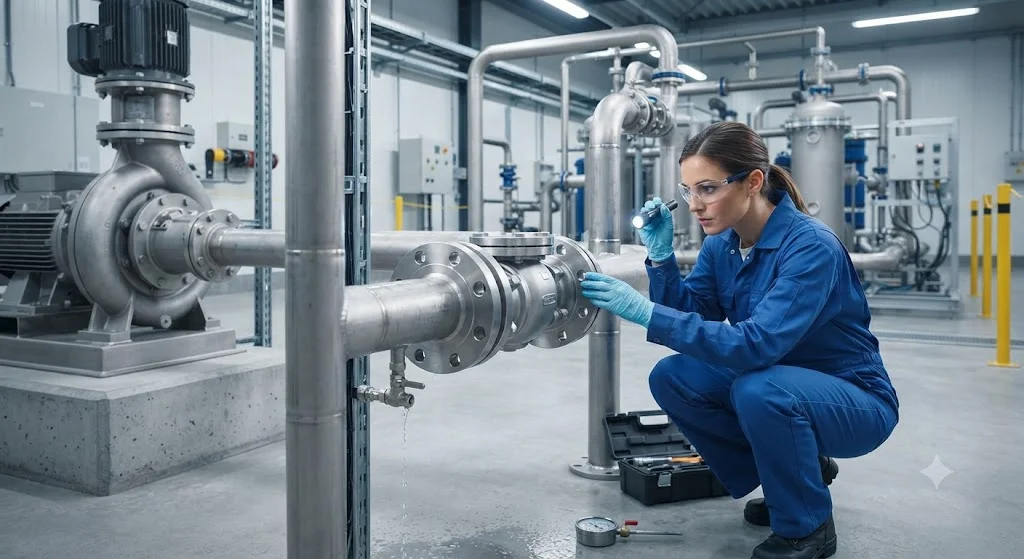

Ứng dụng thực tế

SS wafer check valve đang là lựa chọn ưu tiên trong nhiều lĩnh vực:

• Hệ thống cấp nước: Dùng tại các trạm xử lý nước, hệ thống phân phối nước sạch đô thị, đảm bảo lưu lượng một chiều liên tục.

• Ngành hóa chất: Nhờ đặc tính chống gỉ sét của inox, van dùng để dẫn axit loãng, dung môi và các loại hóa chất công nghiệp nhẹ.

• Thực phẩm và dược phẩm: Đáp ứng các tiêu chuẩn vệ sinh khắt khe, không thôi nhiễm, an toàn tuyệt đối cho quy trình chế biến.

• HVAC và năng lượng: Điều tiết nước tuần hoàn trong các hệ thống làm mát trung tâm, giúp tiết kiệm năng lượng cho hệ thống bơm.

Những sai lầm thường gặp khi chọn mua

Để tránh lãng phí ngân sách, bạn nên tránh những sai lầm sau:

• Chọn sai vật liệu inox: Đừng dùng SS304 cho môi trường có nồng độ muối cao, vì nó sẽ sớm bị rỗ bề mặt.

• Bỏ qua kiểm tra áp suất: Mua van có PN thấp hơn áp suất hệ thống sẽ dẫn đến rò rỉ, gây tốn kém chi phí thay thế.

• Lắp sai chiều: Việc không chú ý đến mũi tên chỉ hướng dòng chảy trên thân van là lỗi kỹ thuật phổ biến nhất, khiến hệ thống bị tắc nghẽn hoàn toàn.

Checklist lựa chọn và lưu ý khi lắp đặt

Trước khi mua van một chiều inox dạng kẹp, hãy kiểm tra danh sách sau:

• Môi trường: Nước, hóa chất hay hơi?

• Vật liệu: SS304 hay SS316?

• Kích thước: Đã đo đạc chính xác DN hay chưa?

• Kết nối: Có đảm bảo kẹp vừa vặn giữa hai mặt bích?

Khi lắp đặt: Hãy đảm bảo đường ống đã được làm sạch bụi bẩn, cát. Đặt van vào giữa hai mặt bích, siết bulong đều tay theo hình đối xứng để tránh làm lệch tâm van gây rò rỉ gioăng.

FAQ - Câu hỏi thường gặp

SS wafer check valve là van gì?

 Là van một chiều inox dạng kẹp, giúp kiểm soát hướng dòng chảy tự động.

SS304 và SS316 loại nào tốt hơn?

 SS316 tốt hơn trong môi trường muối và hóa chất nhờ thành phần Molypden.

Có cần bảo dưỡng van không?

 Có, cần kiểm tra định kỳ gioăng và đĩa van để đảm bảo độ kín.

Vị trí lắp đặt ở đâu?

 Thường lắp sau bơm hoặc các vị trí ngăn chảy ngược.

Tại sao dùng van wafer thay vì van mặt bích?

 Vì van wafer nhỏ gọn, nhẹ và lắp đặt nhanh hơn.

SS wafer check valve – lựa chọn hiệu quả cho hệ thống đường ống công nghiệp

SS wafer check valve không chỉ là thiết bị kiểm soát dòng chảy, mà là một khoản đầu tư thông minh cho sự an toàn và bền bỉ của hệ thống. Với thiết kế nhỏ gọn, khả năng chống ăn mòn tuyệt vời và vận hành tự động, đây chính là giải pháp tối ưu cho mọi công trình hiện đại.
