Van tiết lưu là gì? Hướng dẫn toàn diện về thiết bị kiểm soát dòng chảy tối ưu

Bạn đã bao giờ gặp tình huống máy lạnh trong nhà đột ngột làm lạnh kém dù đã bật ở mức nhiệt thấp nhất? Hay hệ thống thủy lực trong nhà máy hoạt động chập chờn, khiến các cánh tay robot vận hành thiếu chính xác, gây ảnh hưởng đến cả dây chuyền sản xuất? Thực tế, trong rất nhiều trường hợp phức tạp, nguyên nhân gốc rễ lại nằm ở một linh kiện khá nhỏ bé nhưng nắm giữ vai trò "trái tim" điều phối: van tiết lưu.

Van tiết lưu là gì mà lại có khả năng định đoạt hiệu suất của cả một hệ thống lớn? Từ các thiết bị dân dụng như điều hòa, máy lạnh cho đến các hệ thống công nghiệp nặng như chiller, dây chuyền thủy lực hay khí nén, van tiết lưu chính là "nhạc trưởng" điều phối lưu lượng chất lỏng hoặc khí. Việc kiểm soát dòng chảy này không chỉ ảnh hưởng trực tiếp đến tốc độ hoạt động mà còn quyết định độ bền và khả năng tiêu thụ năng lượng của toàn bộ hệ thống. Bài viết này sẽ phân tích chuyên sâu từ khái niệm, nguyên lý đến cách lựa chọn van tiết lưu chuẩn xác nhất cho nhu cầu của bạn.

Van tiết lưu là gì?

Van tiết lưu là gì? Hiểu một cách đơn giản, đây là thiết bị cơ khí chuyên dụng dùng để điều chỉnh hoặc hạn chế lưu lượng của môi chất (chất lỏng hoặc khí) khi đi qua đường ống. Bằng cách thay đổi tiết diện của dòng chảy tại một vị trí nhất định, van tiết lưu giúp kiểm soát chặt chẽ áp suất, tốc độ dòng chảy và hiệu suất tổng thể của hệ thống.

Vai trò của van tiết lưu không chỉ dừng lại ở việc "đóng" hay "mở". Nó đóng vai trò là bộ phận điều tiết chủ chốt:

• Điều chỉnh lưu lượng: Kiểm soát chính xác lượng môi chất đi qua, đảm bảo hệ thống vận hành đúng công suất.

• Giảm áp: Chuyển đổi năng lượng áp suất thành động năng, giúp hạ áp suất môi chất để phục vụ các chu trình nhiệt hoặc thủy lực tiếp theo.

• Kiểm soát tốc độ: Trong hệ thống truyền động thủy lực hoặc khí nén, van tiết lưu quyết định tốc độ di chuyển của xi lanh hoặc motor.

• Tiết kiệm năng lượng & Bảo vệ thiết bị: Bằng cách duy trì dòng chảy ổn định, thiết bị ngăn ngừa tình trạng quá tải, giúp kéo dài tuổi thọ cho các bộ phận đắt tiền như máy nén hoặc bơm thủy lực.

Bạn có thể bắt gặp thiết bị này trong hầu hết các hệ thống HVAC (điều hòa không khí, thông gió), các hệ thống chiller làm mát công nghiệp, hay các máy ép thủy lực đòi hỏi sự chính xác cao.

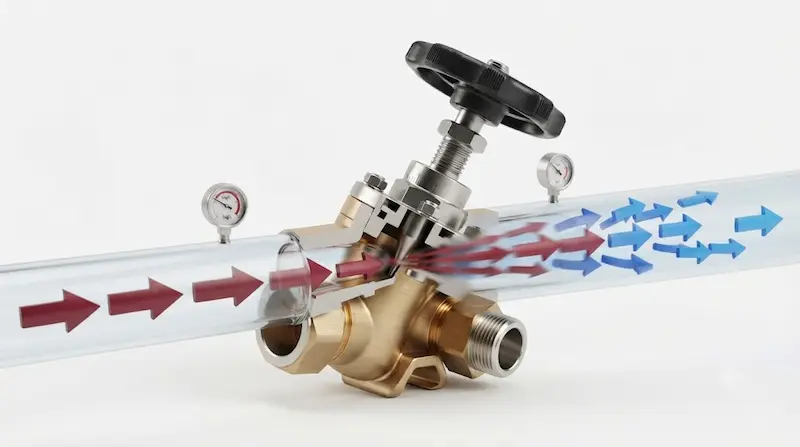

Cấu tạo và nguyên lý hoạt động của van tiết lưu

Cấu tạo chi tiết

Một chiếc van tiết lưu điển hình được cấu thành từ các bộ phận chính sau:

1. Thân van: Phần vỏ ngoài chịu áp lực, thường làm bằng đồng, thép không gỉ hoặc hợp kim chịu nhiệt.

2. Kim van (nút điều tiết): Bộ phận quan trọng nhất di chuyển lên xuống hoặc xoay để thay đổi diện tích cửa van.

3. Cửa tiết lưu: Khoảng trống nhỏ nơi lưu chất đi qua.

4. Tay chỉnh (hoặc cơ cấu truyền động): Nơi người vận hành hoặc tín hiệu điện tử tác động để điều chỉnh vị trí kim van.

5. Gioăng làm kín: Đảm bảo hệ thống không bị rò rỉ tại các khớp nối.

6. Lò xo và màng ngăn: Xuất hiện ở các dòng van tự động để duy trì áp suất ổn định.

Nguyên lý hoạt động

Nguyên lý của van tiết lưu dựa trên hiện tượng thu hẹp dòng chảy (thường gọi là hiệu ứng Bernoulli). Khi lưu chất đang di chuyển với lưu lượng nhất định, nếu đi qua một cửa van bị thu hẹp tiết diện, vận tốc của dòng chảy sẽ tăng lên đột ngột. Sự thay đổi vận tốc này dẫn đến sự sụt giảm áp suất tương ứng tại đầu ra.

Có những loại van tiết lưu nào?

Để hiểu rõ van tiết lưu là gì trong từng lĩnh vực, chúng ta cần phân loại chúng dựa trên các tiêu chí cụ thể:

1. Phân loại theo cơ chế

• Van tiết lưu kim: Sử dụng một kim nhọn điều chỉnh lỗ thoát, cho phép kiểm soát lưu lượng rất tinh vi. Thường dùng trong các hệ thống đòi hỏi độ chính xác cao.

• Van tiết lưu bi: Sử dụng viên bi có lỗ khoét để điều tiết. Ưu điểm là chịu được áp suất cao, vận hành nhanh.

• Van tiết lưu điện tử (EEV): Được điều khiển bằng motor bước và bảng mạch thông minh. Đây là xu hướng hiện nay trong các máy lạnh inverter cao cấp, giúp tiết kiệm điện tối ưu.

• Van tiết lưu nhiệt: Tự động điều chỉnh dựa trên nhiệt độ môi chất, cực kỳ phổ biến trong các hệ thống lạnh công nghiệp.

2. Phân loại theo môi trường và điều khiển

• Theo môi trường: Van thủy lực (chịu áp suất dầu cực cao), van khí nén (nhẹ hơn, tốc độ phản hồi nhanh), van hệ thống lạnh (chịu được sự thay đổi nhiệt độ âm sâu).

• Theo cách điều khiển: Điều chỉnh tay (cần con người can thiệp), điều khiển điện (tự động thông qua cảm biến) và van tự động hoàn toàn (dựa trên chênh lệch áp suất hoặc nhiệt độ).

Lưu ý: Việc lựa chọn loại van nào phụ thuộc hoàn toàn vào môi trường hoạt động và yêu cầu về độ chính xác của hệ thống. Ví dụ, hệ thống CNC cần van tiết lưu thủy lực độ chính xác cao, trong khi điều hòa dân dụng cần van tiết lưu điện tử để tối ưu điện năng.

Các thông số kỹ thuật quan trọng

Để thiết bị vận hành hiệu quả, bạn cần nắm rõ các thông số sau:

• Kích thước (Size): Phải tương thích với đường kính ống dẫn (tính bằng inch hoặc mm).

• Áp suất làm việc (Working Pressure): Thông số sống còn, nếu chọn van có áp suất thấp hơn hệ thống, nguy cơ nổ hoặc xì van là rất lớn.

• Lưu lượng (Flow Rate): Khả năng cho phép một lượng môi chất nhất định đi qua trong một đơn vị thời gian.

• Hệ số Kv/Cv: Đây là chỉ số cho biết khả năng truyền dẫn lưu chất của van. Hệ số này càng lớn thì van càng ít gây cản trở dòng chảy.

• Vật liệu: Phải tương thích với môi chất (nước, dầu, gas lạnh, khí nén) để tránh ăn mòn, oxy hóa.

Van tiết lưu khác gì van giảm áp?

Nhiều người thường nhầm lẫn giữa hai loại van này. Dưới đây là bảng so sánh giúp bạn phân biệt:

Kết luận: Van tiết lưu tập trung vào việc "tạo ra sự cản trở" để kiểm soát dòng, trong khi van giảm áp tập trung vào việc "đảm bảo an toàn" cho áp suất hệ thống.

Tại sao van tiết lưu lại giúp hệ thống hoạt động hiệu quả?

Khi được lắp đặt và hiệu chỉnh đúng, van tiết lưu mang lại những lợi ích vượt trội:

• Tăng tuổi thọ máy: Giảm thiểu sự thay đổi đột ngột của áp suất, bảo vệ bơm và máy nén khỏi các cú "sốc" áp suất.

• Kiểm soát tốc độ chính xác: Đặc biệt trong hệ thống thủy lực, van tiết lưu giúp các bộ phận máy móc chuyển động mượt mà, không bị rung lắc.

• Tiết kiệm năng lượng: Trong hệ thống lạnh, van tiết lưu giúp tối ưu hóa chu trình bay hơi, làm lạnh nhanh hơn với ít năng lượng tiêu thụ hơn.

• Giảm va đập thủy lực: Ngăn chặn hiện tượng búa nước – nguyên nhân hàng đầu gây vỡ đường ống trong công nghiệp.

Ứng dụng thực tế

Van tiết lưu hiện diện ở khắp mọi nơi:

• Điều hòa & HVAC: Kiểm soát lưu lượng gas lạnh giúp phòng đạt nhiệt độ nhanh và duy trì ổn định.

• Công nghiệp sản xuất: Trong các máy CNC, van tiết lưu điều khiển dòng dầu thủy lực để điều khiển tốc độ cắt gọt của trục chính.

• Robot công nghiệp: Giúp cánh tay robot di chuyển chính xác theo từng milimet.

• Hệ thống khí nén: Điều khiển tốc độ đóng mở của các xi lanh trong dây chuyền đóng gói.

Những sai lầm thường gặp khi sử dụng van tiết lưu

Việc sử dụng sai cách không chỉ làm giảm hiệu suất mà còn gây hỏng hóc tốn kém:

1. Chọn sai kích cỡ: Van quá nhỏ gây nghẽn dòng, van quá lớn gây lãng phí và khó điều chỉnh.

2. Lắp sai chiều dòng chảy: Hầu hết van tiết lưu đều có chiều quy định. Lắp ngược sẽ khiến hệ thống không thể điều khiển được áp suất.

3. Không vệ sinh định kỳ: Cặn bẩn trong dầu hoặc tạp chất trong khí nén có thể làm kẹt kim van, khiến van không thể đóng kín hoặc mở hết.

4. Không kiểm tra áp suất trước khi lắp: Việc bỏ qua áp suất tối đa của van so với áp suất hệ thống là sai lầm nguy hiểm nhất.

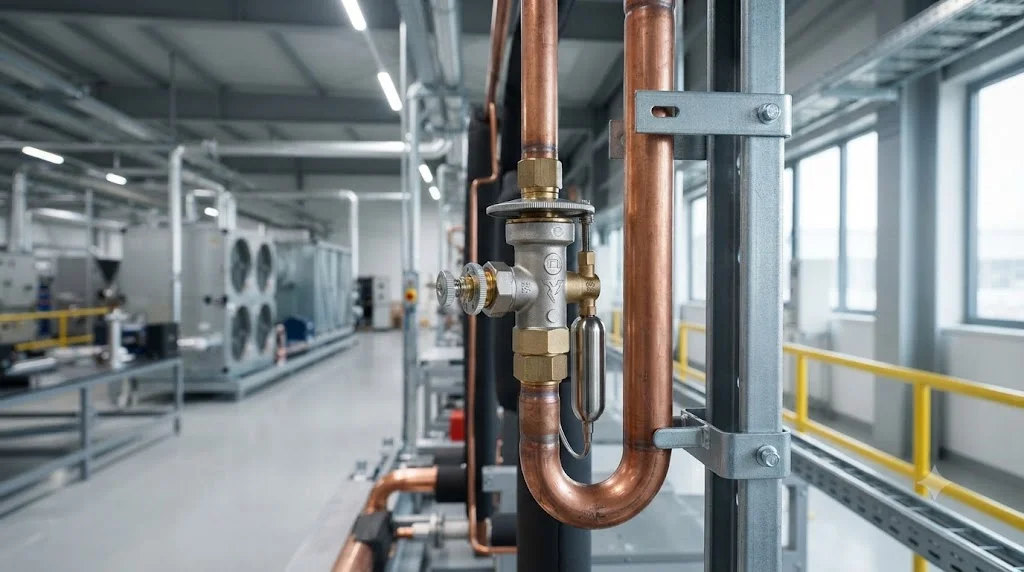

Hướng dẫn lựa chọn và bảo dưỡng van tiết lưu

Checklist lựa chọn van phù hợp:

•  Xác định đúng môi chất (Dầu, khí, gas, hay nước).

•  Xác định lưu lượng tối đa của hệ thống.

•  Kiểm tra áp suất vận hành tối đa.

•  Kiểm tra dải nhiệt độ làm việc.

•  Chọn vật liệu thân van phù hợp để chống ăn mòn.

•  Ưu tiên các hãng sản xuất uy tín (có chứng chỉ kiểm định).

Lưu ý khi lắp đặt và bảo dưỡng:

• Luôn lắp theo đúng mũi tên chỉ chiều dòng chảy trên thân van.

• Không dùng lực siết quá mạnh gây nứt ren hoặc hỏng gioăng.

• Thực hiện vệ sinh định kỳ để loại bỏ cặn bẩn.

• Nếu hệ thống có rung động mạnh, hãy kiểm tra lại các khớp nối thường xuyên.

FAQ: Câu hỏi thường gặp

1. Van tiết lưu là gì? dùng để làm gì?

Van tiết lưu dùng để điều chỉnh lưu lượng và kiểm soát áp suất của chất lỏng hoặc khí trong hệ thống, đảm bảo thiết bị hoạt động ổn định và tiết kiệm năng lượng.

2. Van tiết lưu có làm giảm áp suất không?

Có. Đây là một phần của nguyên lý hoạt động. Khi tiết diện dòng chảy bị thu hẹp, áp suất đầu ra sẽ giảm xuống để phục vụ các yêu cầu kỹ thuật của hệ thống.

3. Bao lâu nên kiểm tra van tiết lưu?

Với các hệ thống công nghiệp nặng, bạn nên kiểm tra định kỳ 6 tháng/lần. Với thiết bị dân dụng như điều hòa, hãy bảo dưỡng tổng thể mỗi năm một lần.

4. Có thể thay van tiết lưu bằng van bi không?

Không nên. Van bi chỉ có chức năng đóng/mở hoàn toàn, không thể điều tiết lưu lượng một cách tinh vi như van tiết lưu. Thay thế bằng van bi sẽ làm hệ thống mất kiểm soát.

5. Van tiết lưu có dùng cho nước được không?

Có, tùy loại. Bạn cần chọn van tiết lưu được thiết kế chuyên dụng cho môi trường nước để tránh tình trạng gỉ sét và kẹt van.

Kết luận

Hiểu rõ van tiết lưu là gì, từ nguyên lý cấu tạo cho đến cách lựa chọn và bảo trì, chính là chìa khóa để làm chủ hiệu suất của mọi hệ thống cơ khí – từ chiếc máy lạnh trong gia đình đến dây chuyền sản xuất công nghiệp quy mô lớn. Một thiết bị nhỏ nhưng nếu được tối ưu hóa đúng cách, nó sẽ giúp bạn vận hành trơn tru, tiết kiệm chi phí năng lượng và kéo dài tuổi thọ cho toàn bộ hệ thống.
