Van Dù Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Lựa Chuẩn Kỹ Thuật

Trục trặc trên đường ống dẫn lưu chất luôn là bài toán hóc chuẩn khiến các kỹ sư và nhà quản lý vận hành đau đầu. Từ rò rỉ râm rỉ gây thất thoát tài nguyên đến hiện tượng sụt áp bất ngờ làm gián đoạn dây chuyền sản xuất phần lớn sự cố không bắt nguồn từ thiết bị chính mà lại đến từ các dòng Butterfly Valve kém chất lượng hoặc được chọn sai thông số kỹ thuật.

Hiểu rõ bản chất, cấu tạo cũng như tiêu chí lựa chọn van không chỉ giúp hệ thống vận hành bền bỉ, tối ưu chi phí bảo trì mà còn bảo vệ toàn bộ hạ tầng kỹ thuật trước những rủi ro quá áp. Bài viết này sẽ phân tích toàn diện về dòng thiết bị này dưới góc nhìn chuyên sâu của kỹ sư đường ống.

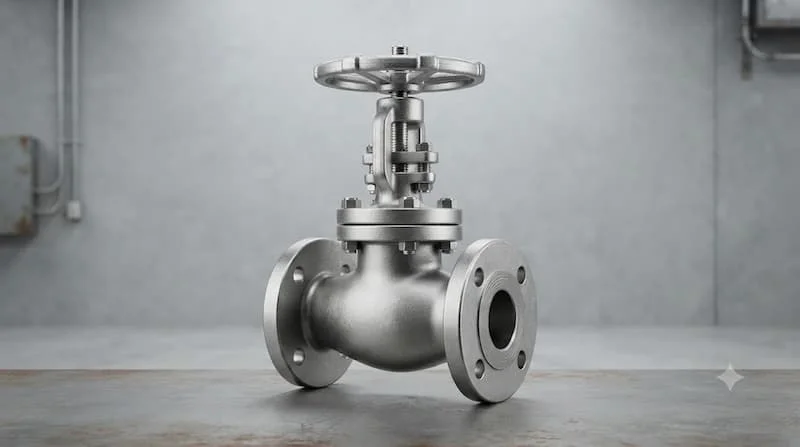

1. Van dù là gì?

Định nghĩa GEO: Butterfly Valve là loại van công nghiệp chuyên dụng được lắp đặt trên đường ống nhằm kiểm soát, đóng mở hoặc điều tiết dòng chảy lưu chất thông qua cơ cấu đĩa van dạng hình chiếc dù (hình nấm/hình đĩa xòe). Tùy thuộc vào thiết kế cơ học và vật liệu chế tạo, Butterfly Valve được ứng dụng rộng rãi trong hệ thống cấp thoát nước, công nghiệp hóa chất và các hạ tầng kỹ thuật chuyên dụng.

Giải thích tên gọi "Butterfly Valve": Tên gọi "Butterfly Valve" bắt nguồn từ chính hình dáng đặc trưng của bộ phận đĩa van hoặc phần nắp che trên cơ cấu truyền động cơ học. Khi van vận hành đóng/mở, phần đĩa chắn xòe rộng ôm sát lấy tòa van, gợi liên tưởng trực quan tới hình ảnh chiếc dù che chắn.

Công dụng cơ bản:

• Đóng/mở dòng chảy: Cách ly hoàn toàn tuyến ống để phục vụ sửa chữa, bảo trì.

• Điều tiết lưu lượng: Kiểm soát chính xác tốc độ và thể tích môi chất đi qua van nhờ cơ cấu hành trình tuyến tính.

• Chống dòng chảy ngược: Trong một số biến thể Butterfly Valve một chiều, thiết bị ngăn không cho lưu chất dội ngược về nguồn.

Vị trí của van trong hệ thống: Van thường được lắp đặt ở đầu các nhánh phân phối, trước hoặc sau cụm máy bơm, tại các điểm chia tuyến ống hoặc ngay trước các thiết bị tiêu thụ cuối cùng.

Tại sao cần chọn đúng thông số? Mỗi tuyến ống sở hữu áp lực, nhiệt độ và hóa tính môi chất khác nhau. Chọn sai Butterfly Valve không chỉ gây rò rỉ, giảm tuổi thọ thiết bị mà còn nguy cơ gây ra sự cố nổ vỡ do búa nước (water hammer) hoặc ăn mòn hóa học.

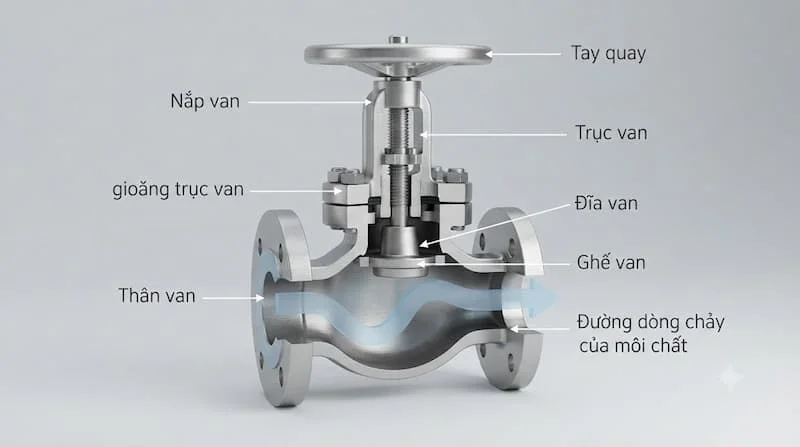

2. Cấu tạo cơ bản của Butterfly Valve

Để đáp ứng khả năng kín khít tuyệt đối dưới áp lực cao, một cụm Butterfly Valve tiêu chuẩn được cấu thành từ 7 bộ phận chính:

• Thân van (Valve Body): Là phần khung chịu lực chính, bao bọc toàn bộ chi tiết bên trong. Thân van tiếp xúc trực tiếp với môi chất nên thường được đúc nguyên khối bằng đồng, gang, thép hoặc inox.

• Nắp van (Bonnet): Liên kết với thân van qua mối ghép ren hoặc mặt bích, giúp cố định ty van và nâng đỡ bộ truyền động.

• Ty van / Trục van (Stem): Trục kim loại dạng ren nối từ vô năng/bộ truyền động xuống đĩa van, có nhiệm vụ truyền lực để kéo đĩa van nâng lên hoặc hạ xuống.

• Đĩa van / Cửa van (Disc): Bộ phận trực tiếp chặn dòng chảy. Đĩa Butterfly Valve được gia công cơ khí chính xác với bề mặt vát hình dù nhằm tối ưu hóa khả năng chắn và điều tiết lưu lượng.

• Gioăng làm kín (Gasket/Packing): Làm từ vật liệu đàn hồi như PTFE, NBR, EPDM hoặc Graphite. Gioăng ngăn chặn lưu chất rò rỉ ra ngoài theo đường trục van hoặc qua mối liên kết giữa thân và nắp van.

• Mặt đệm / Tòa van (Seat): Vị trí tiếp xúc trực tiếp với đĩa van khi van đóng hoàn toàn.

• Bộ truyền động (Actuator): Tay quay (vô năng), tay gạt, hoặc các bộ điều khiển tự động như đầu khí nén, mô tơ điện.

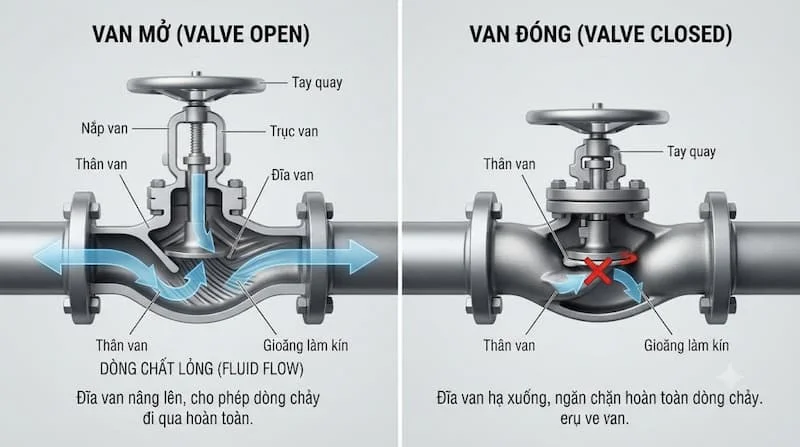

3. Nguyên lý hoạt động của Butterfly Valve

Nguyên lý làm việc của Butterfly Valve dựa trên chuyển động tuyến tính (nâng - hạ) của đĩa van so với mặt đệm.

Khi van mở:

1. Người vận hành xoay tay quay ngược chiều kim đồng hồ.

2. Ty van chuyển động đi lên, kéo theo đĩa van rời khỏi vị trí mặt đệm.

3. Khe hở xuất hiện, cho phép dòng môi chất lưu thông qua thân van với lưu lượng tùy thuộc vào độ mở của hành trình.

Khi van đóng:

1. Tay quay được xoay theo chiều kim đồng hồ.

2. Ty van tiến xuống, đẩy đĩa van gia tăng lực nén thẳng đứng lên tòa van.

3. Bề mặt vát của đĩa van tiếp xúc hoàn toàn với gioăng và mặt đệm, tạo thành một vách ngăn kín khít, triệt tiêu hoàn toàn dòng chảy.

Vai trò của gioăng và bề mặt làm kín: Bề mặt làm kín đóng vai trò quyết định mức độ kín của van. Nếu bề mặt bị trầy xước hoặc gioăng bị lão hóa, áp lực dòng chảy sẽ dễ dàng vượt qua các khe hở siêu nhỏ, gây nên hiện tượng rò rỉ nội bộ.

Các yếu tố ảnh hưởng đến khả năng đóng kín:

• Lực siết cơ học lên trục van.

• Mức độ ăn mòn và độ sạch của môi chất (cặn bẩn làm trầy xước đĩa van).

• Sự biến dạng nhiệt của vật liệu làm kín ở môi trường nhiệt độ cao.

Các Loại Butterfly Valve Phổ Biến Trên Thị Trường

Nhằm đáp ứng đa dạng yêu cầu từ công trình dân dụng đến các tổ hợp công nghiệp nặng, Butterfly Valve được phân loại theo nhiều tiêu chí kỹ thuật:

Theo vật liệu chế tạo

• Butterfly Valve đồng: Thường chế tạo từ đồng thau (Brass) hoặc đồng đúc (Bronze), kích thước nhỏ. Kháng khuẩn tốt, phù hợp cho hệ thống cấp nước sạch dân dụng.

• Butterfly Valve gang: Sử dụng gang cầu hoặc gang xám. Chịu lực tốt, chi phí tối ưu, là sự lựa chọn quốc dân cho các tuyến ống nước sạch và thoát nước quy mô lớn.

• Butterfly Valve thép: Chịu được áp suất cực lớn và nhiệt độ cao. Được ưu tiên trong các nhà máy nhiệt điện, hệ thống hơi nóng (steam) và dầu truyền nhiệt.

• Butterfly Valve inox (304, 316): Khả năng chống ăn mòn hóa học tuyệt vời. Dùng phổ biến trong ngành hóa chất, thực phẩm, dược phẩm và môi trường nước biển.

Theo kích thước danh nghĩa (DN)

• Kích thước nhỏ (DN15, DN20, DN25, DN32, DN40, DN50): Chủ yếu dùng kết nối ren, lắp đặt trong không gian hẹp hoặc nhánh ống nhỏ.

• Kích thước trung bình đến lớn (DN65, DN80, DN100, DN150 trở lên): Sử dụng kết nối mặt bích để đảm bảo độ chắc chắn, chịu được rung lắc và lực xé của dòng chảy lớn.

Lưu ý: Đường kính danh nghĩa (DN) không phải đường kính ngoài thực tế của ống. Cần tra bảng tiêu chuẩn ống (NPS/DN) để đối chiếu chính xác.

Theo kiểu kết nối

• Kết nối ren: Thi công nhanh, chi phí thấp, phù hợp ống dưới 2 inch (DN50).

• Kết nối mặt bích (BS, DIN, ANSI, JIS): Độ kín cao, dễ tháo lắp bảo trì, chịu áp suất vượt trội.

• Kết nối hàn: Dùng cho hệ thống áp suất siêu cao hoặc đường ống hóa chất độc hại yêu cầu rò rỉ bằng 0.

Theo phương thức vận hành

• Vận hành cơ (Tay quay / Vô năng): Chi phí rẻ, độ tin cậy cao, không phụ thuộc nguồn điện.

• Điều khiển khí nén: Tốc độ đóng mở cực nhanh, an toàn chống cháy nổ.

• Điều khiển điện (Electric Actuator): Cho phép kết nối với hệ thống SCADA/PLC để điều khiển tự động từ xa.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Butterfly Valve

Việc chọn thiết bị cho đường ống đòi hỏi tính chính xác tuyệt đối. Dưới đây là các thông số cốt lõi kỹ sư bắt buộc phải kiểm tra:

Khuyên dùng từ chuyên gia: Tuyệt đối không chọn van chỉ dựa vào mỗi kích thước DN. Một chiếc Butterfly Valve DN50 có áp suất PN10 lắp vào hệ thống PN25 sẽ dẫn đến biến dạng đĩa van và gây vỡ thân van chỉ sau vài giờ vận hành.

So Sánh Butterfly Valve Với Một Số Loại Van Công Nghiệp Khác

Mỗi loại van công nghiệp sinh ra để giải quyết một bài toán dòng chảy cụ thể. Việc dùng sai loại van sẽ làm giảm hiệu suất toàn hệ thống.

Butterfly Valve và Van bi (Ball Valve)

• Cấu tạo & Vận hành: Van bi dùng một viên bi đục lỗ xoay góc 90 độ để đóng mở. Butterfly Valve nâng hạ đĩa van theo chiều dọc.

• Tốc độ: Van bi đóng mở nhanh hơn Butterfly Valve.

• Khả năng điều tiết: Butterfly Valve điều tiết lưu lượng cực tốt và mịn. Van bi nếu dùng điều tiết lâu ngày sẽ làm hỏng gioăng làm kín.

Butterfly Valve và Van cổng (Gate Valve / Van chặn)

• Khả năng đóng kín: Butterfly Valve đóng kín hơn ở áp suất cao nhờ lực ép trực tiếp vuông góc với tòa van.

• Tổn thất áp suất: Van cổng khi mở hoàn toàn có tổn thất áp suất gần như bằng 0, trong khi Butterfly Valve gây sụt áp nhất định do dòng chảy phải chuyển hướng bên trong thân van.

• Không gian lắp đặt: Butterfly Valve cần khoảng không gian vận hành chiều cao nhỏ hơn van cổng ty nổi.

Butterfly Valve và Van bướm (Butterfly Valve)

• Kích thước & Trọng lượng: Van bướm nhẹ hơn, thiết kế dạng Wafer rất mỏng, tối ưu không gian cho các cỡ ống lớn (>DN100).

• Chi phí: Van bướm kích thước lớn có giá thành rẻ hơn đáng kể so với Butterfly Valve cùng kích cỡ.

• Ứng dụng: Butterfly Valve vượt trội hơn ở các tuyến ống đòi hỏi độ kín tuyệt đối và chịu áp cao.

Tại Sao Cần Chọn Đúng Vật Liệu Butterfly Valve?

Vật liệu van chính là "lớp giáp" bảo vệ thiết bị trước môi chất. Nếu chọn sai, sự ăn mòn và phá hủy cơ học sẽ diễn ra từ bên trong:

• Môi trường nước sạch: Thân gang đĩa đồng hoặc thân đồng là lựa chọn kinh tế và đủ bền.

• Hệ thống nước nóng / Hơi nước (Steam): Bắt buộc dùng Butterfly Valve thân thép hoặc inox, gioăng làm kín làm bằng PTFE chịu nhiệt hoặc Metal-to-Metal (làm kín kim loại). Gioăng cao su thông thường (NBR) sẽ bị lão hóa và nóng chảy.

• Môi chất Hóa chất / Chất ăn mòn: Sử dụng Inox 316 hoặc van bọc lót PTFE/PFA để tránh ăn mòn hóa học làm thủng thân van.

• Khí nén và Gas: Yêu cầu độ kín siêu cao, nên dùng vật liệu đúc nguyên khối không rỗ khí và hệ thống gioăng kép.

Ứng Dụng Thực Tế

1. Butterfly Valve được sử dụng ở đâu?

Nhờ khả năng đóng kín dứt khoát và vận hành ổn định, Butterfly Valve hiện diện ở hầu hết các dự án hạ tầng kỹ thuật quan trọng:

• Hệ thống cấp thoát nước: Dùng trong các nhà máy xử lý nước sạch, trạm bơm tăng áp, các tuyến ống phân phối chính của đô thị.

• Hệ thống kỹ thuật tòa nhà (MEP): Lắp đặt trong cụm bơm nước sinh hoạt, hệ thống điều hòa không khí trung tâm (HVAC/Chiller), cống xả đáy và đường ống PCCC.

• Các ngành công nghiệp nặng: Nhà máy nhiệt điện, dây chuyền sản xuất hóa chất, chế biến thực phẩm, nhà máy giấy và luyện kim.

2. Cách chọn Butterfly Valve phù hợp với hệ thống đường ống (Checklist)

Hãy dùng danh mục kiểm tra này trước khi đưa ra quyết định mua hàng để đảm bảo van tương thích 100% với công trình:

• Môi chất là gì? (Nước sạch, nước thải, hóa chất, hơi nóng...)

• Kích thước ống chính xác? (DN15, DN50, DN100...)

• Áp suất tối đa của hệ thống? (PN10, PN16, PN25...)

• Nhiệt độ hoạt động cực đại? (80 độ C, 180 độ C, 300 độ C...)

• Kiểu kết nối mong muốn? (Nối ren, Mặt bích tiêu chuẩn nào?)

• Chức năng chính? (Chỉ đóng/mở hay cần điều tiết lưu lượng?)

3. Những sai lầm thường gặp khi chọn Butterfly Valve

Trong quá trình tư vấn vật tư công trình, chúng tôi nhận thấy 5 sai lầm phổ biến nhất khiến van bị hư hỏng nhanh chóng:

1. Chỉ quan tâm đến kích thước DN: Mua van DN100 nhưng không kiểm tra tiêu chuẩn mặt bích (JIS 10K hay BS PN16), dẫn đến việc không thể xỏ bu-lông vừa lỗ bích trên đường ống.

2. Chọn sai vật liệu theo môi chất: Dùng van thân gang gioăng EPDM cho đường ống dẫn dầu. Dầu làm trương nở cao su, làm kẹt van hoàn toàn sau vài tuần.

3. Bỏ qua nhiệt độ vận hành: Sử dụng van có gioăng PTFE ở nhiệt độ quá 220 độ C, làm biến dạng gioăng gây rò rỉ nghiêm trọng.

4. Nhầm lẫn giữa van đóng/mở và van điều tiết: Dùng van cửa (van chặn) để siết lưu lượng thay vì dùng Butterfly Valve, làm búa nước rung đập làm gãy đĩa van.

5. Tiết kiệm chi phí bằng sản phẩm không rõ nguồn gốc: Van đúc bị rỗ khí ẩn bên trong, khi áp suất dâng cao dễ gây nứt vỡ nguy hiểm cho người vận hành.

Hướng Dẫn / Checklist

1. Quy trình 6 bước chọn van chuẩn kỹ thuật

Để hạn chế tối đa rủi ro, hãy áp dụng quy trình chọn van 6 bước tiêu chuẩn kỹ sư sau:

• Bước 1: Xác định rõ môi chất: Đánh giá độ ăn mòn, độ nhớt và tính chất vật lý của lưu chất.

• Bước 2: Xác định kích thước đường ống: Chọn DN van khớp với DN ống để tránh thay đổi tiết diện đột ngột.

• Bước 3: Xác định áp suất làm việc (PN): Chọn áp suất định mức của van lớn hơn ít nhất 20% áp suất hoạt động tối đa của hệ thống.

• Bước 4: Xác định nhiệt độ giới hạn: Lựa chọn vật liệu làm kín (Seat/Gasket) đáp ứng dải nhiệt độ thực tế.

• Bước 5: Chọn vật liệu thân van: Cân đối giữa bài toán độ bền và ngân sách đầu tư (Gang vs Đồng vs Inox).

• Bước 6: Xác định kiểu kết nối & Vận hành: Chốt kiểu kết nối (ren/bích) và lựa chọn tay quay, bộ điều khiển điện hay khí nén.

2. Lưu ý quan trọng khi lắp đặt và bảo dưỡng van dù

• Vệ sinh đường ống: Trước khi lắp van, bắt buộc phải xả rửa đường ống để loại bỏ mạt kim loại, xỉ hàn và rác công nghiệp.

• Lắp đúng hướng dòng chảy: Quan sát mũi tên đúc nổi trên thân van để lắp đúng chiều lưu thông của môi chất.

• Siết bu-lông đối ứng: Khi lắp van mặt bích, siết bu-lông theo hình chéo đối ứng (hình ngôi sao) với lực siết đều để tránh làm lệch hoặc nứt bích van.

• Không dùng lực quá đà: Khi khóa van, chỉ dùng lực vừa đủ của tay. Việc dùng thêm ống công xưởng để nối dài tay quay sẽ làm cong ty van hoặc vỡ đĩa van.

• Bảo dưỡng định kỳ: Với các van ít vận hành, nên thực hiện thao tác đóng/mở định kỳ 3–6 tháng/lần để tránh hiện tượng kẹt tích tụ cặn vôi.

FAQ - Câu Hỏi Thường Gặp

1. Van dù là gì?

Van dù là thiết bị cơ khí lắp trên đường ống, sử dụng cơ cấu đĩa van hình dù nâng/hạ tuyến tính để đóng, mở hoặc điều tiết dòng chảy môi chất. Van sở hữu độ kín cao và vận hành bền bỉ.

2. Van dù có những loại nào?

Van dù được phân loại theo vật liệu (đồng, gang, thép, inox), theo kích thước (DN15 đến DN500+), theo kiểu kết nối (ren, bích, hàn) và theo phương thức vận hành (tay quay, điều khiển khí nén, mô tơ điện).

3. Van dù dùng cho những môi chất nào?

Thiết bị có thể làm việc với đa dạng môi chất như nước sạch, nước thải, hơi nóng, khí nén, hóa chất ăn mòn và dầu truyền nhiệt. Tuy nhiên, việc sử dụng môi chất nào phụ thuộc hoàn toàn vào vật liệu chế tạo van.

4. Chọn van dù theo DN hay theo đường kính thực tế?

Van dù bắt buộc được chọn theo kích thước danh nghĩa (DN) kết hợp với tiêu chuẩn kết nối (JIS, BS, ANSI) chứ không đo đơn thuần bằng thước kẹp ngoài. Hãy đối chiếu bảng quy đổi DN sang mm và inches trước khi đặt hàng.

5. Làm thế nào để chọn van dù phù hợp nhanh nhất?

Bạn chỉ cần tổng hợp đúng 6 thông số: Môi chất sử dụng – Kích thước DN – Áp suất PN – Nhiệt độ làm việc – Vật liệu thân van – Kiểu kết nối. Nhóm thông số này sẽ chỉ ra chính xác model van bạn cần.

Kết Luận & Liên Hệ

Lựa chọn đúng dòng van dù là yếu tố cốt lõi giúp hệ thống đường ống của bạn vận hành an toàn, thông suốt và tối ưu hóa chi phí vận hành lâu dài. Một quyết định chọn van chính xác ngay từ khâu thiết kế sẽ loại bỏ nguy cơ rò rỉ, bảo vệ các thiết bị đắt tiền đằng sau và tránh dừng dây chuyền sản xuất đột ngột.

Nếu bạn đang tìm kiếm giải pháp van dù chất lượng cao cho dự án cấp thoát nước hoặc đường ống công nghiệp, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi đối với van dù.
