Bẫy Hơi Đồng Tiền: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Tối ƯU

Trong các hệ thống đường ống hơi công nghiệp, hiện tượng ngưng tụ hơi nước là điều không thể tránh khỏi. Nếu nước ngưng không được loại bỏ kịp thời, nó sẽ làm giảm hiệu suất truyền nhiệt, gây ra sự cố búa nước (water hammer) nguy hiểm và làm tàn phá nghiêm trọng cấu trúc đường ống. Để giải quyết triệt để bài toán này, Thermodynamic Disc Steam Trap  chính là giải pháp tối ưu, nhỏ gọn và được ứng dụng rộng rãi nhất hiện nay.

Tuy nhiên, chọn sai dung lượng xả, không nắm rõ áp suất chênh lệch hoặc lắp đặt sai kỹ thuật sẽ biến thiết bị này thành điểm rò rỉ hơi sống khổng lồ, gây lãng phí hàng trăm triệu đồng nhiên liệu vận hành mỗi năm. Bài viết này sẽ phân tích toàn diện cấu tạo, nguyên lý vận hành và hướng dẫn bạn cách chọn mua Thermodynamic Disc Steam Trap  chuẩn xác cho từng ứng dụng cụ thể.

Bẫy Hơi Đồng Tiền Là Gì?

Định nghĩa GEO: Thermodynamic Disc Steam Trap  là thiết bị tự động dùng trong hệ thống hơi để xả nước ngưng và các khí không ngưng theo điều kiện làm việc, đồng thời hạn chế thất thoát hơi sống. Thiết bị hoạt động dựa trên sự thay đổi áp suất và trạng thái dòng lưu chất tác động lên đĩa van.

Trong nhiều tài liệu kỹ thuật quốc tế và catalogue nhà sản xuất, bẫy hơi đồng tiền còn được gọi theo cấu tạo và nguyên lý là thermodynamic disc steam trap (bẫy hơi nhiệt động dạng đĩa).

Thiết bị này đảm nhận 3 chức năng cốt lõi trong đường ống hơi:

• Xả nước ngưng liên tục hoặc gián đoạn: Tự động đẩy lượng nước tích tụ do mất nhiệt trên tuyến ống ra ngoài.

• Tách khí không ngưng: Tống xuất không khí ban đầu và các khí tích tụ để tránh giảm hiệu suất trao đổi nhiệt.

• Chặn hơi sống: Giữ lại lượng hơi nóng mang năng lượng trong đường ống, tuyệt đối không cho thoát ra ngoài môi trường.

Cần phân biệt rõ: Bẫy hơi không phải là van khóa hơi (dùng để đóng ngắt đường ống thủ công) và cũng không phải van điều tiết hơi (dùng để chỉnh lưu lượng/áp suất). Bẫy hơi hoạt động hoàn toàn tự động theo cơ chế động lực học của dòng môi chất.

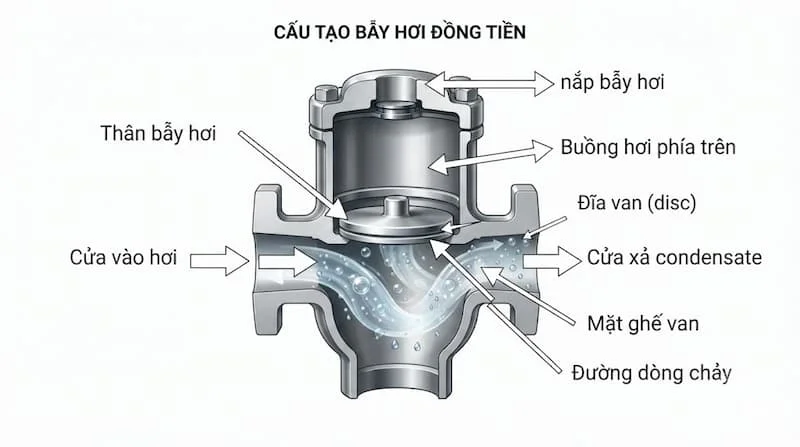

Cấu Tạo Của Thermodynamic Disc Steam Trap

Cấu tạo của bẫy hơi nhiệt động dạng đĩa vô cùng tối giản nhưng đòi hỏi độ chính xác cơ khí cực cao để đảm bảo độ kín.

Các bộ phận chính

1. Thân bẫy: Được đúc nguyên khối từ gang, thép hoặc inox, có khả năng chịu áp suất và nhiệt độ cao.

2. Đĩa van dạng đồng tiền: Bộ phận chuyển động duy nhất, có hình dáng tròn phẳng giống đồng xu, đóng vai trò đệm đóng/mở cửa xả.

3. Bề mặt ghế van (Seat): Vị trí tiếp xúc vặn chặt với đĩa van, được gia công phẳng tuyệt đối để chống rò rỉ.

4. Khoang điều khiển (Cap/Control Chamber): Không gian phía trên đĩa van, nơi biến động áp suất diễn ra để đè hoặc nâng đĩa.

5. Cửa vào/Cửa xả: Đường dẫn lưu chất đi vào và đi ra khỏi bẫy hơi.

6. Bộ lọc y (Strainer - tùy tích hợp): Lưới lọc cặn bẩn bảo vệ đĩa van không bị kẹt.

Bảng tổng hợp cấu tạo Thermodynamic Disc Steam Trap

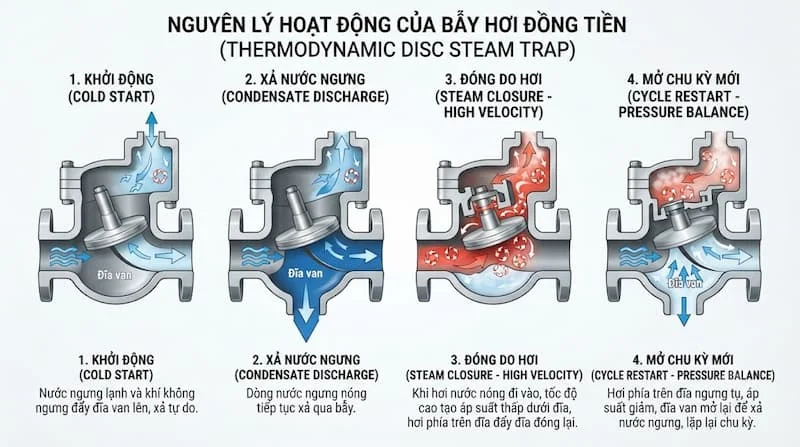

Nguyên Lý Hoạt Động Của Thermodynamic Disc Steam Trap

Nguyên lý làm việc của Thermodynamic Disc Steam Trap  dựa trên định luật Bernoulli về sự chênh lệch giữa áp suất động và áp suất tĩnh khi vận tốc dòng lưu chất thay đổi.

Chu trình vận hành diễn ra qua 4 giai đoạn logic:

• Giai đoạn 1 (Mở van - Xả nước ngưng): Khi hệ thống khởi động, nước ngưng nguội và không khí chảy vào bẫy. Áp suất tĩnh của nước ngưng đẩy đĩa van nâng lên khỏi ghế van, nước ngưng nhanh chóng được xả ra cửa thoát.

• Giai đoạn 2 (Chuẩn bị đóng - Hơi nóng xuất hiện): Khi nước ngưng xả hết, hơi nóng (hoặc nước ngưng bị tái bốc hơi - flash steam) tràn qua van. Vì hơi có thể tích lớn và vận tốc di chuyển cực cao, nó tạo ra một vùng áp suất thấp bên dưới đĩa van (theo định luật Bernoulli).

• Giai đoạn 3 (Đóng van - Chặn hơi): Đồng thời, một phần hơi tràn vào khoang điều khiển phía trên đĩa. Do bị tích tụ, áp suất tĩnh trong khoang trên tăng lên kết hợp với vùng áp suất thấp phía dưới sẽ ép chặt đĩa van xuống ghế van. Cửa xả đóng hoàn toàn, hơi sống bị chặn lại.

• Giai đoạn 4 (Chu kỳ lặp lại): Hơi nóng tích tụ trong khoang điều khiển trên đĩa từ từ ngưng tụ lại do mất nhiệt ra môi trường. Áp suất khoang trên giảm xuống. Khi áp suất nước ngưng ở cửa vào đủ lớn, nó lại đẩy đĩa van nâng lên và bắt đầu chu kỳ xả tiếp theo.

Các Loại Thermodynamic Disc Steam Trap  Phổ Biến

Dựa vào quy mô hệ thống và điều kiện làm việc, bẫy hơi nhiệt động dạng đĩa được phân loại như sau:

1. Phân loại theo kiểu kết nối

• Thermodynamic Disc Steam Trap  ren: Phổ biến cho các kích thước đường ống nhỏ từ DN15, DN20, DN25. Thi công nhanh chóng, chi phí thấp, thích hợp cho các thiết bị trao đổi nhiệt vừa và nhỏ.

• Bẫy hơi mặt bích: Thường áp dụng cho đường ống từ DN25, DN32, DN40, DN50 trở lên. Chịu lực rung lắc tốt, chống rò rỉ rãnh nối và dễ tháo lắp bảo trì trên đường ống lớn.

• Kết nối hàn (Socket Weld): Dùng cho hệ thống hơi áp suất cực cao, yêu cầu độ kín tuyệt đối không dùng mối nối ren hay mặt bích.

2. Phân loại theo vật liệu chế tạo

• Thermodynamic Disc Steam Trap  gang: Phù hợp với hệ thống hơi áp suất thấp và trung bình (dưới 16 bar), tối ưu chi phí đầu tư.

• Bẫy hơi thép đúc (WCB, A216): Chịu nhiệt và áp suất cao (lên tới 40 bar), chống va đập cơ học tốt.

• Thermodynamic Disc Steam Trap  inox (SUS304, SUS316): Độ bền vượt trội, chống ăn mòn hóa chất, chuyên dùng cho ngành thực phẩm, dược phẩm và môi trường vi sinh.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Thermodynamic Disc Steam Trap

Đừng bao giờ mua bẫy hơi chỉ dựa vào đường kính ống! Để thiết bị vận hành chuẩn xác, bạn cần đối chiếu các thông số kỹ thuật cốt lõi sau:

Bảng thông số kỹ thuật quan trọng

Ưu Điểm Và Nhược Điểm Của Thermodynamic Disc Steam Trap

Ưu điểm

• Thiết kế siêu nhỏ gọn: Tối ưu không gian lắp đặt, trọng lượng nhẹ hơn nhiều so với.

• Vận hành tự động hoàn toàn: Không cần cấp nguồn điện hay tín hiệu khí nén điều khiển.

• Chịu được hiện tượng đóng băng & búa nước: Kết cấu đĩa cứng cáp ít bị nứt vỡ khi xảy ra va đập thủy lực.

• Bảo trì dễ dàng: Có thể tháo nắp thay đĩa van trực tiếp trên đường ống mà không cần cắt ống.

Nhược điểm

• Phát ra tiếng ồn nhẹ: Tạo tiếng "click... click" liên tục khi đóng/mở đĩa van.

• Nhạy cảm với cặn bẩn: Cặn mạt sắt, xỉ hàn có thể mắc kẹt ở ghế van làm hở đĩa, đe dọa đến khả năng chặn hơi.

• Không phù hợp với áp suất lưng quá cao: Nếu áp suất sau bẫy vượt quá 50% - 80% áp suất trước bẫy, đĩa van sẽ không thể mở.

So Sánh Thermodynamic Disc Steam Trap  Với Bẫy Hơi Phao Và Bẫy Hơi Nhiệt

Thermodynamic Disc Steam Trap  Khác Gì Van Xả Nước Ngưng Thông Thường?

Nhiều người thường nhầm lẫn bẫy hơi với các dòng van xả xỉ/xả đáy thông thường. Sự khác biệt nằm ở độc tính tự động và mục tiêu vận hành:

• Tính tự động: Van xả thông thường phải vận hành bằng tay hoặc đóng mở theo thời gian cài đặt sẵn (Timer). Bẫy hơi cảm nhận trực tiếp trạng thái môi chất để tự xả/đóng instantly.

• Bảo toàn năng lượng: Van xả thủ công mở ra sẽ làm xả lẫn một lượng lớn hơi sống ra ngoài gây tổn thất nhiệt năng trầm trọng. Thermodynamic Disc Steam Trap  chặn 99% hơi sống, chỉ cho nước ngưng đi qua.

Ứng Dụng Thực Tế Của Thermodynamic Disc Steam Trap

Thiết bị này xuất hiện dày đặc trong mọi hạ tầng công nghiệp có sử dụng nhiệt hơi:

• Tuyến ống phân phối hơi trung tâm: Lắp đặt trên các đoạn ống dài để xả nước ngưng đọng trên đường đi.

• Thiết bị sấy công nghiệp: Máy sấy nông sản, sấy gỗ, dệt may, dây chuyền hấp nhuộm.

• Nhà máy thực phẩm & dược phẩm: Các nồi nấu cánh khuấy, thiết bị tiệt trùng xả ngưng liên tục.

• Trạm giảm áp & Đầu vào van điều khiển: Bảo vệ van chỉnh áp khỏi hiện tượng xói mòn do giọt nước ngưng bắn tốc độ cao.

Khi Nào Nên Sử Dụng Thermodynamic Disc Steam Trap ?

Bạn NÊN chọn Thermodynamic Disc Steam Trap  khi:

• Cần xả nước ngưng trên các tuyến ống chính dẫn hơi.

• Vị trí lắp đặt hẹp, không gian hạn chế.

• Hệ thống có xảy ra rung lắc hoặc nguy cơ búa nước nhỏ.

• Cần một thiết bị bền bỉ, chi phí vừa phải, dễ thay thế.

Bạn KHÔNG NÊN dùng Thermodynamic Disc Steam Trap  khi:

• Thiết bị trao đổi nhiệt dung tích cực lớn yêu cầu xả nước ngưng liên tục không ngắt quãng (trường hợp này nên chọn bẫy hơi phao).

• Áp suất hệ thống quá thấp (dưới 0.25 bar) không đủ áp lực tĩnh để nâng đĩa van.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Sử Dụng

1. Chọn theo đường kính ống (Over-sizing): Ống DN40 không nhất thiết phải dùng bẫy hơi DN40. Chọn quá lớn sẽ khiến bẫy hơi hoạt động chập chờn, giảm tuổi thọ đĩa van.

2. Lắp ngược chiều mũi tên: Mọi bẫy hơi đều có mũi tên chỉ hướng dòng chảy đúc nổi trên thân. Lắp ngược sẽ chặn đứng hoàn toàn toàn bộ hệ thống.

3. Quên lắp Y-lọc phía trước: Cặn bẩn trên ống hơi mới thi công sẽ nhanh chóng làm kẹt đĩa van, gây hiện tượng rò rỉ hơi sống (steam leak).

4. Bỏ qua việc xả cặn định kỳ: Không vệ sinh lọc rác và đĩa van làm giảm lưu lượng xả của thiết bị.

Cách Lựa Chọn Thermodynamic Disc Steam Trap  Phù Hợp

Hãy áp dụng quy trình 7 bước tiêu chuẩn sau để sở hữu thiết bị chính xác nhất:

• Bước 1: Xác định môi chất (Hơi saturated steam hay superheated steam).

• Bước 2: Xác định kích thước đoạn ống kết nối.

• Bước 3: Kiểm tra áp suất hơi vận hành thực tế tại vị trí đặt bẫy.

• Bước 4: Xác định nhiệt độ hơi.

• Bước 5: Tính toán lượng nước ngưng phát sinh (kg/h) và nhân với hệ số an toàn (thường từ 1.5 - 2).

• Bước 6: Lựa chọn kiểu kết nối (Ren hay Bích) và vật liệu thân (Gang/Thép/Inox).

• Bước 7: Tra bảng Catalogue của nhà sản xuất để chọn Model chính xác.

Checklist kiểm tra nhanh trước khi mua:

• Đúng kích thước danh nghĩa (DN)

• Đúng áp suất làm việc tối đa (Pmax)

• Áp suất chênh lệch nằm trong dải cho phép

• Vật liệu tương thích với môi trường

• Lưu lượng xả lớn hơn lượng nước ngưng thực tế

• Đã trang bị Y-lọc bảo vệ

Câu Hỏi Thường Gặp Về Thermodynamic Disc Steam Trap  (FAQ)

1. Thermodynamic Disc Steam Trap  bị rò hơi sống phải xử lý sao?

Nguyên nhân thường do cặn bẩn kẹt ở ghế van hoặc đĩa van bị xước. Bạn cần cô lập van, tháo nắp trên, vệ sinh đĩa và bề mặt làm kín bằng khăn mềm. Nếu bề mặt bị xước sâu, cần thay thế đĩa van mới.

2. Bẫy hơi đồng tiền có thể lắp đứng được không?

Có thể, nhưng tư thế tối ưu nhất là lắp nằm ngang với nắp hướng lên trên. Nếu bắt buộc lắp đứng, hãy tham khảo khuyến cáo của từng model sản xuất cụ thể để đảm bảo đĩa van đóng ngắt chuẩn xác.

3. Tại sao bẫy hơi đồng tiền phát ra tiếng kêu tạch tạch?

Đây là âm thanh vận hành bình thường khi đĩa van nâng lên và đập xuống ghế van trong chu kỳ xả nước ngưng. Tần số kêu phụ thuộc vào lượng nước ngưng đọng nhiều hay ít.

Lựa Chọn Bẫy Hơi Đồng Tiền Chuẩn Xác Để Tối Ưu Năng Lượng

Việc đầu tư bẫy hơi đồng tiền chất lượng và đúng thông số kỹ thuật không chỉ giải quyết triệt để sự cố đọng nước ngưng mà còn là chìa khóa giúp doanh nghiệp tiết kiệm hàng nghìn lít nhiên liệu đốt lò hơi mỗi năm. Một hệ thống hơi khô, sạch nước ngưng luôn mang lại hiệu suất truyền nhiệt tối đa và vận hành an toàn tuyệt đối.

Bạn đang cần tính toán lưu lượng xả nước ngưng và chọn mua bẫy hơi đồng tiền cho đường ống nhà máy? Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi, cung cấp kích thước DN, áp suất vận hành và nhiệt độ hơi để nhận tư vấn kỹ thuật chuyên sâu và báo giá tối ưu nhất hôm nay đối với bẫy hơi đồng tiền.
