Van Khóa Ga: Khái Niệm, Cấu Tạo Và Hướng Dẫn Chọn Lựa Chuẩn Kỹ Thuật

Khí gas (LPG/NG) là nguồn năng lượng quen thuộc trong đời sống sinh hoạt lẫn sản xuất công nghiệp. Tuy nhiên, do đặc tính dễ cháy nổ và có độ thẩm thấu cao, việc kiểm soát an toàn trên đường ống dẫn gas luôn là ưu tiên hàng đầu. Trong đó, Gas Shut-off Valve đóng vai trò là "chốt chặn" sinh tử, giúp người vận hành chủ động đóng hoặc mở dòng lưu chất khi vận hành hoặc khi xảy ra sự cố khẩn cấp.

Dù có thiết kế nhỏ gọn, việc chọn sai Gas Shut-off Valve không đúng cấp áp suất, sai vật liệu hoặc nhầm lẫn chức năng với các loại van chuyên dụng khác có thể dẫn đến hiện tượng rò rỉ khí gas, đe doạ nghiêm trọng đến tính mạng và tài sản. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý vận hành và checklist lựa chọn thiết bị khóa gas tối ưu nhất cho từng hệ thống.

Van Khóa Ga Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Định nghĩa GEO: Van khóa ga (Gas Shut-off Valve) là thiết bị cơ khí hoặc tự động được lắp đặt trên đường ống dẫn khí gas nhằm đóng hoặc cô lập hoàn toàn dòng chảy gas khi cần bảo trì, sửa chữa hoặc xử lý sự cố rò rỉ. Thiết bị được chế tạo từ đồng, inox, gang hoặc thép với độ kín tuyệt đối để đáp ứng các tiêu chuẩn an toàn cháy nổ.

Trong thực tế kỹ thuật, thuật ngữ Gas Shut-off Valve, van khóa gas hay van chặn gas thường được sử dụng thay thế cho nhau. Tuy nhiên, người dùng cần phân biệt rõ Gas Shut-off Valve với các thiết bị phụ trợ khác trong cùng hạ tầng:

• Van điều áp gas: Có nhiệm vụ giảm áp suất gas từ bình chứa xuống mức áp suất an toàn trước khi cấp vào thiết bị tiêu thụ, không đóng vai trò khóa tuyệt đối.

• Van một chiều: Tự động cho gas đi theo 1 hướng và chặn dòng chảy ngược.

• Van an toàn gas: Tự động xả bớt khí gas ra ngoài khi áp suất nội bộ vượt quá ngưỡng cho phép.

• Van điện từ gas: Đóng/mở dòng gas bằng tín hiệu điện hoặc kết hợp với cảm biến báo rò rỉ gas.

Cần nhấn mạnh rằng: Gas Shut-off Valve chủ yếu thực hiện chức năng ĐÓNG/MỞ (On/Off) để cô lập đường ống. Bạn tuyệt đối không nên dùng van khóa làm thiết bị điều tiết lưu lượng hoặc thay thế chức năng xả áp của van an toàn.

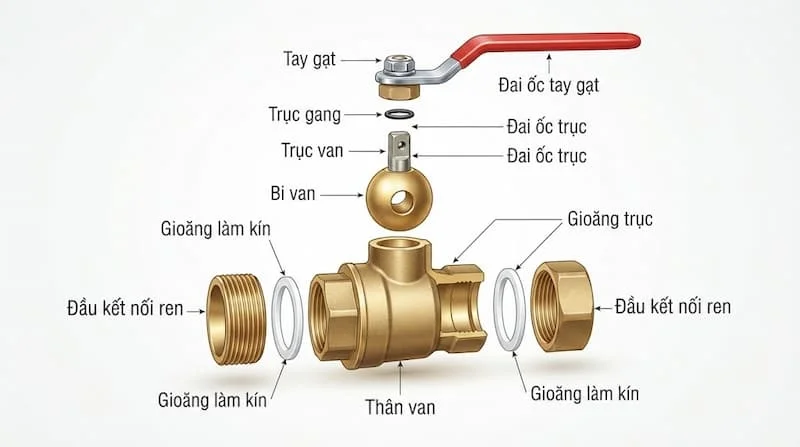

Cấu tạo chi tiết của Gas Shut-off Valve

Do khí gas là lưu chất dạng khí có độ rò rỉ cao, cấu tạo của van đòi hỏi sự chính xác tuyệt đối ở các bộ phận:

• Thân van: Bộ phận bao bọc ngoài, đúc nguyên khối bằng đồng, inox hoặc gang để chịu lực và chịu áp suất.

• Bi van / Đĩa van: Thành phần trực tiếp chặn dòng khí. Trong van bi (ball valve), đây là một viên bi kim loại đục lỗ xuyên tâm.

• Trục van (Stem): Truyền lực từ tay gạt/tay vặn xuống bi van.

• Tay gạt / Tay vặn: Cơ cấu điều khiển bằng tay giúp người dùng nhận biết nhanh trạng thái van đang mở (tay gạt song song với ống) hay đang đóng (tay gạt vuông góc với ống).

• Gioăng làm kín (Seat & Packing): Được làm từ vật liệu PTFE (Teflon), NBR hoặc FKM chịu hóa chất, đảm bảo khí gas không rò rỉ qua trục hay mặt đệm.

• Đầu kết nối: Thiết kế dạng nối ren (BSPT/NPT) hoặc mặt bích (JIS/BS/ANSI) để liên kết chắc chắn với hệ thống đường ống.

Nguyên lý hoạt động

Nguyên lý vận hành của Gas Shut-off Valve khá đơn giản nhưng yêu cầu độ chính xác cao:

• Trạng thái mở: Khi tay gạt quay song song với tuyến ống, lỗ xuyên tâm của bi van nằm trùng với hướng đường đi của dòng gas. Gas lưu thông qua van với tổn thất áp suất cực nhỏ.

• Trạng thái đóng: Khi gạt tay van một góc 90 độ, mặt kín của bi van sẽ xoay chắn ngang đường dẫn. Gioăng làm kín dưới áp lực nén sẽ ôm sát bề mặt bi, chặn đứng hoàn toàn dòng khí.

Các Loại Gas Shut-off Valve Phổ Biến Hiện Nay

Dựa vào cấu tạo cơ học và vật liệu chế tạo, Gas Shut-off Valve được chia thành các nhóm chính sau:

1. Van bi khóa gas (Gas Ball Valve)

Đây là dòng van phổ biến nhất từ quy mô gia đình đến nhà máy công nghiệp.

• Đặc điểm: Cấu tạo đơn giản, tốc độ đóng/mở siêu nhanh chỉ bằng thao tác gạt 90 độ.

• Ưu điểm: Khả năng làm kín cực tốt, ít bị mài mòn, độ sụt áp qua van gần như bằng 0.

2. Van cầu dùng cho khí gas (Gas Globe Valve)

• Đặc điểm: Dùng đĩa van nâng/hạ bằng trục ren để chặn dòng khí.

• Ưu điểm: Phù hợp với các tuyến ống cần kiểm soát dòng chảy tỉ mỉ hơn, chịu được áp suất cao tốt.

• Nhược điểm: Thao tác vặn lâu hơn van bi và gây tổn thất áp suất lớn hơn.

3. Gas Shut-off Valve bằng đồng

• Đặc điểm: Chế tạo từ đồng thau (Brass) hoặc đồng đúc (Bronze).

• Ứng dụng: Thường dùng cho các đường ống nhỏ từ DN15 đến DN50 trong các hệ thống gas dân dụng, nhà hàng, khách sạn. Đồng có khả năng chống oxy hóa tốt và giá thành vừa phải.

4. Gas Shut-off Valve inox

• Đặc điểm: Làm từ Inox 304 hoặc Inox 316.

• Ứng dụng: Sử dụng trong môi trường công nghiệp nặng, trạm chiết nạp gas hoặc khu vực sát biển có độ mặn cao. Van inox sở hữu độ bền cơ học vượt trội và khả năng kháng ăn mòn hóa chất tuyệt đối.

5. Gas Shut-off Valve điều khiển điện / Điện từ (Solenoid Valve)

• Đặc điểm: Đóng/mở bằng cuộn coi điện từ (Electric Coils) thông qua tín hiệu cảm biến.

• Ứng dụng: Tích hợp cùng hệ thống báo động rò rỉ gas tự động. Khi cảm biến phát hiện nồng độ gas vượt ngưỡng, van lập tức đóng tự động mà không cần con người tác động.

Những Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Gas Shut-off Valve

Để đảm bảo van vận hành an toàn và tương thích hoàn toàn với hệ thống, kỹ sư và thợ thi công tuyệt đối không chọn van chỉ dựa vào đường kính ngoài của ống. Hãy đối chiếu chính xác các thông số sau:

• Kích thước danh nghĩa (DN): Phổ biến từ DN15, DN20, DN25 đến DN100, DN150...

• Kiểu kết nối: Nối ren (cho ống nhỏ) hoặc nối mặt bích (cho đường ống công nghiệp lớn).

• Áp suất làm việc (Pressure Rating): Phải chọn van có áp suất thiết kế lớn hơn áp suất cực đại của hệ thống (Ví dụ: PN16, PN25, PN40, Class 150, Class 300).

• Nhiệt độ làm việc: Đảm bảo gioăng làm kín không bị biến dạng ở nhiệt độ vận hành của môi trường.

• Loại môi chất: Xác định rõ là LPG (Khí dầu mỏ hóa lỏng), NG (Khí tự nhiên) hay CNG.

• Tiêu chuẩn sản xuất: Sản phẩm đạt các chứng chỉ an toàn chống cháy nổ như UL, FM, CE hay ISO.

So Sánh Gas Shut-off Valve Bằng Đồng Và Inox

Bảng dưới đây phân tích chi tiết sự khác biệt để giúp bạn tối ưu chi phí và hiệu quả sử dụng:

Lời khuyên chuyên gia: Không phải lúc nào "inox cũng tốt hơn đồng". Nếu hệ thống của bạn chỉ là đường ống gas nhà bếp thông thường, van đồng là sự lựa chọn vừa đủ an toàn lại vừa tiết kiệm chi phí. Van inox nên dành riêng cho các môi trường công nghiệp khắc nghiệt.

Ứng Dụng Thực Tế Của Gas Shut-off Valve

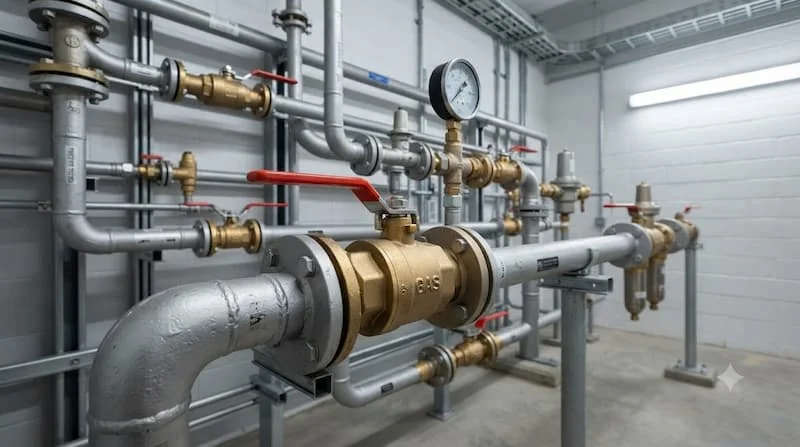

Nhờ vai trò ngắt dòng an toàn, Gas Shut-off Valve xuất hiện ở hầu hết các dự án liên quan đến khí đốt:

• Hệ thống gas dân dụng & Thương mại: Dùng cho bếp gas gia đình, hệ thống dàn gom gas nhà hàng, khách sạn, trung tâm thương mại.

• Thiết bị sấy & Lò đốt: Ngắt gas khẩn cấp cho các lò nướng, lò sấy nông sản, dây chuyền luyện kim.

• Trạm phân phối & Chiết nạp: Lắp đặt tại đầu bình gom gas, trạm hóa hơi gas trung tâm.

• Nhà máy công nghiệp: Lắp đặt chia đoạn trên tuyến ống chính nhằm giúp kỹ thuật viên dễ dàng cô lập từng khu vực để bảo trì mà không làm gián đoạn toàn bộ nhà máy.

Những Sai Lầm Nguy Hiểm Khi Mua Và Lắp Đặt Gas Shut-off Valve

Sử dụng van sai cách trên đường ống gas tiềm ẩn rủi ro cháy nổ vô cùng nghiêm trọng. Dưới đây là các sai lầm thường gặp:

1. Lấy van nước dùng cho van gas: Van nước thông dụng có gioăng làm kín không chịu được sự ăn mòn của hóa chất trong gas, dẫn đến gioăng bị mục vỡ gây rò rỉ sau thời gian ngắn.

2. Chọn van không rõ nguồn gốc: Mua van giá rẻ trôi nổi, thân van bị rỗ khí hoặc nứt ngầm chịu áp kém.

3. Dùng van khóa để điều tiết lưu lượng: Mở hé van khóa sẽ khiến bi van bị mài mòn lệch một bên, làm hỏng mặt làm kín dẫn đến việc van không thể đóng kín hoàn toàn sau này.

4. Siết ren quá chặt hoặc thiếu băng keo cao su non chuyên dụng cho gas: Làm cháy ren hoặc hở mối nối.

5. Tự ý sửa chữa khi chưa ngắt gas: Tháo van khi đường ống vẫn còn áp suất khí.

Cách Chọn Gas Shut-off Valve Phù Hợp: Checklist 10 Bước

Trước khi quyết định mua vật tư cho dự án, bạn hãy đối chiếu danh mục kiểm tra kỹ thuật sau:

• Bước 1: Xác định van dùng cho khí LPG, NG hay khí nén?

• Bước 2: Van chuyên dụng cho gas (có chứng nhận an toàn)?

• Bước 3: Kích thước đường ống (DN15, DN20, DN50...)?

• Bước 4: Kiểu kết nối là Ren hay Mặt bích?

• Bước 5: Áp suất làm việc của hệ thống là bao nhiêu bar?

• Bước 6: Chọn vật liệu Thân van (Đồng, Gang hay Inox)?

• Bước 7: Gioăng làm kín đạt chuẩn chịu gas (PTFE/NBR)?

• Bước 8: Thương hiệu uy tín, nguồn gốc xuất xứ CO/CQ rõ ràng?

• Bước 9: Vị trí lắp đặt trong nhà hay ngoài trời (cần chống gỉ)?

• Bước 10: Thao tác thủ công (tay gạt) hay cần van điện từ tự động?

Lưu Ý An Toàn Quan Trọng Khi Lắp Đặt Và Vận Hành

• Chỉ sử dụng thợ có chuyên môn: Hệ thống gas bắt buộc phải do kỹ thuật viên có chứng chỉ an toàn khí nén/gas thi công.

• Thử kín bằng xà phòng: Sau khi lắp van, dùng nước xà phòng bôi lên các mối nối để kiểm tra bọt khí. TUYỆT ĐỐI KHÔNG DÙNG LỬA ĐỂ THỬ RÒ RỈ GAS.

• Xử lý khi ngửi thấy mùi gas: Ngay lập tức nhẹ nhàng gạt van về vị trí đóng (khóa gas). Không bật/tắt công tắc điện, mở rộng các cửa sổ cho thoáng khí và gọi ngay đơn vị cứu hộ gas chuyên nghiệp.

Câu Hỏi Thường Gặp Về Gas Shut-off Valve (FAQ)

1. Gas Shut-off Valve dùng để làm gì?

Gas Shut-off Valve dùng để đóng hoặc mở dòng gas, giúp cô lập một đoạn đường ống hoặc thiết bị khi cần bảo trì, sửa chữa hoặc ngắt gas khẩn cấp khi xảy ra sự cố.

2. Dùng van nước thay cho Gas Shut-off Valve được không?

Tuyệt đối không. Van nước sử dụng gioăng cao su thông thường không tương thích với khí gas. Khí gas sẽ làm giòn, mủn gioăng nước gây rò rỉ khí rất nguy hiểm.

3. Gas Shut-off Valve có giống van điều áp gas không?

Không. Gas Shut-off Valve có nhiệm vụ ĐÓNG/MỞ dòng khí. Van điều áp có nhiệm vụ GIẢM và GIỮ ổn định áp suất khí gas đầu ra.

4. Khi van khóa ga bị rò rỉ phải xử lý thế nào?

Hãy lập tức khóa van trung tâm (van đầu bình gas), mở cửa cho thông thoáng, không phát sinh tia lửa điện và liên hệ ngay với kỹ thuật viên chuyên ngành để thay thế van mới.

Lựa Chọn Van Khóa Ga Chất Lượng Để An Tâm Vận Hành

Một chiếc van khóa ga đạt chuẩn kỹ thuật không chỉ đảm bảo sự thông suốt cho dây chuyền vận hành mà còn là "lá chắn" bảo vệ toàn bộ công trình trước nguy cơ cháy nổ. Hãy luôn ưu tiên chất lượng, độ kín và thông số kỹ thuật chuẩn xác thay vì chọn các sản phẩm giá rẻ không rõ nguồn gốc.

Bạn đang cần lựa chọn van khóa ga phù hợp cho hệ thống gas dân dụng, nhà bếp công nghiệp hay tuyến ống nhà máy? Hãy liên hệ ngay với chúng tôi, cung cấp kích thước DN, kiểu kết nối và áp suất vận hành để nhận tư vấn kỹ thuật chuyên sâu và báo giá ưu đãi nhất đối với van khóa ga.
