Van Gió Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Bảng Giá Chi Tiết

Trong vận hành hệ thống điều hòa không khí và thông gió công nghiệp, sự mất cân bằng luồng khí giữa các khu vực là nguyên nhân hàng đầu gây lãng phí năng lượng, tiếng ồn lớn và giảm tuổi thọ thiết bị. Nếu không được kiểm soát chính xác, không khí lạnh hoặc khí sạch sẽ phân bổ không đều, dẫn đến chi phí vận hành tăng cao đột biến.

Giải pháp cốt lõi để triệt tiêu hoàn toàn rủi ro này là lắp đặt thiết bị điều tiết chuyên dụng trên đường ống. Trong đó, van điều chỉnh lưu lượng gió đóng vai trò là "trái tim" điều khiển dòng khí, giúp toàn bộ hệ thống HVAC vận hành trơn tru, an toàn và tối ưu chi phí.

Van Gió Là Gì?

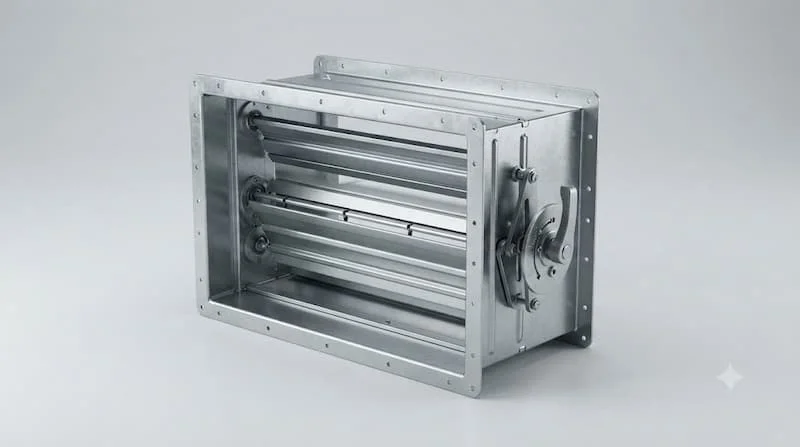

Van gió là thiết bị cơ khí được lắp đặt trên đường ống gió, có chức năng điều chỉnh lưu lượng, đóng/mở, điều hướng hoặc ngăn chặn dòng khí nhằm kiểm soát áp suất và lưu lượng không khí trong hệ thống thông gió và HVAC.

Trong mạng lưới ống dẫn, thiết bị này thực hiện các nhiệm vụ kỹ thuật quan trọng như:

• Điều chỉnh lưu lượng: Tăng hoặc giảm khối lượng khí cấp/hồi theo từng khu vực sử dụng.

• Đóng/mở dòng khí: Cách ly hoàn toàn một nhánh đường ống khi không có nhu cầu vận hành.

• Ngăn dòng khí ngược: Bảo vệ quạt và giữ sạch môi trường trong nhà.

Nhờ tính linh hoạt cao, van điều chỉnh lưu lượng gió xuất hiện dày đặc trong các công trình như tòa nhà cao tầng, trung tâm thương mại, nhà xưởng sản xuất, phòng sạch y tế và hệ thống hút bụi công nghiệp.

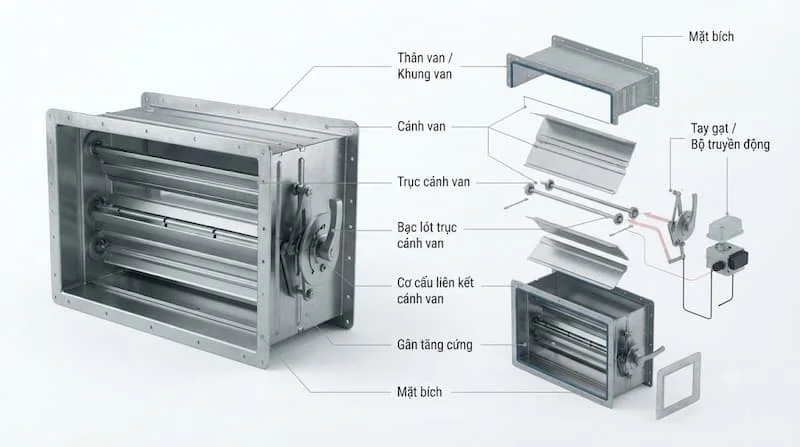

Cấu Tạo Cơ Bản Của van điều chỉnh lưu lượng gió

Một sản phẩm đạt tiêu chuẩn kỹ thuật thường bao gồm 4 bộ phận chính:

Thân van

Được chế tạo từ tôn mạ kẽm, inox 304 hoặc nhôm định hình. Thân van có khung dạng vuông, chữ nhật hoặc tròn để đồng bộ hoàn hảo với tiết diện đường ống gió, chịu lực cơ học và kháng ăn mòn môi trường tốt.

Cánh van

Cấu tạo dạng cánh đơn hoặc nhiều lá song song/đối nhau. Cánh van trực tiếp thay đổi góc nghiêng để cản hoặc mở rộng đường đi của dòng khí.

Trục và cơ cấu truyền động

Trục làm bằng thép mạ kẽm hoặc inox gắn liền với cánh van. Hệ thống điều khiển có thể là tay gạt, tay quay thủ công hoặc bộ truyền động động cơ (actuator) tự động.

Gioăng và bộ phận làm kín

Sử dụng cao su EPDM hoặc gioăng silicon chịu nhiệt dán ở mép cánh van, giúp hạn chế rò rỉ khí khi van đóng hoàn toàn và giảm rung giật gây tiếng ồn.

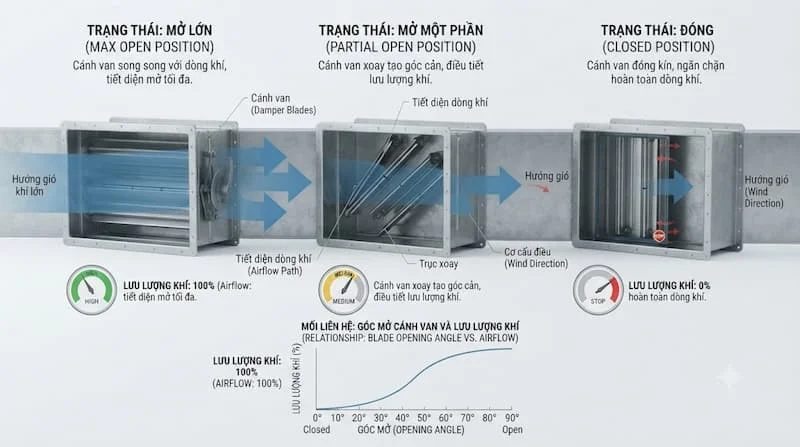

Nguyên Lý Hoạt Động Của van điều chỉnh lưu lượng gió

Sự vận hành của thiết bị dựa trên nguyên lý thay đổi tiết diện thông khí của đường ống qua góc mở cánh van:

1. Nhận lệnh điều khiển: Khi nhận tác động từ tay gạt hoặc tín hiệu điện từ bộ điều khiển trung tâm, cơ cấu truyền động sẽ tác động lực xoay lên trục van.

2. Cánh van dịch chuyển: Trục van xoay làm các cánh van thay đổi góc nghiêng từ 0 độ (đóng hoàn toàn) đến 90 độ (mở hoàn toàn).

3. Điều tiết lưu lượng:

   • Khi mở hoàn toàn (90 độ): Tiết diện đường ống đạt cực đại, lưu lượng gió đi qua tối đa, tổn thất áp suất ở mức thấp nhất.

   • Khi đóng bớt: Tiết diện thu hẹp, cản trở dòng khí làm giảm lưu lượng và tăng áp suất phía trước van.

   • Khi đóng hoàn toàn (0 độ): Cánh van chặn đứng dòng khí, cách ly hoàn toàn nhánh ống.

Các Loại van điều chỉnh lưu lượng gió Phổ Biến Hiện Nay

Tùy thuộc vào vị trí và mục đích vận hành, hệ thống thông gió sử dụng các dòng sản phẩm chuyên dụng sau:

van điều chỉnh lưu lượng gió tay (Manual Damper)

Sử dụng tay gạt hoặc tay quay cơ học để điều chỉnh góc mở cánh van. Thiết bị có cấu tạo đơn giản, độ bền cao, chi phí thấp, phù hợp cho các vị trí ít khi phải thay đổi lưu lượng sau khi đã cân bằng hệ thống.

van điều chỉnh lưu lượng gió điều khiển điện (Motorized Damper)

Trang bị động cơ điều khiển (actuator) kết nối với hệ thống quản lý tòa nhà (BMS). Thiết bị có khả năng đóng mở tự động từ xa theo kịch bản lập trình, ứng dụng phổ biến trong hệ thống HVAC hiện đại.

van điều chỉnh lưu lượng gió một chiều (Non-Return Damper)

Chỉ mở ra khi có áp lực gió thổi theo một hướng cố định và tự động đóng lại nhờ trọng lực hoặc lò xo khi dòng khí dừng/đổi chiều. Giúp ngăn không khí bẩn, mùi hôi hay gió ngược xâm nhập vào hệ thống.

van điều chỉnh lưu lượng gió điều chỉnh lưu lượng (VAV / CAV)

Chuyên dùng để cân bằng áp suất và lưu lượng khí tại từng nhánh ống, đảm bảo cấp đủ khối lượng khí tươi cho từng phòng làm việc.

van điều chỉnh lưu lượng gió chống cháy (Fire Damper)

Trang bị cầu chì nhiệt hoặc động cơ cảm biến cháy. Khi nhiệt độ đường ống vượt quá ngưỡng an toàn (thường là 70 độ C), van sẽ tự động đóng sập để ngăn khói và lửa lan truyền sang các khu vực khác.

van điều chỉnh lưu lượng gió nhiều lá (Multi-blade Damper)

Gồm chuỗi nhiều cánh van liên động. Cho phép điều tiết dòng khí nhẹ nhàng, êm ái trên các đường ống có kích thước mặt cắt lớn.

van điều chỉnh lưu lượng gió Khác Gì So Với Cửa Gió?

Rất nhiều người dùng nhầm lẫn giữa hai thiết bị này do chúng cùng xuất hiện trên mạng lưới thông gió. Bảng so sánh dưới đây sẽ giúp phân biệt rõ ràng:

Việc nhầm lẫn hai thiết bị này sẽ dẫn đến thiết kế sai công năng, khiến hệ thống không thể cân bằng áp suất hoặc gây mất thẩm mỹ cho không gian nội thất.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van điều chỉnh lưu lượng gió

Để chọn mua chính xác sản phẩm phù hợp với bản vẽ thiết kế, kỹ sư cần đối chiếu các thông số sau:

• Kích thước danh nghĩa: Chiều rộng (W) x Chiều cao (H) cho ống chữ nhật, hoặc Đường kính (D) cho ống tròn.

• Vật liệu chế tạo: Tôn mạ kẽm (dùng cho môi trường thông thường), Inox 304 (cho môi trường ẩm ướt, hóa chất) hoặc Nhôm (cho trọng lượng nhẹ).

• Cơ cấu vận hành: Chọn tay gạt, gạt núm xoay, hay động cơ điện (24V hoặc 220V).

• Tốc độ và áp suất dòng khí: Đảm bảo van chịu được áp suất tĩnh tối đa của quạt mà không bị cong vênh cánh.

• Giới hạn nhiệt độ: Đặc biệt quan trọng với van chống cháy và van hút khói sự cố.

Tại Sao Phải Chọn Đúng Kích Thước van điều chỉnh lưu lượng gió?

Lựa chọn sai kích thước thiết bị so với đường ống sẽ dẫn đến những hậu quả nghiêm trọng:

• Chọn van quá nhỏ: Làm tăng vận tốc dòng khí đột ngột, gây ra tổn thất áp suất lớn, tạo tiếng ồn rít khó chịu và ép quạt hút/thổi phải hoạt động quá tải, tốn điện năng.

• Chọn van quá lớn: Khiến việc điều tiết lưu lượng ở các góc mở nhỏ trở nên không chính xác, tăng chi phí đầu tư vật tư vô ích và gây khó khăn cho việc thi công lắp đặt trong không gian hẹp.

van điều chỉnh lưu lượng gió Được Sử Dụng Ở Đâu?

Sở hữu khả năng điều tiết linh hoạt, thiết bị này có mặt trong hầu hết các công trình xây dựng hiện đại:

• Hệ thống điều hòa không khí HVAC: Phân phối không khí lạnh đều khắp các tầng trong tòa nhà văn phòng, khách sạn, trung tâm thương mại.

• Nhà xưởng công nghiệp: Hút khí thải, khói hàn, bụi bẩn và cấp không khí tươi cho công nhân làm việc.

• Phòng sạch & Y tế: Kiểm soát chênh áp giữa các phòng, ngăn ngừa vi khuẩn và bụi mịn xâm nhập vào khu vực phẫu thuật, sản xuất dược phẩm.

• Hệ thống PCCC tòa nhà: Kiểm soát khói khi có sự cố hỏa hoạn, hút khói hành lang và tăng áp cầu thang thoát hiểm.

Khi Nào Nên Sử Dụng van điều chỉnh lưu lượng gió?

Bạn nên đưa thiết bị này vào thiết kế thi công khi hệ thống gặp các nhu cầu sau:

• Cần chia nhỏ lưu lượng không khí từ tuyến ống chính sang nhiều phòng phụ.

• Cần cô lập một khu vực nhà xưởng khi không hoạt động để tiết kiệm điện.

• Cần ngăn tình trạng gió ngược thổi bụi bẩn từ bên ngoài vào nhà khi quạt tắt.

• Cần đáp ứng các tiêu chuẩn an toàn PCCC bắt buộc của công trình.

• Cần tự động hóa toàn bộ việc điều tiết không khí thông qua tủ điều khiển trung tâm.

Những Sai Lầm Thường Gặp Khi Lựa Chọn van điều chỉnh lưu lượng gió

1. Chỉ chọn theo kích thước ống: Bỏ qua lưu lượng và vận tốc gió khiến van bị rung giật hoặc gây ồn khi vận hành.

2. Sử dụng sai vật liệu: Dùng van tôn mạ kẽm cho môi trường ven biển hoặc hóa chất dẫn đến rỉ sét, kẹt cánh van chỉ sau thời gian ngắn.

3. Dùng van tay cho vị trí trên cao: Lắp van tay ở các vị trí trần cao khó tiếp cận khiến việc bảo trì, điều chỉnh lưu lượng sau này gần như vô vọng.

4. Lắp ngược chiều van một chiều: Rủi ro khiến dòng khí bị chặn hoàn toàn, gây cháy động cơ quạt hút.

Cách Lựa Chọn van điều chỉnh lưu lượng gió Phù Hợp Cho Hệ Thống

Hãy áp dụng quy trình 6 bước chuẩn kỹ thuật dưới đây khi chọn mua thiết bị:

• Bước 1: Xác định rõ chức năng cần dùng (điều tiết, cách ly, chống cháy hay ngăn dòng ngược).

• Bước 2: Đo đạc kích thước mặt cắt đường ống gió tại vị trí lắp đặt.

• Bước 3: Tính toán lưu lượng khí ($m^3/h$) và vận tốc dòng chảy ($m/s$).

• Bước 4: Lựa chọn vật liệu phù hợp với điều kiện nhiệt độ, độ ẩm môi trường.

• Bước 5: Quyết định phương thức điều khiển (thủ công bằng tay hay lắp động cơ điện).

• Bước 6: Đối chiếu tiêu chuẩn kỹ thuật công trình và chọn nhà sản xuất uy tín.

Lưu Ý Khi Lắp Đặt Và Sử Dụng van điều chỉnh lưu lượng gió

Để thiết bị hoạt động bền bỉ, kỹ sư thi công cần tuân thủ các nguyên tắc:

• Kiểm tra độ trơn tru của cánh van bằng tay trước khi đưa lên vị trí lắp đặt.

• Đảm bảo lắp đúng chiều mũi tên chỉ hướng dòng khí đúc trên thân van.

• Bắt chặt mặt bích hoặc siết nẹp V chắc chắn, tránh làm biến dạng khung van gây kẹt cánh.

• Dán kín các điểm ghép nối bằng băng keo bạc hoặc silicon để chống rò rỉ khí.

• Lập kế hoạch tra mỡ trục van và vệ sinh bụi bẩn định kỳ 6 tháng/lần.

Câu Hỏi Thường Gặp Về van điều chỉnh lưu lượng gió

Van gió là gì?

van điều chỉnh lưu lượng gió là thiết bị cơ khí lắp trên đường ống, dùng để điều chỉnh lưu lượng, đóng/mở hoặc chuyển hướng luồng không khí trong hệ thống thông gió và HVAC.

Van gió có những loại phổ biến nào?

Các loại phổ biến gồm van điều chỉnh lưu lượng gió tay gạt, van điều khiển điện, van một chiều, van điều chỉnh lưu lượng, van chống cháy và van nhiều lá.

Van gió và cửa gió khác nhau như thế nào?

Van gió nằm bên trong đường ống làm nhiệm vụ điều tiết dòng khí. Cửa gió nằm ở đầu ra trên trần/tường làm nhiệm vụ phân phối không khí vào phòng và tạo thẩm mỹ.

Nên chọn van điều chỉnh lưu lượng gió tôn mạ kẽm hay inox?

Dùng tôn mạ kẽm cho các công trình thông thường để tối ưu chi phí. Dùng inox 304 cho môi trường ẩm ướt, hóa chất hoặc yêu cầu vệ sinh nghiêm ngặt.

Tại sao van một chiều không mở khi quạt chạy?

Nguyên nhân thường do áp lực quạt chưa đủ lớn để thắng trọng lực cánh van, hoặc van bị lắp ngược chiều dòng khí.

Van Gió – Giải Pháp Kiểm Soát Luồng Khí Hiệu Quả

Không thể phủ nhận vai trò then chốt của van điều chỉnh lưu lượng gió trong việc đảm bảo hiệu suất vận hành và độ an toàn cho toàn bộ hệ thống HVAC. Việc hiểu rõ cấu tạo, phân loại và chọn đúng thông số kỹ thuật ngay từ đầu sẽ giúp công trình vận hành ổn định, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.

Bạn đang cần tính toán quy cách, lựa chọn loại van điều chỉnh lưu lượng gió phù hợp hay nhận báo giá cạnh tranh cho dự án?

Hãy liên hệ ngay với chúng tôi hôm nay, cung cấp kích thước đường ống, lưu lượng thiết kế và môi trường sử dụng để nhận tư vấn kỹ thuật chuyên sâu hoàn toàn miễn phí đối với van gió.
