Swing Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Hiện tượng dòng chảy ngược (backflow) gây sụt áp, hư hỏng máy bơm hay nguy hiểm hơn là sự cố va đập thủy lực (búa nước) luôn là mối lo ngại hàng đầu trong vận hành đường ống công nghiệp. Để bảo vệ các thiết bị đắt tiền trên tuyến ống, việc lựa chọn một giải pháp ngăn dòng chảy ngược tự động và bền bỉ là yêu cầu bắt buộc.

Trong số các dòng van bảo vệ hiện nay, Swing Check Valve được xem là lựa chọn kinh điển và phổ biến bậc nhất. Bài viết này sẽ phân tích toàn diện từ cấu tạo, nguyên lý làm việc, ưu nhược điểm đến cách chọn mua van chuẩn kỹ thuật giúp tối ưu chi phí và vận hành an toàn.

Swing Valve Là Gì?

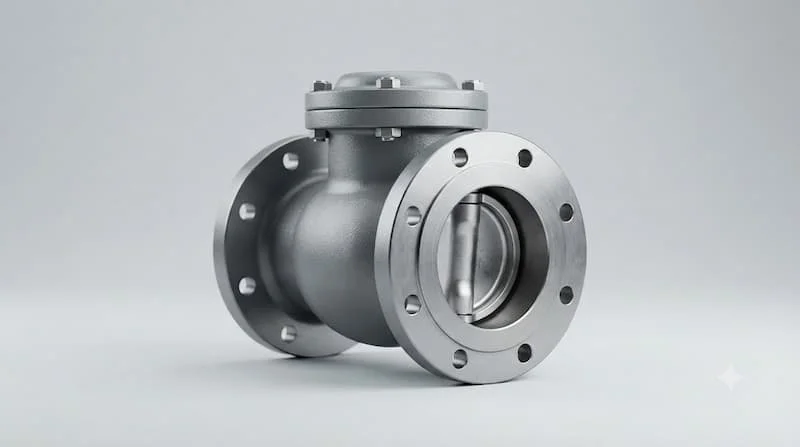

Swing valve (hay chính xác nhất là swing check valve) là dòng van một chiều lá lật (cánh lật), sử dụng đĩa van gắn với bản lề để tự động mở ra khi có dòng chảy thuận và đóng lại khi dòng chảy dừng hoặc đảo chiều.

Trong ngành van công nghiệp, thuật ngữ Swing Check Valve dùng để chỉ dòng [chèn link: van một chiều lá lật]. Thiết bị này vận hành hoàn toàn tự động dựa vào áp lực của môi chất và trọng lực, không cần bất kỳ nguồn năng lượng bên ngoài (điện, khí nén) hay thao tác thủ công nào từ con người.

Khác với các dòng van đóng ngắt chủ động như van cổng hay van bi (vốn yêu cầu người vận hành xoay tay gạt/tay quay để thay đổi trạng thái), van một chiều cánh lật hoạt động như một "cánh cửa một chiều" thông minh. Khi dòng chảy đi đúng chiều, áp lực đẩy đĩa van xòe lên; khi dòng chảy mất hoặc có xu hướng dội ngược lại, đĩa van lập tức sập xuống tự nhiên để chắn đường.

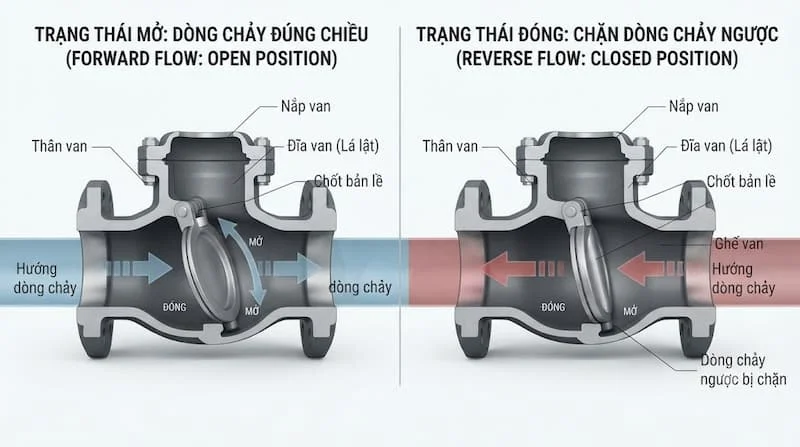

Nguyên Lý Hoạt Động Của Swing Check Valve

Sự vận hành của van một chiều lá lật diễn ra qua hai trạng thái liên tục và nhịp nhàng theo sự thay đổi của dòng lưu chất:

• Khi dòng chảy thuận: Áp lực của lưu chất khi đi vào cổng vào sẽ tác động trực tiếp lên bề mặt đĩa van. Khi lực này lớn hơn trọng lượng đĩa van, đĩa sẽ tự động xoay quanh trục bản lề và nâng lên khỏi đế van. Cửa van mở ra hoàn toàn, cho phép lưu chất đi qua với trở lực rất thấp.

• Khi dòng chảy giảm hoặc đảo chiều: Khi máy bơm ngắt hoặc áp suất phía sau van lớn hơn phía trước, lực đẩy dòng thuận mất đi. Trọng lượng bản thân của đĩa van kết hợp với áp lực ngược của lưu chất sẽ đẩy đĩa van quay ngược lại, ép chặt vào bề mặt làm kín (seat) để chặn đứng dòng chảy ngược.

Vì sao van có thể tự đóng?

Đĩa van tự chuyển động nhờ sự kết hợp giữa chênh lệch áp suất hai phía van, trọng lực của chính đĩa van và góc nghiêng của thiết kế bản lề. Ở một số hệ thống áp lực cao hoặc đường ống cỡ lớn, thiết bị còn được trang bị thêm bộ cơ cấu trợ lực (như xilanh giảm chấn hoặc quả đối trọng) để kiểm soát tốc độ đóng, giảm thiểu rủi ro đóng sập đột ngột.

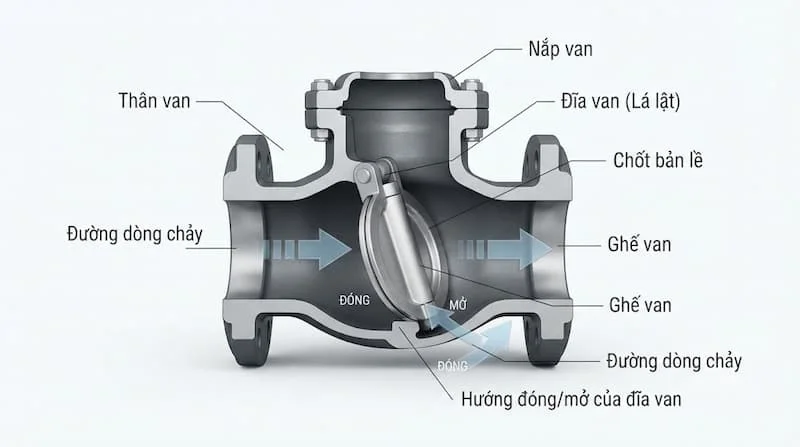

Cấu Tạo Swing Check Valve Gồm Những Bộ Phận Nào?

Một cụm van một chiều cánh lật hoàn chỉnh được cấu thành từ các chi tiết cơ khí chính xác sau:

• Thân van (Body): Phần đúc chịu lực chính, bảo vệ cơ cấu bên trong và gia công các đầu nối (ren, mặt bích hoặc wafer) để liên kết với đường ống.

• Đĩa van (Disc): Chi tiết đóng/mở trực tiếp, có hình dạng đĩa tròn, chuyển động dạng xoay quanh bản lề. Đây là chi tiết chịu va đập nhiều nhất.

• Trục / Bản lề (Hinge & Pin): Trục cố định giúp đĩa van quay tự do một góc nhất định.

• Bề mặt làm kín (Seat): Phần tiếp xúc giữa đĩa van và thân van. Có thể là kim loại áp kim loại (Metal-to-Metal) hoặc đệm cao su/PTFE để đạt độ kín tuyệt đối.

• Nắp van (Bonnet): Được bắt bulông vào thân van, cho phép kỹ thuật viên dễ dàng tháo ra để kiểm tra, bảo dưỡng đĩa van bên trong mà không cần tháo toàn bộ thân van khỏi đường ống.

Các Loại Swing Check Valve Phổ Biến Trên Thị Trường

Để đáp ứng đa dạng không gian lắp đặt và quy mô công trình, nhà sản xuất chia van một chiều lá lật thành các nhóm cơ bản:

1. Phân loại theo kiểu kết nối

• Swing check valve mặt bích (Flanged): Sử dụng kết nối mặt bích tiêu chuẩn (JIS, BS, ANSI). Phù hợp cho đường ống công nghiệp trung bình và lớn (DN50 trở lên), độ chắc chắn cao, dễ tháo lắp bảo trì.

• Swing check valve nối ren (Threaded): Thiết kế nhỏ gọn, thường có kích thước dưới DN50, lắp đặt đơn giản cho các đường ống dân dụng hoặc hệ thống phụ trợ.

• Swing check valve dạng Wafer (Kẹp bích): Thân van siêu mỏng, được kẹp trực tiếp giữa hai mặt bích đường ống. Giúp tiết kiệm không gian, giảm chi phí vật liệu và trọng lượng hệ thống.

2. Phân loại theo cơ cấu đặc biệt

• Swing check valve có đối trọng (Counterweight): Được trang bị thêm cần gạt và quả đối trọng bên ngoài thân van, giúp điều chỉnh tốc độ đóng đĩa van, hỗ trợ đóng nhanh hoặc chống hiện tượng búa nước hiệu quả.

3. Phân loại theo vật liệu

• Van gang / Gang cầu: Dùng phổ biến cho hệ thống cấp thoát nước, PCCC, HVAC nhờ giá thành tốt.

• Van thép carbon (WCB): Dùng cho hệ thống chịu áp suất và nhiệt độ cao như hơi nóng, dầu khí.

• Van Inox (SUS 304/316): Chuyên dùng cho môi trường hóa chất, nước mặn, thực phẩm và dược phẩm.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Swing Check Valve

Để thiết bị vận hành ổn định, kỹ sư không nên chỉ chọn van dựa trên kích thước đường ống (DN) mà bắt buộc phải đối chiếu toàn diện các thông số:

• Kích thước danh nghĩa (DN / Inch): Đảm bảo khớp với đường kính trong của ống.

• Cấp áp suất (PN / Class): Áp suất làm việc tối đa (PN10, PN16, PN25, Class 150, Class 300).

• Dải nhiệt độ làm việc: Nhiệt độ của môi chất sẽ quyết định vật liệu gioăng làm kín (EPDM, Viton, Teflon hay Metal).

• Vật liệu thân & đĩa van: Phù hợp với tính chất ăn mòn của môi chất.

• Kiểu kết nối & Tiêu chuẩn bích: Chọn đúng tiêu chuẩn kết nối (JIS 10K, BS PN16, ANSI 150) để lắp vừa bích có sẵn.

• Hướng dòng chảy & Vị trí lắp đặt: Xa các đoạn uốn cong để tránh dòng chảy xoáy làm rung đĩa van.

Swing Check Valve Có Ưu Điểm Và Nhược Điểm Gì?

Ưu điểm

• Trở lực dòng chảy thấp: Khi mở hoàn toàn, đĩa van nằm ngoài lòng chảy giúp tối ưu lưu lượng và giảm tổn thất áp suất.

• Vận hành tự động: Không tốn chi phí điện năng hay nhân công điều khiển.

• Dải kích thước rộng: Sản xuất được từ cỡ nhỏ DN15 đến các cỡ đại DN1000+.

• Dễ bảo trì: Thiết kế nắp van cho phép tháo lắp sửa chữa chi tiết bên trong tiện lợi.

Nhược điểm

• Nguy cơ búa nước (Water Hammer): Khi dòng chảy đột ngột đảo chiều nhanh, đĩa van nặng có thể đóng sập mạnh vào thân van gây ra tiếng ồn và va đập thủy lực.

• Hạn chế vị trí lắp đặt: Hoạt động tốt nhất trên phương ngang. Khi lắp đứng, bắt buộc dòng chảy phải đi từ dưới lên.

• Cần vận tốc dòng chảy tối thiểu: Nếu dòng chảy quá yếu, đĩa van không mở ra hết dẫn đến rung đĩa van (chatter) gây nhanh hỏng bản lề.

So Sánh Swing Check Valve Với Các Loại Van Một Chiều Khác

Khi nào nên ưu tiên chọn Swing Check Valve?

Bạn nên chọn van một chiều lá lật khi hệ thống yêu cầu lưu lượng lớn, đường ống kích thước trung bình đến lớn, dòng chảy ổn định và cần tối ưu hóa mức tiêu thụ năng lượng của máy bơm (nhờ tổn thất áp suất thấp).

Swing Check Valve Được Sử Dụng Ở Đâu?

Nhờ thiết kế bền bỉ và linh hoạt, Swing Check Valve được ứng dụng rộng rãi trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Lắp tại đầu ra của các trạm bơm nước thô, nước sạch, bể xử lý nước thải.

• Hệ thống PCCC: Bảo đảm nước chữa cháy không chảy ngược về bồn chứa khi các cụm bơm hoạt động.

• Hệ thống HVAC: Lắp trên đường ống nước lạnh (chilled water) và đường ống tuần hoàn giải nhiệt.

• Nhà máy công nghiệp: Các dây chuyền sản xuất giấy, dệt nhuộm, hóa chất, thực phẩm.

• Ngành dầu khí & Khí đốt: Vận chuyển chất lỏng công nghệ trong các tuyến ống áp lực cao.

Khi Nào Nên Và Không Nên Dùng Swing Check Valve?

Nên dùng khi:

• Đường ống có dòng chảy liên tục, vận tốc ổn định.

• Cần lắp đặt trên đường ống nằm ngang có kích thước lớn.

• Cần giảm thiểu chi phí năng lượng cho bơm (cần van có trở lực thấp).

Không nên dùng khi:

• Hệ thống có máy bơm bật/tắt liên tục với tần suất cao (dễ gây búa nước).

• Đường ống lắp đứng có dòng chảy đi từ trên xuống (đĩa van sẽ bị kẹt mở).

• Dòng lưu chất chứa quá nhiều rác thải xơ sợi (dễ vướng vào bản lề làm kẹt van).

Hướng Dẫn Lựa Chọn Swing Check Valve Phù Hợp

Hãy sử dụng bảng checklist dưới đây trước khi gửi yêu cầu báo giá cho nhà cung cấp:

• Xác định kích thước DN đường ống.

• Xác định áp suất làm việc PN (10, 16, 25 bar...).

• Xác định nhiệt độ tối đa của môi chất.

• Xác định đặc tính môi chất (Nước sạch, nước thải, hóa chất, hơi nóng).

• Lựa chọn vật liệu thân van (Gang, Thép, Inox).

• Chọn kiểu kết nối (Nối ren, Mặt bích JIS/BS/ANSI, Wafer).

• Kiểm tra hướng dòng chảy thực tế tại vị trí lắp đặt.

• Đánh giá nguy cơ búa nước để cân nhắc dòng van có đối trọng/giảm chấn.

Hướng Dẫn Lắp Đặt Swing Check Valve Đúng Cách

1. Kiểm tra van: Vệ sinh sạch rác bẩn trong lòng van, dùng tay nâng nhẹ đĩa van xem bản lề có chuyển động trơn tru không.

2. Xác định chiều dòng chảy: Quan sát mũi tên đúc nổi trên thân van. Dòng chảy thực tế BẮT BUỘC phải đi theo chiều mũi tên.

3. Lắp đúng phương: Ưu tiên lắp van trên đoạn ống nằm ngang (nắp van hướng lên trên). Nếu lắp đứng, phải đảm bảo dòng chảy đi từ DƯỚI LÊN.

4. Siết bulông đồng đều: Với van mặt bích, đặt gioăng làm kín đúng tâm và siết bulông đối chéo đều lực để tránh làm lệch mặt bích gây nứt thân van.

5. Khoảng cách tiêu chuẩn: Lắp van cách đầu ra của máy bơm hoặc các đoạn uốn cong tối thiểu 5 lần đường kính ống (5xD) để dòng chảy ổn định.

Những Sai Lầm Thường Gặp Khi Sử Dụng Swing Check Valve

• Lắp ngược chiều mũi tên: Khiến van chặn đứng dòng chảy, gây quá áp vỡ ống hoặc cháy bơm.

• Lắp van đứng có dòng chảy từ trên xuống: Trọng lực sẽ làm đĩa van luôn mở, van mất hoàn toàn khả năng chặn ngược.

• Chọn van quá cỡ (Over-sizing): Lựa chọn van quá lớn so với lưu lượng thực khiến đĩa van không mở hết, gây ra hiện tượng rung đĩa làm gãy trục bản lề.

• Quên bảo trì định kỳ: Không kiểm tra nắp van khiến rác bám làm kẹt đĩa van hoặc xói mòn bề mặt làm kín gây rò rỉ.

Câu Hỏi Thường Gặp Về Swing Check Valve

Swing Check Valve là gì?

Swing Check Valve (swing check valve) là van một chiều lá lật, vận hành bằng đĩa van xoay quanh trục bản lề để cho phép dòng chảy đi một hướng và ngăn dòng chảy ngược.

Swing Check Valve có phải van một chiều không?

Có. Swing Check Valve là một trong những dạng thiết kế phổ biến nhất của dòng van một chiều công nghiệp.

Swing Check Valve có lắp đứng được không?

Có, nhưng BẮT BUỘC dòng chảy phải đi từ DƯỚI LÊN. Không được lắp đứng cho dòng chảy đi từ trên xuống.

Swing Check Valve dùng cho nước thải được không?

Được, nhưng nên chọn loại Swing Check Valve lá lật bọc cao su (Rubber Disc Swing Check Valve) để tránh rác kẹt và chống ăn mòn tốt hơn.

Swing valve khác wafer check valve như thế nào?

Swing valve dùng đĩa quay quanh bản lề với kích thước lớn hơn, trong khi wafer check valve có thân siêu mỏng kẹp bích và thường dùng lò xo trợ lực.

Swing Valve – Lựa Chọn Hiệu Quả Cho Hệ Thống Đường Ống

Có thể thấy, swing valve là giải pháp ngăn dòng chảy ngược đáng tin cậy, giúp bảo vệ an toàn cho hệ thống máy bơm và hạ tầng đường ống công nghiệp. Việc nắm rõ cấu tạo, nguyên lý và tuân thủ các quy tắc chọn lựa theo áp suất, nhiệt độ, vật liệu sẽ giúp công trình của bạn vận hành êm ái và bền bỉ.
