Van Giảm Áp D65 Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Mua Chuẩn Kỹ Thuật

Trong vận hành hệ thống cấp thoát nước, HVAC hay PCCC, sự chênh lệch áp suất đột ngột là "kẻ thù thầm lặng" gây nên hiện tượng búa nước, rò rỉ mối nối và nổ vỡ đường ống. Thiệt hại từ việc gián đoạn vận hành và chi phí thay thế thiết bị phía sau luôn cao gấp nhiều lần chi phí đầu tư ban đầu.

Để triệt tiêu hoàn toàn rủi ro này, giải pháp kỹ thuật cốt lõi là duy trì áp lực đầu ra ở mức an toàn. Trong đó, dòng van giảm áp DN65 chính là thiết bị then chốt giúp kiểm soát dòng chảy, bảo vệ toàn bộ mạng lưới vận hành ổn định và bền bỉ.

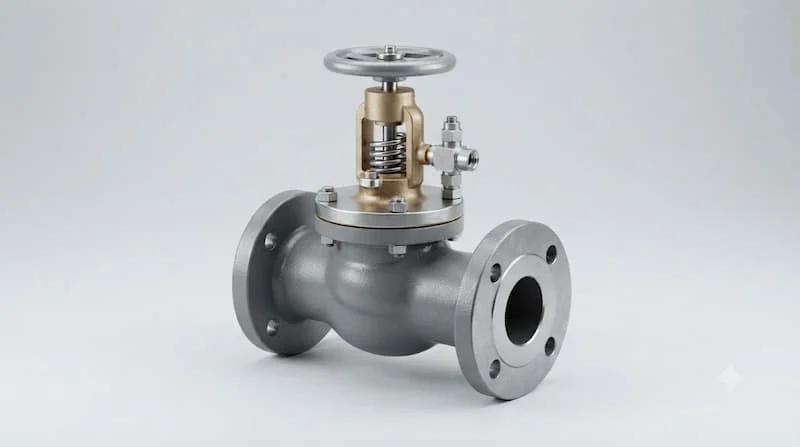

Van Giảm Áp D65 Là Gì?

Van giảm áp D65 (hay van giảm áp DN65) là thiết bị cơ khí chuyên dùng để tự động giảm áp suất đầu vào cao và không ổn định xuống mức áp suất đầu ra thấp hơn, cố định theo giá trị cài đặt sẵn, giúp bảo vệ an toàn cho đường ống và các thiết bị phía sau.

Ký hiệu D65 hay DN65 biểu thị kích thước đường ống danh nghĩa (Nominal Diameter), tương đương với đường ống phi 76mm (2.1/2 inch) theo tiêu chuẩn hệ mm. Tuy nhiên, người vận hành cần lưu ý rằng DN65 không có nghĩa là đường kính ngoài thực tế của van đúng bằng 65mm. Kích thước thực tế phụ thuộc vào độ dày thành ống, tiêu chuẩn kết nối mặt bích (JIS, ANSI, BS, DIN) hoặc ren.

Nhiều người thường nhầm lẫn giữa các loại van công nghiệp. Để phân biệt rõ ràng:

• Van giảm áp: Luôn giữ áp suất đầu ra ở một mức cố định mong muốn.

• Van an toàn: Chỉ xả bớt lưu chất ra ngoài khi áp suất vượt quá ngưỡng nguy hiểm.

• Van điều áp: Tùy chỉnh áp suất theo nhu cầu vận hành linh hoạt.

• Van một chiều: Cho phép lưu chất đi qua theo một hướng duy nhất, ngăn dòng chảy ngược.

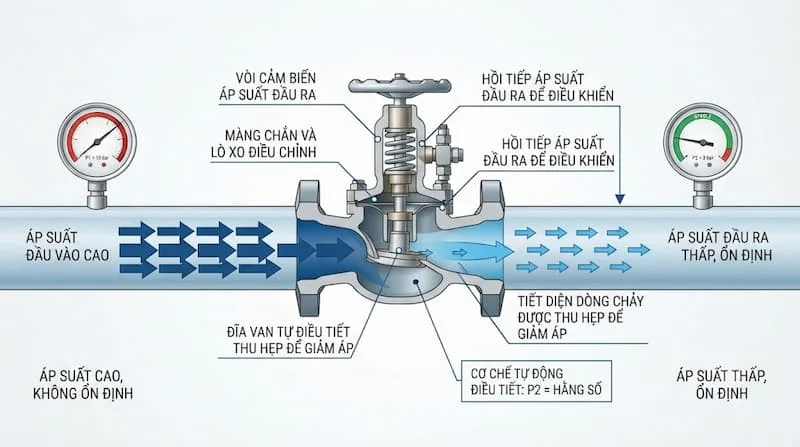

Nguyên Lý Hoạt Động Của van giảm áp DN65

Sự vận hành của van giảm áp DN65 dựa trên nguyên lý cân bằng lực giữa áp suất dòng chảy đầu ra và lực đàn hồi của lò xo bên trong buồng điều khiển. Quá trình này diễn ra hoàn toàn tự động theo chu trình tự điều chỉnh:

1. Khi chưa có dòng chảy: Lò xo nén đẩy đĩa van mở rộng tối đa.

2. Khi áp suất đầu ra thấp hơn mức cài đặt: Áp lực tác động lên màng van giảm xuống, lực lò xo thắng thế đẩy trục van hạ xuống. Cửa van mở lớn hơn, tăng lưu lượng qua van để nâng áp suất phía sau lên.

3. Khi áp suất đầu ra tăng vượt mức cài đặt: Áp lực lưu chất dội ngược lên màng van, nén lò xo lại. Cơ cấu truyền lực kéo đĩa van thu hẹp tiết diện dòng chảy, làm giảm áp suất đầu ra về đúng giá trị thiết lập.

Tất cả các bộ phận như màng van, lò xo, đĩa van, buồng điều khiển và thân van phối hợp nhịp nhàng để giữ cho dòng chảy phía sau luôn ổn định, bất chấp việc áp suất đầu vào biến động liên tục.

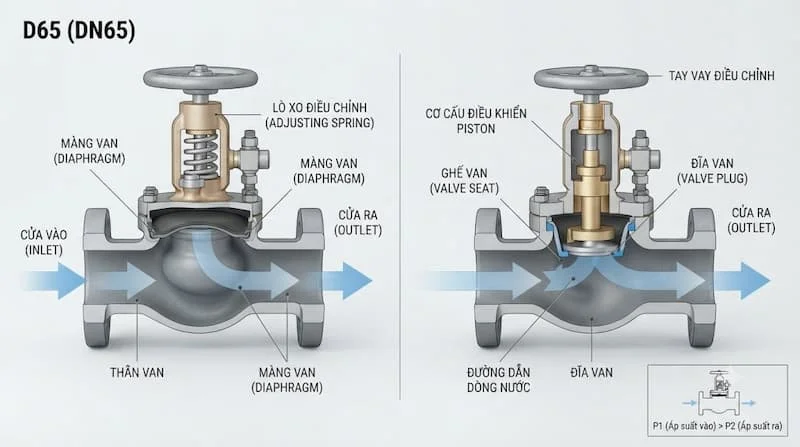

Cấu Tạo van giảm áp DN65 Gồm Những Bộ Phận Nào?

Để chịu được áp lực làm việc lớn trong môi trường công nghiệp, van giảm áp DN65 được cấu thành từ 5 bộ phận chính:

Thân van

Được đúc bằng gang, gang cầu, thép hoặc inox. Bộ phận này đóng vai trò chịu lực chính, bảo vệ các chi tiết bên trong và chịu tác động trực tiếp của áp lực dòng chảy.

Bộ phận điều tiết

Bao gồm đĩa van và trục van. Đây là cơ cấu trực tiếp đóng hoặc mở rộng tiết diện để điều chỉnh lưu lượng chất lỏng đi qua van.

Màng van hoặc Piston

Là cảm biến áp suất cơ học. Màng van (bằng cao su EPDM/NBR gia cường) hoặc piston sẽ co giãn khi áp suất đầu ra thay đổi, truyền động lực tới đĩa van.

Lò xo điều chỉnh

Được làm bằng thép hợp kim chịu lực hoặc inox. Độ cứng của lò xo quyết định dải áp suất đầu ra mà van có thể thiết lập.

Gioăng làm kín

Giúp triệt tiêu hoàn toàn tình trạng rò rỉ lưu chất ra môi trường bên ngoài hoặc rò rỉ qua ty van. Vật liệu gioăng thường là Teflon (PTFE) hoặc cao su tổng hợp.

Các Loại van giảm áp DN65 Phổ Biến

Dựa vào cơ cấu vận hành và vật liệu chế tạo, van giảm áp DN65 trên thị trường phân thành các dòng chính:

van giảm áp DN65 dạng trực tiếp

Lực đàn hồi của lò xo tác động trực tiếp lên đĩa van. Thiết kế này có ưu điểm là cấu tạo đơn giản, kích thước nhỏ gọn, phản hồi nhanh, phù hợp cho các hệ thống đường ống quy mô nhỏ hoặc trung bình.

van giảm áp DN65 dạng pilot

Sử dụng một van pilot nhỏ để điều khiển áp suất lên màng van chính. Dòng van này cho khả năng điều tiết cực kỳ chính xác, hoạt động êm ái, chuyên dùng cho các hệ thống cấp nước lưu lượng lớn, yêu cầu độ ổn định cao.

van giảm áp DN65 bằng gang / gang cầu

Là lựa chọn phổ biến nhất trong hệ thống cấp thoát nước tòa nhà và PCCC nhờ giá thành hợp lý, khả năng chịu lực nén và hấp thụ độ rung tốt.

van giảm áp DN65 inox

Chuyên dùng cho môi trường hóa chất, nước thải, thực phẩm hoặc vi sinh nhờ khả năng chống ăn mòn và kháng Axit tuyệt vời.

Phân loại theo kiểu kết nối

Van DN65 chủ yếu sử dụng kết nối mặt bích (Flange) để đảm bảo độ kín và chịu lực cao. Một số dòng cải tiến có thể dùng dạng Wafer hoặc nối ren tùy thuộc vào model nhà sản xuất.

Thông Số Kỹ Thuật van giảm áp DN65 Cần Quan Tâm

Việc chọn đúng van giảm áp yêu cầu kỹ sư phải nắm rõ các thông số kỹ thuật cốt lõi trong bảng dưới đây:

Cảnh báo: Đừng bao giờ mua van chỉ dựa duy nhất vào kích thước D65. Nếu chọn sai dải áp suất đầu vào hoặc tiêu chuẩn mặt bích, van sẽ không thể lắp đặt hoặc gây rò rỉ hệ thống.

van giảm áp DN65 Chịu Áp Suất Bao Nhiêu?

Khả năng chịu áp của van giảm áp DN65 không có một con số cố định chung mà phụ thuộc vào cấp áp suất danh nghĩa (PN) của từng nhà sản xuất:

• Áp suất danh nghĩa (PN16, PN25): Là áp suất làm việc tối đa mà thân van có thể chịu đựng an toàn.

• Áp suất đầu vào tối đa: Mức áp lực lớn nhất của hệ thống trước khi vào van (thường là 16 bar đến 25 bar).

• Áp suất đầu ra điều chỉnh: Mức áp lực đã qua xử lý, thường cài đặt trong khoảng 1 - 10 bar.

Nếu lựa chọn van có cấp áp suất thấp hơn áp lực thực tế của trạm bơm, thân van sẽ bị nứt vỡ, màng van rách dẫn đến hỏng toàn bộ thiết bị đo đạc và đường ống phía sau.

So Sánh van giảm áp DN65 Với Các Kích Thước Khác

Một sai lầm kỹ thuật phổ biến là cho rằng "van càng lớn càng tốt". Nếu lắp van D80 vào hệ thống lưu lượng D65, van sẽ hoạt động ở độ mở quá nhỏ, gây hiện tượng rung lắc, mài mòn đĩa van và điều tiết không chính xác.

Tại Sao Hệ Thống Cần Sử Dụng van giảm áp DN65?

Khi nước được bơm từ trạm tổng hoặc chảy từ các tầng cao xuống, áp lực thủy tĩnh tăng mạnh theo độ cao. Nếu không có van giảm áp DN65 ngăn chặn:

• Áp lực cực lớn sẽ làm vỡ vòi phun, hỏng van xả và rò rỉ các mối nối.

• Hiện tượng va đập thủy lực (búa nước) xảy ra gây rung lắc, nứt vỡ đường ống.

• Tốn kém chi phí điện năng và thất thoát tài nguyên nước.

Lắp đặt van D65 giúp duy trì áp suất ổn định, kéo dài tuổi thọ toàn bộ hệ thống kỹ thuật và đảm bảo an toàn tuyệt đối cho người sử dụng.

van giảm áp DN65 Được Sử Dụng Ở Đâu?

Với đường kính danh nghĩa trung bình lớn, van giảm áp DN65 xuất hiện dày đặc trong các công trình:

Hệ thống cấp nước tòa nhà & Khu dân cư

Đặt tại các trục đứng cấp nước tầng trung, giúp giảm áp lực từ bể mái xuống các căn hộ, đảm bảo thiết bị vệ sinh hoạt động ổn định.

Hệ thống phòng cháy chữa cháy (PCCC)

Lắp trên các nhánh vách tường PCCC. Van giúp hạ áp suất từ máy bơm chính xuống mức an toàn để lính chữa cháy có thể cầm vòi phun thao tác mà không bị quật ngã.

Hệ thống nước công nghiệp & Trạm bơm

Sử dụng trong các nhà máy chế biến, dây chuyền sản xuất và trạm xử lý nước sạch để bảo vệ máy móc kỹ thuật.

Hệ thống HVAC

Điều hòa áp lực trên các đường ống dẫn nước chày (Chilled Water) của hệ thống điều hòa trung tâm.

Những Sai Lầm Thường Gặp Khi Chọn van giảm áp DN65

1. Chỉ quan tâm đến kích thước D65: Bỏ qua các thông số quan trọng như lưu lượng đỉnh (Peak flow) và dải áp suất cài đặt.

2. Lắp van ngược chiều dòng chảy: Không chú ý mũi tên ký hiệu trên thân van khiến van không thể đóng/mở.

3. Không trang bị y lọc (Y-Strainer) phía trước: Cặn bẩn, sỏi sạn trong nước mắc vào đĩa van làm rách màng van hoặc hở gờ làm kín.

4. Bỏ qua tiêu chuẩn mặt bích: Mua van bích BS nhưng đường ống lại dùng bích JIS khiến các lỗ bu-lông không khớp nhau.

Cách Chọn van giảm áp DN65 Phù Hợp

Khi tiến hành thu mua thiết bị, hãy rà soát kỹ checklist các bước sau:

• Bước 1: Xác định chuẩn đường kính danh nghĩa DN65 (Phi 76mm).

• Bước 2: Đo đạc chính xác áp suất đầu vào thực tế P1 và áp suất đầu ra mong muốn P2.

• Bước 3: Đánh giá lưu lượng nước tối đa chảy qua đường ống tính theo m3/h.

• Bước 4: Lựa chọn mác vật liệu (Gang cho nước sạch, Inox cho hóa chất/nước thải).

• Bước 5: Kiểm tra tiêu chuẩn mặt bích (JIS 10K, BS PN16...) để đồng bộ với vặn bích có sẵn.

• Bước 6: Chọn kiểu vận hành (Trực tiếp cho hệ thống nhỏ, Pilot cho hệ thống khắt khe).

Hướng Dẫn Lắp Đặt van giảm áp DN65 Đúng Cách

Để van hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ nghiêm ngặt các bước:

1. Vệ sinh đường ống: Xả rửa toàn bộ đất cát, xỉ hàn bên trong ống trước khi gắn van.

2. Lắp Y-Lọc phía trước: Bắt buộc đặt Y-lọc trước van giảm áp DN65 từ 1 đến 2 mét để chặn rác.

3. Xác định hướng: Nhìn mũi tên chỉ hướng dòng chảy đúc nổi trên thân van để đặt đúng chiều.

4. Cố định mặt bích: Đặt gioăng cao su làm kín ở giữa hai mặt bích, siết bu-lông đối xứng đều tay.

5. Cài đặt áp suất: Mở van khóa từ từ. Dùng lục giác hoặc tay quay điều chỉnh vít trên nắp van, quan sát đồng hồ áp suất đầu ra cho đến khi đạt mức yêu cầu.

Cách Bảo Dưỡng van giảm áp DN65

• Kiểm tra định kỳ (3 - 6 tháng/lần): Quan sát đồng hồ đo áp xem giá trị áp suất đầu ra có bị trôi (vượt mức cài đặt) hay không.

• Vệ sinh lưới lọc: Tháo cốc lọc của Y-lọc phía trước để loại bỏ cặn rác bám bẩn.

• Bảo dưỡng màng van: Kiểm tra màng cao su, nếu xuất hiện vết nứt hoặc lão hóa cần thay mới ngay để tránh rò rỉ.

Câu Hỏi Thường Gặp Về van giảm áp DN65

van giảm áp DN65 là gì?

van giảm áp DN65 là thiết bị thủy lực dùng để tự động biến đổi áp suất đầu vào cao thành áp suất đầu ra thấp và ổn định cho đường ống phi 76mm.

van giảm áp DN65 có phải đường kính 65 mm không?

Không. D65/DN65 là kích thước danh nghĩa. Đường kính ngoài thực tế của đường ống lắp vừa van này thường là 76mm.

van giảm áp DN65 dùng cho môi trường nào?

Ứng dụng phổ biến nhất là nước sạch, nước PCCC. Các dòng thân inox có thể dùng cho nước thải, hóa chất nhẹ và dung dịch công nghiệp.

Lắp ngược van giảm áp D65 có sao không?

Lắp ngược chiều mũi tên sẽ khiến van hoàn toàn không thể giảm áp, dòng chảy bị chặn hoặc làm hỏng màng van ngay khi mở bơm.

Tại sao van giảm áp D65 không giảm được áp?

Nguyên nhân thường do rác bẩn kẹt ở đĩa van khiến van không thể đóng kín, màng van bị rách, hoặc lò xo bị liệt sau thời gian dài sử dụng.

Van Giảm Áp D65 – Lựa Chọn Phù Hợp Cho Hệ Thống Cần Ổn Định Áp Suất

Có thể thấy, van giảm áp D65 đóng vai trò vô cùng quan trọng đối với sự an toàn của toàn bộ mạng lưới thủy lực. Việc lựa chọn đúng model, chuẩn cấp áp suất và thi công lắp đặt chuẩn kỹ thuật không chỉ bảo vệ đường ống mà còn giúp doanh nghiệp tối ưu chi phí vận hành lâu dài.
