Van Solenoid Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Trong hệ thống khí nén, nước, hơi hoặc tự động hóa, có những lúc cần đóng/mở dòng lưu chất tự động thay vì phải thao tác bằng tay. Đây là lúc van solenoid thường được sử dụng phổ biến. Tuy nhiên, người mới thường dễ nhầm lẫn thiết bị này với van điện, van khí nén hay các loại van điều khiển cơ học khác.

Vậy chính xác van solenoid là gì và tại sao nó lại đóng vai trò cốt lõi trong hệ thống tự động hóa công nghiệp? Bài viết này sẽ giải thích chi tiết từ bản chất, cấu tạo, nguyên lý hoạt động cho đến cách phân loại, thông số kỹ thuật và ứng dụng thực tế để bạn dễ dàng lựa chọn.

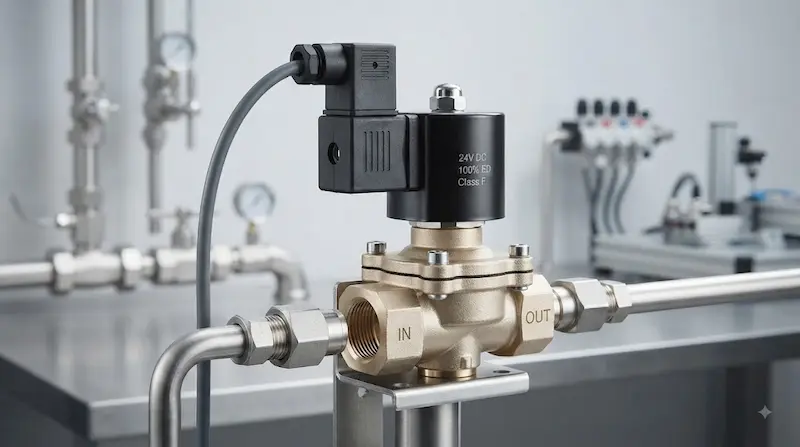

Van Solenoid Là Gì?

Định nghĩa ngắn gọn

Van solenoid (hay còn gọi là van điện từ) là thiết bị cơ điện sử dụng lực điện từ để tự động điều khiển trạng thái đóng hoặc mở của dòng lưu chất trên đường ống. Lưu chất đi qua van có thể là nước, khí nén, hơi nóng, dầu hoặc các môi chất chuyên dụng phù hợp với thiết kế vật liệu của van. Thuật ngữ "solenoid" dùng để chỉ cuộn dây điện từ nằm bên trong thiết bị.

Van solenoid dùng để làm gì?

Chức năng cốt lõi của van solenoid là gì là điều khiển dòng chảy hoàn toàn tự động dựa trên tín hiệu điện. Khi có dòng điện chạy qua, hệ thống sẽ kích hoạt theo chuỗi:

• Tín hiệu điện truyền vào van.

• Cuộn coil sinh ra từ trường mạnh.

• Lực từ tác động trực tiếp lên cơ cấu lõi van để đóng hoặc mở dòng lưu chất.

Van solenoid khác gì cách gọi “van điện từ”?

Trong kỹ thuật và thương mại tại Việt Nam, hai thuật ngữ van solenoid là gì và van điện từ hoàn toàn đồng nghĩa. Người Việt thường dùng tên thuần Việt là van điện từ, trong khi tài liệu kỹ thuật quốc tế hoặc các nhà máy tự động hóa thường gọi là van solenoid. Cả hai đều chỉ chung một dòng thiết bị điều khiển dòng chảy bằng điện từ.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Solenoid

Cấu tạo van solenoid

Một thiết bị tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Cuộn coil (Cuộn solenoid): Bộ phận chứa vòng dây đồng tạo ra từ trường khi cấp điện.

• Lõi từ / Piston (Plunger): Bộ phận chuyển động dọc bên trong ống dẫn hướng, chịu tác động trực tiếp của từ trường.

• Lò xo: Giúp đẩy piston về vị trí mặc định khi ngắt nguồn điện.

• Thân van: Khung chịu lực chính, làm bằng đồng, inox hoặc nhựa, kết nối trực tiếp với đường ống.

• Gioăng và màng van: Làm bằng NBR, EPDM hoặc PTFE, đảm bảo độ kín tuyệt đối, ngăn rò rỉ lưu chất.

• Cổng vào và cổng ra: Nơi dòng lưu chất chảy qua thân van.

Nguyên lý hoạt động

Cơ chế vận hành của van dựa trên sự biến đổi từ năng lượng điện thành cơ năng:

• Khi chưa cấp điện: Cuộn coil không hoạt động, không có từ trường. Lò xo giữ lõi piston ép chặt vào đế van, giữ van ở trạng thái đóng (với van thường đóng) hoặc mở (với van thường mở).

• Khi cấp điện: Dòng điện chạy qua cuộn coil tạo ra lực điện từ hút lõi piston dịch chuyển lên trên hoặc sang bên. Cơ cấu bên trong mở ra, cho phép lưu chất lưu thông tự do qua van.

• Khi ngắt điện: Từ trường biến mất ngay lập tức. Lực đàn hồi của lò xo đẩy piston trở về vị trí ban đầu, đóng hoặc mở lại đường dòng lưu chất.

Tại sao van có thể đóng/mở tự động?

Sự kết hợp hoàn hảo giữa tín hiệu điện, lực điện từ và cơ cấu cơ khí giúp thiết bị này phản hồi chỉ trong vài mili-giây. Thay vì dùng sức người vặn tay, hệ thống tự động hóa nay có thể điều khiển hàng nghìn lít lưu chất từ xa chỉ bằng một cái gạt công tắc hoặc tín hiệu từ PLC.

Các Loại Van Solenoid Phổ Biến

Phân loại theo số cửa

• Van solenoid 2/2: Có 2 cửa (1 cửa vào, 1 cửa ra) và 2 trạng thái đóng/mở, là loại phổ biến nhất dùng cho On/Off dòng chảy.

• Van solenoid 3/2: Có 3 cửa và 2 vị trí, thường dùng để điều khiển xi lanh khí nén đơn hoặc van xả áp.

Phân loại theo trạng thái

• Normally Closed (NC — Thường đóng): Mặc định ở trạng thái đóng khi không có điện, chỉ mở khi được cấp điện. Phù hợp cho các ứng dụng an toàn cần ngắt dòng khi mất điện đột ngột.

• Normally Open (NO — Thường mở): Mặc định mở khi mất điện và chỉ đóng lại khi cấp điện. Dùng trong hệ thống duy trì dòng chảy liên tục.

Phân loại theo nguyên lý đóng mở

• Direct Acting (Tác động trực tiếp): Dùng lực từ của coil để trực tiếp kéo màng/piston, hoạt động tốt ở áp suất từ 0 bar.

• Pilot Operated (Dán tiếp / Sử dụng áp lực chênh lệch): Dùng áp lực của chính dòng lưu chất để đóng mở van, phù hợp với đường ống lớn và áp suất cao.

• Semi-direct Acting (Bán trực tiếp): Kết hợp cả hai cơ chế trên, hoạt động được từ áp suất 0 bar đến áp suất cao.

Phân loại theo môi trường sử dụng

• Van điện từ nước: Thân đồng hoặc nhựa, gioăng NBR/EPDM, chuyên dùng cho cấp thoát nước dân dụng và công nghiệp.

• Van điện từ khí nén: Thiết kế chuyên dụng cho hệ thống khí áp suất cao.

• Van điện từ hơi (Steam): Thân inox hoặc đồng chịu nhiệt độ cao, gioăng PTFE chịu được hơi nóng lên tới 180°C hoặc cao hơn.

• Van điện từ dầu hoặc hóa chất: Yêu cầu vật liệu thân và gioăng đặc biệt (như inox và Viton) để chống ăn mòn.

Thông Số Van Solenoid Quan Trọng Khi Lựa Chọn

Để hệ thống hoạt động ổn định, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau:

• Điện áp coil: Phải khớp hoàn toàn với nguồn điện điều khiển thực tế, phổ biến gồm 12V DC, 24V DC, 24V AC, 110V AC và 220V AC. Chọn sai điện áp sẽ làm cháy cuộn coil hoặc van không mở được.

• Kích thước cổng (DN): Thể hiện kích cỡ đường ống kết nối, ví dụ DN15 (phi 21mm), DN20 (phi 27mm), DN25 (phi 34mm)...

• Áp suất làm việc: Cần kiểm tra giới hạn áp suất tối thiểu và tối đa. Đặc biệt dòng van gián tiếp (pilot) luôn yêu cầu một mức chênh lệch áp suất nhất định để vận hành.

• Nhiệt độ làm việc: Cần xem xét cả nhiệt độ môi trường xung quanh lẫn nhiệt độ thực tế của lưu chất để chọn loại gioăng chịu nhiệt phù hợp.

• Vật liệu thân van: Đồng (giá rẻ, dùng cho nước/khí sạch), Inox (chống ăn mòn, thực phẩm, hóa chất), Nhựa (chống axit).

• Loại gioăng làm kín: Gioăng NBR (dùng cho nước, dầu nhẹ), EPDM (nước nóng, hơi nhẹ), FKM/Viton (chịu dầu, hóa chất, nhiệt độ cao), PTFE (chịu nhiệt độ cực cao và hóa chất mạnh).

Van Solenoid Khác Gì Van Cơ Và Các Loại Van Điều Khiển Khác?

• Van solenoid vs Van motor điện: Van solenoid phù hợp với các ứng dụng đóng/mở nhanh dạng On/Off liên tục. Trong khi đó, van motor điện phù hợp với các đường ống cỡ lớn hoặc bài toán cần điều tiết góc mở tuyến tính.

• Van solenoid vs Van điều khiển khí nén: Van solenoid sử dụng điện năng trực tiếp tác động từ trường, còn hệ thống điều khiển khí nén sử dụng áp lực khí nén làm nguồn lực đẩy cơ cấu van.

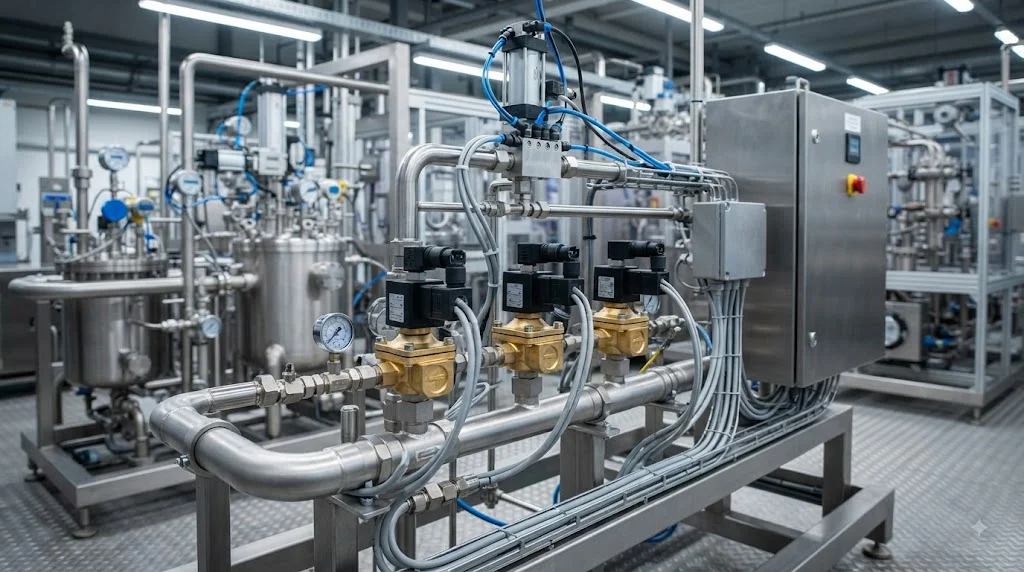

Ứng Dụng Của Van Solenoid Trong Thực Tế

Thiết bị này hiện diện ở hầu hết mọi lĩnh vực tự động hóa công nghiệp và đời sống:

• Hệ thống cấp thoát nước: Tự động đóng mở nguồn nước sinh hoạt, hệ thống tưới cây tự động hẹn giờ, hoặc máy lọc nước gia đình.

• Hệ thống khí nén: Điều phối luồng khí nén cho các máy dập, máy đóng gói, cánh tay robot trên dây chuyền sản xuất tự động.

• Hệ thống hơi công nghiệp: Kiểm soát hơi nóng trong lò hơi, thiết bị sấy, ngành dệt nhuộm và chế biến thực phẩm.

• Tự động hóa công nghiệp: Kết hợp cùng cảm biến và bộ điều khiển trung tâm PLC nhằm thiết lập các chu kỳ cấp/ngắt lưu chất khép kín, an toàn và chính xác.

Nếu hệ thống của bạn yêu cầu đóng/mở tự động với tần suất cao, phản hồi nhanh và có sẵn nguồn điện điều khiển, van solenoid chắc chắn là giải pháp tối ưu nhất.

Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Van Solenoid

• Sai lầm 1: Chỉ chọn theo kích thước đường ống (DN). Ví dụ đường ống phi 21 tương ứng DN15, nhưng nếu áp suất nguồn không đủ hoặc lưu chất là hơi nóng mà mua van nước thông thường thì van sẽ nhanh hỏng hoặc không hoạt động.

• Sai lầm 2: Chọn sai điện áp coil. Cấp nhầm nguồn 220V AC cho cuộn coil thiết kế 24V DC sẽ làm cháy coil ngay lập tức, gây gián đoạn hệ thống.

• Sai lầm 3: Không kiểm tra tương thích lưu chất. Dùng van thông thường cho hóa chất mạnh hoặc dầu mỏ sẽ làm mủn gioăng cao su, gây rò rỉ nghiêm trọng.

• Sai lầm 4: Bỏ qua áp suất chênh lệch. Đối với van gián tiếp (pilot-operated), nếu hệ thống không có áp lực chênh lệch giữa đầu vào và đầu ra, van sẽ không thể mở được.

• Sai lầm 5: Chọn sai vật liệu gioăng. Gioăng không chịu được nhiệt độ cao sẽ bị biến dạng, mất độ kín chỉ sau vài tuần vận hành.

• Sai lầm 6: Không quan tâm môi trường lắp đặt. Lắp van điện từ ngoài trời không có vỏ bảo vệ chống nước, chống bụi sẽ khiến cuộn coil bị ẩm, chập cháy.

Cách Chọn Van Solenoid Phù Hợp — Checklist

Để tránh những sai lầm tốn kém chi phí, hãy tuân thủ checklist 7 bước kỹ thuật sau trước khi quyết định mua hàng:

Xác định loại lưu chất: Nước, khí, hơi, dầu hay hóa chất?

Xác định áp suất làm việc: Áp suất min và max của hệ thống là bao nhiêu?

Xác định nhiệt độ lưu chất: Nhiệt độ trung bình và nhiệt độ cực đại?

Xác định kích thước đường ống: Ren hay mặt bích, chuẩn DN bao nhiêu?

Xác định điện áp điều khiển: 220V, 24V hay 12V?

Lựa chọn trạng thái: Van Thường Đóng (NC) hay Thường Mở (NO)?

Kiểm tra vật liệu thân và gioăng: Đồng/Inox kết hợp với NBR/EPDM/Viton sao cho phù hợp nhất.

Lưu ý chuyên gia: Đừng bao giờ chọn mua van chỉ vì kích thước DN hay giá rẻ. Hãy xuất phát từ bài toán thực tế gồm Lưu chất $\rightarrow$ Áp suất $\rightarrow$ Nhiệt độ $\rightarrow$ Điều khiển $\rightarrow$ Vật liệu $\rightarrow$ Kích thước để đảm bảo độ bền tối đa cho hệ thống của bạn.

FAQ — Câu Hỏi Thường Gặp Về Van Solenoid

Van solenoid là gì?

Van solenoid (van điện từ) là thiết bị cơ điện sử dụng lực từ trường sinh ra từ cuộn dây điện để tự động đóng hoặc mở dòng chảy của lưu chất (như nước, khí, hơi, dầu) qua đường ống.

Van solenoid hoạt động như thế nào?

Khi hệ thống cấp điện, cuộn coil tạo ra từ trường hút lõi piston dịch chuyển, thắng lực lò xo để mở hoặc đóng đường lưu chất. Khi ngắt điện, từ trường mất đi, lò xo đẩy van về trạng thái ban đầu.

Van solenoid có những loại nào?

Thiết bị này được phân loại theo nhiều tiêu chí: trạng thái (Thường đóng NC / Thường mở NO), số cửa (2/2, 3/2), nguyên lý đóng mở (Tác động trực tiếp / Gián tiếp) và theo loại lưu chất sử dụng.

Van solenoid dùng cho những môi trường nào?

Van được thiết kế chuyên biệt cho từng môi trường cụ thể như nước sạch, khí nén, hơi nóng công nghiệp, dầu hoặc hóa chất. Bạn buộc phải chọn đúng loại có vật liệu tương thích với môi chất dẫn truyền.

Làm sao chọn van solenoid phù hợp?

Bạn cần tổng hợp các thông số kỹ thuật cốt lõi gồm: loại lưu chất, áp suất làm việc, nhiệt độ, lưu lượng dòng chảy, kích thước ống, điện áp nguồn và trạng thái vận hành mong muốn (NC hoặc NO).

Kết Luận — Van Solenoid Là Gì Và Có Nên Sử Dụng?

Tóm lại, van solenoid là giải pháp tự động hóa không thể thiếu giúp điều khiển dòng lưu chất nhanh chóng, chính xác và an toàn bằng tín hiệu điện. Việc chọn đúng thiết bị không chỉ dựa vào kích thước đường ống mà đòi hỏi sự đồng bộ chặt chẽ về lưu chất, áp suất, nhiệt độ, điện áp và điều kiện vận hành thực tế của hệ thống.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van solenoid là gì
