Valve Damper Là Gì? Cẩm Nang Lựa Chọn Và Phân Loại Chuẩn Kỹ Thuật Cho Hệ Thống HVAC Và Công Nghiệp

Mở Đầu – Vì sao hệ thống HVAC và công nghiệp cần valve damper?

Trong các hệ thống ống gió quy mô lớn, việc di chuyển không khí hoặc dòng khí công nghiệp từ quạt đến từng khu vực không đơn giản chỉ là để dòng khí tự do trôi qua. Khi lưu lượng cần thay đổi theo tải trọng, một khu vực cần được cô lập để bảo trì hoặc hệ thống cần cân bằng áp suất tĩnh, dòng khí bắt buộc phải được kiểm soát với độ chính xác cao.

Đó là lúc valve damper đóng vai trò quyết định, giúp điều tiết, cân bằng hoặc cô lập dòng khí trong đường ống và hệ thống HVAC. Trong các nhà máy công nghiệp, thiết bị này còn là linh kiện chủ chốt để xử lý khí thải, hút bụi và kiểm soát các dòng khí nóng. Tuy nhiên, mỗi biến thể từ butterfly damper, louver damper cho đến manual hay electric damper đều sở hữu đặc tính riêng biệt, đòi hỏi kỹ sư phải nắm rõ để lựa chọn đúng thiết bị cho hệ thống của mình.

Kiến Thức Nền: Valve Damper Là Gì?

Định nghĩa chuẩn xác

Valve damper là thiết bị cơ khí chuyên dụng dùng để điều chỉnh, phân phối, hạn chế hoặc cô lập dòng không khí và khí trong hệ thống ống gió, HVAC hoặc các đường ống công nghiệp, với cơ cấu sử dụng một hoặc nhiều cánh/đĩa thay đổi vị trí để kiểm soát tiết diện dòng chảy.

Khác với các dòng van chất lỏng thông thường, valve damper được tối ưu hóa đặc biệt cho chuyển động của dòng không khí (airflow) và khí thải (gas flow). Trong hệ thống HVAC, thiết bị này giúp cân bằng lượng gió giữa các tầng; còn trong công nghiệp nặng, nó chịu trách nhiệm kiểm soát khói thải và luồng khí nóng ở nhiệt độ khắc nghiệt.

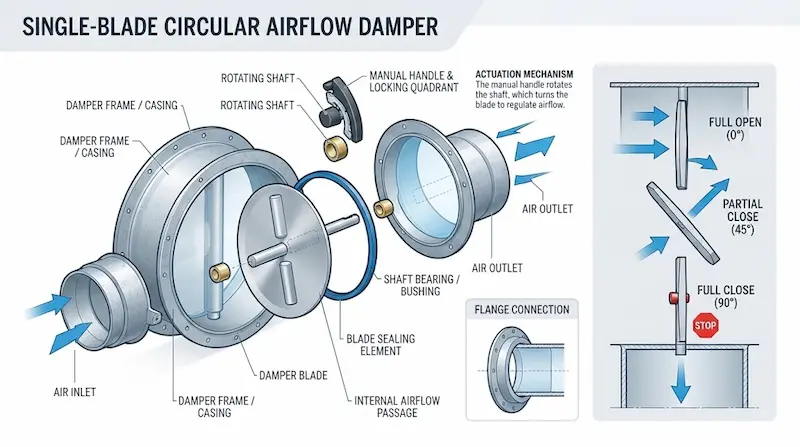

Cấu tạo và nguyên lý hoạt động của valve damper

Cấu tạo chi tiết

Một cụm thiết bị hoàn chỉnh được lắp ráp từ các bộ phận cốt lõi:

• Thân damper: Khung bao quanh dòng khí, liên kết trực tiếp với ống gió hoặc đường ống bằng thép carbon, inox hoặc nhôm.

• Cánh damper (Blade): Có thể là dạng đĩa xoay đơn hoặc hệ thống nhiều cánh song song, quyết định trực tiếp đến mức độ tổn thất áp suất.

• Trục truyền động: Truyền lực xoay từ bộ điều khiển đến hệ thống cánh.

• Gioăng làm kín (Seat): Hỗ trợ ngăn chặn thất thoát khí khi đóng kín.

• Bộ truyền động (Actuator): Bao gồm tay gạt thủ công (manual) hoặc motor điện/khí nén tự động.

Nguyên lý hoạt động

Nguyên lý cốt lõi dựa trên việc thay đổi tiết diện mở của đường ống. Khi damper mở hoàn toàn, không khí lưu thông thuận lợi; khi đóng một phần, tiết diện bị bóp lại làm thay đổi lưu lượng và tạo ra sự chênh lệch áp suất. Quá trình này không chỉ đóng vai trò đóng/mở đơn thuần mà còn giúp cân bằng các nhánh ống gió, điều tiết khí cấp và cô lập an toàn từng khu vực khi xảy ra sự cố.

Phân Tích Chuyên Sâu: Các Loại Valve Damper Phổ Biến

Butterfly damper

Sử dụng một đĩa xoay duy nhất quanh trục giữa, sở hữu kết cấu gọn nhẹ, thao tác nhanh chóng. Dòng này cực kỳ phù hợp cho các đường ống gió tròn, hệ thống thu gom bụi (dust collection) và các ứng dụng đóng ngắt dòng khí cơ bản.

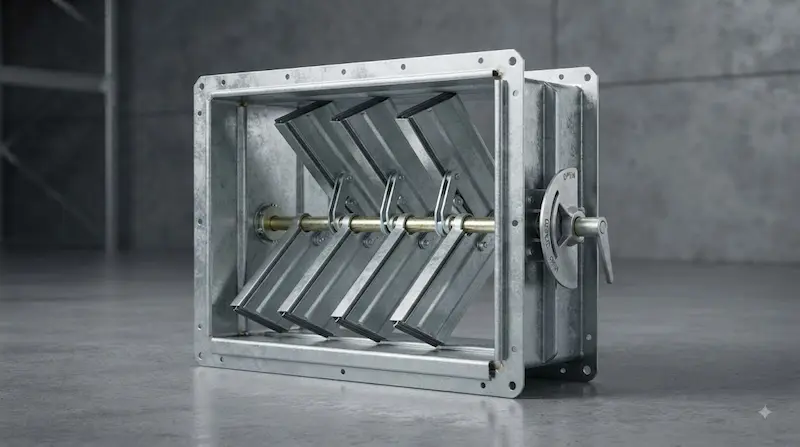

Louver damper

Cấu thành từ nhiều cánh song song chuyển động đồng bộ, mang lại khả năng điều tiết lưu lượng cực tốt trên các đường ống gió vuông hoặc tiết diện lớn, giúp phân phối dòng khí đều khắp hệ thống.

Guillotine damper

Thiết kế dạng tấm trượt thẳng đứng, chuyên dùng cho các ứng dụng cô lập hoàn toàn (isolation) trong các đường ống khí thải công nghiệp nặng hoặc hệ thống lò đốt có lưu lượng lớn.

High-temperature damper

Được thiết kế chuyên biệt bằng vật liệu chịu nhiệt cao, phục vụ cho các hệ thống khí nóng, lò nung, lò hơi (boiler) và các dây chuyền thu hồi nhiệt thải.

Phân Loại Theo Phương Thức Điều Khiển

• Manual damper: Vận hành thủ công bằng tay gạt, thích hợp cho các hệ thống cố định ít khi phải thay đổi lưu lượng gió.

• Electric damper: Sử dụng mô-tơ điện (electric actuator), dễ dàng tích hợp vào hệ thống BMS/PLC trung tâm để tự động hóa điều khiển từ xa.

• Pneumatic damper: Sử dụng áp lực khí nén để vận hành, đáp ứng tốc độ đóng mở cực nhanh trong các môi trường công nghiệp nặng yêu cầu độ tin cậy cao.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn

Để tránh những sai sót đắt giá, kỹ sư cần thẩm định kỹ các thông số sau:

• Kích thước: Quy cách đường kính ống tròn (DN) hoặc kích thước ống gió vuông/chữ nhật.

• Lưu lượng khí (Airflow): Thể tích khí qua van trong một đơn vị thời gian.

• Áp suất làm việc: Áp suất tĩnh và áp suất chênh lệch trong hệ thống ống gió.

• Nhiệt độ vận hành: Đặc biệt quan trọng với các hệ thống khí thải lò hơi, lò nung.

• Độ kín khít (Leakage): Phân biệt rõ loại chống rò rỉ thấp (low leakage) và loại cách ly tuyệt đối (isolation).

• Vật liệu chế tạo: Thép carbon, inox 304/316, nhôm hoặc vật liệu chống ăn mòn hóa chất.

So Sánh Chi Tiết Các Dòng Thiết Bị Thông Dụng

Butterfly damper và louver damper khác nhau thế nào?

• Butterfly damper: Kết cấu một đĩa gọn nhẹ, thao tác nhanh, tối ưu cho ống nhỏ và trung bình.

• Louver damper: Nhiều cánh phức tạp hơn, đòi hỏi không gian lắp đặt lớn nhưng kiểm soát dòng khí trên ống kích thước lớn cực kỳ hiệu quả.

Valve damper khác gì butterfly valve?

Mặc dù có hình dáng tương đồng, butterfly valve được thiết kế để điều khiển chất lỏng hoặc khí áp lực cao trong ống kín chịu lực lớn, trong khi valve damper tối ưu hóa hoàn toàn cho dòng không khí và khí áp suất thấp trong hệ thống ống gió HVAC. Tuyệt đối không dùng lẫn lộn hai thiết bị này.

Tại Sao Valve Gây Tổn Hất Áp Suất?

Khi cánh van đóng một phần để điều tiết lưu lượng, sự hiện diện của cánh van làm thu hẹp tiết diện dòng, gây nhiễu loạn dòng chảy và tạo ra hiện tượng sụt áp (pressure drop). Nếu chọn sai quy cách, tổn thất áp suất quá lớn sẽ khiến quạt thông gió phải làm việc quá tải, tiêu tốn nhiều điện năng. Do đó, cần cân bằng hoàn hảo giữa khả năng điều tiết, độ kín và mức độ tổn thất áp suất cho phép.

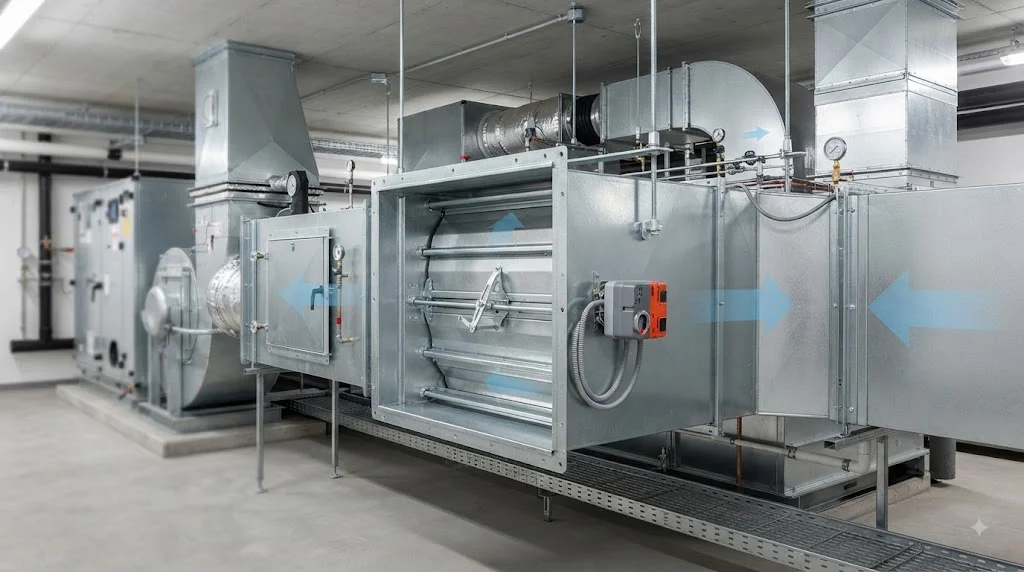

Ứng Dụng Thực Tế Của Valve

• Hệ thống HVAC tòa nhà: Lắp đặt tại các AHU, nhánh ống gió cấp/hồi để cân bằng lưu lượng gió giữa các tầng và khu vực.

• Hệ thống hút bụi công nghiệp: Kiểm soát dòng khí chứa bụi tại các quạt hút cyclone và bộ lọc túi vải (bag filter).

• Khí thải nhà máy và nhiệt điện: Kiểm soát khí thải (flue gas), không khí cấp cho buồng đốt lò hơi và các hệ thống xử lý khí thải RTO.

Những Sai Lầm Thường Gặp Khi Chọn Mua

• Sai lầm 1: Chỉ chọn mua theo kích thước ống mà bỏ qua thông số lưu lượng gió thực tế.

• Sai lầm 2: Dùng damper tiêu chuẩn cho hệ thống khí thải nhiệt độ cao làm biến dạng cánh van.

• Sai lầm 3: Bỏ qua việc tính toán tổn thất áp suất, khiến hệ thống quạt thông gió không đủ tải.

• Sai lầm 4: Chọn mô-tơ điều khiển (actuator) có lực momen xoắn (torque) quá yếu khiến van kẹt cứng không thể đóng mở.

• Sai lầm 5: Dùng damper khí để chặn các vật liệu dạng hạt rắn lớn, gây kẹt cơ học nghiêm trọng.

Hướng Dẫn: Checklist Lựa Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

Checklist 10 bước chọn mua chuẩn xác

1. Xác định chính xác môi chất (không khí, khí nóng, khí thải).

2. Làm rõ mục đích sử dụng (điều tiết lưu lượng hay cô lập).

3. Đo đạc kích thước hình học ống gió tròn hoặc vuông.

4. Tính toán lưu lượng khí (Airflow) định mức.

5. Xác định áp suất làm việc của hệ thống.

6. Kiểm tra giới hạn nhiệt độ môi trường vận hành.

7. Đánh giá yêu cầu độ kín khít (leakage class).

8. Lựa chọn kiểu cấu trúc cánh (butterfly hay louver).

9. Chọn phương thức truyền động (manual, electric, pneumatic).

10. Đối chiếu vật liệu cấu tạo với môi trường lắp đặt.

Lưu ý quan trọng khi lắp đặt và vận hành

• Lắp đúng chiều mũi tên chỉ hướng dòng chảy trên thân van.

• Đảm bảo hành trình quay của cánh không bị cấn va chạm vào vách ống gió.

• Kiểm tra độ đồng tâm (alignment) của trục và mô-tơ truyền động.

• Chạy thử toàn bộ hành trình đóng mở trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp Về Valve

Valve là gì?

Đây là thiết bị cơ khí chuyên dụng dùng để điều chỉnh, phân phối, hạn chế hoặc cô lập dòng không khí và khí trong hệ thống ống gió, HVAC và đường ống công nghiệp.

Valve damper dùng để làm gì?

Damper được sử dụng để điều tiết lưu lượng gió (airflow), cân bằng áp suất giữa các nhánh ống, đóng mở hoặc cô lập hoàn toàn các đường dẫn khí khi cần thiết.

Butterfly damper và louver damper khác nhau thế nào?

Butterfly damper dùng một đĩa xoay gọn nhẹ, trong khi louver damper dùng hệ thống nhiều cánh song song tối ưu cho việc điều tiết dòng khí trên các ống dẫn có tiết diện lớn.

Valve có điều khiển tự động được không?

Có. Thiết bị hoàn toàn có thể tích hợp mô-tơ điện (electric actuator) hoặc bộ truyền động khí nén (pneumatic actuator) để điều khiển tự động qua hệ thống điều khiển trung tâm.

Kết Luận: Chọn Đúng Valve Để Kiểm Soát Airflow Hiệu Quả

Valve giữ vai trò cốt lõi trong việc điều phối dòng chảy, tối ưu hóa năng lượng và bảo vệ toàn bộ hệ thống HVAC cũng như đường ống khí công nghiệp. Việc lựa chọn thiết bị đòi hỏi sự kết hợp đồng bộ giữa môi chất, lưu lượng, kích thước, áp suất, nhiệt độ và kiểu truyền động phù hợp. Đầu tư chuẩn xác ngay từ đầu sẽ giúp hệ thống vận hành ổn định, bền bỉ và tiết kiệm chi phí tối đa.

Như đã phân tích, mỗi dòng thiết bị từ butterfly damper gọn nhẹ cho đến louver damper chuyên dụng cho ống lớn, hay các phiên bản chịu nhiệt độ cao và tự động hóa bằng actuator đều sở hữu những đặc tính cơ lý hóa riêng biệt. Sai lầm trong việc chọn sai vật liệu, đánh giá thấp tổn thất áp suất (pressure drop) hay chọn nhầm mô-tơ điều khiển không đủ lực đều có thể dẫn đến hậu quả nghiêm trọng: quạt quá tải, tốn kém điện năng, hệ thống rung lắc hoặc không đạt lưu lượng gió thiết kế.
