Van TOZEN Nhật Bản: Phân Loại, Thông Số Kỹ Thuật Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Sự cố nứt vỡ thân van do lệch áp, rò rỉ đệm làm kín hay hiện tượng rung giật truyền dọc theo tuyến ống luôn mang đến rủi ro dừng vận hành đắt đỏ cho các hệ thống HVAC và hạ tầng cấp thoát nước. Để đảm bảo độ tin cậy vận hành dài hạn, các kỹ sư cơ điện (M&E) thường ưu tiên tìm kiếm các thiết bị đường ống từ những thương hiệu uy tín. Trong đó, danh mục van thương hiệu tozen nhật bản và các thiết bị chống rung liên quan luôn là lựa chọn hàng đầu được cân nhắc trong các hồ sơ mời thầu.

Bài viết này sẽ phân tích chi tiết bản chất thương hiệu, phân loại chức năng, hướng dẫn tra cứu thông số kỹ thuật và quy trình thẩm định giúp bạn chọn chính xác thiết bị TOZEN cho công trình.

Van TOZEN Nhật Bản là gì?

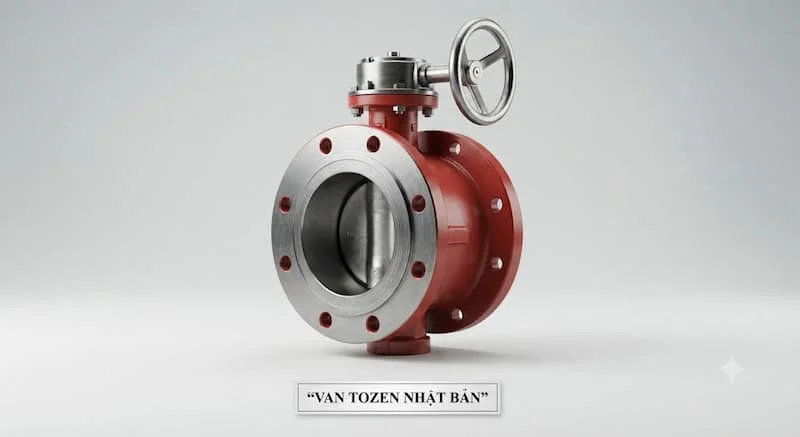

Van TOZEN Nhật Bản là cách gọi thương mại phổ biến tại thị trường Việt Nam dùng để chỉ các sản phẩm van công nghiệp và thiết bị điều khiển dòng chảy mang thương hiệu TOZEN.

Tuy nhiên, dưới góc nhìn kỹ thuật, không nên quy chụp mọi sản phẩm thương hiệu TOZEN đều là "van". Tập đoàn TOZEN được thành lập vào năm 1972 tại Nhật Bản, có trụ sở chính tại tỉnh Saitama, Nhật Bản. Doanh nghiệp này là tập đoàn đa quốc gia chuyên nghiên cứu, phát triển và sản xuất các giải pháp đường ống toàn diện, bao gồm: khớp nối chống rung, khớp nối giãn nở, vật liệu cách chấn, hệ thống điều khiển tiếng ồn và các dòng van công nghiệp.

Việc hiểu đúng bản chất danh mục sản phẩm sẽ giúp kỹ sư bóc tách dự toán chính xác, tránh nhầm lẫn giữa các dòng van đóng mở và các dòng khớp nối chống rung chuyên dụng.

Xuất xứ và mạng lưới vận hành của TOZEN

• Nguồn gốc: Nhật Bản (Thành lập từ năm 1972).

• Trụ sở chính: Saitama, Nhật Bản.

• Mạng lưới: Có các nhà máy sản xuất, văn phòng đại diện và đơn vị thành viên tại nhiều quốc gia châu Á, bao gồm Nhật Bản, Thái Lan, Việt Nam, Malaysia, Trung Quốc...

• Lĩnh vực cốt lõi: Khớp nối mềm cao su/inox, van công nghiệp, hệ thống lò xo chống rung và phụ kiện đường ống HVAC.

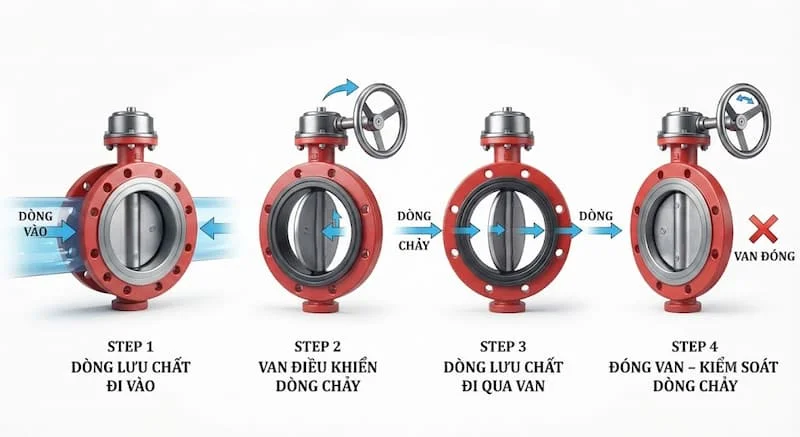

Nguyên lý hoạt động và vai trò của van trong hệ thống đường ống

Trong một mạng lưới lưu chất tiêu chuẩn, van TOZEN đóng vai trò là cơ cấu chấp hành hoặc cơ cấu bảo vệ tự động, vận hành theo các nguyên lý cơ học cốt lõi:

• Chức năng đóng/mở (On/Off): Thay đổi vị trí đĩa van hoặc bi van để cho phép hoặc chặn đứng hoàn toàn dòng chảy.

• Chức năng một chiều (Non-Return): Tự động đóng cửa van dựa trên sự chênh lệch áp suất ngược, ngăn lưu chất chảy dội về phía máy bơm.

• Chức năng điều tiết (Throttling/Balancing): Điều chỉnh diện tích hẹp của dòng chảy để cân bằng lưu lượng hoặc áp suất giữa các nhánh ống.

• Chức năng bảo vệ & Triệt tiêu chấn động: Kết hợp với khớp nối mềm để hấp thụ lực co giãn nhiệt và độ rung cơ học do máy bơm tạo ra.

Mô hình lưu thông tiêu chuẩn:

Nguồn lưu chất -> Trạm bơm -> Khớp nối chống rung TOZEN -> Cụm van điều khiển TOZEN -> Mạng lưới đường ống -> Thiết bị đầu cuối

Việc chọn đúng loại van phụ thuộc hoàn toàn vào 6 thông số: Môi chất, Áp suất vận hành, Nhiệt độ đỉnh, Kích thước danh nghĩa (DN), Kiểu kết nối và Yêu cầu điều khiển.

Phân Tích Chuyên Sâu Các Dòng Van TOZEN

Các dòng van thương hiệu tozen nhật bản và cách phân loại

Để tránh tra cứu nhầm lẫn trong catalogue, các thiết bị đường ống của TOZEN được phân chia rõ rệt theo chức năng vận hành:

1. Dòng Van Đóng Mở (Isolation Valves)

Bao gồm các dòng van cổng (Gate Valve), van bi (Ball Valve) và van cầu (Globe Valve).

• Đặc điểm: Thân van được chế tạo từ gang cầu, gang xám hoặc đồng thau, thiết kế tay vặn hoặc vô-lăng.

• Ứng dụng: Lắp đặt tại các vị trí đầu tuyến, cổng cô lập trạm bơm hoặc điểm phân nhánh để phục vụ công tác bảo trì.

2. Dòng Van Một Chiều (Check Valves)

Bao gồm van một chiều lá lật (Swing Check), van một chiều lò xo (Spring Check) và van một chiều cánh bướm (Dual Plate Check).

• Đặc điểm: Phản ứng đóng nhanh dựa trên lực cản dòng chảy hoặc lò xo đối kháng, bảo vệ trạm bơm khỏi hiện tượng búa nước.

• Ứng dụng: Lắp đặt ngay sau đầu xả của máy bơm cấp nước hoặc bơm PCCC.

3. Dòng Van Bướm (Butterfly Valves)

Bao gồm các cấu hình tay gạt, tay quay hộp số hoặc cấy bộ truyền động điện/khí nén (Actuator).

• Đặc điểm: Đĩa van xoay 90 độ quanh trục. Thiết kế thân dạng mỏng (Wafer) hoặc dạng có tai vặn (Lug), giúp tiết kiệm diện tích và trọng lượng thi công.

• Ứng dụng: Kiểm soát dòng nước mát Chiller, nước tuần hoàn Cooling Tower trong hệ thống HVAC.

4. Các thiết bị đường ống TOZEN liên quan (Khớp nối & Chống rung)

Bên cạnh van công nghiệp, TOZEN nổi tiếng toàn cầu với các dòng khớp nối mềm cao su như TOZENFLEX, OFLEX hay khớp nối inox TOZEN BF-WARM. Các thiết bị này được trang bị ngay trước và sau cụm van để triệt tiêu ứng suất uốn, chống nứt mép bích van do rung lắc động cơ.

Thông số kỹ thuật cần kiểm tra khi chọn van TOZEN

Khi lập hồ sơ kỹ thuật hoặc gửi yêu cầu báo giá van thương hiệu tozen nhật bản, kỹ sư cần tra cứu chính xác 6 chỉ số từ catalogue chính thức của hãng:

• Kích thước danh nghĩa (DN): Phổ biến từ DN50, DN65, DN80, DN100, DN150, DN200 đến các cỡ lớn như DN300, DN600.

• Cấp áp suất làm việc (Pressure Rating): Phải kiểm tra đúng cấp PN10, PN16, PN25 hoặc tiêu chuẩn JIS 10K, JIS 16K, Class 150. Tuyệt đối không tự ý gán áp suất PN16 cho mọi mã sản phẩm.

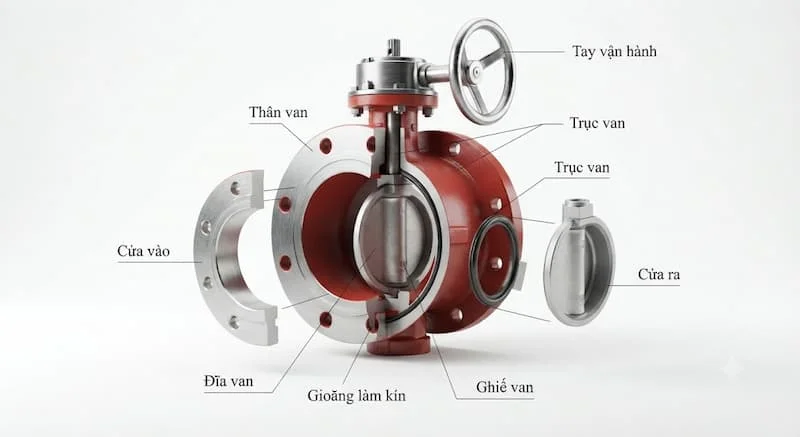

• Vật liệu chế tạo (Materials - BOM):

  • Thân van (Body): Gang cầu (Ductile Iron), Gang xám (Cast Iron), Đồng (Bronze), Inox.

  • Đĩa van (Disc): Inox 304/316, Đồng đúc.

  • Gioăng làm kín (Seat): EPDM (dùng cho nước sạch, HVAC), NBR (dùng cho dầu, nước thải), PTFE (dùng cho hóa chất).

• Kiểu kết nối (Connection Standard): Kết nối kẹp Wafer, kết nối Lug, kết nối Mặt bích (Flanged - BS4504 / DIN / JIS), hay Kết nối ren (Threaded).

• Môi chất vận hành: Nước sạch sinh hoạt, nước lạnh Chiller, nước nóng trung tâm, nước thải đã qua xử lý.

• Giới hạn nhiệt độ: Xác định dải nhiệt độ tối đa (ví dụ từ -10°C đến 80°C cho gioăng EPDM tiêu chuẩn, hoặc lên tới 120°C cho dải nước nóng).

Vì sao nên kiểm tra model và catalog trước khi mua van TOZEN?

Hãng TOZEN cung cấp hệ thống tài liệu kỹ thuật cực kỳ minh bạch, bao gồm: Catalogue chi tiết, Bảng dữ liệu sản phẩm (Data sheet), Bản vẽ 2D CAD, Mô hình 3D CAD và Hướng dẫn vận hành (O&M Manual).

Việc kiểm tra kỹ catalogue trước khi đặt hàng mang lại lợi ích thiết thực:

• Tránh mua nhầm mã quy cách: Hai chiếc van bướm có cùng kích thước DN100 nhưng mã có gioăng EPDM sẽ có dải nhiệt độ và mức giá hoàn toàn khác mã sử dụng gioăng NBR.

• Xác nhận khoảng cách lắp đặt (Face-to-Face): Giúp kỹ sư trích xuất chính xác khoảng cách giữa hai mặt bích trên bản vẽ thiết kế thi công.

• Đảm bảo tính tương thích: Đối chiếu chuẩn lỗ bu-lông mặt bích (JIS vs BS) để tránh hiện tượng lệch lỗ không thể xỏ bu-lông khi ra công trường.

So sánh van TOZEN với các dòng van phổ thông trên thị trường

Môi Trường Ứng Dụng Thực Tế

van thương hiệu tozen nhật bản được ứng dụng ở đâu?

Với tiêu chuẩn chất lượng cao, các thiết bị van và khớp nối TOZEN Nhật Bản xuất hiện dày đặc trong các dự án quy mô:

• Hệ thống điều hòa không khí trung tâm (HVAC): Lắp đặt trên các tuyến ống nước lạnh (Chilled water), nước giải nhiệt (Cooling water), các trạm Chiller tòa nhà cao tầng và trung tâm thương mại.

• Hạ tầng cấp thoát nước & Trạm bơm: Lắp đặt tại các nhà máy xử lý nước sạch, tuyến ống truyền dẫn nước sinh hoạt đô thị, trạm bơm tăng áp tòa nhà.

• Hệ thống nước nóng trung tâm (Boiler / Hot Water): Sử dụng các dòng van và khớp nối mềm chịu nhiệt chuyên dụng cho đường cấp nước nóng khách sạn, bệnh viện.

• Hệ thống kỹ thuật nhà máy công nghiệp: Lắp đặt trên các tuyến ống cấp nước kỹ thuật, hệ thống giải nhiệt máy móc trong các khu công nghiệp.

Những sai lầm thường gặp khi mua van TOZEN

1. Đặt hàng chỉ bằng câu nói "Cho tôi van TOZEN DN100": Bỏ qua việc làm rõ loại van (van bướm, van một chiều hay van cổng), kiểu kết nối (Wafer hay Mặt bích) và cấp áp suất.

2. Nhầm lẫn giữa Van và Khớp nối mềm TOZEN: Đặt mua nhầm khớp nối chống rung TOZENFLEX khi nhu cầu thực tế của dự án là van chặn.

3. Mua hàng dựa trên hình ảnh bên ngoài: Hai model van bướm TOZEN có thân ngoài giống hệt nhau nhưng vật liệu trục van (Inox 304 vs Inox 410) sẽ có khả năng chịu ăn mòn hoàn toàn khác biệt.

4. Bỏ qua kiểm tra tiêu chuẩn mặt bích: Mua van có chuẩn kết nối mặt bích JIS 10K để lắp vào hệ thống đường ống chờ sẵn chuẩn BS4504 PN16.

5. Không kiểm tra nhiệt độ môi chất thực tế: Lắp các dòng van sử dụng gioăng cao su thông thường cho hệ thống nước nóng vượt quá 100°C làm hỏng đệm làm kín.

Hướng Dẫn Kỹ Thuật

Checklist chọn van TOZEN Nhật Bản đúng kỹ thuật

Để đảm bảo thiết bị mua về hoàn toàn trùng khớp với thiết kế công trình, hãy thực hiện quy trình thẩm định 10 bước sau:

• Bước 1: Xác định rõ chức năng vận hành (Cần van đóng mở, van một chiều hay van điều tiết?).

• Bước 2: Xác định môi chất lưu thông (Nước sạch, nước lạnh HVAC, nước nóng hay nước thải?).

• Bước 3: Đo đạc kích thước danh nghĩa đường ống (DN50, DN80, DN100, DN150...).

• Bước 4: Xác định áp suất làm việc tối đa (PN10, PN16, JIS 10K...) và nhiệt độ đỉnh của hệ thống.

• Bước 5: Xác định kiểu kết nối đường ống (Wafer, Lug hay Flanged).

• Bước 6: Lựa chọn mác vật liệu thân van, đĩa van và chất liệu gioăng làm kín (EPDM, NBR, PTFE).

• Bước 7: Tra cứu catalogue TOZEN chính thức để chọn đúng mã Series và mã Model cụ thể.

• Bước 8: Trích xuất bản vẽ 2D/3D CAD từ hãng để đối chiếu kích thước lắp đặt (Face-to-Face).

• Bước 9: Kiểm tra tính pháp lý của nhà cung cấp (Yêu cầu cam kết CO/CQ, Test report).

• Bước 10: Gửi yêu cầu báo giá chi tiết gồm: Mã Model + Kích thước DN + Số lượng + Địa điểm giao hàng.

Bảng kiểm tra thông số sản phẩm TOZEN trước khi đặt hàng

Câu Hỏi Thường Gặp (FAQ)

1. TOZEN là thương hiệu của nước nào?

TOZEN là thương hiệu quốc tế cao cấp có xuất xứ từ Nhật Bản, được thành lập từ năm 1972, chuyên về các giải pháp van công nghiệp, khớp nối chống rung và phụ kiện đường ống HVAC.

2. Van TOZEN Nhật Bản có những loại nào phổ biến?

Danh mục của TOZEN bao gồm: Van bướm (Butterfly valves), Van một chiều (Check valves), Van cổng (Gate valves), Van cầu (Globe valves), cùng các dòng khớp nối mềm cao su chống rung nổi tiếng như TOZENFLEX, OFLEX.

3. Làm sao để mua đúng sản phẩm van TOZEN chính hãng?

Bạn cần đối chiếu chính xác mã Model trên nhãn sản phẩm với Catalogue chính thức của TOZEN, kiểm tra bản vẽ kích thước Face-to-Face và yêu cầu nhà phân phối cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) đi kèm lô hàng.

4. Báo giá van TOZEN Nhật Bản phụ thuộc vào những yếu tố nào?

Giá thành sản phẩm phụ thuộc vào: Dòng sản phẩm, mã Model cụ thể, kích thước danh nghĩa (DN), mác vật liệu (gang, inox, đồng), dải áp suất chịu đựng, số lượng đặt hàng và các điều kiện chứng từ đi kèm.

Kết Luận

Việc lựa chọn đúng dòng van TOZEN Nhật Bản là giải pháp kỹ thuật tối ưu giúp bảo đảm sự vận hành an toàn, êm ái và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống HVAC, trạm bơm hay hạ tầng cấp thoát nước. Sự thành công của dự án không chỉ nằm ở việc chọn đúng thương hiệu TOZEN, mà đòi hỏi sự cẩn trọng đối chiếu chuẩn xác giữa mã Model, kích thước DN, cấp áp suất, kiểu kết nối và tài liệu catalogue chính thức của hãng.

Bạn đang lập dự toán hoặc cần tư vấn kỹ thuật chọn mã van TOZEN Nhật Bản cho dự án cấp nước, PCCC hay hệ thống HVAC? Hãy liên hệ ngay với chúng tôi và cung cấp các thông số: Tên loại van, Mã Model (nếu có), Đường kính DN, Áp suất làm việc, Môi chất và Số lượng. Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ tra cứu catalogue, đối chiếu bản vẽ và gửi báo giá cạnh tranh nhất ngay hôm nay đối với van tozen nhật bản.
