Y Lọc DN150: Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Chọn Chuẩn

Sự cố kẹt cánh bơm, xước đĩa van điều khiển hay nghẽn đường ống do rác cơ khí và cặn hàn luôn mang đến tổn thất lớn cho doanh nghiệp. Trong các tuyến ống đường kính trung bình đến lớn, thiết bị Y-Strainer DN150 chính là giải pháp bảo vệ hàng đầu, giúp ngăn chặn tạp chất trước khi chúng tiếp cận các thiết bị đắt tiền phía sau.

Bài viết này sẽ phân tích chi tiết định nghĩa Y-Strainer DN150 là gì, nguyên lý vận hành, thông số kỹ thuật và hướng dẫn bạn cách chọn thiết bị chuẩn xác cho hệ thống.

Kiến Thức Nền Về Y Lọc DN150

Y Lọc DN150 Là Gì?

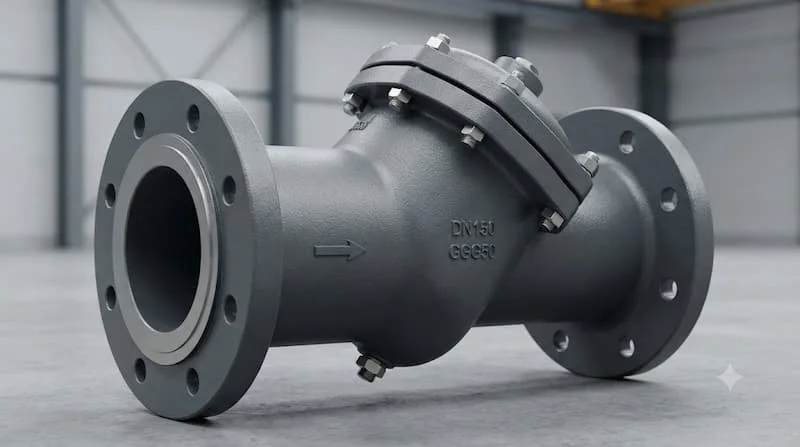

Y lọc DN150 (Y-Strainer DN150) là thiết bị lọc cơ học có thân dạng chữ Y, được lắp trực tiếp trên đường ống có kích thước danh nghĩa DN150 để giữ lại cặn bẩn, rác cơ khí và các hạt rắn trong dòng lưu chất trước khi đi vào các thiết bị công nghiệp.

Trong thực tế thi công, kích thước DN150 thường được thị trường quy đổi tương đương với 6 inch (6") hoặc phi 168mm. Thân van thường tích hợp hai mặt bích hai đầu, nhánh chữ Y chứa lưới lọc inox có thể tháo rời để vệ sinh bảo trì.

Ý nghĩa tên gọi kỹ thuật:

• Y: Thiết kế hình dạng thân van có nhánh vát góc 45 độ tạo thành hình chữ Y.

• Strainer: Thiết bị lọc cơ học giữ lại chất rắn thông qua màng lưới.

• DN150: Kích thước đường kính danh nghĩa (Nominal Diameter 150mm).

Chức năng cốt lõi của Y-Strainer DN150 là lọc sạch môi chất, đóng vai trò như lá chắn bảo vệ an toàn cho máy bơm, van điều khiển, đồng hồ đo lưu lượng và thiết bị trao đổi nhiệt.

Nguyên Lý Hoạt Động Của Y-Strainer DN150

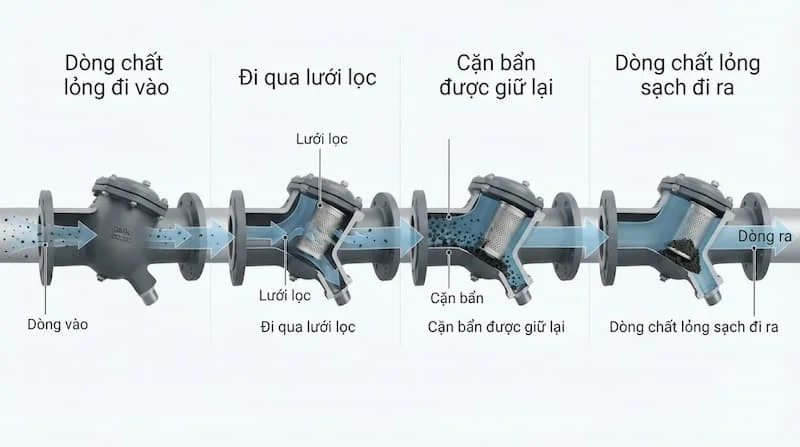

Nguyên lý vận hành của Y-Strainer DN150 dựa trên cơ chế lọc cơ học đơn giản nhưng vô cùng hiệu quả qua 4 bước:

1. Lưu chất đi vào: Dòng lưu chất (nước, hơi, dầu, khí) chảy vào cổng vào của van theo chiều mũi tên hướng dẫn đúc nổi trên thân.

2. Đi qua buồng lọc: Dòng chảy bị hướng xuống nhánh chữ Y, nơi trang bị lưới lọc inox.

3. Giữ lại tạp chất: Bề mặt lưới lọc chặn giữ toàn bộ hạt rắn, cặn hàn, rỉ sét có kích thước lớn hơn mắt lưới. Cặn bẩn rớt xuống đọng lại ở đáy bầu lọc Y.

4. Lưu chất sạch đi ra: Dòng lưu chất sau khi loại bỏ cặn tiếp tục đi qua cổng ra để tiến vào toàn bộ hệ thống phía sau.

Tại sao việc lắp đặt Y-Strainer DN150 lại quan trọng?

Thiết bị giúp ngăn ngừa tình trạng cặn bẩn làm kẹt cánh bơm, xước màng van, làm sai lệch đồng hồ đo áp/lưu lượng và giảm hiệu suất truyền nhiệt của bộ trao đổi nhiệt.

Phân Tích Chuyên Sâu Y-Strainer DN150

Cấu Tạo Y-Strainer DN150 Gồm Những Bộ Phận Nào?

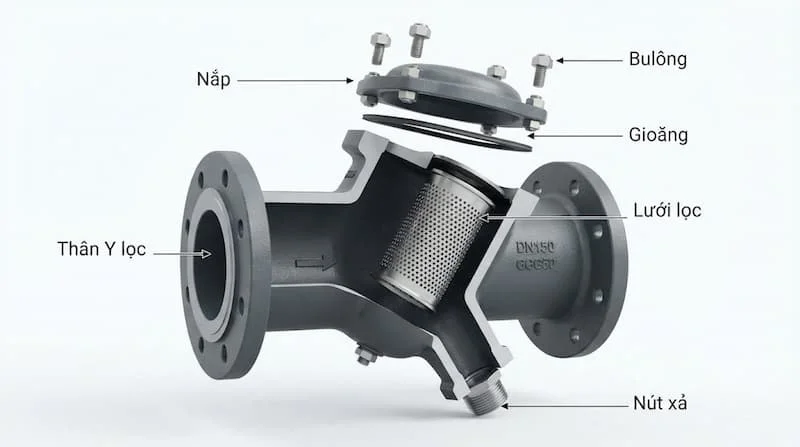

Một bộ Y-Strainer DN150 tiêu chuẩn bao gồm 6 bộ phận chính:

• Thân Y lọc: Đúc nguyên khối hình chữ Y từ gang, inox hoặc thép. Đây là phần chịu lực chính và chứa đường dẫn môi chất.

• Lưới lọc (Screen): Dạng ống trụ làm bằng inox 304 hoặc 316, có nhiệm vụ trực tiếp giữ lại cặn bẩn.

• Nắp van (Bonnet): Tháo lắp dạng mặt bích hoặc ren, dùng để bịt buồng lọc và cho phép rút lưới ra vệ sinh.

• Gioăng làm kín (Gasket): Gioăng EPDM, NBR hoặc PTFE đặt giữa thân và nắp để chống rò rỉ.

• Nút xả cặn (Drain Plug): Nằm dưới đáy nắp lọc, cho phép xả cặn nhanh hoặc gắn van xả đáy.

• Mặt bích kết nối: Hai đầu thân van tích hợp mặt bích theo các tiêu chuẩn kỹ thuật để đấu nối vào đường ống.

Các Loại Y-Strainer DN150 Phổ Biến

Thị trường hiện phân loại Y-Strainer DN150 chủ yếu theo vật liệu chế tạo nhằm phục vụ từng môi trường lưu chất:

1. Y lọc gang DN150 (Gang xám / Gang cầu)

• Đặc điểm: Chi phí tối ưu, thân chịu lực cơ học tốt.

• Ứng dụng: Hệ thống cấp thoát nước sạch, nước thô, trạm bơm PCCC, hệ thống nước tuần hoàn HVAC.

2. Y lọc inox DN150 (Inox 304 / Inox 316)

• Đặc điểm: Chống ăn mòn hóa chất, bề mặt nhẵn bóng, chịu nhiệt độ và vệ sinh dễ dàng.

• Ứng dụng: Nhà máy hóa chất, thực phẩm, dược phẩm, xử lý nước thải công nghiệp, nước biển.

3. Y lọc thép DN150 (Thép đúc WCB)

• Đặc điểm: Chịu áp suất cao và nhiệt độ cực cao.

• Ứng dụng: Tuyến ống hơi nóng (steam), dầu nóng, hệ thống nhiệt điện và truyền dẫn năng lượng.

Thông Số Kỹ Thuật Y-Strainer DN150 Cần Quan Tâm

Khi lựa chọn Y-Strainer DN150, bạn bắt buộc phải đối chiếu chi tiết bảng thông số kỹ thuật dưới đây:

Lưu ý kỹ thuật: Không được mặc định mọi Y-Strainer DN150 đều dùng chuẩn PN16. Hãy kiểm tra chính xác tiêu chuẩn mặt bích trên bản vẽ để tránh rủi ro lệch lỗ bu-lông khi lắp đặt.

Y-Strainer DN150 PN10, PN16 Hay PN25 Nên Chọn Loại Nào?

Chỉ số PN (Pressure Nominal) thể hiện cấp áp suất làm việc định mức ở nhiệt độ tiêu chuẩn:

• PN10: Dùng cho các hệ thống thoát nước tự chảy, trạm bơm nước hạ áp.

• PN16: Cấp áp suất chuẩn phổ biến nhất, ứng dụng trong hầu hết mạng lưới cấp nước công nghiệp, PCCC và HVAC.

• PN25: Sử dụng cho các tuyến ống nước cao tầng, trạm bơm áp lực lớn hoặc đường ống công nghiệp chịu tải cao.

Tại sao không nên cố chọn PN càng cao càng tốt? Chọn cấp PN25 cho hệ thống chỉ cần PN10 sẽ làm gia tăng chi phí vật tư không cần thiết, trọng lượng thiết bị nặng hơn và tiêu chuẩn mặt bích có thể bị thay đổi, gây khó khăn cho việc thi công.

Y-Strainer DN150 Khác Gì Với Basket Strainer Và Lọc Rác Thông Thường?

Ứng Dụng Thực Tế & Sai Lầm Lắp Đặt

Y-Strainer DN150 Được Sử Dụng Ở Đâu?

Với đường kính 150mm, dòng Y-Strainer DN150 là thành phần không thể thiếu trong nhiều công trình quy mô:

• Trạm bơm cấp nước & Xử lý nước: Đặt trước đầu hút hoặc đầu xả máy bơm công suất lớn để chặn rác.

• Hệ thống Phòng cháy chữa cháy (PCCC): Lắp trên tuyến ống chính dẫn vào cụm bơm PCCC tòa nhà, nhà máy.

• Hệ thống điều hòa trung tâm (HVAC/Chiller): Đặt trước bình ngưng, bộ trao đổi nhiệt để giữ sạch nước làm mát.

• Đường ống hơi nóng & Dầu truyền nhiệt: Dùng các dòng Y-Strainer DN150 bằng thép/inox để lọc cặn hàn trong hệ thống lò hơi.

Những Sai Lầm Thường Gặp Khi Chọn Y-Strainer DN150

1. Mặc định mọi van DN150 có cùng khoảng cách mặt bích: Không đo thông số chiều dài tổng thể (Face to Face), dẫn đến việc không lắp vừa hộc ống chờ sẵn.

2. Chỉ chọn theo cấp áp PN mà bỏ qua nhiệt độ: Lắp Y lọc gang PN16 cho hệ thống hơi nóng 250°C làm hỏng gioăng và nứt thân van.

3. Chọn kích thước mắt lưới (Mesh) quá nhỏ: Lưới quá mịn trên đường ống lớn sẽ nhanh chóng bị bít kín, gây sụt áp nghiêm trọng và giảm lưu lượng bơm.

4. Lắp ngược hướng dòng chảy: Lắp ngược chiều mũi tên khiến cặn bẩn bị đẩy vào trong lòng lưới thay vì đọng ở bầu lọc, gây khó khăn khi vệ sinh.

5. Lắp sai vị trí bầu Y: Lắp bầu lọc chĩa ngược lên trên đối với ống nằm ngang khiến cặn rơi ngược lại đường ống khi ngừng chảy.

Hướng Dẫn Kỹ Thuật

Cách Chọn Y-Strainer DN150 Phù Hợp

Hãy áp dụng quy trình 8 bước chuẩn kỹ sư dưới đây để chọn đúng chiếc Y-Strainer DN150 cho công trình:

• Bước 1: Xác định chính xác kích thước đường ống (Khẳng định DN150 = 6 inch = Phi 168mm).

• Bước 2: Kiểm tra tiêu chuẩn mặt bích trên đường ống (BS, DIN, JIS hay ANSI).

• Bước 3: Xác định môi chất vận hành (Nước sạch, nước thải, hơi nóng, dầu hay hóa chất).

• Bước 4: Xác định áp suất làm việc thực tế (PN10, PN16, PN25...).

• Bước 5: Xác định nhiệt độ tối đa của hệ thống.

• Bước 6: Chọn vật liệu thân van (Gang, Inox hay Thép) và mác lưới lọc.

• Bước 7: Chọn kích thước lỗ lưới lọc (Mesh) dựa trên độ sạch yêu cầu của thiết bị phía sau.

• Bước 8: Tra cứu catalogue nhà sản xuất để lấy bản vẽ kích thước chi tiết trước khi đặt hàng.

Checklist kiểm tra trước khi đặt hàng:

• Kích thước chuẩn DN150 / 6 inch.

• Tiêu chuẩn mặt bích trùng khớp với mặt bích chờ trên ống.

• Cấp áp suất PN/Class đạt yêu cầu thiết kế.

• Vật liệu thân phù hợp với môi chất.

• Mác inox làm lưới lọc (SUS304 hoặc SUS316).

• Kích thước lỗ lọc (Mesh/mm) đạt chuẩn.

• Mũi tên hướng dòng chảy trùng với hướng lắp đặt.

• Đã có catalogue và bản vẽ kích thước từ nhà cung cấp.

Hướng Dẫn Lắp Đặt Và Vệ Sinh Y-Strainer DN150

Lưu ý khi lắp đặt:

• Lắp đúng theo hướng mũi tên đúc trên thân van.

• Đối với đường ống nằm ngang: Bầu lọc Y phải chĩa xuống dưới để đọng cặn.

• Đối với đường ống thẳng đứng: Chỉ lắp khi hướng dòng chảy đi từ trên xuống dưới.

• Đảm bảo khoảng không gian phía dưới bầu Y đủ rộng để tháo nắp rút lưới lọc ra ngoài.

Quy trình vệ sinh định kỳ:

1. Đóng các van cô lập phía trước và phía sau Y-Strainer DN150.

2. Mở nút xả cặn hoặc van xả đáy để xả hết áp suất và lưu chất đọng trong bầu lọc.

3. Tháo các bu-lông nắp lọc, rút lưới lọc inox ra ngoài.

4. Dùng vòi xịt áp lực rửa sạch cặn bám trên bề mặt lưới.

5. Kiểm tra tình trạng lưới và gioăng làm kín (thay mới nếu bị rách/biến dạng).

6. Lắp lưới trở lại buồng, siết đều bu-lông nắp van và mở van cô lập để vận hành lại.

Câu Hỏi Thường Gặp (FAQ)

1. Y-Strainer DN150 là gì?

Y-Strainer DN150 là thiết bị lọc cơ học có dạng chữ Y, chuyên dùng để loại bỏ cặn bẩn và tạp chất ra khỏi dòng lưu chất trên đường ống kích thước danh nghĩa DN150 (6 inch).

2. Y-Strainer DN150 tương đương bao nhiêu inch?

Trong quy đổi tiêu chuẩn ngành ống, DN150 tương đương với 6 inch (6") hoặc đường kính ngoài ống xấp xỉ 168mm.

3. Y-Strainer DN150 bằng gang có dùng được cho hơi nóng không?

Không nên. Với hệ thống hơi nóng nhiệt độ cao, bạn nên ưu tiên chọn các dòng y lọc DN150 bằng thép đúc (WCB) hoặc inox để đảm bảo an toàn chịu nhiệt và chịu áp.

4. Bao lâu thì nên vệ sinh lưới y lọc DN150 một lần?

Tần suất vệ sinh phụ thuộc vào độ sạch của nguồn nước/lưu chất. Bạn nên lắp thêm đồng hồ đo chênh áp trước và sau y lọc; khi mức chênh áp tăng cao vượt ngưỡng quy định, đó là tín hiệu cần vệ sinh lưới ngay.

Kết Luận

Lựa chọn đúng y lọc DN150 là giải pháp tối ưu giúp bảo vệ toàn bộ trạm bơm, van điều khiển và hệ thống đường ống công nghiệp khỏi rủi ro sự cố do cặn bẩn. Lựa chọn thành công không chỉ dựa vào kích thước DN150, mà đòi hỏi sự chuẩn xác về tiêu chuẩn mặt bích, cấp áp suất PN, vật liệu thân và độ mịn của lưới lọc.
