Rắc Co Ren Trong: Cấu Tạo, Phân Loại, Thông Số Kỹ Thuật Và Hướng Dẫn Chọn

Trải nghiệm tháo cắt toàn bộ một tuyến ống dài chỉ để thay thế một chiếc van hư hỏng hay bảo trì máy bơm là "cơn ác mộng" đối với bất kỳ thợ thi công nào. Nguyên nhân cốt lõi thường nằm ở việc sử dụng các mối nối cố định thay vì các phụ kiện linh hoạt. Trong các hệ thống đường ống công nghiệp và dân dụng, Female Thread Union đóng vai trò là giải pháp kết nối tháo lắp nhanh tối ưu, giúp đơn giản hóa quy trình bảo trì và bảo vệ cấu trúc mạng lưới ống.

Bài viết này sẽ phân tích chuyên sâu về Female Thread Union, từ cấu tạo, nguyên lý làm việc, phân loại vật liệu đến những lưu ý kỹ thuật quan trọng giúp bạn lựa chọn chính xác sản phẩm cho công trình.

Rắc co ren trong là gì?

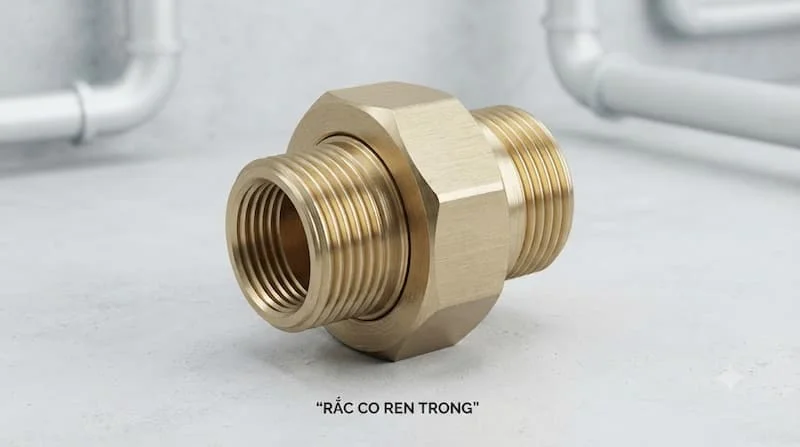

Rắc co ren trong (tiếng Anh: Female Thread Union) là phụ kiện nối ống cơ khí chuyên dụng dùng để liên kết hai đoạn ống hoặc thiết bị có đầu ren ngoài. Đặc điểm cốt lõi của Female Thread Union là cấu tạo 3 phần tách rời được cố định bởi đai ốc trung tâm, cho phép người vận hành tháo rời mối nối một cách nhanh chóng mà không cần phải xoay hay cắt bỏ đường ống.

Khác với các khớp nối cố định, phụ kiện này giải quyết triệt để vấn đề không gian khi thi công trong các góc hẹp hoặc tại các vị trí cần tháo lắp thiết bị định kỳ như máy bơm, bình nóng lạnh, đồng hồ đo lưu lượng.

Cần lưu ý rằng, thuật ngữ "ren trong" chỉ cấu trúc đường ren được gia công bên trong lòng đầu nối, bắt buộc phải kết nối với các đối tác có cấu trúc ren ngoài tương thích hoàn toàn về kích thước và tiêu chuẩn ren.

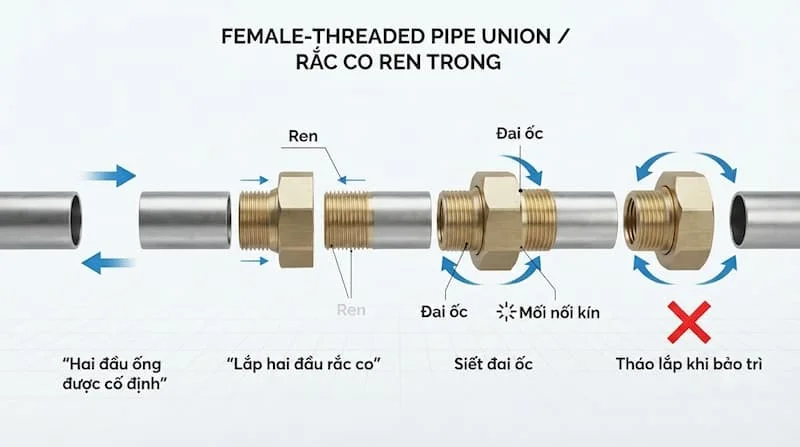

Nguyên lý làm việc của Female Thread Union

Sự vận hành của Female Thread Union dựa trên cơ chế siết nén cơ học để tạo độ kín và liên kết chịu lực. Quy trình làm việc diễn ra theo trình tự:

Đầu ren ngoài -> Ren trong rắc co -> Ghép bề mặt làm kín -> Siết đai ốc khóa -> Hoàn thành mối nối kín

1. Hai đầu ống hoặc thiết bị mang ren ngoài được vặn trực tiếp vào hai phần đầu nối có ren trong của rắc co.

2. Hai mặt tiếp xúc bên trong của rắc co được áp sát vào nhau (có thể đi kèm gioăng làm kín đàn hồi hoặc đệm kim loại gia công phẳng/côn).

3. Đai ốc trung tâm được vặn siết, tạo lực ép cực mạnh nén chặt hai đầu nối lại với nhau, ngăn không cho môi chất rò rỉ ra ngoài.

4. Khi cần bảo trì, kỹ thuật viên chỉ cần nới lỏng đai ốc trung tâm để tách đôi tuyến ống mà không ảnh hưởng đến phần ren đã vặn vào ống.

Lưu ý kỹ thuật: Female Thread Union là phụ kiện liên kết thuần túy, không có chức năng đóng/mở hay điều tiết lưu lượng như các loại van công nghiệp.

Phân Tích Chuyên Sâu

Cấu tạo Female Thread Union gồm những bộ phận nào?

Một bộ Female Thread Union tiêu chuẩn bao gồm 4 thành phần cơ bản:

• Hai đầu nối (Bộ phận kết nối): Được gia công ren trong ở cả hai đầu để vặn chặt vào đường ống ren ngoài. Mặt trong của hai đầu nối được thiết kế dạng vát côn hoặc phẳng để vặn khớp vào nhau.

• Đai ốc rắc co (Đai ốc trung tâm): Là chi tiết bao bọc bên ngoài, có ren trong ôm lấy gờ của đầu nối còn lại. Khi siết chặt, đai ốc rút hai đầu nối lại gần nhau với lực ép lớn.

• Bề mặt làm kín:

  • Làm kín kim loại (Gương/Côn): Hai bề mặt kim loại được gia công chính xác tuyệt đối, khi siết chặt sẽ tự làm kín (thường thấy ở rắc co inox/thép áp lực cao).

  • Làm kín bằng gioăng: Tích hợp gioăng cao su (EPDM, NBR) hoặc phíp PTFE ở giữa để tăng khả năng chống rò rỉ đối với hệ thống nước lạnh, khí nén hoặc nhựa.

Phân loại Female Thread Union phổ biến

Để đáp ứng đa dạng môi trường vận hành, thị trường phân loại Female Thread Union theo nhiều tiêu chí:

1. Theo vật liệu chế tạo

• Female Thread Union inox (304 / 316): Chống ăn mòn hóa chất tuyệt vời, chịu nhiệt độ và áp suất cao, chuyên dùng cho thực phẩm, dược phẩm, hóa chất.

• Rắc co thép / Thép mạ kẽm: Chịu lực cơ học tốt, chi phí hợp lý, thích hợp cho hệ thống PCCC, đường ống nước công nghiệp.

• Rắc co đồng: Kháng khuẩn tốt, tính thẩm mỹ cao, phổ biến trong hệ thống nước nóng, điều hòa.

• Rắc co nhựa (PPR, PVC, HDPE): Nhẹ, chống ăn mòn điện hóa, dùng cho cấp thoát nước dân dụng, hóa chất nhẹ.

2. Theo kích thước và quy chuẩn

Tại thị trường Việt Nam, tên gọi phổ biến thường đi kèm với hệ inch hoặc đường kính danh nghĩa quy đổi:

• Khái niệm hệ Inch: 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"...

• Cách gọi dân gian: Ren 21 (tương đương 1/2"), Ren 27 (tương đương 3/4"), Ren 34 (tương đương 1").

Cảnh báo từ chuyên gia: Không nên đồng nhất tuyệt đối tên gọi "ren 21, 27, 34" với mọi hệ thống. Ví dụ, dòng rắc co nhựa PPR phi 25 có thể cấy đầu ren trong 3/4" (ren 27), trong khi rắc co PPR phi 32 cấy đầu ren trong 1" (ren 34). Việc đo đạc thực tế đường kính và kiểm tra chuẩn bước ren là bắt buộc.

Thông số kỹ thuật cần quan tâm khi mua Female Thread Union

Bảng thẩm định thông số kỹ thuật trước khi lựa chọn phụ kiện:

Female Thread Union khác gì rắc co ren ngoài?

Female Thread Union khác gì măng sông ren?

Rất nhiều người nhầm lẫn giữa Female Thread Union và măng sông ren (nối ren thẳng) do cả hai đều dùng để kết nối 2 đầu ống ren ngoài.

• Măng sông ren: Là một ống hình trụ nguyên khối có ren trong. Để tháo măng sông ra khỏi tuyến ống, bạn bắt buộc phải xoay toàn bộ đoạn ống hoặc tháo lần lượt từng đốt ống từ đầu tuyến. Măng sông chỉ phù hợp cho mối nối cố định.

• Female Thread Union: Cho phép tách đôi tuyến ống ngay tại vị trí lắp đặt chỉ bằng thao tác xả đai ốc trung tâm mà không cần xoay hay di chuyển các đoạn ống hai bên. Rắc co là lựa chọn bắt buộc cho các vị trí bảo trì.

Ứng Dụng Thực Tế & Sai Lầm Lựa Chọn

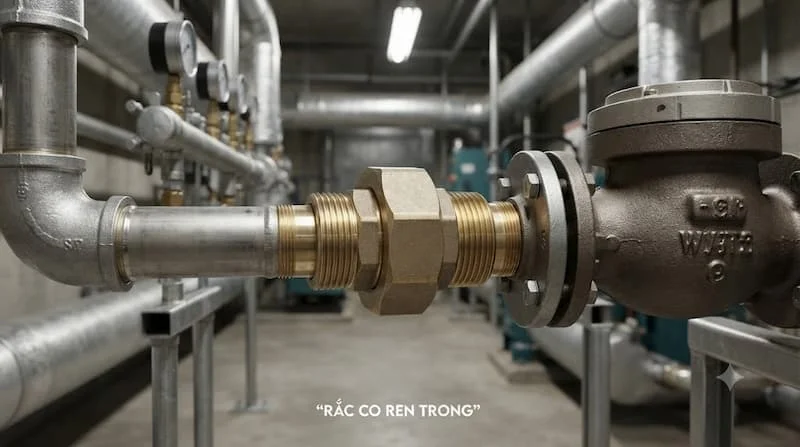

Female Thread Union được sử dụng ở đâu?

Với khả năng tháo lắp linh hoạt, Female Thread Union là thành phần không thể thiếu trong các hạ tầng kỹ thuật:

• Hệ thống máy bơm nước: Lắp đặt ngay tại cút đầu hút và đầu xả của bơm. Khi máy bơm gặp sự cố, kỹ thuật viên chỉ cần nới đai ốc rắc co để nhấc bơm ra ngoài sửa chữa mà không cần cưa cắt ống.

• Đường ống cấp nước bình nóng lạnh / Bồn nước mái: Giúp quá trình thay thế cọc đốt, vệ sinh bồn chứa nước diễn ra nhanh chóng.

• Hệ thống khí nén & Thủy lực: Kết nối các bộ lọc khí, van điều áp, xy-lanh vào tuyến ống chính.

• Cụm đồng hồ đo lưu lượng & Van công nghiệp: Lắp hai đầu cụm van/đồng hồ để dễ dàng tháo đi hiệu chuẩn định kỳ.

• Hệ thống M&E tòa nhà / HVAC: Nối đường nước lạnh Chiller, đường ống PCCC tại các đoạn kỹ thuật cần nghiệm thu tháo lắp.

Những sai lầm thường gặp khi chọn Female Thread Union

1. Chỉ chọn theo kích thước mà bỏ qua tiêu chuẩn ren: Mua rắc co chuẩn ren NPT (Hệ Mỹ - ren côn) để vặn vào ống chuẩn BSP (Hệ Anh - ren thẳng) dẫn đến việc lệch bước ren, gây cháy ren hoặc rò rỉ nghiêm trọng.

2. Nhầm lẫn giữa ren trong và ren ngoài: Mua Female Thread Union nhưng thiết bị tại công trình lại là lỗ ren trong, dẫn đến không thể lắp ráp nếu không tốn thêm chi phí mua kép ren (nipple).

3. Chọn sai vật liệu theo môi trường: Sử dụng rắc co thép mạ kẽm cho môi trường hóa chất ăn mòn hoặc chọn rắc co nhựa PVC cho hệ thống dẫn hơi nóng/nước nóng.

4. Siết đai ốc rắc co quá lực: Dùng mỏ lết tăng lực quá mạnh làm nứt đai ốc (đặc biệt là rắc co nhựa/đồng) hoặc làm biến dạng bề mặt làm kín kim loại.

5. Bỏ qua giới hạn nhiệt độ của gioăng: Sử dụng rắc co có gioăng NBR cho đường nước nóng >80°C làm gioăng bị mủn, mất khả năng đàn hồi và gây rò nước.

Hướng Dẫn Kỹ Thuật

Cách chọn Female Thread Union đúng nhu cầu

Áp dụng quy trình 6 bước chuẩn kỹ sư dưới đây để chọn đúng sản phẩm:

• Bước 1: Đo chính xác đường kính ngoài của đầu ống ren ngoài cần kết nối (Xác định kích thước 1/2", 3/4", 1"...).

• Bước 2: Kiểm tra tiêu chuẩn bước ren của hệ thống (BSP, BSPT hay NPT).

• Bước 3: Xác định môi chất vận hành (Nước sạch, nước thải, hóa chất, khí nén hay hơi nóng).

• Bước 4: Lựa chọn vật liệu phù hợp (Inox 304/316 cho môi trường ăn mòn; Thép/Đồng cho hệ thống tiêu chuẩn; Nhựa PPR/PVC cho nước sinh hoạt).

• Bước 5: Thẩm định áp suất tối đa (PN10, PN16, Class 150...) và nhiệt độ đỉnh của hệ thống.

• Bước 6: Đo khoảng trống không gian tại vị trí lắp đặt để đảm bảo đủ góc quay mỏ lết khi siết đai ốc trung tâm.

Lưu ý khi lắp đặt và bảo trì

Quy trình lắp đặt chuẩn:

• Làm sạch hoàn toàn bụi bẩn, mạt sắt bám trên các bước ren.

• Quấn cao su suốt (băng tan Teflon) hoặc bôi keo khóa ren vào đầu ren ngoài của ống (không quấn vào đai ốc rắc co).

• Vặn chặt hai đầu nối vào hai đầu ống trước.

• Căn chỉnh hai đầu nối thẳng hàng tuyệt đối, tránh bị lệch tâm.

• Đặt gioăng làm kín vào vị trí (nếu có) và siết chặt đai ốc trung tâm bằng tay, sau đó dùng mỏ lết tăng thêm 1/2 đến 1 vòng để hoàn tất.

Bảo trì:

• Khi tháo rắc co, nên kê chậu hứng nước/môi chất tồn đọng trong ống.

• Vệ sinh sạch bề mặt làm kín trước khi siết lại. Replace gioăng làm kín mới nếu gioăng cũ bị xẹp hoặc lão hóa.

Câu Hỏi Thường Gặp (FAQ)

1. Female Thread Union là gì?

Là phụ kiện nối ống dạng tháo lắp nhanh có cấu tạo 3 phần, sở hữu hai đầu cấy ren trong để liên kết với các đường ống hoặc phụ kiện mang ren ngoài.

2. Female Thread Union dùng để làm gì?

Dùng để kết nối linh hoạt các đoạn ống hoặc thiết bị (máy bơm, van, đồng hồ) giúp dễ dàng tháo rời từng bộ phận ra khỏi hệ thống mà không cần xoay hay cắt ống.

3. Rắc co ren trong inox 304 có bị gỉ không?

Inox 304 có khả năng chống oxy hóa rất cao trong môi trường nước sạch, không khí và hóa chất nhẹ. Tuy nhiên, trong môi trường nước biển chứa hàm lượng Clo cao hoặc acid đậm đặc, bạn nên nâng cấp lên rắc co ren trong inox 316.

4. Rắc co ren trong có thể tháo lắp nhiều lần được không?

Có. Đây là ưu điểm lớn nhất của rắc co. Tuy nhiên, đối với loại dùng gioăng, bạn nên thay gioăng mới sau vài lần tháo lắp để đảm bảo độ kín tuyệt đối.

Kết Luận

Lựa chọn đúng rắc co ren trong là chìa khóa giúp tối ưu hóa chi phí thi công, gia tăng tính linh hoạt và đơn giản hóa công tác bảo trì hệ thống đường ống. Sự thành công của mối nối không chỉ dừng lại ở việc chọn đúng kích thước inch hay tên gọi dân dã, mà đòi hỏi sự chính xác về tiêu chuẩn bước ren, cấp áp suất và tính tương thích vật liệu với môi chất vận hành.

Bạn đang tìm kiếm giải pháp rắc co ren trong chuẩn kỹ thuật cho hệ thống nước, khí nén hay đường ống công nghiệp? Hãy liên hệ ngay với chúng tôi và cung cấp các thông số: Kích thước ống, Tiêu chuẩn ren, Vật liệu và Môi chất sử dụng. Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ tư vấn chọn đúng model và gửi báo giá cạnh tranh nhất ngay hôm nay đối với rắc co ren trong.
