Van Tozen: Giải Pháp Van Công Nghiệp, Quy Cách Kỹ Thuật Và Hướng Dẫn Lựa Chọn

Trong thiết kế và vận hành mạng lưới cơ điện (M&E), cấp thoát nước hay HVAC, một mắt xích hư hỏng nhỏ cũng có thể làm gián đoạn toàn bộ dây chuyền sản xuất hoặc gây ra sự cố tràn ngập nghiêm trọng. Hệ thống van điều khiển và đóng ngắt chính là "trái tim" bảo vệ an toàn cho toàn bộ công trình. Trong số các thương hiệu nổi tiếng trên thị trường, van công nghiệp Tozen là cái tên quen thuộc được nhiều kỹ sư, nhà thầu tin tưởng lựa chọn cho các dự án quy mô lớn.

Tuy nhiên, việc lựa chọn sai chủng loại, nhầm lẫn kích thước danh nghĩa (DN) hay không đối chiếu đúng cấp áp suất làm việc có thể khiến hệ thống rò rỉ, nhanh hỏng hóc và ngốn chi phí bảo trì khổng lồ. Bài viết này sẽ phân tích chi tiết toàn bộ kiến thức kỹ thuật về van công nghiệp Tozen, nguyên lý hoạt động, bảng phân loại, checklist chọn mua và kinh nghiệm lắp đặt giúp bạn tối ưu hóa ngân sách và độ bền công trình.

Van Tozen là gì?

Van Tozen là nhóm sản phẩm van dùng để đóng, mở, điều tiết hoặc kiểm soát dòng chảy trong hệ thống đường ống, được ứng dụng trong cấp nước, HVAC và nhiều hệ thống công nghiệp tùy theo từng dòng sản phẩm. Đây là thương hiệu uy tín do Tập đoàn Tozen (Nhật Bản) phát triển, sở hữu mạng lưới nhà máy sản xuất và phân phối rộng khắp tại châu Á.

Trong mạng lưới đường ống, thiết bị đóng vai trò kiểm soát tốc độ dòng chảy, ngăn ngừa hiện tượng búa nước (water hammer), ổn định áp suất và cô lập các đoạn ống khi cần bảo trì. Nhờ tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt, sản phẩm đáp ứng đa dạng môi chất từ nước sạch, nước thải, nước nóng cho đến khí nén và hóa chất nhẹ.

Các nhóm sản phẩm phổ biến thuộc hệ sinh thái này bao gồm:

• Van đóng/mở: Van bướm, van cửa (van cổng), van bi.

• Van điều tiết & Kiểm soát: Van cầu, van cân bằng, van giảm áp, van xả khí.

• Van bảo vệ: Van một chiều, van xả áp, y lọc (Y-strainer).

van công nghiệp Tozen hoạt động như thế nào?

Cơ chế vận hành của dòng van này dựa trên nguyên lý tác động lực (cơ học hoặc tín hiệu điều khiển) làm di chuyển bộ phận đóng/mở bên trong thân van, từ đó làm thay đổi diện tích tiết diện dòng chảy của môi chất.

Tùy thuộc vào thiết kế cấu tạo, mỗi dòng van sẽ có nguyên lý đóng ngắt riêng biệt:

• Van đóng/mở (Van bướm, van bi, van cửa): Khi tác động lực lên tay gạt, tay quay hoặc bộ truyền động (điện/khí nén), trục van sẽ làm đĩa van (hoặc bi van, cánh van) xoay hoặc di chuyển vuông góc với dòng chảy. Trạng thái song song với đường ống tương ứng với mở hoàn toàn, ngược lại vuông góc sẽ chặn đứng dòng nước.

• Van một chiều (Check Valve): Vận hành hoàn toàn tự động dựa vào áp lực của chính dòng môi chất. Khi nước chảy đúng chiều, áp lực sẽ đẩy đĩa van mở ra; khi dòng chảy có xu hướng dội ngược lại, đĩa van tự động đóng chặt nhờ trọng lực hoặc lực nén của lò xo, ngăn hiện tượng chảy ngược.

• Van điều tiết & Giảm áp (Control/Pressure Reducing Valve): Bộ phận cảm ứng áp suất (màng van/lò xo) sẽ tự động điều chỉnh độ mở của đĩa van để giữ áp suất đầu ra luôn ổn định ở mức cài đặt, bất chấp sự biến động áp suất ở đầu vào.

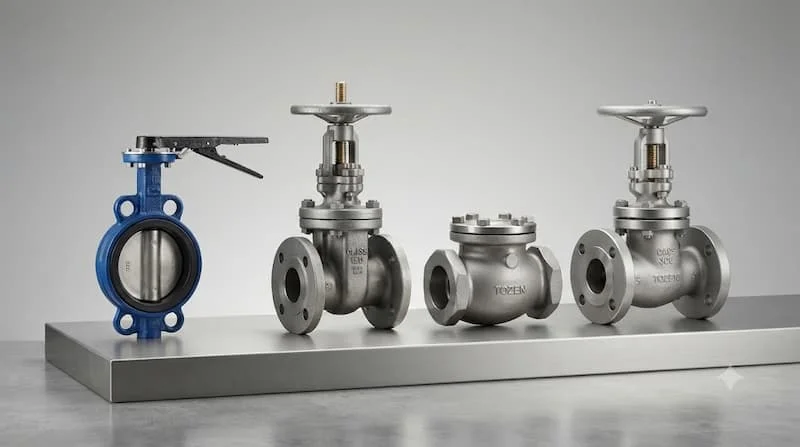

Các loại van công nghiệp Tozen phổ biến trên thị trường

Nhằm đáp ứng đa dạng thiết kế thi công từ dân dụng đến công nghiệp khắt khe, nhà sản xuất cung cấp dải sản phẩm rất phong phú. Dưới đây là tổng hợp các dòng van công nghiệp Tozen được sử dụng phổ biến nhất:

Việc lựa chọn dòng van nào phụ thuộc trực tiếp vào mục đích sử dụng trên tuyến ống: nếu cần thao tác nhanh nên chọn van bi; nếu cần tiết kiệm không gian lắp đặt nên chọn van bướm dạng Wafer; nếu muốn cô lập tuyến ống lớn nên ưu tiên van cửa ty nổi hoặc ty chìm.

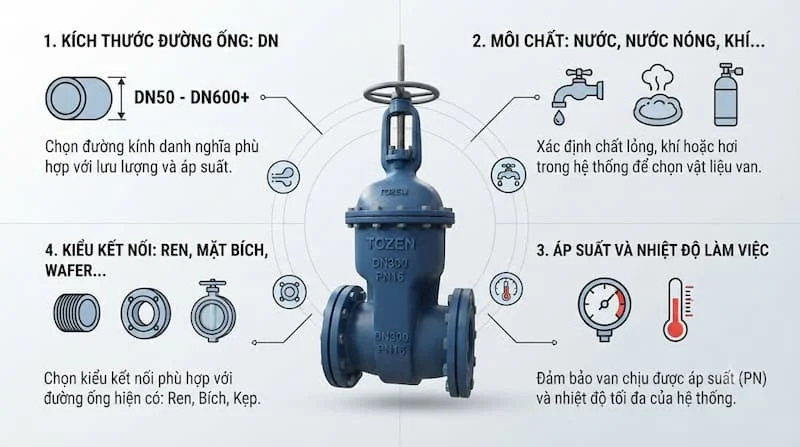

Thông số kỹ thuật cần quan tâm khi chọn van công nghiệp Tozen

Một trong những sai lầm tốn kém nhất của nhà thầu là đặt mua van chỉ dựa trên đường kính ống mà bỏ qua các chỉ số vận hành đi kèm. Khi tra cứu catalogue van công nghiệp Tozen, bạn cần làm rõ 5 thông số cốt lõi sau:

1. Kích thước danh nghĩa (DN):

• Nhóm nhỏ & vừa: DN15, DN20, DN25, DN32, DN40, DN50 (thường kết nối ren).

• Nhóm trung bình & lớn: DN65, DN80, DN100, DN125, DN150, DN200 trở lên (kết nối mặt bích hoặc dạng kẹp Wafer).

2. Kiểu kết nối với đường ống:

• Nối ren (Threaded): Thi công nhanh, dùng cho size nhỏ dưới DN50.

• Nối mặt bích (Flanged): Chịu lực tốt, tiêu chuẩn mặt bích phải đồng bộ với đường ống (JIS 10K, JIS 16K, BS PN10, BS PN16, ANSI 150...).

• Kẹp Wafer / Lug: Thiết kế mỏng, kẹp giữa hai mặt bích đường ống bằng ty ren dài.

3. Vật liệu cấu tạo thân van và gioăng làm kín:

• Thân van: Gang đúc (Cast Iron), gang cầu (Ductile Iron), đồng (Bronze/Brass), thép đúc hoặc inox (SUS304/SUS316).

• Gioăng/Đệm làm kín (Seat): EPDM (cho nước lạnh/nước sạch), NBR (cho dầu/khí), PTFE/Teflon (cho hóa chất/nước nóng).

4. Áp suất làm việc (Working Pressure): Chỉ số thể hiện khả năng chịu áp lực tối đa của van, thường ký hiệu PN10 (10 bar), PN16 (16 bar), PN25 (25 bar) hoặc JIS 10K, 20K. Lựa chọn áp suất van luôn phải cao hơn áp suất vận hành cực đại của hệ thống.

5. Nhiệt độ làm việc (Working Temperature): Cần xác định môi chất là nước lạnh sinh hoạt (0 - 80°C), nước nóng trung tâm (lên đến 120°C) hay hơi nóng kỹ thuật để chọn lớp lót làm kín không bị biến dạng nhiệt.

Vì sao cần chọn đúng loại van công nghiệp Tozen cho hệ thống?

Thiết kế mạng lưới đường ống công nghiệp luôn đòi hỏi tính chính xác tuyệt đối. Việc chọn sai chủng loại van hoặc lắp đặt sai thông số kỹ thuật sẽ dẫn đến những hệ lụy nghiêm trọng:

• Rủi ro ăn mòn và rò rỉ: Sử dụng van thân gang với môi chất có tính axit mòn hoặc nước biển sẽ làm thân van bị mục ruỗng nhanh chóng.

• Hỏng gioăng và kẹt van: Môi chất nước nóng nếu dùng gioăng NBR thông thường sẽ khiến gioăng bị chai cứng, biến dạng, dẫn đến hở van hoặc kẹt đĩa xoay.

• Hiện tượng búa nước: Sử dụng van đóng mở quá nhanh ở các tuyến ống áp lực lớn mà không có giải pháp giảm chấn có thể làm nứt vỡ đường ống và đập vỡ cánh bơm.

• Lãng phí chi phí đầu tư: Lắp đặt van inox 316 cho tuyến ống nước mưa thông thường gây lãng phí ngân sách không cần thiết; ngược lại, chọn van thiếu áp suất sẽ gây sự cố vỡ van, ngừng toàn bộ dây chuyền sản xuất.

So sánh van công nghiệp Tozen với các loại van cùng phân khúc

Trên thị trường hiện nay có nhiều thương hiệu van công nghiệp thuộc các phân khúc khác nhau. Để có cái nhìn khách quan khi lập dự toán công trình, bạn có thể tham khảo bảng đối chiếu tiêu chí dưới đây:

Có thể thấy, van công nghiệp Tozen chính hãng nằm ở phân khúc tối ưu giữa chất lượng chuẩn Nhật Bản và chi phí đầu tư, phù hợp với đại đa số các công trình đòi hỏi độ an toàn cao nhưng vẫn cần kiểm soát tốt ngân sách.

van công nghiệp Tozen được ứng dụng ở đâu?

Nhờ dải sản phẩm phong phú và độ bền ấn tượng, thương hiệu Tozen góp mặt trong hầu hết các lĩnh vực hạ tầng kỹ thuật:

• Hệ thống Cấp thoát nước & Xử lý nước: Lắp đặt tại các nhà máy nước sạch, trạm xử lý nước thải, mạng lưới phân phối nước tòa nhà, chung cư cao tầng và khu công nghiệp.

• Hệ thống điều hòa không khí (HVAC): Dòng van bướm Tozen và van cân bằng được sử dụng rộng rãi trong các đường ống nước lạnh Chiller, Cooling Tower, đường ống AHU/FCU của các trung tâm thương mại và nhà xưởng.

• Hệ thống Phòng cháy chữa cháy (PCCC): Các model van cửa ty nổi, van một chiều lá lật đạt tiêu chuẩn PCCC được lắp đặt tại các phòng bơm chữa cháy và trục cấp nước đứng.

• Đường ống công nghệ công nghiệp: Phục vụ trong các nhà máy chế biến thực phẩm, dệt nhuộm, hóa chất nhẹ, hệ thống hơi nóng và khí nén phụ trợ.

Những sai lầm thường gặp khi chọn van công nghiệp Tozen

Trong quá trình tư vấn và cung cấp vật tư kỹ thuật, chúng tôi ghi nhận nhiều sai sót phổ biến từ phía người mua:

• Chỉ chọn theo kích thước DN: Cho rằng ống DN100 thì mua van DN100 bất kỳ là xong, không đối chiếu tiêu chuẩn mặt bích (khiến tâm lỗ bulong không trùng khớp).

• Bỏ qua kiểm tra môi chất: Dùng van đĩa đúc thông thường cho môi chất có chứa hóa chất tẩy rửa làm hỏng nhanh chóng lớp lót cao su.

• Chọn sai tiêu chuẩn áp suất: Hệ thống vận hành ở áp lực 14 bar nhưng lại chọn van tiêu chuẩn PN10 dẫn đến nứt vỡ thân van khi bơm tăng áp hoạt động.

• Lắp ngược chiều dòng chảy: Nhiều dòng van một chiều hoặc van giảm áp có mũi tên chỉ hướng dòng chảy cố định trên thân; lắp ngược sẽ làm nghẽn dòng nước hoàn toàn.

• Mua hàng không rõ nguồn gốc: Mua các sản phẩm trôi nổi không có chứng nhận CO/CQ dẫn đến nguy cơ mua phải hàng nhái kém chất lượng.

Checklist chọn van công nghiệp Tozen phù hợp

Để đảm bảo chọn đúng 100% model van cần dùng, hãy rà soát kỹ bảng kiểm tra trước khi gửi đơn hàng cho nhà cung cấp:

• Xác định chính xác loại môi chất (Nước sạch, nước thải, nước nóng, khí hay dầu?).

• Xác định kích thước danh nghĩa đường ống (DN15 đến DN500+).

• Đo đạc chính xác áp suất vận hành thực tế và áp suất cực đại (PN10, PN16, PN25...).

• Ghi nhận dải nhiệt độ làm việc của hệ thống (°C).

• Xác định kiểu kết nối yêu cầu (Nối ren, kẹp Wafer hay bắt mặt bích tiêu chuẩn gì?).

• Lựa chọn vật liệu thân van (Gang, đồng hay inox) và vật liệu làm kín (EPDM, NBR, PTFE).

• Xác định kiểu vận hành (Gạt tay, tay quay vô lăng, hay nối đầu điều khiển điện/khí nén).

• Đối chiếu trực tiếp mã sản phẩm với catalogue van công nghiệp Tozen chính thức từ nhà sản xuất.

• Yêu cầu đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) đi kèm.

Lưu ý khi lắp đặt và sử dụng van công nghiệp Tozen

Việc thi công chuẩn kỹ thuật quyết định đến 50% tuổi thọ vận hành của thiết bị:

• Vệ sinh đường ống: Trước khi lắp van, bắt buộc phải xả rửa sạch xỉ hàn, cát sạn, mạt kim loại bên trong ống để tránh làm trầy xước đĩa van và hỏng gioăng.

• Lắp đặt cân bằng: Với van kẹp Wafer hoặc mặt bích, phải canh chỉnh hai đầu ống thật thẳng hàng. Siết bulong đối xứng theo hình chéo hoa thị với lực siết đều tay.

• Không để van chịu tải trọng ống: Sử dụng giá đỡ/gối đỡ đường ống riêng biệt, tuyệt đối không để trọng lượng của toàn bộ tuyến ống treo lơ lửng lên thân van.

• Kiểm tra chiều mũi tên: Quan sát ký hiệu mũi tên đúc nổi trên thân van để lắp đúng hướng tiến của dòng môi chất.

• Bảo trì định kỳ: Với các van ít khi thao tác (như van xả sự cố), nên thực hiện đóng/mở định kỳ 6 tháng/lần để tránh tình trạng mảng bám gây kẹt cứng trục van.

Câu hỏi thường gặp về van công nghiệp Tozen

1. van công nghiệp Tozen là van của nước nào?

Tozen là thương hiệu van và thiết bị đường ống nổi tiếng thuộc Tập đoàn Tozen có trụ sở chính tại Nhật Bản. Tùy thuộc vào từng dòng sản phẩm và phân khúc thị trường, van có thể được sản xuất tại các nhà máy của Tozen đặt tại Nhật Bản, Malaysia, Trung Quốc... theo quy trình kiểm soát chất lượng nghiêm ngặt của hãng.

2. Van Tozen có dùng được cho nước nóng không?

Có. Tuy nhiên, bạn phải chọn đúng model có vật liệu làm kín chịu nhiệt (như đĩa inox, gioăng PTFE/Teflon hoặc EPDM chịu nhiệt) và thân van bằng đồng, gang cầu hoặc inox. Không sử dụng van đệm NBR thông thường cho nước nóng vượt quá 80°C.

3. Phân biệt van bướm Tozen kẹp Wafer và van bướm Lug như thế nào?

Dạng Wafer có thân van trơn, được kẹp giữa hai mặt bích đường ống bằng các ty ren dài xuyên suốt. Dạng Lug có các tai ren đúc liền trên thân van, cho phép bắt bulong trực tiếp từ hai phía, giúp dễ dàng tháo dỡ một đầu đường ống mà không ảnh hưởng đến tuyến ống còn lại.

4. Giá van Tozen phụ thuộc vào những yếu tố nào?

Giá thành sản phẩm phụ thuộc vào: Kích thước danh nghĩa (DN càng lớn giá càng cao), vật liệu chế tạo (Inox > Đồng > Gang cầu > Gang đúc), kiểu vận hành (Tự động/Điện > Tay quay > Tay gạt) và tiêu chuẩn áp suất chịu tải.

Van Tozen – Lựa chọn vật liệu tối ưu cho mọi hệ thống đường ống

Tóm lại, van Tozen là giải pháp van công nghiệp toàn diện, mang lại sự cân bằng hoàn hảo giữa chất lượng kỹ thuật chuẩn Nhật Bản, độ bền vận hành và chi phí đầu tư hợp lý. Việc lựa chọn thiết bị không nên chỉ nhìn vào giá bán ban đầu mà phải căn cứ tổng hòa vào môi chất, kích thước DN, áp suất, nhiệt độ và kiểu kết nối thực tế.

Bạn đang lập dự toán hoặc cần tìm đúng mã van Tozen cho dự án của mình?

Hãy chuẩn bị sẵn thông số đường ống (DN), áp suất vận hành và loại môi chất sử dụng, liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được hỗ trợ tra cứu catalogue, tư vấn kỹ thuật chính xác và nhận báo giá chiết khấu tốt nhất đối với van tozen.
