Van Giảm Áp DN65: Cấu Tạo, Thông Số, Giá Và Ứng Dụng

Sự gia tăng áp suất đột ngột trên đường ống là "kẻ thù thầm lặng" phá hủy các thiết bị đo, gây nứt vỡ mối nối và làm suy giảm tuổi thọ của toàn bộ hạ tầng dẫn chất lỏng. Trong các hệ thống cấp thoát nước quy mô trung bình và lớn, việc kiểm soát áp lực dòng chảy ở mức an toàn là yêu cầu bắt buộc. Thiết bị đóng vai trò cốt lõi để giải quyết bài toán này chính là van giảm áp nước.

Sở hữu kích thước danh nghĩa tiêu chuẩn cùng khả năng vận hành linh hoạt, van giảm áp nước giúp duy trì sự ổn định cho toàn hệ thống, bảo vệ các thiết bị hạ lưu và hạn chế tối đa rủi ro thất thoát tài nguyên. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, cấu tạo, thông số kỹ thuật cho đến hướng dẫn lựa chọn van đạt chuẩn chuyên gia.

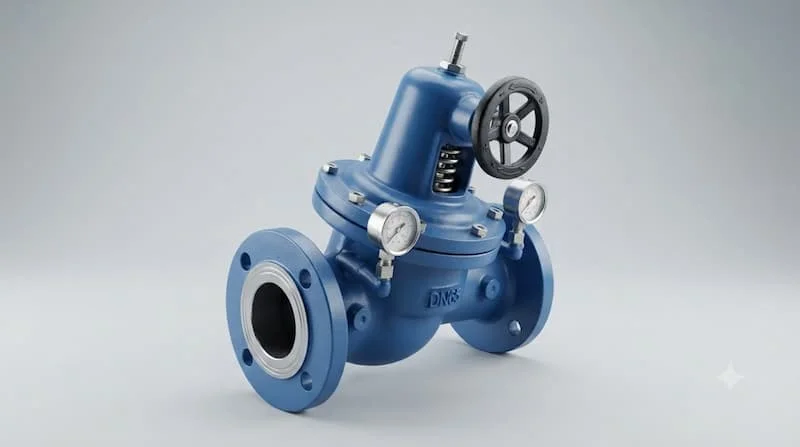

Van giảm áp DN65 là gì?

Van giảm áp DN65 là thiết bị được lắp trên đường ống có kích thước danh nghĩa DN65, có chức năng làm giảm và duy trì áp suất phía sau van ở mức được cài đặt, ngay cả khi áp suất đầu vào thay đổi trong phạm vi thiết kế.

Để hiểu rõ hơn về tên gọi và bản chất của thiết bị:

• Van giảm áp (Pressure Reducing Valve): Là dòng van điều chỉnh tự động, hoạt động dựa trên áp lực dòng chảy để đưa áp suất cao từ nguồn về mức áp suất thấp hơn, an toàn cho hệ thống tiêu thụ phía sau.

• Thông số DN65: "DN" (Diameter Nominal) là đường kính danh nghĩa theo tiêu chuẩn quốc tế. Cần lưu ý rằng, DN65 không đồng nghĩa với đường kính ngoài thực tế chính xác là 65 mm. Ví dụ, trên đường ống thép tiêu chuẩn, ống DN65 (tương đương 2 1/2 inch) thường có đường kính ngoài thực tế khoảng 73 mm hoặc 76.1 mm tùy quy chuẩn chế tạo.

Nhiều người thường nhầm lẫn van giảm áp với van một chiều hoặc van an toàn. Tuy nhiên, chức năng của chúng hoàn toàn khác nhau:

• Van một chiều: Chỉ cho phép dòng chảy đi theo một hướng cố định, ngăn dòng chảy ngược.

• Van an toàn: Thường ở trạng thái đóng hoàn toàn và chỉ xả bớt lưu chất ra ngoài khi áp suất vượt ngưỡng nguy hiểm để bảo vệ ống.

• van giảm áp nước: Thường xuyên ở trạng thái mở linh hoạt để điều tiết dòng chảy, duy trì áp suất đầu ra ổn định liên tục theo giá trị cài đặt.

Nguyên lý hoạt động của van giảm áp nước

Nguyên lý vận hành của thiết bị dựa trên sự cân bằng lực giữa áp suất đầu ra và lực đàn hồi của lò xo điều khiển bên trong thân van. Trình tự hoạt động diễn ra như sau:

1. Dòng vào áp suất cao: Nước hoặc lưu chất từ nguồn đi vào cửa vào của van với áp suất cao và biến động.

2. Cảm nhận áp suất hạ lưu: Lưu chất qua cửa van sang phía hạ lưu. Một phần lưu chất được dẫn vào khoang điều khiển để tác động lên màng van hoặc piston.

3. Tự động điều tiết độ mở:

   • Khi áp suất đầu ra có xu hướng tăng vượt mức cài đặt, lực nén tác động lên màng/piston thắng lực lò xo, đẩy đĩa van khép bớt lại để thu hẹp diện tích dòng chảy, giảm áp suất xuống.

   • Khi áp suất đầu ra giảm (do phía sau tăng tiêu thụ nước), lực lò xo thắng áp lực nước, đẩy đĩa van mở rộng hơn để tăng lưu lượng, đưa áp suất trở lại mức cân bằng.

4. Duy trì áp suất đầu ra ổn định: Nhờ cơ chế tự cân bằng liên tục này, áp suất hạ lưu luôn được giữ ở mức cài đặt trước.

Ví dụ minh họa: Áp suất đầu vào từ trạm bơm chính là 8 bar, thông qua cơ cấu lò xo và màng của van giảm áp nước, áp suất đầu ra cung cấp cho hệ thống đường ống nhánh sẽ luôn giữ ổn định ở mức 3 bar. Cần lưu ý rằng áp suất đầu ra này không cố định cho mọi van mà có thể tùy chỉnh thông qua vít điều chỉnh của từng model cụ thể.

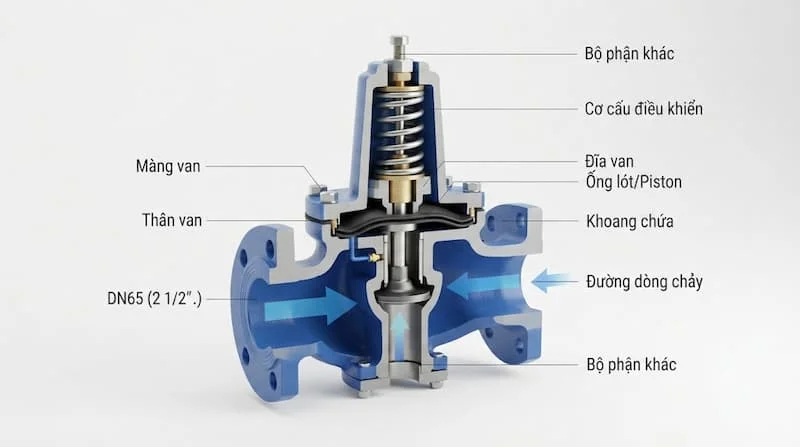

Cấu tạo van giảm áp nước gồm những bộ phận nào?

Một van giảm áp nước DN65 tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van: Phần khung chịu lực chính, chứa toàn bộ linh kiện bên trong. Do phải chịu áp lực làm việc liên tục, thân van thường được đúc bằng gang cầu, gang xám, inox hoặc đồng.

• Cửa vào và cửa ra: Nơi kết nối với đường ống dẫn, thường thiết kế dạng mặt bích đối với kích thước DN65.

• Màng van hoặc Piston: Bộ phận cảm nhận sự thay đổi áp suất hạ lưu để truyền chuyển động đóng/mở đĩa van.

• Lò xo điều chỉnh: Chế tạo từ thép hợp kim độ bền cao, đóng vai trò tạo lực đối ứng để thiết lập áp suất đầu ra.

• Vít điều chỉnh áp suất: Nằm ở đỉnh van, cho phép kỹ thuật viên xoay để tăng hoặc giảm lực nén lò xo.

• Đĩa van và ghế van: Bộ phận trực tiếp đóng/mở hoặc thu hẹp khe hở dòng chảy.

• Gioăng làm kín: Làm từ cao su EPDM, NBR hoặc PTFE, giúp ngăn ngừa rò rỉ lưu chất ra bên ngoài và giữa các khoang.

Vì sao cấu tạo cơ khí lại quyết định độ bền của van?

Thân van cần độ dày tiêu chuẩn để tránh vỡ do hiện tượng va đập thủy lực (búa nước). Màng van và gioăng làm kín phải lựa chọn chất liệu phù hợp với tính chất môi chất (nước sạch, nước thải hay hóa chất) để không bị ăn mòn hay xơ cứng. Đặc biệt, cơ cấu lò xo và trục van quyết định độ nhạy khi điều chỉnh áp suất; nếu lò xo bị mỏi, áp suất đầu ra sẽ bị sai lệch, gây nguy hiểm cho hệ thống phía sau.

Thông số kỹ thuật van giảm áp nước cần quan tâm

Khi lựa chọn thiết bị cho dự án, kỹ sư không nên chọn van một cách cảm tính mà cần đối chiếu bảng thông số kỹ thuật chuẩn dưới đây:

Lưu ý SEO & Kỹ thuật: DN65 không cố định một cấp áp lực PN16 hay một dải áp suất duy nhất. Các giá trị áp suất tối đa và dải điều chỉnh phụ thuộc hoàn toàn vào catalogue chế tạo của từng hãng sản xuất.

Các loại van giảm áp nước phổ biến

Để dễ dàng lựa chọn sản phẩm phù hợp với thiết kế mạng lưới đường ống, van giảm áp nước được phân loại theo các tiêu chí sau:

Phân loại theo vật liệu đúc thân:

• Van giảm áp gang / gang cầu DN65: Loại phổ biến nhất nhờ giá thành hợp lý, khả năng chịu lực cơ học tốt, chuyên dùng cho các hệ thống nước sạch tòa nhà, khu công nghiệp.

• Van giảm áp inox DN65: Thân chế tạo từ Inox 304 hoặc 316, có khả năng chống ăn mòn hóa chất, chống gỉ sét tuyệt đối, thích hợp cho môi trường vi sinh, thực phẩm hoặc nước thải.

• Van giảm áp đồng DN65: Ít gặp hơn ở kích thước DN65, thường dùng cho các hệ thống đòi hỏi khả năng kháng khuẩn cao hoặc đường ống dẫn khí.

Phân loại theo cơ cấu điều khiển:

• Van giảm áp dạng màng (Diaphragm type): Sử dụng màng cao su linh hoạt. Độ nhạy rất cao, đáp ứng tốt với các biến động áp suất nhỏ, vận hành êm ái.

• Van giảm áp dạng piston: Sử dụng piston kim loại di chuyển trong xi-lanh. Chịu được áp suất đầu vào rất lớn và độ bền cơ học cao hơn dạng màng trong điều kiện làm việc khắc nghiệt.

Phân loại theo kiểu kết nối:

• van giảm áp nước mặt bích: Kiểu kết nối tiêu chuẩn và tối ưu nhất cho kích thước DN65.

• Van giảm áp nối ren: Thường chỉ xuất hiện ở các dòng van đồng hoặc inox kích thước nhỏ, ít phổ biến ở kích thước DN65 do hạn chế chịu lực cơ học tại mối ren.

Van giảm áp nước mặt bích có ưu điểm gì?

Trong hầu hết các thiết kế thi công đường ống hiện nay, kích thước từ DN65 trở lên đa phần đều ưu tiên sử dụng kết nối mặt bích. Lý do nằm ở những ưu điểm vượt trội:

• Chịu lực cơ học và áp suất cao: Mặt bích giúp phân bổ đều lực siết qua các bu-lông xung quanh, ngăn ngừa hiện tượng nứt vỡ mối nối khi có sự cố búa nước.

• Độ kín khít tuyệt đối: Kết hợp giữa hai mặt bích kim loại và gioăng đệm chèn giữa giúp ngăn chặn hoàn toàn rò rỉ lưu chất ra bên ngoài.

• Dễ dàng tháo lắp, bảo trì: Việc tháo mở bu-lông để kiểm tra, vệ sinh màng van hoặc thay thế linh kiện định kỳ diễn ra nhanh chóng hơn rất nhiều so với vặn ren.

• Tiêu chuẩn hóa quốc tế: Các chuẩn mặt bích như BS4504, JIS10K, ANSI150 giúp kỹ sư dễ dàng lựa chọn sản phẩm thay thế tương thích mà không phải sửa đổi cấu trúc đường ống.

So sánh van giảm áp nước với DN50 và DN80

Nhiều thợ thi công có thói quen chọn van theo cảm tính hoặc chọn kích thước van lớn hơn đường ống để "cho thoải mái lưu lượng". Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Điểm then chốt: Không nên chọn van giảm áp chỉ dựa vào kích thước DN của đường ống sẵn có. Một van DN65 lắp vào đường ống nhưng nếu lưu lượng nước chảy qua quá nhỏ sẽ khiến đĩa van chỉ hé mở rất ít, dễ gây hiện tượng mài mòn đĩa van (xói mòn cửa van) và tạo ra tiếng ồn rung lắc. Lựa chọn đúng phải dựa trên tính toán lưu lượng danh nghĩa ($Q$) và độ chênh áp ($\Delta P$).

van giảm áp nước được sử dụng ở đâu?

Nhờ kích thước trung gian linh hoạt và khả năng điều tiết áp lực tin cậy, van giảm áp nước xuất hiện trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp nước nhà cao tầng: Lắp đặt tại các tầng kỹ thuật của chung cư, khách sạn để giảm áp lực nước từ bể chứa trên mái xuống các tầng bên dưới, tránh làm vỡ ống và hỏng thiết bị vệ sinh dân dụng.

• Nhà máy, xưởng sản xuất: Kiểm soát áp suất nước cấp cho các dây chuyền làm mát máy móc, hệ thống rửa công nghiệp đòi hỏi áp lực đầu vào cố định.

• Trạm bơm & Đường ống phân phối: Lắp ở đầu ra các cụm máy bơm tăng áp để san phẳng biến động áp suất khi số lượng bơm vận hành thay đổi.

• Hệ thống PCCC: Lắp đặt tại các đường nhánh cấp nước chữa cháy tầng để đảm bảo lăng phun chữa cháy hoạt động đúng áp lực thiết kế, không gây nguy hiểm cho người vận hành.

Tình huống vận hành thực tế: Nguồn nước từ trạm bơm chính đẩy đi với áp suất 10 bar. Nếu dẫn thẳng vào đường ống nhánh tòa nhà, các vòi nước ở tầng thấp sẽ bị bắn giật mạnh và làm hỏng van xả. Khi lắp đặt van giảm áp nước ở đầu đường nhánh, áp suất được giảm mượt mà xuống 3 bar, giúp toàn bộ hệ thống phía hạ lưu vận hành an toàn và êm ái.

Những sai lầm thường gặp khi chọn van giảm áp nước

Việc thiếu kinh nghiệm trong khâu chọn mua van điều áp DN65 có thể dẫn đến những thất thoát tài chính lớn hoặc làm gián đoạn vận hành. Dưới đây là 6 sai lầm phổ biến nhất:

1. Sai lầm 1: Chỉ nhìn vào kích thước DN65 rồi mua: Quyết định mua van chỉ vì đường ống là DN65 mà bỏ qua các thông số quan trọng như dải áp suất điều chỉnh và tiêu chuẩn mặt bích.

2. Sai lầm 2: Không kiểm tra áp suất đầu vào tối đa: Mua van có cấp chịu áp PN10 lắp vào hệ thống có áp suất đỉnh lên tới 12 bar, dẫn đến nguy cơ vỡ thân van hoặc rách màng van.

3. Sai lầm 3: Chọn sai dải áp suất đầu ra: Van có dải điều chỉnh 3 – 8 bar nhưng hệ thống hạ lưu lại yêu cầu áp suất làm việc nhẹ 1.5 bar, khiến van không thể cài đặt chính xác.

4. Sai lầm 4: Bỏ qua lưu lượng sử dụng thực tế: Hệ thống hoạt động với lưu lượng quá nhỏ hoặc quá vượt mức lưu lượng định mức của van DN65, gây ra sự mất ổn định áp suất.

5. Sai lầm 5: Chọn sai vật liệu thân và gioăng làm kín: Dùng van thân gang gioăng NBR thông thường cho nước nóng trên 90°C hoặc môi trường hóa chất nhẹ, khiến gioăng bị mục biến dạng nhanh chóng.

6. Sai lầm 6: Lắp đặt ngược chiều dòng chảy: Trên thân van luôn có mũi tên đúc nổi chỉ hướng dòng chảy. Lắp ngược chiều sẽ khiến van không thể đóng/mở và làm mất hoàn toàn chức năng giảm áp.

Cách chọn van giảm áp nước phù hợp

Để đảm bảo thiết bị hoạt động chính xác và bền bỉ, kỹ sư thi công nên tuân thủ quy trình kiểm tra theo checklist sau:

Checklist 12 bước chọn van giảm áp nước chuẩn kỹ thuật:

• Đường kính đường ống: Xác định chuẩn kích thước kết nối là DN65.

• Áp suất đầu vào ($P_1$): Đo áp suất lớn nhất từ nguồn cấp (bar).

• Áp suất đầu ra mong muốn ($P_2$): Xác định mức áp lực cần duy trì cho hạ lưu (bar).

• Lưu lượng sử dụng ($Q$): Tính toán lưu lượng cực đại và cực tiểu qua van ($m^3/h$).

• Cấp áp lực thân van: Chọn PN10, PN16 hay PN25 tương ứng với áp suất hệ thống.

• Vật liệu thân van: Lựa chọn Gang (nước sạch), Inox (hóa chất/thực phẩm) hay Đồng.

• Kiểu kết nối & Tiêu chuẩn: Xác định chuẩn mặt bích (BS, JIS, ANSI) để đồng bộ.

• Nhiệt độ môi chất: Kiểm tra nhiệt độ dòng chảy (dưới 80°C hay trên 100°C).

• Tính chất môi chất: Nước sạch, nước thải, nước chứa cặn hay hóa chất.

• Cơ cấu vận hành: Chọn dạng màng (êm ái, nhạy) hay dạng piston (chịu áp lớn).

• Không gian lắp đặt: Đảm bảo đủ khoảng trống cho việc căn chỉnh vít và tháo nắp bảo trì.

• Phụ kiện đi kèm: Chuẩn bị đồng hồ đo áp suất cho cả cửa vào và cửa ra để theo dõi.

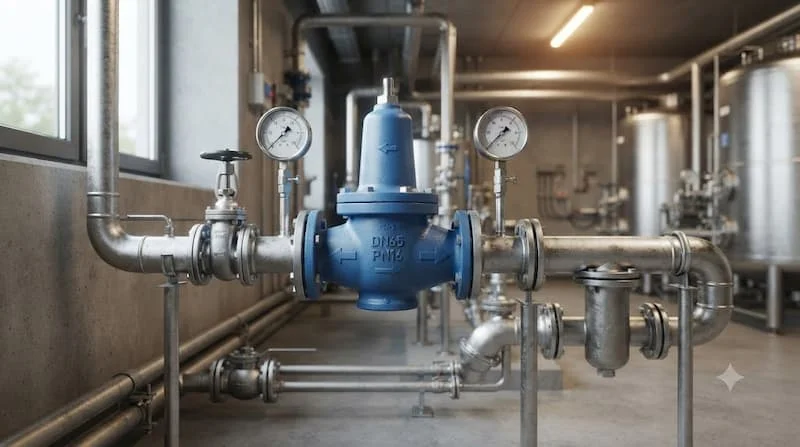

Hướng dẫn lắp đặt và sử dụng van giảm áp nước

Quy trình thi công van giảm áp chuẩn kỹ thuật bao gồm 3 giai đoạn:

Giai đoạn 1: Chuẩn bị trước khi lắp đặt

• Vệ sinh đường ống: Xả rửa sạch cát, mạt sắt, xỉ hàn bên trong ống. Rác bẩn kẹt vào đĩa van là nguyên nhân hàng đầu gây hỏng van giảm áp.

• Lắp Y lọc phía trước: Bắt buộc lắp một van Y lọc (Strainer) ngay trước van giảm áp DN65 để chặn cặn bẩn.

• Kiểm tra thiết bị: Tẩy sạch lớp bọc bảo vệ, kiểm tra màng van và hướng mũi tên dòng chảy đúc trên thân.

Giai đoạn 2: Tiến hành lắp đặt

• Lắp van đúng chiều mũi tên chỉ hướng dòng chảy.

• Căn chỉnh tâm mặt bích đường ống và mặt bích van thật thẳng hàng, tránh hiện tượng siết lệch gây căng ứng suất làm nứt thân van.

• Đặt gioăng làm kín vào giữa hai mặt bích và siết bu-lông đối xứng đều tay.

• Lắp đặt đồng hồ đo áp suất ở cả trước và sau van để phục vụ công tác cài đặt.

Giai đoạn 3: Vận hành và điều chỉnh áp suất

1. Nới lỏng hoàn toàn vít điều chỉnh áp suất (giảm lực nén lò xo).

2. Mở van chặn phía trước từ từ để cấp nước vào van.

3. Xả hết khí tích tụ trong khoang van qua van xả khí (nếu có).

4. Siết từ từ vít điều chỉnh theo chiều kim đồng hồ, quan sát đồng hồ áp suất đầu ra cho đến khi kim chỉ đúng mức áp suất mong muốn.

5. Mở van chặn phía sau để hệ thống chạy có tải, tiếp tục hiệu chỉnh nhẹ vít nếu áp suất bị sụt giảm. Siết đai ốc khóa định vị vít điều chỉnh.

Câu hỏi thường gặp về van giảm áp DN65

1. Van giảm áp DN65 dùng để làm gì?

Van giảm áp DN65 được dùng để tự động giảm áp suất cao từ nguồn cấp và duy trì ổn định áp suất đầu ra ở mức cài đặt an toàn cho tuyến ống và các thiết bị phía sau.

2. DN65 có phải là đường kính trong đúng 65 mm không?

Không. DN65 là kích thước danh nghĩa quy ước. Đường kính ngoài thực tế của ống DN65 thường rơi vào khoảng 73 mm đến 76.1 mm tùy thuộc vào tiêu chuẩn đúc ống thép hay ống nhựa.

3. Tại sao van giảm áp DN65 đã cài đặt vẫn bị nhảy áp suất đầu ra?

Nguyên nhân thường do cặn bẩn kẹt ở đĩa van khiến van không đóng kín được, màng van bị rách, hoặc do biến động lưu lượng quá lớn vượt ngoài khả năng điều tiết của model đó.

4. Có cần lắp Y lọc trước van giảm áp DN65 không?

Rất cần thiết. Việc lắp đặt Y lọc phía trước giúp giữ lại mạt sắt, cát sỏi trong nước, bảo vệ màng van và ghế van không bị xước, kéo dài tuổi thọ thiết bị.

5. Van giảm áp DN65 có cần bảo trì định kỳ không?

Có. Nên kiểm tra định kỳ 6 tháng/lần: vệ sinh lưới lọc Y, kiểm tra độ kín của màng van, thay thế gioăng mòn và hiệu chỉnh lại áp suất đầu ra.

Van giảm áp DN65 – Giải pháp kiểm soát áp suất đường ống hiệu quả

Thiết bị van giảm áp DN65 đóng vai trò là "lá chắn" an toàn cho toàn bộ mạng lưới đường ống cấp thoát nước trung bình và lớn. Việc đầu tư đúng chủng loại van giúp hạn chế tối đa nguy cơ vỡ ống, duy trì áp lực xả ổn định tại các điểm tiêu thụ và kéo dài tuổi thọ cho các thiết bị kỹ thuật đắt tiền phía hạ lưu.

Tuy nhiên, như đã phân tích, một sản phẩm van giảm áp tối ưu không thể chỉ chọn dựa trên kích thước DN65 đơn thuần mà cần sự tổng hòa giữa các thông số áp suất đầu vào, áp suất đầu ra, lưu lượng dòng chảy, kiểu kết nối mặt bích và tính chất môi chất.

Bạn đang tìm kiếm giải pháp van giảm áp DN65 chuẩn kỹ thuật cho công trình?

Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi và cung cấp các thông số: Kích thước DN đường ống, Áp suất đầu vào lớn nhất, Áp suất đầu ra cần cài đặt, Lưu lượng thiết kế và Môi chất sử dụng. Chúng tôi sẽ tính toán và tư vấn chính xác model van tối ưu nhất cùng mức báo giá cạnh tranh đối với van giảm áp dn65.
