Van Cửa: Cấu Tạo, Thông Số, Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Sự gián đoạn của một hệ thống đường ống công nghiệp hay hạ tầng cấp thoát nước thường bắt nguồn từ việc rò rỉ hoặc thất thoát áp lực tại các vị trí đóng ngắt. Trong các thiết bị điều tiết lưu chất, Gate Valve đóng vai trò là "chốt chặn" quan trọng giúp cô lập dòng chảy an toàn, tạo điều kiện thuận lợi cho công tác bảo trì và vận hành toàn hệ thống.

Tuy nhiên, việc không nắm rõ các thông số như kích thước danh nghĩa (DN), cấp áp lực (PN), vật liệu chế tạo hay cơ cấu hoạt động dễ dẫn đến việc chọn sai van, gây tổn thất chi phí và nguy cơ sự cố rò rỉ kéo dài. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, cấu tạo, ứng dụng cho đến cách lựa chọn dòng van tối ưu nhất cho công trình của bạn.

Van cửa là gì? Cấu tạo và nguyên lý hoạt động

Van cửa (tiếng Anh: Gate Valve) là loại van công nghiệp dùng để đóng hoặc mở dòng lưu chất trong đường ống bằng cách nâng hoặc hạ một cánh cửa van. Khi mở hoàn toàn, van tạo tiết diện dòng chảy lớn và tổn thất áp suất tương đối thấp.

Bản chất vận hành của dòng van này dựa trên cơ chế nâng/hạ cánh van theo hướng vuông góc với dòng chảy. Khi vận hành tay quay hoặc bộ truyền động, ty van sẽ kéo cánh van di chuyển:

• Trạng thái mở: Cánh van được rút hoàn toàn lên phần nắp van, giải phóng toàn bộ lòng ống để lưu chất đi qua với lưu lượng tối đa mà hầu như không gặp lực cản.

• Trạng thái đóng: Cánh van được đẩy hạ xuống đáy, chèn chặt vào vị trí ghế van để ngăn chặn dòng chảy.

Nhờ đặc tính thiết kế này, Gate Valve cực kỳ phù hợp cho các nhiệm vụ đóng/mở hoàn toàn (On/Off). Van thường được ứng dụng rộng rãi trong các đường ống dẫn nước sạch, hệ thống xử lý nước thải, mạng lưới PCCC và nhiều tuyến ống chất lỏng công nghiệp.

Cấu tạo Gate Valve gồm những bộ phận nào?

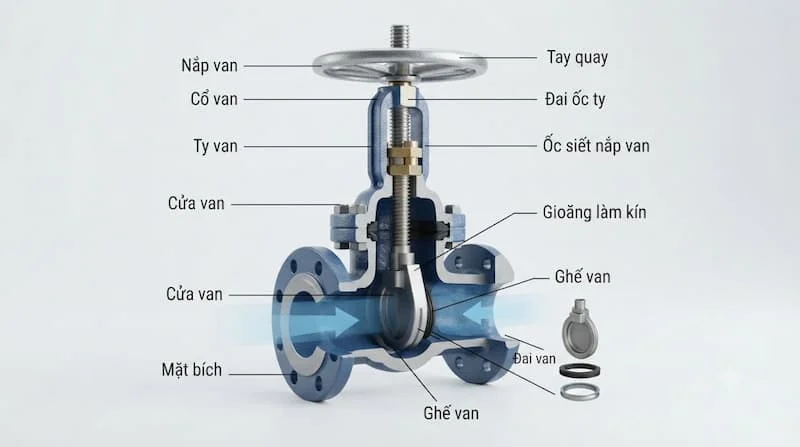

Một sản phẩm Gate Valve công nghiệp tiêu chuẩn được cấu thành từ 6 bộ phận chính có mối liên kết cơ học chặt chẽ với nhau:

• Thân van: Phần khung vỏ bên ngoài chịu lực và chịu áp suất trực tiếp từ dòng lưu chất. Thân van thường được đúc bằng gang, gang cầu, thép, inox hoặc đồng tùy thuộc vào môi trường làm việc.

• Cửa van (Đĩa van/Cánh van): Bộ phận trực tiếp chặn hoặc mở dòng chảy. Cửa van có thể dạng đĩa nêm đơn, nêm đôi hoặc nêm bọc cao su.

• Ty van (Trục van): Thanh kim loại nối từ bộ phận vận hành xuống cửa van. Ty van chịu trách nhiệm truyền lực chuyển động xoay thành chuyển động tịnh tiến nâng/hạ.

• Nắp van: Bộ phận gắn phía trên thân van, giữ cố định ty van, bộ làm kín và khoang chứa đĩa van khi mở.

• Tay quay / Bộ truyền động: Cơ cấu tác động lực để vận hành van, có thể là vô lăng tay quay thủ công, hộp số trợ lực, hoặc bộ điều khiển tự động bằng điện/khí nén.

• Gioăng và vòng làm kín (Packing/Gasket): Bộ phận đệm chèn xung quanh ty van và mặt bích nắp van, ngăn lưu chất rò rỉ ra môi trường bên ngoài.

Khi người vận hành xoay tay quay, ty van truyền động lực làm cánh van di chuyển theo trục thẳng đứng. Việc các chi tiết được gia công chính xác đảm bảo van đóng kín khít mà không gây kẹt đĩa hay làm sứt mỏng lớp đệm làm kín.

Các loại Gate Valve phổ biến trên thị trường

Thị trường van đường ống nước hiện nay rất đa dạng. Để chọn đúng sản phẩm, cần phân loại theo các tiêu chí kỹ thuật cụ thể:

1. Phân loại theo vật liệu đúc

• Gate Valve gang / gang cầu: Dòng van quốc dân cho hệ thống nước sạch, nước thải nhẹ, có giá thành hợp lý và độ bền cơ học cao.

• Gate Valve inox (304/316): Chịu hóa chất, chống ăn mòn tuyệt đối, dùng trong công nghiệp thực phẩm, dược phẩm hoặc hóa chất.

• Gate Valve thép: Chịu được nhiệt độ cao và áp suất rất lớn, phù hợp cho hệ thống hơi nóng, dầu khí.

• Gate Valve đồng: Thường ứng dụng cho các đường ống kích thước nhỏ (DN15 - DN50) trong dân dụng.

2. Phân loại theo kiểu kết nối

• Gate Valve mặt bích: Cho kết nối chắc chắn, chịu áp lực tốt, phổ biến từ kích thước DN50 trở lên.

• Gate Valve nối ren: Gọn nhẹ, thi công nhanh cho đường ống nhỏ.

• Gate Valve hàn: Dùng cho đường ống áp lực cực cao đòi hỏi không có nguy cơ rò rỉ tại mối nối.

3. Phân loại theo phương thức vận hành

• Tay quay / Hộp số: Vận hành cơ thủ công bằng tay.

• Điều khiển điện / Khí nén: Tự động hóa quá trình đóng mở, thích hợp cho vị trí khó tiếp cận hoặc hệ thống điều khiển trung tâm.

4. Phân loại theo thiết kế ty van & cửa van

• Ty nổi vs Ty chìm: Van ty nổi có ren nằm ngoài, dễ quan sát trạng thái đóng/mở; van ty chìm có ren nằm trong thân, tiết kiệm không gian lắp đặt.

• Gate Valve nêm: Cánh van hình nêm giúp tăng độ kín khít khi đóng.

Không có một loại van nào tối ưu cho mọi công trình. Lựa chọn đúng bắt buộc phải căn cứ vào áp suất, nhiệt độ, kích thước ống và tính chất môi chất thực tế.

Thông số kỹ thuật quan trọng của Gate Valve

Khi chọn mua van đóng mở đường ống, việc nắm rõ các thông số kỹ thuật sẽ giúp hệ thống vận hành an toàn và tương thích hoàn toàn:

Tại sao phải chọn đúng DN và PN? Đường kính danh nghĩa DN liên quan trực tiếp đến kích thước hình học của đường ống. Nếu chọn sai DN, van không thể lắp vừa vào hệ thống. Trong khi đó, PN đại diện cho áp suất định mức. Nếu áp suất hệ thống vượt quá trị số PN của van, van có thể bị nứt vỡ thân, rách gioăng hoặc xé nắp, gây ra các sự cố tràn lưu chất cực kỳ nguy hiểm.

Gate Valve hoạt động như thế nào?

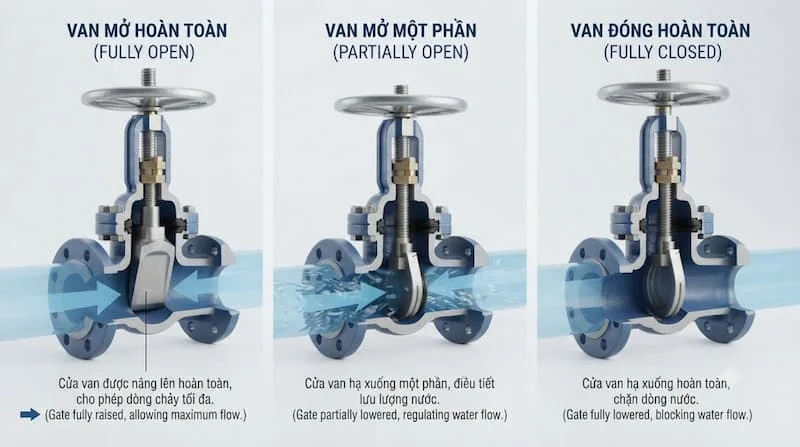

Trạng thái vận hành của Gate Valve có thể chia thành 3 kịch bản chính:

• Trạng thái mở hoàn toàn: Khi xoay tay quay ngược chiều kim đồng hồ, ty van rút cánh van lên trên. Lòng van lúc này hoàn toàn trống rỗng, dòng lưu chất chảy qua mượt mà, áp suất gần như không bị sụt giảm.

• Trạng thái đóng hoàn toàn: Xoay tay quay theo chiều kim đồng hồ, lực nén đẩy cánh van hạ xuống đáy. Bề mặt cửa van ép chặt vào ghế van, ngắt hoàn toàn dòng chảy.

• Trạng thái mở một phần (Cực kỳ không khuyến khích): Khi chỉ mở một phần, cánh van lơ lửng giữa dòng chảy. Áp lực dòng nước xoáy liên tục đập vào cánh van gây ra hiện tượng rung lắc, tạo tiếng ồn lớn và làm xói mòn nhanh chóng bề mặt làm kín. Hệ quả là van sẽ mất khả năng đóng kín chỉ sau một thời gian ngắn.

Vì lý do này, kỹ sư luôn khuyến cáo không sử dụng Gate Valve làm thiết bị điều tiết lưu lượng thường xuyên.

Ưu điểm và nhược điểm của Gate Valve

Để đánh giá tính hiệu quả khi đưa vào thiết kế, bạn cần cân nhắc giữa lợi ích và hạn chế của dòng van này:

Ưu điểm:

• Tổn thất áp suất cực thấp: Khi mở hoàn toàn, đĩa van nằm ngoài đường đi của dòng chảy nên không gây cản trở áp lực.

• Khả năng đóng ngắt hai chiều: Lưu chất có thể chảy qua van theo cả hai hướng mà không ảnh hưởng tới hiệu suất đóng kín.

• Đa dạng kích cỡ & Vật liệu: Chế tạo được cho cả những đường ống kích thước rất lớn (lên tới DN1000+).

• Kết cấu chắc chắn: Lực đóng ngắt tốt, độ bền cơ học cao khi hoạt động trong môi trường công nghiệp.

Nhược điểm:

• Thời gian đóng/mở chậm: Cần xoay nhiều vòng tay quay để đưa đĩa van từ trạng thái đóng sang mở hoàn toàn.

• Tốn không gian: Các dòng van ty nổi đòi hỏi khoảng trống phía trên lớn để trục van nâng lên.

• Không dùng để điều tiết: Dễ bị mài mòn đĩa nếu cố tình dùng để tiết lưu dòng chảy.

• Trọng lượng lớn: So với van bướm cùng kích thước, Gate Valve nặng và đắt hơn.

So sánh Gate Valve với các loại van phổ biến

Rất nhiều người dùng băn khoăn giữa việc chọn Gate Valve, van bướm, van bi hay van cầu. Dưới đây là bảng so sánh giúp định hình chức năng chính:

Lời khuyên chuyên gia: Nếu hệ thống của bạn là đường ống lớn (từ DN100 trở lên), cần chặn dòng hoàn toàn và muốn giữ nguyên áp suất nguồn, Gate Valve mặt bích là lựa chọn tuyệt vời. Nếu cần điều tiết lưu lượng chính xác, hãy dùng van cầu. Nếu muốn tiết kiệm không gian và đóng mở nhanh, van bướm hoặc van bi sẽ chiếm ưu thế.

Gate Valve được ứng dụng ở đâu?

Nhờ độ tin cậy cao và cấu trúc bền vững, Gate Valve là linh kiện không thể thiếu trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước đô thị: Lắp đặt trên các tuyến ống dẫn nước sạch chính, nhà máy xử lý nước và trạm phân phối.

• Hệ thống Phòng cháy chữa cháy (PCCC): Dùng làm van chặn chính tại cụm bơm PCCC, các đường nhánh phân phối nước chữa cháy tòa nhà.

• Nhà máy công nghiệp & Xử lý nước thải: Sử dụng các dòng Gate Valve inox hoặc gang bọc cao su để dẫn lưu chất xả thải, chất lỏng công nghiệp.

• Đường ống nước làm mát & Chiller: Lắp trên các tuyến ống tuần hoàn nước mát nhà máy hoặc hệ thống điều hòa trung tâm.

Khi nào bạn nhất định nên chọn Gate Valve? Bạn nên dùng Gate Valve khi cần cách ly hoàn toàn một đoạn đường ống để phục vụ sửa chữa, khi hệ thống có đường kính ống lớn và khi yếu tố tổn thất áp suất trên tuyến ống được đặt lên hàng đầu.

Những sai lầm thường gặp khi chọn Gate Valve

Nhiều dự án gặp sự cố chảy rỉ hoặc hư hỏng thiết bị sớm do vướng vào các lỗi chọn mua dưới đây:

• Chọn sai kích thước DN và chuẩn mặt bích: Mua van DN100 chuẩn JIS10K nhưng đường ống lại hàn mặt bích chuẩn BS4504, dẫn đến lệch tâm tâm lỗ bu-lông.

• Bỏ qua tính chất môi chất: Dùng Gate Valve gang bọc cao su thông thường cho hóa chất nhẹ hoặc nước thải chứa dung môi, làm mủn nhanh lớp cao su làm kín.

• Cố tình dùng Gate Valve để điều tiết lưu lượng: Dẫn đến xói mòn cánh van, gây rò rỉ khi cần đóng kín hoàn toàn.

• Dùng lực quá mạnh để siết tay quay: Khi van đã đóng hết hành trình, việc cố dùng tay công hoặc lực quá đà sẽ làm cong ty van hoặc trượt ren.

• Không kiểm tra không gian thi công: Mua van ty nổi lắp vào hộc kỹ thuật chật hẹp, khiến ty van đụng trần và không thể mở hết hành trình.

Để tránh những thất thoát không đáng có, việc trao đổi kỹ thông số với đội ngũ tư vấn kỹ thuật trước khi mua hàng là vô cùng cần thiết.

Cách lựa chọn Gate Valve phù hợp với hệ thống

Để sở hữu một thiết bị vận hành ổn định trong hàng chục năm, hãy thực hiện theo Checklist 8 bước chuẩn chuyên gia:

1. Bước 1: Xác định chính xác môi chất chảy qua ống (Nước sạch, nước thải, dầu, hóa chất hay hơi nóng).

2. Bước 2: Đo đạc kích thước đường ống để chọn trị số DN tương ứng.

3. Bước 4: Xác định áp suất làm việc lớn nhất của hệ thống để chọn cấp áp lực PN (PN10, PN16, PN25).

4. Bước 5: Lựa chọn vật liệu thân van (Gang cho nước; Inox cho hóa chất; Thép cho nhiệt độ cao).

5. Bước 6: Chọn kiểu kết nối (Lắp ren cho ống nhỏ; Mặt bích cho ống từ DN50 trở lên).

6. Bước 7: Xác định phương thức vận hành (Tay quay, hộp số trợ lực hay điều khiển tự động).

7. Bước 8: Kiểm tra tiêu chuẩn mặt bích (BS, JIS, ANSI, DIN) để đảm bảo đồng bộ với ống.

8. Đánh giá điều kiện môi trường: Kiểm tra nhiệt độ tối đa và không gian thao tác (chọn van ty chìm nếu không gian hẹp).

Lưu ý khi lắp đặt và sử dụng Gate Valve

• Làm sạch đường ống: Trước khi lắp van, cần thổi rửa sạch mạt sắt, cát, xỉ hàn bên trong ống để tránh rơi vào làm xước bề mặt làm kín.

• Căn chỉnh đồng tâm: Đảm bảo hai mặt bích của đường ống song song và đồng tâm với mặt bích van. Không dùng bu-lông siết ép để kéo hai đầu ống lệch tâm lại gần nhau.

• Kiểm tra gioăng đệm: Sử dụng gioăng làm kín mặt bích phù hợp (như gioăng cao su EPDM hay gioăng teflon) và siết bu-lông cân đối theo hình đối chéo.

• Vận hành đúng cách: Xoay tay quay nhẹ nhàng, không dùng thanh nối dài gia tăng lực siết.

• Bảo trì định kỳ: Với các van ít khi sử dụng, nên định kỳ 3 - 6 tháng tiến hành đóng/mở van một lần để tránh hiện tượng kẹt ty hoặc bám cặn ổ đĩa.

Câu hỏi thường gặp về Gate Valve

1. Gate Valve dùng để làm gì?

Gate Valve chủ yếu dùng để đóng ngắt (mở hoàn toàn hoặc đóng hoàn toàn) dòng lưu chất chạy trong đường ống công nghiệp và dân dụng, giúp cô lập các đoạn ống khi cần bảo trì.

2. Gate Valve có dùng để điều tiết lưu lượng được không?

Không nên. Gate Valve không được thiết kế cho mục đích tiết lưu. Mở một phần sẽ gây rung lắc, tạo tiếng ồn và làm hỏng nhanh chóng bề mặt làm kín của đĩa van.

3. Gate Valve và van bướm khác nhau như thế nào?

Gate Valve đóng mở bằng cách nâng/hạ cánh van theo chiều dọc, tổn thất áp suất thấp hơn nhưng nặng hơn. Van bướm đóng mở bằng cách xoay đĩa van 90 độ, thiết kế gọn nhẹ hơn nhưng cản lực dòng chảy nhiều hơn một chút.

4. Nên chọn Gate Valve ty nổi hay Gate Valve ty chìm?

Nên chọn Gate Valve ty nổi khi lắp đặt ở không gian rộng rãi và muốn dễ dàng quan sát trạng thái đóng/mở van bằng mắt thường. Chọn van cửa ty chìm khi không gian thi công chật hẹp hoặc van được chôn ngầm dưới lòng đất.

5. Cần lưu ý gì về tiêu chuẩn mặt bích khi mua van cửa?

Bạn cần đảm bảo tiêu chuẩn mặt bích của van (như BS4504, JIS 10K, ANSI 150) phải khớp hoàn toàn với tiêu chuẩn của mặt bích đã hàn trên đường ống để lắp vừa các lỗ bu-lông.

Van cửa – Giải pháp đóng mở hiệu quả cho hệ thống đường ống

Với thiết kế tối ưu cho khả năng xả thẳng dòng chảy và tối thiểu hóa hiện tượng tụt áp, van cửa tiếp tục giữ vững vị thế là thiết bị đóng ngắt hàng đầu trong các công trình hạ tầng. Một lựa chọn đúng đắn về vật liệu, cấp áp lực PN và kích thước DN không chỉ giúp hệ thống vận hành êm ái mà còn hạn chế rủi ro rò rỉ tài nguyên, bảo vệ sự an toàn cho toàn bộ công trình.

Hãy liên hệ ngay với chúng tôi và cung cấp thông tin về Kích thước đường ống, Áp suất làm việc, Môi chất và Kiểu kết nối để nhận được sự hỗ trợ chuyên sâu nhất từ đội ngũ kỹ sư đối với van cửa.
