Van Xả Nước Tự Động DN15: Giải Pháp Bảo Vệ Đường Ống Và Tối Ưu Hiệu Suất Vận Hành

Trong vận hành các hệ thống cơ điện, khí nén, hơi và HVAC, sự tích tụ nước ngưng là một trong những nguyên nhân hàng đầu gây ra hiện tượng han gỉ đường ống, giảm hiệu suất nhiệt và hư hỏng thiết bị đầu cuối. Việc kiểm soát chất lưu này đòi hỏi một giải pháp xả nước liên tục, chính xác nhưng phải tiết kiệm nhân công tối đa. Để giải quyết triệt để bài toán đó, van xả nước tự động DN15 ra đời như một cấu kiện công nghệ thiết yếu. Với khả năng phản ứng nhanh nhạy trước sự thay đổi của mực nước ngưng, thiết bị này giúp hệ thống luôn khô ráo, vận hành thông suốt mà không cần tới sự can thiệp thủ công của con người, giảm thiểu rủi ro búa nước và tăng tuổi thọ cho toàn bộ hạ tầng kỹ thuật.

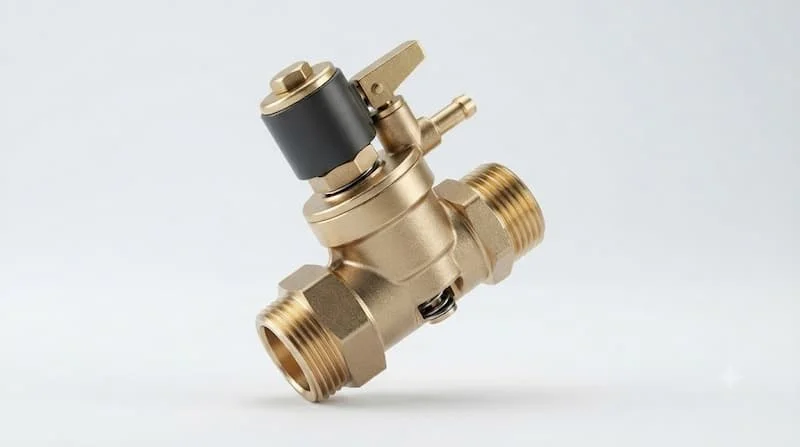

Van xả nước tự động DN15 là gì?

Dưới góc nhìn của các kỹ sư cơ điện và chuyên gia thủy lực, van xả nước tự động DN15 là dòng van xả nước tự động cỡ nhỏ, có kích thước đường kính danh nghĩa quy chuẩn là DN15 (tương đương với kích thước hệ inch là 1/2" hay phi 21 mm). Thiết bị cơ khí này được thiết kế lắp đặt tại các điểm thấp nhất của đường ống, bình tích khí hoặc các thiết bị tách nước nhằm mục đích tự động giải phóng lượng nước tích tụ ra ngoài môi trường mà không cần đến sự giám sát hay thao tác thủ công của kỹ thuật viên.

Sở dĩ kích thước DN15 được ứng dụng rộng rãi vì đây là quy cách kết nối phổ thông nhất trên các nhánh đường ống kỹ thuật hiện nay. Vai trò của dòng van xả nước DN15 này cực kỳ quan trọng trong các hệ thống phân phối khí nén, lò hơi, HVAC và xử lý nước sạch. Bằng việc tự động cảm nhận mực chất lỏng thông qua cơ cấu phao cơ học hoặc cảm biến áp suất nội tại, thiết bị sẽ mở cổng xả đúng thời điểm để giải phóng nước ngưng. Điều này giúp ngăn ngừa triệt để hiện tượng tổn hao áp suất khí, tăng hiệu suất truyền nhiệt của hơi nóng và bảo vệ các thiết bị máy nén, bình chứa khỏi nguy cơ bị ăn mòn rỗ bề mặt.

Cấu tạo và nguyên lý hoạt động

Sự phối hợp nhịp nhàng giữa cơ học chất lưu và các chi tiết cơ khí chính xác giúp thiết bị hoạt động ổn định bao gồm các bộ phận:

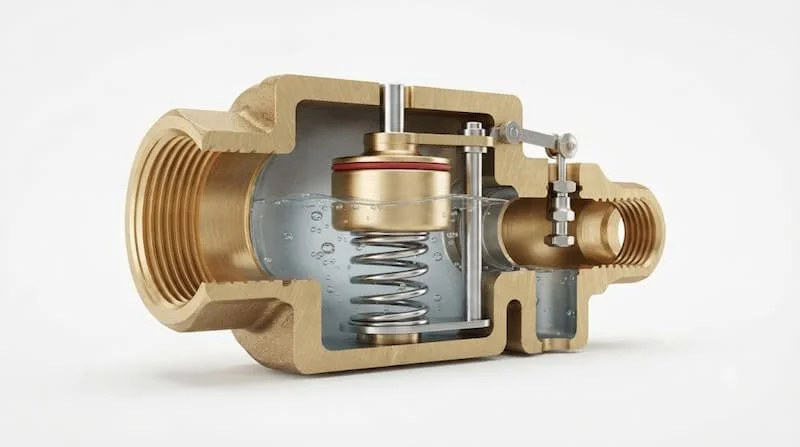

Cấu tạo van xả nước tự động DN15

• Thân van: Lớp vỏ bảo vệ chịu lực đúc bằng đồng thau, inox hoặc gang dẻo chống ăn mòn.

• Phao hoặc piston: Bộ phận cảm biến mực nước trực tiếp, tự động dịch chuyển theo cao trình chất lỏng.

• Lò xo: Cơ cấu đàn hồi hỗ trợ quá trình phản hồi và đóng ngắt cửa xả nhanh chóng.

• Cửa xả: Cổng thoát chất lưu được thiết kế tối ưu để tránh tình trạng kẹt rác.

• Gioăng làm kín: Đệm cao su mềm (EPDM hoặc FKM) đảm bảo độ bít kín khít tuyệt đối khi đóng van.

• Đầu nối ren: Bộ phận kết nối ren tiêu chuẩn 1/2 inch giúp dễ dàng gá lắp vào đường ống.

Nguyên lý hoạt động

Khi nước ngưng hoặc chất lỏng bắt đầu ngưng tụ và chảy vào trong lòng thân van, mực nước dâng lên sẽ nâng quả phao (hoặc đẩy piston) tịnh tiến lên trên. Khi mực nước đạt đến giới hạn định sẵn, lực nâng của phao vượt qua áp lực ép của lò xo và áp suất hệ thống, nhấc đĩa van ra khỏi bệ đỡ, mở toang cửa xả để nước thoát ra ngoài. Ngay sau khi nước ngưng được xả sạch, mực nước hạ xuống làm quả phao chìm xuống theo trọng lực, kết hợp với lực đàn hồi của lò xo đẩy đĩa van ép chặt trở lại gioăng làm kín, khóa chặt cửa xả để ngăn chặn sự thất thoát khí nén hoặc hơi nóng.

Cơ chế vận hành thông minh này giải thích tại sao dòng van này hoạt động không cần cấp điện đối với các phiên bản cơ học (dạng phao cơ). Thiết bị tận dụng chính lực đẩy Archimedes của chất lỏng và áp suất nội tại của hệ thống để tự đóng mở. Nhờ tính năng tự động hóa 100% này, hệ thống giúp chủ đầu tư giảm thiểu tối đa chi phí nhân công vận hành và loại bỏ hiện tượng rò rỉ, lãng phí tài nguyên do con người quên khóa van xả thủ công, mang lại hiệu quả kinh tế vượt trội cho nhà máy.

Các loại van xả nước tự động DN15 phổ biến

Để đáp ứng các yêu cầu kỹ thuật khác nhau của từng hệ thống công nghiệp, thiết bị được phân chia thành các chủng loại đặc thù sau:

• Van xả nước tự động dạng phao: Dòng van hoạt động dựa trên nguyên lý lực nâng Archimedes. Ưu điểm nổi bật là không cần nguồn điện, xả nước liên tục ngay khi dâng đầy, không gây thất thoát áp suất khí nén. Tuy nhiên, nhược điểm là dễ bị kẹt nếu nguồn nước có nhiều cặn bẩn cơ học lớn.

• Van xả nước tự động dạng piston: Sử dụng sự chênh lệch áp suất để dịch chuyển piston đóng mở. Loại này hoạt động rất bền bỉ, chịu được áp lực cao nhưng cấu tạo cơ khí phức tạp hơn.

• Van xả điện từ (Timer drain valve): Dòng van sử dụng cuộn coil điện từ kết hợp bộ hẹn giờ (Timer) để xả nước theo các khoảng thời gian cài đặt trước. Ưu điểm là lực xả cực mạnh, không lo bị kẹt rác và dễ dàng điều chỉnh chu kỳ xả, nhưng nhược điểm là bắt buộc phải cấp nguồn điện và có thể gây thất thoát nhẹ một lượng khí nén khi mở xả.

• Van xả nước ngưng (Condensate drain valve): Chuyên dụng cho các hệ thống đường ống hơi nóng hoặc bẫy hơi, có khả năng chịu nhiệt độ cao vượt trội để tách nước ngưng khỏi dòng hơi khô.

• Van xả khí kết hợp xả nước: Thiết bị thông minh vừa có khả năng xả air (khí thừa) vừa tự động đẩy nước ngưng ra ngoài, thường dùng cho hệ thống sưởi, HVAC tuần hoàn.

Thông số kỹ thuật cần quan tâm

Khi tiến hành lựa chọn vật tư và duyệt hồ sơ thiết kế, các kỹ sư cần lưu ý phân tích kỹ các thông số định mức sau:

• Kích thước cổng nối: Tiêu chuẩn DN15 (tương đương đầu nối ren 1/2" hay drain valve 1/2 inch).

• Áp suất làm việc: Ngưỡng áp lực vận hành tối đa (thường từ PN10, PN16 đến PN25), đảm bảo van không bị nứt vỡ dưới áp suất đỉnh của máy nén khí hoặc lò hơi.

• Nhiệt độ làm việc: Giới hạn chịu nhiệt của thân van và gioăng, cực kỳ quan trọng đối với hệ hơi nóng (cần chọn van chịu nhiệt trên 150°C).

• Vật liệu thân van: Chất liệu đồng thau (phổ thông, giá tốt), inox 304/316 (chống ăn mòn tuyệt đối, dùng cho thực phẩm, hóa chất) hoặc gang dẻo (bền bỉ cho công nghiệp nặng).

• Lưu lượng xả và tiêu chuẩn kết nối: Khả năng xả bao nhiêu lít nước trong một phút và chuẩn bước ren kết nối (NPT hoặc BSPT) để đảm bảo độ đồng bộ cơ khí cao.

So sánh van xả nước tự động DN15 và van xả thủ công

Việc chuyển đổi từ phương thức xả thủ công truyền thống sang hệ thống tự động mang lại những thay đổi căn bản về hiệu suất vận hành:

• Về cách thức vận hành: Van xả thủ công yêu cầu công nhân phải đi kiểm tra và vặn van bằng tay định kỳ hàng ngày. Trong khi đó, van xả nước tự động DN15 tự vận hành 24/7 mà không cần bất kỳ sự can thiệp nào của con người.

• Về hiệu quả bảo vệ và độ ổn định: Van tự động xả nước ngay khi tích tụ, giữ cho hệ thống luôn khô ráo. Van thủ công nếu không được xả kịp thời sẽ khiến nước tràn vào đường ống gây búa nước, làm hỏng các thiết bị đắt tiền phía sau như máy sấy khí hoặc đầu phun.

• Về mặt chi phí đầu tư và bảo trì: Van tự động có chi phí mua sắm ban đầu cao hơn van cơ truyền thống, nhưng lại giúp chủ doanh nghiệp tiết kiệm một khoản chi phí nhân công khổng lồ và ngăn ngừa rủi ro dừng máy đột xuất. Do đó, tổng chi phí vận hành (TCO) của van tự động thấp hơn rất nhiều.

Kết luận: Bạn nên hạn chế dùng van thủ công tại các vị trí khuất, khó tiếp cận hoặc các hệ thống hoạt động liên tục. Hãy nâng cấp lên van tự động DN15 để đảm bảo an toàn tuyệt đối cho hạ tầng kỹ thuật của mình.

Vì sao nên sử dụng van xả nước tự động?

Việc trang bị cụm van tự động chất lượng cao mang lại những giá trị thực tế vô cùng to lớn cho doanh nghiệp:

Thiết bị giúp giảm thiểu tối đa sự thất thoát áp suất nước và khí nén nhờ cơ chế đóng ngắt tức thì ngay khi xả hết nước ngưng. Việc tự động hóa giúp tiết kiệm nhân công vận hành, loại bỏ hoàn toàn các lỗi chủ quan do con người quên xả nước. Đồng thời, dòng chảy xả tự động liên tục còn hạn chế tối đa tình trạng đóng cặn bẩn, bảo vệ thành ống dẫn khỏi nguy cơ rỉ sét, rỗ vách và tăng hiệu suất trao đổi nhiệt cho các hệ thống sưởi, HVAC hay nồi hơi công nghiệp.

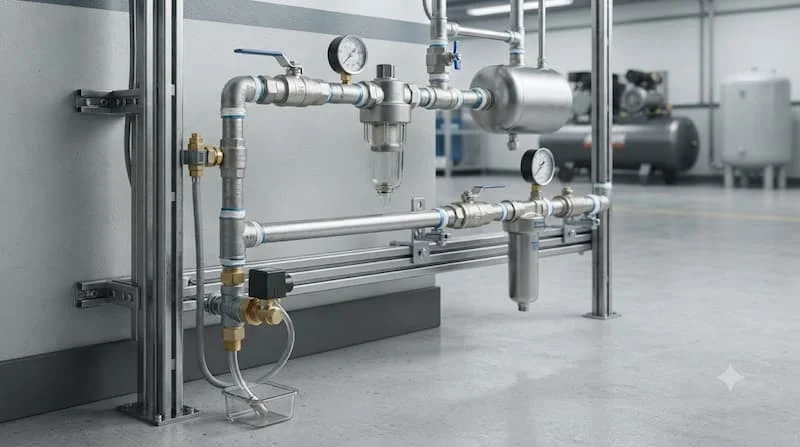

Ứng dụng thực tế của van xả nước tự động DN15

Sở hữu thiết kế nhỏ gọn cùng khả năng hoạt động độc lập bền bỉ, thiết bị này là cấu kiện không thể thiếu tại nhiều vị trí:

• Điểm cuối của các bình tích khí, máy nén khí, bộ lọc khí nén trong các xưởng sản xuất.

• Đường ống phân phối hơi nóng, thiết bị bẫy hơi tách nước ngưng của lò hơi công nghiệp.

• Hệ thống điều hòa trung tâm HVAC, đường ống tuần hoàn nước nóng lạnh của tòa nhà.

• Hệ thống xử lý nước cấp, thiết bị trao đổi nhiệt tách ẩm cục bộ trong các dây chuyền chế biến thực phẩm.

Khi nào nên sử dụng kích thước DN15?

Phân khúc kích cỡ DN15 được các chuyên gia khuyên dùng cho các kịch bản kỹ thuật cụ thể:

• Lắp đặt cho các đường ống nhánh có kích thước nhỏ dưới phi 21 mm hoặc các điểm xả cục bộ của thiết bị.

• Thích hợp cho các hệ thống khí nén và HVAC quy mô vừa và nhỏ, nơi lượng nước ngưng tụ hàng giờ ở mức vừa phải.

• Sử dụng cho các thiết bị dân dụng như bình nước nóng, máy lọc nước hoặc các cụm bẫy hơi nhỏ trong nhà máy dệt may, giặt là.

Những sai lầm thường gặp khi sử dụng van xả tự động

Việc thiếu kinh nghiệm trong khâu lựa chọn và lắp đặt có thể làm mất đi hoàn toàn tính năng tự động của thiết bị:

• Chọn sai thông số áp suất làm việc: Lắp van có định mức áp suất thấp hơn áp lực đỉnh của máy nén khí, gây ra hiện tượng rò rỉ liên tục hoặc nổ hỏng thân van.

• Không tiến hành vệ sinh lưới lọc định kỳ: Cặn bẩn, vảy hàn bám chặt vào bệ đỡ làm hở gioăng cao su, khiến van bị rò rỉ khí hoặc nước liên tục không thể đóng kín.

• Lắp đặt sai hướng mũi tên dòng chảy hoặc lắp nghiêng quả phao: Khiến phao cơ học bị kẹt, van không thể tự mở khi nước đầy hoặc không thể đóng lại sau khi xả.

• Không kiểm tra chất lượng nguồn nước: Sử dụng van thân đồng thông thường cho nguồn nước thải có tính axit nhẹ, khiến các chi tiết bên trong bị ăn mòn và hư hỏng nhanh chóng.

Cách khắc phục: Cần lắp đặt thêm một cụm van y lọc phía trước van xả tự động để chặn cặn bẩn và thực hiện quy trình kiểm tra xả thử thủ công mỗi tháng một lần.

Checklist lựa chọn van xả nước tự động DN15 chuẩn xác

Trước khi tiến hành mua sắm vật tư cho công trình, bộ phận kỹ thuật cần hoàn thành việc đối chiếu bộ checklist sau:

• Xác nhận chính xác đường ống kết nối tại điểm xả đạt tiêu chuẩn DN15 (1/2 inch).

• Khảo sát đặc tính chất lưu (nước ngưng khí nén, hơi nóng hay hóa chất) để chọn vật liệu đồng, inox hay gang.

• Kiểm tra thông số áp suất hoạt động đỉnh của hệ thống để chọn định mức PN thích hợp.

• Xác định nhiệt độ vận hành tối đa của dòng chảy để chọn chất liệu gioăng đệm chịu nhiệt.

• Lựa chọn kiểu xả cơ học dạng phao (tiết kiệm điện) hay dạng điện từ (xả khỏe, chống kẹt rác).

• Ưu tiên các thương hiệu sản xuất thiết bị ngành nước uy tín, có đầy đủ giấy chứng nhận CO-CQ minh bạch.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình gá lắp thiết bị vào mạng lưới đường ống cần tuân thủ nghiêm ngặt theo các bước kỹ thuật sau:

Bước 1: Ngắt hệ thống và xả áp tĩnh

Tiến hành khóa van chặn đầu nguồn và xả hết áp suất dư thừa trong đoạn ống chờ để đảm bảo an toàn tuyệt đối trước khi thao tác.

Bước 2: Làm sạch lòng đường ống dẫn

Xả trôi toàn bộ mạt sắt, cát bụi còn sót lại trong ống để tránh dị vật lọt vào làm rách gioăng làm kín của van mới.

Bước 3: Lắp đặt van đúng chiều dòng chảy

Quan sát kỹ ký hiệu mũi tên dập nổi trên thân van để lắp đúng hướng nước thoát ra ngoài. Lưu ý đối với van dạng phao, bắt buộc phải lắp theo phương thẳng đứng (góc nghiêng không quá 5 độ) để quả phao tự do dịch chuyển lên xuống.

Bước 4: Quấn băng keo cao su non và siết chặt ren

Quấn băng tan đều quanh đầu ren, tiến hành vặn van vào ống chờ và siết chặt vừa đủ lực bằng mỏ lết, tránh siết quá mạnh làm nứt cổ ren thân van.

Bước 5: Mở nước kiểm tra rò rỉ và chạy thử

Mở lại nguồn cấp nước và khí nén, quan sát các điểm nối ren xem có bị rò rỉ hay không. Theo dõi chu kỳ tự động mở xả của van khi nước bắt đầu tích tụ để đảm bảo hệ thống vận hành hoàn hảo.

Những lưu ý quan trọng khi sử dụng

Để thiết bị luôn hoạt động với độ nhạy bén cao nhất, người vận hành tuyệt đối không được sử dụng van vượt quá các thông số áp suất và nhiệt độ thiết kế của nhà sản xuất. Hãy thiết lập thói quen định kỳ tháo cốc lọc bẫy xả để vệ sinh cặn bẩn bám dính bên trong thân van. Khi phát hiện hiện tượng van xả nước liên tục không ngắt hoặc không tự động xả khi nước đầy, cần lập tức khóa van chặn bypass để tiến hành tháo ra kiểm tra, thay thế gioăng đệm hoặc quả phao nếu đã bị lão hóa cơ học, tránh làm ảnh hưởng đến tiến độ sản xuất của toàn nhà máy.

Câu hỏi thường gặp

Kích thước danh nghĩa DN15 của van tương đương với bao nhiêu inch và phi bao nhiêu?

Kích thước danh nghĩa DN15 tương đương với tiêu chuẩn hệ inch là 1/2" (nửa inch) và khớp nối trực tiếp với các đường ống nhựa, ống thép có đường kính ngoài quy chuẩn là phi 21 mm.

Thiết bị van xả nước tự động DN15 dạng phao có cần phải đấu nối nguồn điện để chạy không?

Không. Dòng van xả tự động dạng phao cơ hoạt động hoàn toàn dựa vào lực nâng thủy lực Archimedes của mực nước ngưng tự nhiên bên trong thân van để đóng mở đĩa chặn, vô cùng an toàn và tiết kiệm năng lượng.

Khi nào chúng ta nên ưu tiên chọn van xả bằng inox 304/316 thay vì van đồng?

Bạn nên chọn van xả chất liệu inox khi lắp đặt cho các hệ thống đường ống dẫn hóa chất, nước thải công nghiệp có tính ăn mòn cao, hoặc trong các nhà máy sản xuất yêu cầu tiêu chuẩn vệ sinh an toàn thực phẩm, y tế nghiêm ngặt. Van đồng sẽ phù hợp hơn cho các hệ thống khí nén và cấp nước sạch thông thường để tối ưu hóa chi phí.

Bao lâu thì đơn vị vận hành nên tiến hành tháo van ra bảo trì và vệ sinh một lần?

Tần suất bảo trì định kỳ lý tưởng là từ 3 đến 6 tháng một lần, phụ thuộc vào độ sạch của môi chất trong ống. Nếu hệ thống khí nén có nhiều dầu và mạt rỉ sét, bạn nên rút ngắn thời gian kiểm tra để tránh cặn bẩn bám làm kẹt cứng cơ cấu phao cơ học.

Tổng kết

Thiết bị van xả nước tự động dn15 khẳng định vị thế là giải pháp kỹ thuật thông minh, hiệu quả và kinh tế nhất để bảo vệ mạng lưới đường ống khỏi hiểm họa từ nước ngưng tụ. Việc nắm rõ cấu trúc cơ khí, các thông số nhiệt áp định mức cùng quy trình lắp đặt bảo dưỡng định kỳ sẽ giúp các nhà thầu cơ điện tối ưu hóa hiệu suất vận hành của hệ thống, giảm thiểu chi phí nhân công và triệt tiêu mọi rủi ro dừng máy do búa nước gây ra. Lựa chọn dòng sản phẩm đạt chuẩn chất lượng cao chính là chìa khóa để kiến tạo nên những công trình bền vững và an toàn tuyệt đối đối với van xả nước tự động dn15.
