Anti Siphon Valve: Thiết Bị Chống Hút Ngược Bảo Vệ An Toàn Nguồn Nước Sạch

Trong thiết kế hệ thống cấp nước dân dụng và công nghiệp, việc duy trì độ tinh khiết của nguồn nước là tiêu chuẩn tối thượng. Tuy nhiên, các sự cố tụt áp đột ngột trên đường ống chính do vỡ ống hoặc tắt bơm có thể tạo ra áp suất âm, kéo theo nguy cơ hút ngược nước bẩn từ bên ngoài vào mạng lưới. Để giải quyết rủi ro nhiễm độc này, việc ứng dụng van chống hút ngược là giải pháp kỹ thuật bắt buộc để bảo vệ dòng lưu chất. Thiết bị cơ khí thông minh này không chỉ cách ly hoàn toàn dòng nước bẩn mà còn đảm bảo an toàn sinh hoạt, giúp các công trình đáp ứng các tiêu chuẩn xây dựng khắt khe về an toàn vệ sinh dịch tễ.

Anti siphon valve là gì?

Dưới góc nhìn của các chuyên gia thủy lực, anti siphon valve là dòng van chống hút ngược được thiết kế chuyên dụng để ngăn chặn hiện tượng siphon xảy ra trong hệ thống đường ống. Thiết bị vận hành dựa trên cơ chế mở cửa thông khí để nạp không khí vào lòng ống khi xuất hiện áp suất âm, qua đó triệt tiêu lực hút chân không và ngăn không cho nước thải hoặc hóa chất quay trở lại nguồn nước sạch.

Vai trò cốt lõi của dòng van này là tạo ra một ranh giới an toàn tuyệt đối cho hệ thống nước sạch sinh hoạt tại các tòa nhà và khu dân cư. Khác với các thiết bị chặn dòng thông thường, van chống hút ngược giải quyết tận gốc hiện tượng chênh lệch áp suất bằng cách phá vỡ môi trường chân không. Chính vì khả năng ngăn ngừa ô nhiễm nguồn nước trên diện rộng, hầu hết các tiêu chuẩn xây dựng hiện đại như UPC hoặc IPC đều quy định bắt buộc phải lắp đặt thiết bị này tại các điểm liên kết nhạy cảm.

Cấu tạo và nguyên lý hoạt động

Sự phối hợp nhịp nhàng của các chi tiết cơ khí giúp thiết bị phản ứng tức thì trước sự biến động của áp suất đường ống bao gồm các bộ phận:

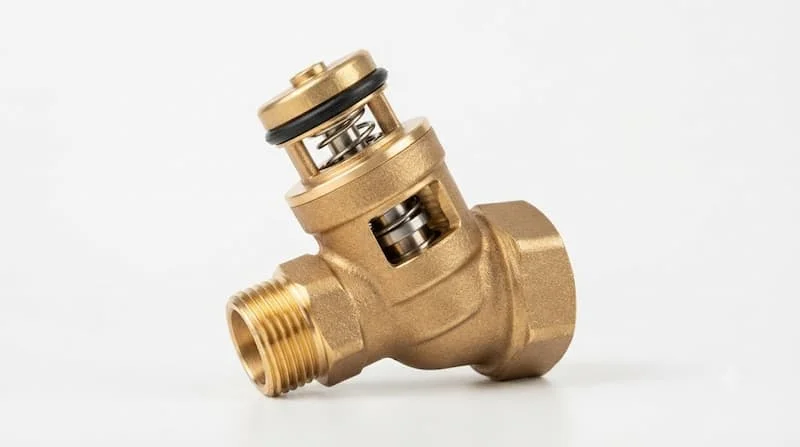

Cấu tạo anti siphon valve

• Thân van: Lớp vỏ bảo vệ bằng đồng thau, inox hoặc nhựa cao cấp chịu áp lực.

• Piston hoặc poppet: Lõi van chuyển động tịnh tiến để đóng mở các cửa chặn.

• Lò xo: Bộ phận tạo lực nén định thiên giúp phản hồi vị trí của piston.

• Cửa thông khí (air inlet): Các khe hở lộ thiên cho phép không khí tràn vào bên trong.

• Gioăng làm kín: Đệm cao su mềm đảm bảo van kín khít tuyệt đối khi đóng.

• Nắp bảo vệ: Che chắn cửa thông khí khỏi bụi bẩn và côn trùng từ bên ngoài.

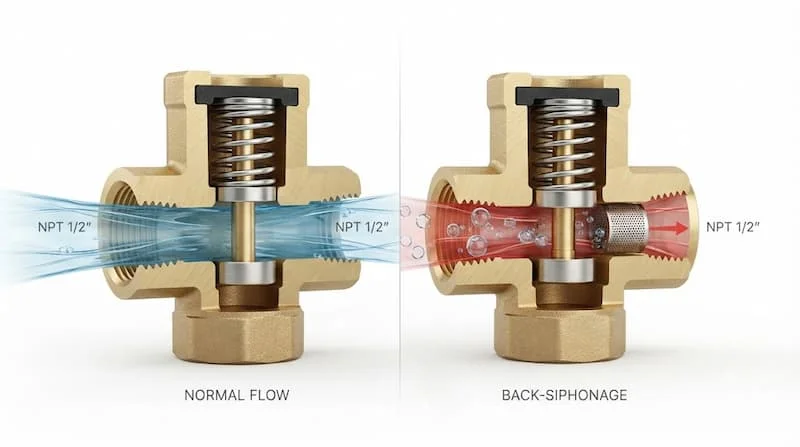

Nguyên lý hoạt động

Ở điều kiện áp suất bình thường hoặc khi dòng nước chảy đúng chiều, áp lực dương của dòng chất lưu sẽ đẩy cụm piston di chuyển lên trên, ép chặt vào gioăng để khóa kín các cửa thông khí, cho phép nước lưu thông tự do. Khi hệ thống xảy ra sự cố tụt áp dẫn đến áp suất âm, lực hút chân không kết hợp với lực đẩy của lò xo sẽ kéo piston dịch chuyển xuống dưới, mở toang cửa thông khí. Không khí từ môi trường ngay lập tức tràn vào lòng van, phá vỡ hiện tượng siphon và chặn đứng lực hút ngược dòng lưu chất bẩn. Khi áp suất hệ thống được phục hồi, áp lực nước lại đẩy piston lên để đóng cửa thông khí, đưa van về trạng thái hoạt động ban đầu.

Cơ chế nạp khí cơ học tự nhiên này là lý do vì sao van có thể bảo vệ nguồn nước một cách tuyệt đối mà không cần sử dụng bất kỳ nguồn điện hay hệ thống khí nén điều khiển nào. Việc hoạt động hoàn toàn tự động dựa trên quy luật chênh lệch áp suất giúp thiết bị loại bỏ hoàn toàn các rủi ro từ lỗi con người hoặc sự cố mất điện công trình, duy trì màng bảo vệ vĩnh cửu và kéo dài tuổi thọ vận hành cho toàn bộ hạ tầng kỹ thuật.

Các loại van chống hút ngược phổ biến

Để thích ứng với từng cấu trúc đường ống và mức độ độc hại của chất lưu, thiết bị được phân chia thành các chủng loại cấu hình sau:

• Atmospheric Vacuum Breaker (AVB): Dòng van chân không khí quyển có cấu trúc đơn giản nhất, chỉ được lắp ở hạ lưu của van chặn và không được chịu áp lực liên tục quá 12 giờ. Ưu điểm là giá thành rẻ nhưng nhược điểm là không dùng được cho hệ thống có áp suất tĩnh liên tục.

• Pressure Vacuum Breaker (PVB): Loại van phá chân không áp lực cao, được trang bị lò xo định thiên cho phép chịu áp suất tĩnh liên tục ở đầu vào, thích hợp cho hệ thống tưới tự động diện rộng.

• Hose Bib van chống hút ngược: Dòng van nhỏ gọn chuyên dụng vặn trực tiếp vào đầu vòi nước ngoài trời, ngăn nước ao hồ bị hút ngược vào nhà khi dùng vòi tưới.

• Anti Siphon Fill Valve: Cụm van phao thông minh tích hợp trong két nước bồn cầu, ngăn nước nhiễm bẩn trong bồn chứa chảy ngược vào đường ống sinh hoạt.

• Vacuum Relief Valve: Van xả chân không chuyên dùng để bảo vệ các bình nóng lạnh, bồn chứa khỏi nguy cơ móp méo do áp suất âm gây ra.

Thông số kỹ thuật cần quan tâm

Khi tiến hành bóc tách khối lượng và phê duyệt vật tư cho dự án, các kỹ sư cần rà soát kỹ các thông số định mức sau:

• Kích thước đường ống: Phổ biến từ các cỡ nhỏ phi 21 mm đến các trục ống công nghiệp cỡ lớn.

• Áp suất làm việc: Giới hạn áp lực dương tối đa mà thân van chịu được, thường đạt chuẩn từ 10 bar đến 16 bar.

• Nhiệt độ hoạt động: Định mức chịu nhiệt của gioăng đệm, cần chọn dòng chịu nhiệt cao nếu lắp cho hệ thống nước nóng.

• Vật liệu thân van: Ưu tiên đồng thau hoặc inox cho các vị trí ngoài trời để chống chịu tia UV và va đập cơ học.

• Kiểu kết nối và tiêu chuẩn sản xuất: Các dạng nối ren tiêu chuẩn NPT, BSP hoặc nối keo nhựa, đáp ứng chứng chỉ kiểm định an toàn backflow prevention.

So sánh van chống hút ngược và check valve

Việc nhầm lẫn giữa hai dòng thiết bị này rất dễ dẫn đến những sai sót nghiêm trọng trong bố trí mạch thủy lực:

• Về chức năng: Check valve (van một chiều) được chế tạo để ngăn dòng chảy ngược dựa trên cơ chế đóng đĩa chặn thuần túy, nhưng không có khả năng phá chân không. Van chống hút ngược ngoài việc chặn dòng còn chủ động nạp khí vào ống để triệt tiêu hoàn toàn lực hút siphon.

• Về khả năng chống hút ngược: Khi đệm kín của check valve bị hở nhẹ do bám cặn, lực hút chân không vẫn có thể kéo nước bẩn đi qua. Van chống hút ngược giải quyết triệt để rủi ro này bằng cách cắt đứt môi trường chân không.

• Về mặt bảo trì và chi phí: Van ngăn siphon có cấu trúc phức tạp hơn và đòi hỏi chi phí bảo trì định kỳ cao hơn van một chiều để đảm bảo các cửa thông khí không bị tắc nghẽn.

Kết luận: Bạn nên chọn check valve cho mục đích điều hướng dòng chảy thông thường ở trạm bơm, và bắt buộc phải lắp đặt van chống hút ngược tại các điểm cuối tiếp xúc trực tiếp với nguồn ô nhiễm như vòi tưới sân vườn hay bồn chứa hóa chất.

Vì sao van chống hút ngược quan trọng trong hệ thống nước?

Sự hiện diện của thiết bị này tại các dự án xây dựng mang lại những lợi ích thực tế liên quan trực tiếp đến sức khỏe cộng đồng:

Van đóng vai trò là lá chắn vững chắc giúp bảo vệ nguồn nước sạch khỏi nguy cơ ô nhiễm bởi các chất độc hại, thuốc trừ sâu từ thảm cỏ hoặc nước thải sinh hoạt. Việc lắp đặt thiết bị giúp công trình dễ dàng đáp ứng các quy chuẩn kỹ thuật nghiêm ngặt của cơ quan quản lý nhà nước, giảm thiểu tối đa các rủi ro pháp lý và chi phí đền bù y tế. Đồng thời, cơ chế xả air tự động còn giúp cân bằng áp lực, giảm thiểu các cú sốc áp suất âm làm móp méo thành ống dẫn.

Ứng dụng thực tế của van chống hút ngược

Nhờ năng lực cô lập dòng chảy ngược xuất sắc, thiết bị này được tích hợp tại nhiều hạng mục công trình:

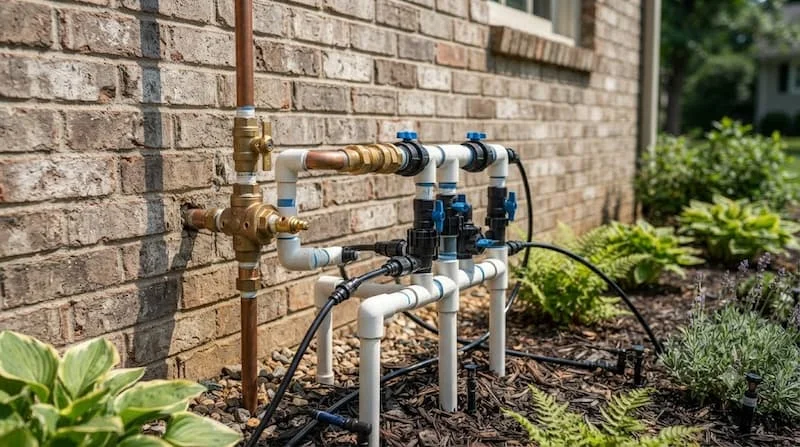

• Điểm đầu ra của các vòi nước ngoài trời, vòi rửa sân vườn tại các biệt thự, nhà phố.

• Trục cấp nước của hệ thống tưới cây tự động, tưới cảnh quan đô thị.

• Đường ống dẫn chất lưu trong các phòng thí nghiệm y tế, bệnh viện và nhà máy hóa chất.

• Cụm cấp nước cho hệ thống HVAC, tháp giải nhiệt và các thiết bị vệ sinh cao cấp.

Khi nào cần lắp anti siphon valve?

Doanh nghiệp và chủ đầu tư cần chỉ định thiết bị này vào các kịch bản thực địa cụ thể:

• Khi đường cống cấp nước có cao độ nằm thấp hơn mực nước của bể chứa hoặc bồn ngâm bên ngoài.

• Tại các vị trí đường ống cấp nước có nguy cơ tiếp xúc trực tiếp với hóa chất, chất tẩy rửa hoặc nước thải.

• Hệ thống tưới tiêu sử dụng phân bón hòa tan qua vòi phun áp lực.

• Các thiết bị đặc biệt có kết nối nguồn nước trực tiếp yêu cầu chứng chỉ an toàn chống hút ngược cao.

Những sai lầm thường gặp khi sử dụng van chống hút ngược

Việc chủ quan trong khâu thi công và chọn lựa chủng loại vật tư rất dễ làm vô hiệu hóa công năng bảo vệ của thiết bị:

• Chọn sai phân khúc van: Sử dụng van phá chân không khí quyển (AVB) lắp trước van chặn, khiến thiết bị phải chịu áp lực liên tục dẫn đến hỏng gioăng rò rỉ nước.

• Lắp đặt sai cao độ và vị trí: Lắp van thấp hơn điểm xả cao nhất của hệ thống tưới, làm nước tràn ra ngoài qua cửa thông khí.

• Không tiến hành bảo trì: Bỏ qua việc kiểm tra khiến bụi bẩn, côn trùng làm tổ b bịt kín các khe hở air inlet, làm mất năng lực nạp khí phá siphon.

• Dụng thay thế hoàn toàn cho check valve ở những vị trí cần ngăn dòng chảy ngược áp lực cao, gây hư hỏng cơ cấu piston bên trong.

Checklist lựa chọn anti siphon valve chuẩn xác

Trước khi tiến hành đặt hàng vật tư, bộ phận thu mua cần hoàn thành việc đối chiếu các tiêu chí kỹ thuật sau:

• Xác định rõ môi trường lưu chất sử dụng là nước sinh hoạt hay có chứa hóa chất.

• Chọn đúng kích thước DN đường kính ren trùng khớp với đầu vòi hoặc ống chờ.

• Khảo sát áp suất tĩnh tối đa của hệ thống để chọn định mức áp suất van phù hợp.

• Lựa chọn chất liệu vỏ van tương thích với điều kiện thời tiết ngoài trời hoặc trong nhà.

• Kiểm tra chứng chỉ tiêu chuẩn kỹ thuật về an toàn nguồn nước của sản phẩm.

• Đặt mua hàng từ các đại lý phân phối uy tín để đảm bảo năng lực bảo trì, thay thế phụ kiện.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình lắp ráp thiết bị vào đường ống cần tuân thủ nghiêm ngặt các bước cơ khí tiêu chuẩn sau:

1. Tiến hành khóa van chặn tổng để ngắt hoàn toàn nguồn nước cấp vào hệ thống.

2. Kiểm tra chiều dòng chảy, lắp van đứng hướng theo đúng ký hiệu mũi tên đúc trên thân vỏ.

3. Đảm bảo vị trí các cửa thông khí nằm quay lên trên và cao hơn mặt đất tối thiểu 15 cm, không bị che chắn bởi đất đá hay vật cản.

4. Quấn băng tan vào đầu ren, tiến hành siết chặt van vào ống và mở nước để kiểm tra rò rỉ.

5. Định kỳ 6 tháng một lần, tháo nắp bảo vệ để vệ sinh các khe hở thông khí, kiểm tra độ đàn hồi của gioăng cao su bên trong.

Những lưu ý quan trọng khi sử dụng

Để thiết bị luôn ở trạng thái sẵn sàng bảo vệ cao nhất, người vận hành cần lưu ý tuyệt đối không được che kín hoặc sơn đè lên các lỗ thông khí của van. Tránh việc lắp đặt van ngược chiều dòng chảy vì sẽ gây tắc nghẽn toàn bộ mạch nước. Đối với các khu vực có mùa đông lạnh giá, cần chủ động xả hết nước trong lòng van trước khi có băng giá để tránh hiện tượng nước đóng băng làm nứt vỡ thân van. Không vận hành hệ thống vượt quá áp suất định mức của nhà sản xuất để bảo vệ vẹn toàn cơ cấu lò xo bên trong.

Câu hỏi thường gặp

Thiết bị anti siphon valve có phải là van một chiều thông thường không?

Không. Van một chiều thông thường chỉ chặn dòng dựa trên áp lực ngược cơ học. Van chống hút ngược ngoài chức năng chặn dòng còn có hệ thống cửa thông khí chủ động nạp không khí vào lòng ống để triệt tiêu lực hút chân không siphon, mang lại cấp độ bảo vệ an toàn nguồn nước cao hơn rất nhiều.

Thiết bị này vận hành đóng mở dựa trên nguyên lý cốt lõi nào?

Van hoạt động hoàn toàn tự động dựa vào quy luật chênh lệch áp suất. Áp lực nước dương sẽ giữ van đóng kín cửa khí, và khi xuất hiện áp suất âm (lực hút chân không), hệ thống lò xo và piston sẽ tự động mở cửa khí để không khí tràn vào phá vỡ lực hút ngược.

Chúng ta có cần thiết phải lên lịch trình bảo trì định kỳ cho dòng van này không?

Rất cần thiết. Do đặc thù có các cửa thông khí lộ thiên ra môi trường, van cần được kiểm tra vệ sinh tối thiểu mỗi năm một lần để loại bỏ bụi bẩn, lá cây hoặc côn trùng làm tổ, bảo đảm cửa khí luôn thông thoáng khi có sự cố tụt áp.

Tổng kết

Thiết bị anti siphon valve khẳng định vị thế là giải pháp kỹ thuật không thể thiếu để kiến tạo nên một hệ thống cấp nước an toàn, bền vững và hợp quy chuẩn. Việc thấu hiểu chi tiết từ kết cấu cấu tạo, nguyên lý vận hành tự động đến các bước lắp đặt định vị cửa khí chuẩn xác sẽ giúp các nhà thầu tối ưu hóa hoàn toàn năng lực bảo vệ nguồn nước, triệt tiêu mọi rủi ro nhiễm bẩn chất lưu và bảo toàn sức khỏe cho người sử dụng. Lựa chọn dòng sản phẩm chính hãng chính là sự đầu tư thông minh cho một hạ tầng công trình kiên cố đối với anti siphon valve.
