Báo Giá Van Ngăn Triều D1000 Chính Hãng – Tối Ưu Kỹ Thuật Và Chi Phí Cho Công Trình Thủy Lợi

Trong các dự án tiêu thoát nước quy mô lớn và phòng chống ngập lụt đô thị, việc bảo vệ hệ thống hạ tầng trước áp lực triều cường là một nhiệm vụ sống còn. Để xử lý triệt để dòng chảy ngược từ các cửa sông, cửa biển mà vẫn tối ưu hóa được ngân sách đầu tư, các kỹ sư và nhà thầu luôn cần một giải pháp cơ khí bền bỉ cùng bảng báo giá van ngăn triều D1000 chi tiết, minh bạch. Phân khúc thiết bị kích thước lớn này không chỉ yêu cầu nghiêm ngặt về độ chính xác gia công mà còn đòi hỏi các tính toán kỹ thuật khắt khe về áp suất ngược. Lựa chọn đúng chủng loại vật tư ngay từ đầu giúp doanh nghiệp vận hành công trình trơn tru, loại bỏ nguy cơ ngập lụt tràn lan và tối ưu hóa tổng chi phí sở hữu tài sản cho chủ đầu tư đối với báo giá van ngăn triều d1000.

Van ngăn triều D1000 là gì?

Dưới góc nhìn của các chuyên gia hạ tầng thủy lợi, van ngăn triều D1000 là dòng van cửa lật một chiều chuyên dụng có kích thước đường kính danh nghĩa quy chuẩn là DN1000 (tương đương 1000 mm hoặc 40 inch). Thiết bị này được chế tạo để lắp đặt trực tiếp tại các cửa xả cuối cùng của hệ thống cống ngầm, trạm bơm tiêu úng hoặc các kênh mương thoát nước trục chính với vai trò cốt lõi là xả nước một chiều và chặn dòng ngược.

Ý nghĩa của thông số D1000 chỉ ra rằng đây là thiết bị cơ khí hạng nặng, phục vụ riêng cho các điểm xả có lưu lượng thoát nước cực lớn. Điểm ưu việt của dòng van cửa lật ngăn triều này là đặc điểm làm việc hoàn toàn tự động dựa trên quy luật chênh lệch áp suất thủy tĩnh tự nhiên. Khi nước bên trong đường ống tích tụ đủ lực đẩy, cánh van sẽ tự động lật mở để xả chất lưu ra ngoài môi trường. Ngược lại, khi mực nước sông bão hòa dâng cao hơn vách xả, chính trọng lực cánh van kết hợp áp lực nước đẩy ngược sẽ ép chặt đĩa van vào gioăng đệm, tạo ra chốt chặn cách ly hoàn hảo ngăn nước tràn ngược vào đô thị.

Cấu tạo và nguyên lý hoạt động

Mối liên kết cơ học bền vững giúp cấu kiện cơ khí phân khúc lớn này chịu được tải trọng thủy lực va đập liên tục gồm các chi tiết sau:

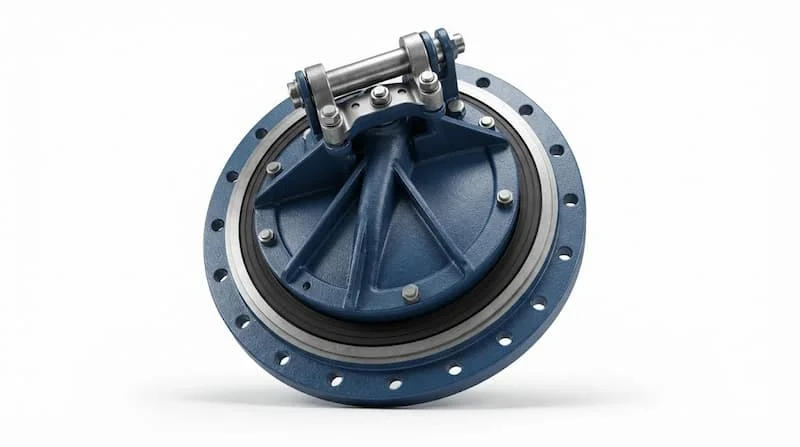

Cấu tạo van ngăn triều D1000

• Thân van: Khung vành hình tròn bằng kim loại đúc dày hoặc polyme, là điểm tựa chịu lực ép chính.

• Cánh cửa lật: Tấm đĩa chặn lớn đường kính 1000 mm, chuyển động dao động góc quanh trục cố định.

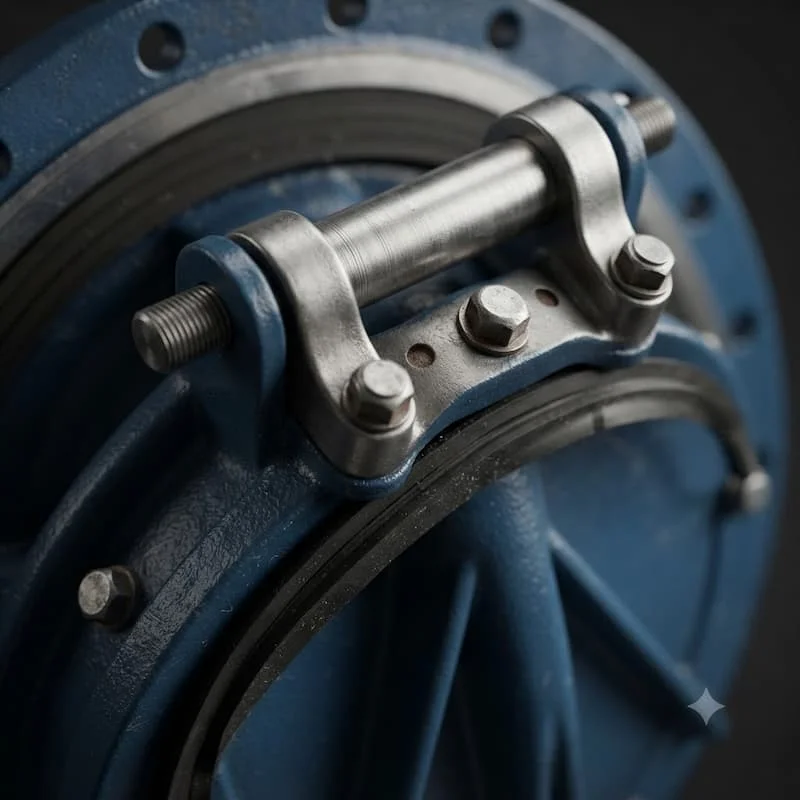

• Trục bản lề và bản lề chịu lực: Hệ thống gối đỡ cơ khí tải trọng cao ở đỉnh van, đảm bảo cánh van chuyển động mượt mà.

• Gioăng cao su EPDM/NBR: Hệ thống gioăng đệm kháng mặn bọc quanh vành chặn, giúp van bít kín khít tuyệt đối.

• Khung mặt bích: Điểm gia cố có đục lỗ bu lông quy chuẩn để liên kết chắc chắn vào đầu ống chờ.

Nguyên lý hoạt động

Khi lưu chất di chuyển theo chiều thoát tự nhiên từ trong lòng cống ra ngoài, động năng và áp suất dòng nước sẽ thắng trọng lượng cánh cửa lật, đẩy đĩa van nâng lên tạo khoảng trống cho nước thoát tự do. Khi xuất hiện nước triều dâng hoặc các đợt sóng dội ngược từ phía ngoài sông vào, áp lực nước đối lưu sẽ đẩy ngược vách cánh van, ép chặt nó vào lớp gioăng cao su EPDM/NBR ở khung thân, b bịt kín lỗ cống lập tức.

Sở dĩ dòng van chống triều D1000 này hoạt động không cần nguồn điện hay khí nén là nhờ việc ứng dụng nguyên lý cân bằng áp suất tự động của dòng chất lưu để tự dịch chuyển đĩa chặn. Kích thước lớn DN1000 thường được chỉ định cho các công trình lớn là vì diện tích mặt cắt ngang của lòng van rộng tới gần 0.8 mét vuông, cho phép giải phóng một khối lượng nước mưa khổng lồ trong thời gian ngắn, giúp các trạm bơm tiêu lũ thoát nước kịp thời mà không gây nghẽn dòng thủy lực.

Những yếu tố ảnh hưởng đến báo giá van ngăn triều D1000

Khi nhận các hồ sơ thầu, chủ đầu tư thường thắc mắc vì sao cùng một quy cách DN1000 nhưng bảng báo giá van ngăn triều D1000 giữa các phương án lại có sự chênh lệch đáng kể, đôi khi lên tới vài chục triệu đồng. Điều này được quyết định trực tiếp bởi cấu hình kỹ thuật cụ thể của thiết bị:

Tiêu chí đầu tiên tác động lớn nhất đến báo giá van ngăn triều d1000 là vật liệu chế tạo (gang đúc, inox, nhựa HDPE hay composite). Kế đến là thông số độ dày thân van và độ dày cánh chặn để chịu được áp suất thiết kế của mực nước sông đỉnh. Tiêu chuẩn đục lỗ mặt bích (JIS, DIN, BS) và yêu cầu xử lý chống ăn mòn bề mặt cũng cấu thành nên chi phí sản xuất. Ngoài ra, việc chủ đầu tư yêu cầu gia công cơ khí chính xác theo bản vẽ thiết kế riêng biệt tại công trường, cùng với uy tín thương hiệu và nguồn gốc xuất xứ của vật tư (hàng nhập khẩu nguyên chiếc hay gia công nội địa) sẽ làm biến động tổng ngân sách mua sắm vật tư rất rõ rệt đối với báo giá van ngăn triều d1000.

Thông số kỹ thuật van ngăn triều D1000

Quy trình thẩm định và duyệt mẫu vật tư cho các dự án thủy lợi yêu cầu rà soát nghiêm túc các thông số định mức cơ lý sau của thiết bị:

• Đường kính danh nghĩa: Định chuẩn chính xác DN1000 (Flap valve DN1000).

• Áp suất làm việc và áp suất ngược: Mức giới hạn tải tĩnh (thường từ 0.5 bar đến 2 bar), đảm bảo cánh van không bị nứt vỡ khi chịu cột nước triều cao nhiều mét ép vào vách.

• Nhiệt độ hoạt động: Phù hợp môi trường tự nhiên, dải dao động từ âm 10 độ C đến 60 độ C.

• Vật liệu gioăng và tiêu chuẩn mặt bích: Hệ gioăng cao su chịu mài mòn NBR/EPDM phối hợp chuẩn bích BS PN10/PN16 hoặc JIS 10K.

• Tiêu chuẩn sản xuất: Đáp ứng đầy đủ các tiêu chuẩn kiểm định cơ khí quốc tế về độ kín thủy lực và chống rỉ sét của dòng van một chiều cống.

So sánh các vật liệu van ngăn triều D1000

Bảng đối chiếu cơ lý dưới đây giúp các nhà thầu lựa chọn cấu hình vật liệu tối ưu nhất cho từng tọa độ địa lý công trình:

Kết luận: Bạn nên ưu tiên chọn van chất liệu inox hoặc composite/HDPE cho các công trình đê biển, vùng ngập mặn xâm thực để có tuổi thọ dài lâu. Đối với các hệ thống cống thoát nước mưa nội đồng vùng nước ngọt, van thân gang đúc là phương án kinh tế giúp tối ưu hóa tổng dự toán.

Vì sao không nên chỉ chọn van theo giá rẻ?

Trong công tác đấu thầu vật tư ngành nước, việc chọn mua các dòng cửa van chống ngập D1000 dựa hoàn toàn vào tiêu chí giá rẻ luôn ẩn chứa những hệ lụy kỹ thuật cực kỳ nguy hiểm.

Các dòng van giá rẻ thường bị nhà sản xuất cắt giảm độ dày vách kim loại hoặc sử dụng các mác thép phế liệu chất lượng kém, dẫn đến cốt trục bản lề dễ bị vặn vẹo, rỉ sét sau một thời gian ngắn ngâm nước. Hệ quả là cánh van bị xệ, mất đi độ bít kín khít lý tưởng, tạo điều kiện cho nước triều cường luồn lách qua khe hở rò rỉ ngược vào nội đô.

Ví dụ thực tế: Tại một dự án thi công cống thoát nước đô thị ven sông, nhà thầu đã chủ động thay thế mẫu van cửa lật D1000 inox theo thiết kế bằng một phương án van gang giá rẻ không rõ nguồn gốc để cắt giảm chi phí. Chỉ sau đúng một mùa lũ, phần trục bản lề do chế tạo từ thép tạp chất đã bị rỉ sét kẹt cứng, khiến cánh van nặng 1000 mm không thể tự đóng sập lại khi triều cường dâng. Nước sông cuồn cuộn tràn ngược vào hệ thống cống ngầm, gây ngập úng nghiêm trọng cho toàn bộ khu dân cư phía trong. Nhà thầu sau đó đã buộc phải chịu toàn bộ chi phí thuê thợ lặn, đục bỏ bệ cống để thay thế bằng một cụm van cửa lật ngăn triều inox đạt chuẩn với chi phí sửa chữa phát sinh gấp 5 lần giá trị chiếc van ban đầu.

Ứng dụng thực tế của van ngăn triều D1000

Với khẩu độ lòng van lên tới 1000 mm, dòng cấu kiện này là mắt xích quan trọng tại các hạ tầng kỹ thuật lớn:

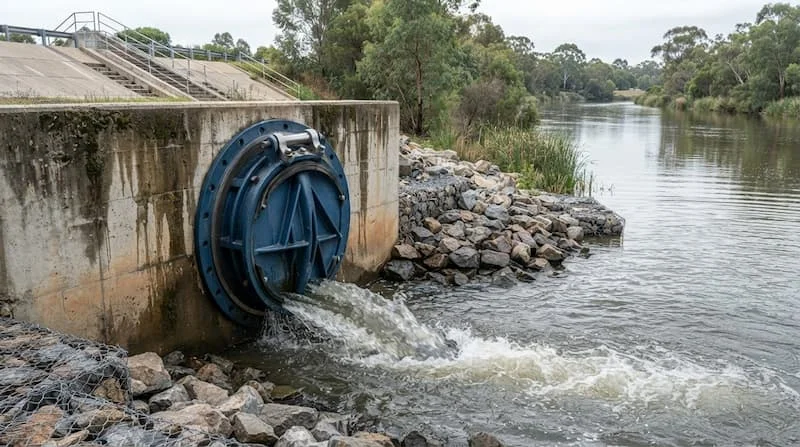

• Các điểm xả cuối cùng của hệ thống cống thoát nước đô thị, cống thoát nước mưa tại các thành phố lớn.

• Cửa xả nước thô của các trạm bơm tiêu úng chống ngập, nhà máy xử lý nước thải tập trung.

• Hệ thống kênh mương tiêu lũ, các cửa xả sông nhánh dẫn ra trục sông chính.

• Công trình đê biển ngăn mặn, các dự án thủy lợi điều tiết nước nội đồng quy mô vùng.

Khi nào nên lựa chọn van D1000?

Kích thước thiết bị van cửa lật D1000 này được các chuyên gia tư vấn thiết kế chỉ định cụ thể cho các trường hợp:

• Khi thiết kế tiết diện của lòng đường ống thoát nước hoặc lỗ cống tròn thu nước đạt đúng quy cách phi 1000 mm.

• Yêu cầu năng lực tiêu thoát chất lưu của lưu vực rất lớn, đòi hỏi lòng van thông suốt hoàn toàn để tránh nghẽn mạch dòng chảy khi mưa bão.

• Công trình nằm tại các khu vực nhạy cảm địa lý thường xuyên phải gánh chịu các đợt triều cường đỉnh dâng cao đột ngột.

Những sai lầm thường gặp khi mua van ngăn triều D1000

Để đảm bảo hiệu quả nghiệm thu kỹ thuật, người phụ trách thu mua cần chủ động phòng tránh các lỗi phổ biến sau:

• Chỉ quan tâm đến đơn giá thấp nhất mà bỏ qua việc đối chiếu độ dày vách thân và quy cách chất liệu gioăng đệm cao su.

• Lựa chọn sai cấu hình vật liệu, lắp đặt van gang thông thường không có lớp sơn phủ bảo vệ chịu mặn vào các cửa cống xả trực biển.

• Không kiểm tra tiêu chuẩn đục lỗ mặt bích, dẫn đến việc van giao đến công trường không thể đồng bộ bắt vít vào mặt bích thép đã hàn sẵn của ống chờ.

• Bỏ qua khâu yêu cầu nhà cung cấp xuất trình đầy đủ các chứng chỉ chất lượng CO-CQ, giấy chứng nhận thử áp lực tĩnh tại xưởng trước khi xuất kho.

Checklist chọn mua báo giá van ngăn triều d1000 chuẩn xác

Hãy hoàn thành bộ checklist rà soát kỹ thuật dưới đây trước khi ký kết hợp đồng đặt hàng thiết bị:

• Xác minh chính xác đường kính lòng cống thu đạt quy chuẩn DN1000.

• Khảo sát thực địa tính chất nguồn nước là nước ngọt thuần túy hay nước lợ nhiễm mặn.

• Quyết định chủng loại vật liệu chế tạo tối ưu (van cửa lật D1000 inox, gang hay composite).

• Đối chiếu thông số lỗ bu lông mặt bích bảo đảm trùng khớp hoàn toàn với tiêu chuẩn ống hiện trạng.

• Kiểm tra thông số áp suất ngược đỉnh mà cánh van phải chịu đựng khi thủy triều đạt mức max.

• Yêu cầu nhà cung ứng đính kèm đầy đủ bộ hồ sơ chứng chỉ chất lượng CO-CQ hợp pháp.

• Lựa chọn các nhà sản xuất có năng lực gia công cơ khí chính xác cao và có chính sách bảo hành dài hạn.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình thi công gá lắp cụm van chống triều D1000 đòi hỏi sự hỗ trợ của thiết bị nâng hạ và tuân thủ các bước sau:

Bước 1: Khảo sát và làm sạch miệng cống

Sử dụng cẩu chuyên dụng để đưa cụm van vào vị trí, tiến hành mài phẳng bề mặt bê tông hoặc vách ống chờ, loại bỏ hoàn toàn các cặn bám bẩn.

Bước 2: Định vị hướng dòng chảy thủy lực

Xác định chính xác hướng mở hắt ra của cánh cửa lật, bảo đảm chiều mở phải hướng từ trong cống thoát ra ngoài sông.

Bước 3: Siết bu lông mặt bích đúng lực cơ học

Đặt gioăng đệm cao su EPDM vào giữa vách nối, tiến hành bắt các bu lông inox vòng quanh mặt bích và siết đều tay theo sơ đồ đối xứng để tránh làm vênh vành van.

Bước 4: Kiểm tra độ bít kín khít của gioăng

Quan sát toàn bộ mép viền tiếp xúc của cánh chặn, bảo đảm đệm cao su được ép chặt đều, không có khe hở cơ học lọt sáng.

Bước 5: Tổ chức vệ sinh và bảo trì định kỳ

Thiết lập kế hoạch 3 đến 6 tháng một lần cử công nhân dọn sạch rác thải, cành cây, túi nilon mắc kẹt ở chân van, tra mỡ bôi trơn bảo vệ hệ thống bản lề chịu lực.

Những lưu ý trước khi yêu cầu báo giá van ngăn triều D1000

Để nhận được một bảng báo giá van ngăn triều D1000 tối ưu và chính xác nhất từ đơn vị sản xuất, quý khách hàng cần chuẩn bị đầy đủ các thông tin nền tảng sau. Hãy cung cấp chính xác kích thước đường kính phủ bì và kiểu lắp đặt mong muốn (lắp mặt bích tròn hay gắn vách tường bê tông vuông). Xác định rõ môi trường nước vận hành thực tế để nhà máy lựa chọn mác inox 304 hay inox 316 phù hợp. Nếu công trình có các yêu cầu kỹ thuật đặc thù, hãy chủ động gửi kèm bản vẽ thiết kế chi tiết để kỹ sư nhà máy tính toán khối lượng gia công chuẩn xác. Cuối cùng, hãy làm rõ yêu cầu về thời gian tiến độ giao hàng và các điều kiện bảo hành sản phẩm để hai bên đồng bộ phương án triển khai.

Câu hỏi thường gặp

Một bộ van ngăn triều D1000 hiện nay có giá khoảng bao nhiêu trên thị trường?

Đơn giá của thiết bị không cố định mà dao động rất rộng từ vài chục triệu đến hơn trăm triệu đồng, phụ thuộc hoàn toàn vào cấu hình vật liệu đúc (gang, inox hay composite) và độ dày thiết kế chịu áp suất ngược của cánh van.

Những thông số cốt lõi nào ảnh hưởng trực tiếp đến giá trị bảng báo giá van ngăn triều D1000?

Giá thành báo giá van ngăn triều d1000 thiết bị được quyết định bởi vật liệu chế tạo thân van, tiêu chuẩn mặt bích đúc, độ dày vách cánh chặn, yêu cầu gia công cơ khí theo bản vẽ riêng và nguồn gốc xuất xứ của các phụ kiện bản lề đi kèm.

Đối với công trình cống xả vùng ven biển thì nên ưu tiên chọn van chất liệu gang hay inox?

Tại vùng ven biển chịu ảnh hưởng của nước mặn và sóng lớn, bạn tuyệt đối nên đầu tư dòng van ngăn triều D1000 chất liệu inox 304/316 hoặc nhựa Composite chịu lực chịu mặn tốt để ngăn chặn rủi ro rỉ sét, mục nát vách van. Van gang chỉ nên giới hạn dùng cho vùng nước ngọt sâu trong nội địa.

Nhà máy có hỗ trợ sản xuất và gia công thiết bị theo bản vẽ thiết kế riêng biệt của công trường không?

Hoàn toàn được. Các đơn vị chế tạo cơ khí chuyên nghiệp luôn sẵn sàng tiếp nhận bản vẽ kỹ thuật chi tiết từ phía nhà thầu để tiến hành hiệu chỉnh khuôn đúc, gia công chính xác các biên dạng mặt bích đặc thù phù hợp thực địa.

Tần suất định kỳ bao lâu thì chúng ta cần tổ chức nạo vét, bảo dưỡng trục van ngăn triều?

Đơn vị quản lý vận hành hạ tầng nên duy trì lịch kiểm tra súc rửa van tối thiểu 6 tháng một lần để dọn sạch các loại rác trôi sông bám dính vào bệ van, đảm bảo cánh cửa luôn đóng kín hoàn toàn khi triều dâng.

Tổng kết

Thiết bị van ngăn triều D1000 chính là giải pháp công trình chiến lược giúp bảo vệ toàn vẹn mạng lưới thoát nước trục chính khỏi hiểm họa từ các đợt triều cường đỉnh khắc nghiệt. Việc thấu hiểu chi tiết từ kết cấu cơ học, các yếu tố cấu thành chi phí vật tư đến quy trình siết bu lông mặt bích đúng kỹ thuật sẽ giúp các nhà thầu tối ưu hóa dự toán ngân sách, loại bỏ hoàn toàn các sự cố kẹt rác rò rỉ và bảo toàn tuổi thọ vận hành hàng chục năm cho công trình. Đầu tư dòng sản phẩm chất lượng cao ngay từ khâu phê duyệt hồ sơ thầu chính là bước đi bền vững để kiến tạo nên những hạ tầng chống ngập kiên cố, mang lại sự an tâm tuyệt đối cho cộng đồng đối với báo giá van ngăn triều d1000.
