5 16 Ball Valve: Giải Pháp Nhỏ Gọn Cho Hệ Thống Khí Nén Và Chất Lỏng Công Nghiệp

Vì sao nhiều hệ thống nhỏ sử dụng 5 16 ball valve?

Trong các hệ thống khí nén và chất lỏng công nghiệp quy mô nhỏ, việc lựa chọn thiết bị không chỉ đơn thuần là vấn đề về công suất mà còn là sự tối ưu hóa không gian và hiệu suất vận hành. Các hệ thống này, thường thấy trong các máy móc tự động hóa, thiết bị phòng lab, hoặc các đường nhánh trong nhà máy, yêu cầu các thiết bị điều khiển dòng chảy có đặc điểm: đóng mở nhanh, độ kín cao, và đặc biệt là tiết kiệm không gian lắp đặt tối đa.

[Bổ sung Internal Link đến bài viết về "Tối ưu hóa không gian trong thiết kế hệ thống mini công nghiệp" tại đây]

Hậu quả của việc dùng sai kích thước

Nhiều người có xu hướng sử dụng các loại van có kích thước lớn hơn mức cần thiết cho các hệ thống nhỏ vì lý do "cho chắc chắn" hoặc do sự phổ biến của các kích thước lớn. Tuy nhiên, việc này dẫn đến những hậu quả không mong muốn:

• Giảm hiệu suất vận hành: Van lớn hơn mức cần thiết sẽ tạo ra lực cản dòng chảy lớn, làm giảm áp suất và hiệu suất của toàn hệ thống.

• Dễ rò rỉ: Các mối nối kích thước không khớp là nguyên nhân hàng đầu gây ra rò rỉ, lãng phí tài nguyên và ảnh hưởng đến an toàn.

• Khó bảo trì: Không gian lắp đặt chật hẹp khiến việc bảo trì, thay thế các van lớn trở nên vô cùng khó khăn.

Lựa chọn phổ biến nhờ thiết kế nhỏ gọn

Chính vì những lý do trên, 5/16 ball valve (van bi 5/16 inch hoặc mini ball valve) đã trở thành một lựa chọn phổ biến và đáng tin cậy. Loại van này được thiết kế nhỏ gọn, bền bỉ, mang lại khả năng đóng mở dòng chảy nhanh chóng và chính xác, đồng thời đảm bảo độ kín cao trong một không gian hạn chế.

5/16 ball valve là gì?

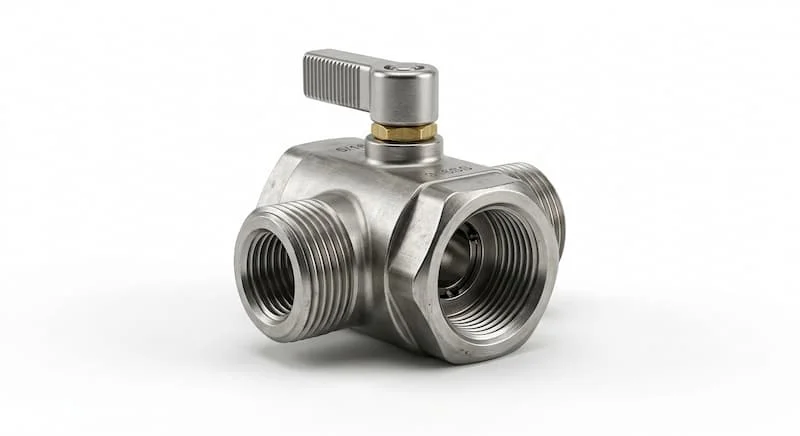

5/16 ball valve (hay van bi 5/16 inch, mini ball valve, hoặc shut off valve) là một loại van bi nhỏ gọn được thiết kế để kiểm soát dòng chảy của khí và chất lỏng trong các hệ thống đường ống có kích thước kết nối danh nghĩa là 5/16 inch. Thiết bị này hoạt động theo cơ chế đóng mở nhanh, giúp người dùng dễ dàng tắt hoặc mở dòng chảy chỉ bằng một thao tác xoay nhẹ tay gạt.

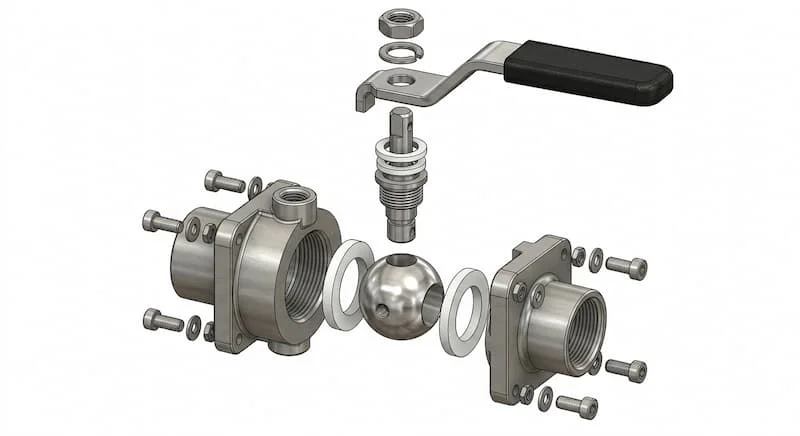

Về mặt cấu tạo, van bi 5/16 inch có thiết kế cơ bản gồm thân van, bi van bằng kim loại (thường là inox hoặc đồng), tay gạt để vận hành, và bộ phận seat sealing (vòng đệm kín) để ngăn chặn rò rỉ.

Nguyên lý hoạt động của 5/16 ball valve

Nguyên lý hoạt động của van bi vô cùng đơn giản nhưng hiệu quả, dựa trên chuyển động quay của bi van:

1. Vận hành quarter-turn: Để đóng hoặc mở van hoàn toàn, người dùng chỉ cần xoay tay gạt 90 độ (quarter-turn operation).

2. Mở dòng chảy: Khi tay gạt ở vị trí mở (thường song song với đường ống), bi van sẽ xoay sao cho lỗ xuyên tâm trên bi trùng với hướng dòng chảy, cho phép lưu chất đi qua.

3. Đóng dòng chảy: Khi xoay tay gạt 90 độ, bi van sẽ xoay, làm cho lỗ xuyên tâm vuông góc với hướng dòng chảy, ngăn chặn lưu chất đi qua.

Lợi thế của thiết kế xoay 90 độ

Thiết kế này mang lại những ưu điểm vượt trội so với các loại van khác:

• Đóng mở nhanh: Thao tác quarter-turn nhanh hơn nhiều so với việc xoay nhiều vòng ở các loại van khác (ví dụ: globe valve).

• Độ kín cao: Bi van tiếp xúc chặt chẽ với vòng đệm kín, tạo ra độ kín cao, ngăn chặn rò rỉ ngay cả khi áp suất thay đổi.

Cấu tạo chi tiết của 5/16 ball valve

Để đạt được hiệu suất và độ bền cao trong thiết kế nhỏ gọn, 5/16 ball valve (industrial flow valve) có cấu tạo chi tiết gồm các bộ phận cốt lõi:

• Valve body: Là phần thân van chịu lực, thường được làm từ các vật liệu bền bỉ để chịu áp suất.

• Ball: Là bi van, bộ phận trực tiếp đóng mở đường chảy. Bi van có thể là full port (lỗ rỗng bằng kích thước đường ống) hoặc standard port để tối ưu hóa lưu lượng.

• Stem: Là trục van nối tay gạt với bi van, truyền chuyển động quay.

• Seat: Là vòng đệm kín (valve sealing). Vai trò của seat sealing vô cùng quan trọng, quyết định độ kín của van.

• Handle: Là tay gạt, dùng để vận hành van.

Các loại 5 16 ball valve phổ biến hiện nay

Van bi 5/16 inch rất đa dạng để phù hợp với từng ứng dụng cụ thể. Chúng thường được phân loại dựa trên các tiêu chí sau:

Theo vật liệu:

• Đồng (Brass ball valve): Phổ biến nhất cho các ứng dụng khí nén và nước thường, giá thành hợp lý.

• Inox 304 (Stainless steel mini valve): Cho các ứng dụng yêu cầu độ bền cao, chống gỉ.

• Inox 316 (Stainless steel ball valve): Cho các ứng dụng ăn mòn, hóa chất.

• Thép carbon: Cho các ứng dụng áp suất cao, nhiệt độ thấp.

Theo kết nối:

• Ren (Threaded ball valve): Cho các ứng dụng ren trong hoặc ren ngoài.

• Compression fitting (Van bi compression fitting): Cho các ứng dụng ống đồng hoặc ống nhựa mềm.

• Push-to-connect: Cho các ứng dụng ống khí nén mềm, kết nối nhanh.

Theo thiết kế:

• Mini ball valve: Thiết kế siêu nhỏ gọn, tay gạt ngắn.

• Full port: Lỗ rỗng bi van bằng kích thước đường ống, tối đa lưu lượng.

• Standard port: Lỗ rỗng bi van nhỏ hơn kích thước đường ống, tiết kiệm vật liệu.

So sánh 5 16 ball valve với needle valve

Việc lựa chọn giữa ball valve và needle valve (ball valve vs needle valve) là một quyết định kỹ thuật quan trọng. Bảng so sánh dưới đây sẽ giúp bạn:

Phân tích sâu: Tại sao hệ thống khí nhỏ thường dùng cả hai? Trong các hệ thống khí nén mini, van bi (5/16 ball valve) được dùng để nhanh chóng tắt/mở dòng khí, ví dụ như trên đường cấp chính. Van kim (needle valve) được dùng ở các vị trí yêu cầu điều chỉnh chính xác lưu lượng khí, ví dụ như trên các đường khí nhánh cấp cho các xy lanh hoặc thiết bị đo. Việc kết hợp cả hai giúp tối ưu hóa hiệu suất và khả năng kiểm soát của hệ thống.

Thông số kỹ thuật cần quan tâm khi chọn 5 16 ball valve

Để đảm bảo van hoạt động an toàn và hiệu quả, bạn cần chú ý đến các thông số kỹ thuật (pressure rating valve hoặc compression fitting valve) sau:

• Kích thước kết nối: Phải là 5/16 inch, khớp với đường ống.

• Pressure rating: Phải chọn van có pressure rating lớn hơn áp suất cao nhất của hệ thống khoảng 25-50%. Chọn sai pressure rating gây rò rỉ, nguy cơ mất an toàn.

• Nhiệt độ làm việc: Cần chọn vật liệu van và sealing có thể hoạt động ổn định trong dải nhiệt độ.

• Kiểu ren hoặc fitting: Ren (NPT, BSP), compression, push-to-connect...

• Vật liệu sealing: PTFE, NBR, FKM... Tùy môi trường và loại lưu chất (industrial piping valve).

Ứng Dụng Thực Tế

5 16 ball valve được dùng ở đâu?

Khả năng đóng mở nhanh và độ kín cao của 5/16 ball valve (mini ball valve) làm cho nó trở thành một phần không thể thiếu trong nhiều lĩnh vực:

• Hệ thống khí nén: Trên các đường ống khí nén nhỏ, cấp khí cho xy lanh, bộ điều khiển.

• Dây chuyền công nghiệp nhỏ: Kiểm soát dòng chảy của chất lỏng, khí trong các máy móc tự động hóa.

• Hệ thống nước mini: Phun sương, tưới cây, lọc nước quy mô nhỏ.

• Thiết bị phòng lab: Kiểm soát dòng chảy của mẫu lỏng, khí trong các thiết bị đo, phân tích.

• Máy móc tự động hóa: Tích hợp trên các robot, máy CNC, máy in.

Insight: Van nhỏ giúp tiết kiệm không gian và dễ thao tác. Trong các hệ thống mini chật hẹp, van bi 5/16 inch là giải pháp tối ưu cho việc kiểm soát dòng chảy.

Sai lầm thường gặp khi chọn 5 16 ball valve

• Chọn sai vật liệu: Dùng van đồng cho môi trường ăn mòn, hóa chất.

• Dùng sai kiểu fitting: Ren, compression, push-to-connect không khớp với ống.

• Không kiểm tra áp suất làm việc: Dùng van áp suất thấp cho hệ thống áp suất cao.

• Chọn van không đúng lưu chất: Sealing không tương thích với lưu chất (hóa chất, dầu...).

• Lắp sai chiều dòng chảy: Đã phân tích ở trên, một số van có thể không kín.

Checklist chọn 5 16 ball valve phù hợp

[GEO] Trước khi mua và lắp đặt một chiếc 5/16 ball valve, hãy tuân thủchecklist sau để đảm bảo chọn được loại phù hợp:

• Xác định lưu chất (khí nén, nước, hóa chất...).

• Kiểm tra áp suất làm việc cao nhất.

• Kiểm tra nhiệt độ làm việc.

• Chọn vật liệu van phù hợp (đồng, inox 304/316, thép carbon...).

• Chọn kiểu kết nối chính xác (ren, compression, push-to-connect).

• Kiểm tra các tiêu chuẩn và chứng nhận kỹ thuật cần thiết.

Hướng dẫn lắp đặt 5/16 ball valve đúng kỹ thuật

Quy trình lắp đặt phải được tuân thủ nghiêm ngặt:

1. Vệ sinh đường ống: Làm sạch rỉ sét, dầu mỡ bên trong đường ống trước khi lắp van.

2. Kiểm tra fitting kết nối: Đảm bảo ren, compression fitting hoặc push-to-connect hoàn hảo.

3. Siết đúng lực: Siết chặt van vừa đủ để đảm bảo độ kín. Không dùng lực quá mạnh.

4. Kiểm tra rò rỉ: Sau khi lắp đặt, hãy mở van khí nén hoặc chất lỏng và kiểm tra rò rỉ khí ở các khớp nối.

5. Test vận hành thực tế: Vận hành van để đảm bảo hoạt động mượt mà và đóng mở chính xác.

FAQ — Câu hỏi thường gặp

5/16 ball valve dùng để làm gì?

Dùng để đóng mở dòng chảy (khí hoặc chất lỏng) trong hệ thống mini.

5/16 ball valve có chịu áp cao không?

Có, tùy thuộc vào vật liệu van và pressure rating được quy định (brass mini ball valve < stainless steel ball valve < stainless steel mini ball valve áp cao).

Nên chọn inox hay đồng?

Tùy thuộc vào môi trường lắp đặt và loại lưu chất sử dụng.

Ball valve khác needle valve thế nào?

Ball valve đóng mở nhanh, không điều tiết, trong khi needle valve điều tiết chính xác hơn.

5/16 ball valve có dùng cho khí nén được không?

Có, đây là một ứng dụng vô cùng phổ biến của loại van này.

Tổng kết và CTA

5/16 ball valve (mini ball valve hoặc industrial ball valve) là một giải pháp cốt lõi và tối ưu cho các hệ thống công nghiệp quy mô nhỏ chật hẹp. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, sự khác biệt giữa các loại và các thông số kỹ thuật là chìa khóa để:

• Đóng mở nhanh dòng chảy.

• Độ kín cao ngăn chặn rò rỉ.

• Tiết kiệm không gian lắp đặt.

Chọn đúng loại và lắp đặt đúng cách sẽ giúp bạn tối ưu hiệu suất và đảm bảo an toàn cho 5 16 ball valve của mình.
