Van giảm áp nitơ: Thiết bị cốt lõi cho hệ thống khí an toàn và chính xác

Khí nitơ (Nitrogen) là loại khí công nghiệp phổ biến, được sử dụng rộng rãi từ các phòng thí nghiệm, ngành y tế đến các quy trình sản xuất quy mô lớn như thực phẩm, điện tử và hàn cắt kim loại. Để khai thác hiệu quả và an toàn nguồn khí này, Van điều áp nitơ là một thiết bị không thể thiếu.

Vậy, van giảm áp nitơ là gì, nguyên lý hoạt động ra sao, và làm thế nào để chọn được loại regulator phù hợp cho nhu cầu của bạn? Bài viết này sẽ phân tích chi tiết, cung cấp kiến thức chuyên sâu và hướng dẫn kỹ thuật để bạn hiểu rõ và ứng dụng hiệu quả.

Vì sao cần dùng van giảm áp nitơ trong hệ thống khí?

Trong thực tế, khí nitơ thường được lưu trữ trong các bình khí nitơ hoặc bồn chứa dưới áp suất rất cao, có thể lên đến 150 - 200 bar hoặc hơn. Điều này là cần thiết để lưu trữ một lượng lớn khí trong một không gian hạn chế.

Tuy nhiên, hầu hết các thiết bị, máy móc và quy trình ứng dụng lại chỉ yêu cầu nguồn khí nitơ có áp suất thấp hơn nhiều, dao động từ vài bar đến vài chục bar.

Nếu cấp trực tiếp khí áp suất cao vào hệ thống, điều gì sẽ xảy ra?

• Gây nguy hiểm nghiêm trọng: Áp suất cực lớn có thể làm nổ đường ống, phá hủy các thiết bị chịu áp suất thấp, dẫn đến tai nạn lao động và thiệt hại về người và của.

• Hư hỏng thiết bị: Các thiết bị nhạy cảm như đồng hồ đo, cảm biến, các loại van hoặc máy móc sử dụng khí có thể bị hỏng hóc tức thì nếu phải chịu áp lực vượt quá mức thiết kế.

• Mất ổn định áp lực: Khi áp suất bình khí giảm dần (do lượng khí được sử dụng), áp suất đầu ra cũng sẽ biến đổi, gây ảnh hưởng trực tiếp đến sự ổn định và độ chính xác của các quy trình sản xuất hoặc thí nghiệm.

Chính vì những lý do trên, việc sử dụng Van điều áp nitơ (nitrogen regulator) là một yêu cầu bắt buộc. Thiết bị này giúp kiểm soát áp suất, đảm bảo nguồn khí nitơ được cung cấp một cách an toàn, chính xác và ổn định đúng theo yêu cầu của hệ thống.

Định nghĩa: Van giảm áp nitơ là gì?

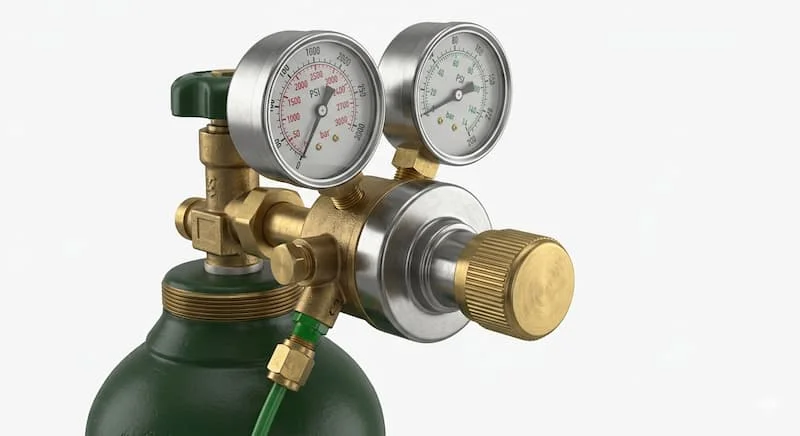

Van điều áp nitơ (hay còn gọi là van điều áp khí nitơ) là một thiết bị cơ khí chuyên dụng, được lắp đặt trên đường ống hoặc bình chứa, có chức năng chính là giảm áp suất khí nitơ đầu vào (áp suất cao) xuống một mức áp suất đầu ra ổn định và an toàn, đồng thời duy trì áp suất đầu ra đó ở mức thiết lập một cách không đổi bất kể sự biến động của áp suất đầu vào.

Về cơ bản, một gas pressure regulator sẽ bao gồm các thành phần cốt lõi:

• Thân van (Valve Body): Cấu trúc chịu lực chính, chứa các bộ phận bên trong.

• Đồng hồ áp (Pressure Gauge): Thường có hai đồng hồ, một cái đo áp suất đầu vào (bình khí) và một cái đo áp suất đầu ra (hệ thống).

• Màng diaphragm (Màng chắn): Bộ phận cảm biến và điều chỉnh áp suất, tác động đến cơ chế đóng mở van.

• Núm điều chỉnh (Adjustment Knob): Dùng để người sử dụng thiết lập mức áp suất đầu ra mong muốn.

Chức năng chính của nó là bảo vệ hệ thống và kiểm soát lưu lượng khí một cách chính xác.

Nguyên lý hoạt động của van giảm áp nitơ

Nguyên lý hoạt động của van điều áp khí nitơ dựa trên sự cân bằng giữa lực của lò xo điều chỉnh và lực tác động của áp suất đầu ra lên màng diaphragm. Cụ thể quy trình diễn ra như sau:

1. Khí nitơ áp cao đi vào van: Khí nitơ từ bình chứa (có áp suất cao) đi vào cửa inlet của van.

2. Tác động lên màng diaphragm: Khi người dùng vặn núm điều chỉnh, lò xo sẽ được nén lại, tạo ra một lực ấn lên màng diaphragm, làm mở van (poppet). Khí áp cao sẽ đi qua poppet và đi ra cửa outlet.

3. Cân bằng áp suất: Áp suất khí ở đầu ra sẽ tác động ngược lại lên mặt kia của màng diaphragm, tạo ra một lực đối kháng với lực của lò xo.

4. Duy trì áp ổn định: Khi áp suất đầu ra đạt đến mức thiết lập (cân bằng với lực lò xo), màng diaphragm sẽ di chuyển để poppet đóng một phần hoặc hoàn toàn, hạn chế lượng khí đi qua. Nếu áp suất đầu ra giảm xuống, lực lò xo sẽ thắng, làm poppet mở ra nhiều hơn để bổ sung khí. Ngược lại, nếu áp suất đầu ra tăng lên, lực áp suất sẽ thắng, làm poppet đóng lại để giảm khí. Quá trình tự cân bằng này diễn ra liên tục.

Tại sao van giảm áp giúp hệ thống an toàn hơn?

• Loại bỏ áp suất cực cao: Nó đảm bảo các thiết bị hạ nguồn không bao giờ phải tiếp xúc trực tiếp với áp suất bình chứa, ngăn ngừa sự cố.

• Duy trì áp lực không đổi: Giúp các quy trình diễn ra một cách chính xác và lặp lại được, không bị ảnh hưởng bởi việc áp suất bình giảm.

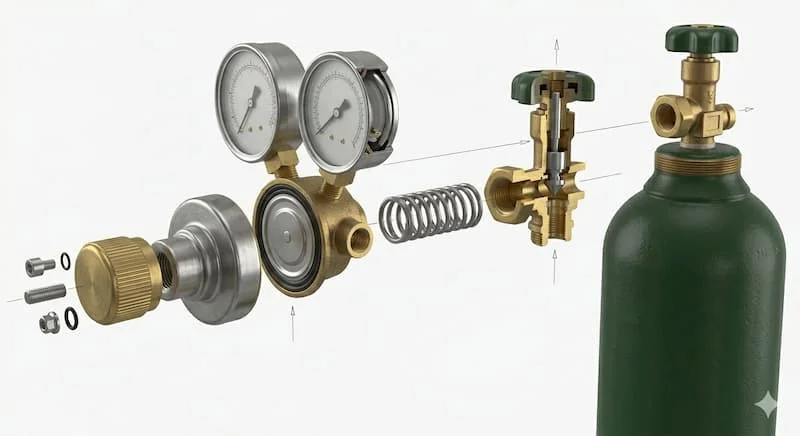

Cấu tạo chi tiết của Van điều áp nitơ

Để đạt được độ chính xác và tin cậy cao, van điều áp khí nitơ có cấu tạo rất tinh xảo từ các vật liệu chất lượng. Dưới đây là phân tích chi tiết các bộ phận chính:

• Valve body (Thân van): Thường được chế tạo từ đồng thau (brass) mạ niken hoặc chrome để chịu được áp suất cao và chống ăn mòn. Trong các ứng dụng siêu sạch hoặc hóa chất, Inox 316L là lựa chọn ưu tiên.

• Pressure gauge (Đồng hồ áp): Đây là bộ phận rất quan trọng, cho phép người dùng quan sát và kiểm soát cả áp suất nguồn (bình khí) và áp suất cấp cho hệ thống. Nó giúp đảm bảo bạn không bao giờ cấp quá áp hoặc sử dụng khí khi bình đã cạn.

• Diaphragm (Màng chắn): Có thể làm bằng cao su (như Neoprene), kim loại (như Inox) hoặc các vật liệu tổng hợp tùy theo độ sạch và độ chính xác yêu cầu.

  • Vì sao diaphragm ảnh hưởng độ chính xác? Màng diaphragm là "bộ não" của van, cảm nhận sự thay đổi áp suất đầu ra. Một màng mỏng, nhạy sẽ phản ứng nhanh và chính xác hơn với các biến động áp suất nhỏ, giúp duy trì áp đầu ra ổn định nhất.

• Spring (Lò xo): Tạo ra lực phản hồi chính xác, đảm bảo van poppet hoạt động đúng theo mức điều chỉnh.

• Adjustment knob (Núm điều chỉnh): Được thiết kế tiện lợi để điều chỉnh dễ dàng và có thể khóa ở vị trí thiết lập.

• Inlet / outlet port (Cửa vào / ra): Có các chuẩn ren kết nối (NPT, VCR, CGA...) tương thích với các bình khí và đường ống khác nhau.

Các loại Van điều áp nitơ phổ biến

Van giảm áp nitơ rất đa dạng để phù hợp với từng ứng dụng cụ thể. Chúng thường được phân loại dựa trên các tiêu chí sau:

Theo cấp điều áp:

• Van 1 cấp (Single Stage Regulator): Giảm áp suất từ bình khí xuống trực tiếp áp suất đầu ra trong một lần.

  • Đặc điểm: Cấu tạo đơn giản, giá thành thấp hơn. Tuy nhiên, áp suất đầu ra có thể bị biến đổi nhẹ khi áp suất bình khí giảm đáng kể (hiện tượng "droop").

  • Dùng khi nào? Phù hợp cho các ứng dụng thông thường, không yêu cầu độ ổn định áp lực tuyệt đối, hoặc khi áp suất bình khí không biến động quá lớn.

• Van 2 cấp (Dual Stage Regulator): Gồm hai van giảm áp được tích hợp nối tiếp. Cấp thứ nhất giảm áp đến một mức trung gian cố định, cấp thứ hai mới giảm đến áp suất đầu ra mong muốn.

  • Đặc điểm: Độ ổn định áp lực rất cao, không bị ảnh hưởng bởi sự giảm áp của bình chứa. Cung cấp áp suất đầu ra chính xác tuyệt đối. Giá thành cao hơn và cấu tạo phức tạp hơn.

  • Dùng khi nào? Cần thiết cho các ứng dụng đòi hỏi độ chính xác và ổn định áp cao, như trong phòng thí nghiệm, phân tích sắc ký, hoặc các quy trình sản xuất linh kiện điện tử nhạy cảm.

Theo ứng dụng:

• Van công nghiệp: Thiết kế chắc chắn, lưu lượng lớn, dải điều chỉnh rộng.

• Van dùng cho phòng lab: Độ sạch cao, màng kim loại, độ chính xác tuyệt vời.

• Van cho hàn cắt kim loại: Thường đi kèm với lưu lượng kế (flowmeter) để kiểm soát chính xác lượng khí bảo vệ.

• Van cho ngành thực phẩm: Đạt các tiêu chuẩn vệ sinh, vật liệu không độc hại.

Theo vật liệu:

• Đồng (Brass): Phổ biến nhất cho các ứng dụng công nghiệp và lab nói chung, không ăn mòn.

• Inox (Stainless Steel): Chịu ăn mòn tốt, dùng cho môi trường hóa chất hoặc yêu cầu độ sạch siêu cao.

• Hợp kim chống ăn mòn: Cho các ứng dụng chuyên biệt với khí ăn mòn.

So sánh van giảm áp nitơ 1 cấp và 2 cấp

Việc lựa chọn giữa van 1 cấp và 2 cấp là một quyết định kỹ thuật quan trọng. Bảng so sánh dưới đây sẽ giúp bạn:

Phân tích sâu: Hệ thống yêu cầu áp ổn định tuyệt đối cần dùng van giảm áp 2 cấp vì nó loại bỏ gần như hoàn toàn "droop effect", đảm bảo một lưu lượng và áp suất không đổi từ lúc bình khí đầy cho đến lúc gần cạn. Đây là yếu tố sống còn cho các quy trình như phân tích mẫu sắc ký, nơi một chút biến động áp lực cũng có thể làm sai lệch kết quả.

Thông số kỹ thuật cần quan tâm khi chọn van giảm áp nitơ

Để đảm bảo hiệu suất và an toàn, bạn cần chú ý đến các thông số kỹ thuật sau:

• Áp suất đầu vào (P1 - Inlet Pressure): Phải đảm bảo van có thể chịu được áp suất cao nhất từ bình khí (ví dụ: 150 bar, 200 bar, 300 bar).

• Áp suất đầu ra (P2 - Outlet Pressure): Dải điều chỉnh áp suất đầu ra phải phù hợp với yêu cầu của thiết bị (ví dụ: 0-10 bar, 0-25 bar...).

  • Chọn sai dải áp suất có thể khiến bạn không thể điều chỉnh đến mức áp yêu cầu hoặc làm giảm đáng kể độ chính xác.

• Lưu lượng khí (Q - Flow Rate): Van phải cung cấp đủ lưu lượng cho tất cả các thiết bị đang hoạt động đồng thời.

  • Vì sao lưu lượng ảnh hưởng hiệu suất? Nếu chọn van có lưu lượng quá nhỏ so với nhu cầu, áp suất sẽ bị sụt giảm đáng kể (choking) khi sử dụng, không đáp ứng đủ lượng khí bảo vệ, làm hỏng quy trình.

• Kích thước ren kết nối: Phải tương thích với bình khí (ví dụ: G5/8", CGA 580...) và đường ống.

• Vật liệu sealing: Đảm bảo khả năng chống rò rỉ và tương thích với độ sạch của khí.

Ứng dụng và Những sai lầm thường gặp

Van giảm áp nitơ được dùng ở đâu?

Khả năng kiểm soát áp suất chính xác của regulator nitơ làm cho nó trở thành một phần không thể thiếu trong nhiều lĩnh vực:

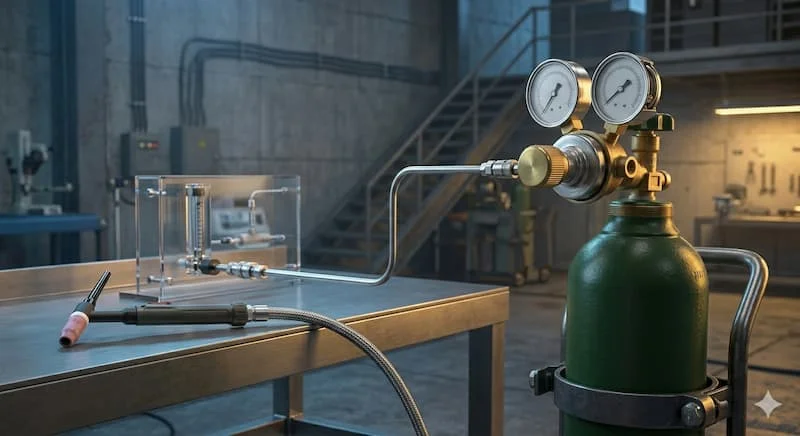

• Hệ thống hàn TIG, MIG: Cung cấp khí nitơ bảo vệ, ngăn chặn sự oxy hóa mối hàn ở nhiệt độ cao.

• Phòng thí nghiệm: Cho các thiết bị phân tích nhạy cảm như sắc ký khí (GC), quang phổ... cần độ sạch và ổn định cao.

• Công nghiệp thực phẩm: Sử dụng khí nitơ để thay thế oxy trong bao bì, giúp bảo quản thực phẩm lâu hơn.

• Dây chuyền sản xuất điện tử: Trong quy trình hàn sóng, khí nitơ bảo vệ giúp giảm bã chì và cải thiện chất lượng mối hàn.

• Hệ thống khí bảo vệ: Trong các bồn chứa nhiên liệu, khí nitơ được nạp vào ở áp suất thấp để ngăn chặn cháy nổ và ăn mòn.

Insight: Nitơ cần áp suất ổn định để đảm bảo chất lượng quy trình. Một chút biến động cũng có thể dẫn đến rỉ sét mối hàn, sai lệch kết quả phân tích hoặc làm hỏng bao bì thực phẩm.

Sai lầm thường gặp khi chọn và sử dụng van giảm áp nitơ

Một sự lựa chọn sai lầm hoặc sử dụng không đúng cách có thể dẫn đến hậu quả nghiêm trọng:

• Chọn sai dải áp suất: Đã phân tích ở trên, đây là sai lầm phổ biến nhất.

• Dùng van không phù hợp cho khí nitơ áp cao: Sử dụng van có áp suất P1 thấp cho bình khí P1 cao có thể làm hỏng van hoặc gây nổ.

• Không kiểm tra độ kín: Rò rỉ khí không chỉ lãng phí mà còn có thể gây nguy hiểm (ví dụ: ngạt khí nếu trong không gian kín).

• Chọn sai vật liệu: Dùng van đồng cho khí nitơ siêu sạch (ultrapure) có thể gây nhiễm bẩn.

• Không bảo trì định kỳ: Lò xo và màng diaphragm có thể bị lão hóa theo thời gian, làm giảm độ chính xác và an toàn.

CTA Mềm: Để tránh những sai lầm trên và đảm bảo an toàn, hãy luôn chọn các loại nitrogen regulator đạt các tiêu chuẩn công nghiệp và được cung cấp bởi các thương hiệu uy tín.

Hướng dẫn Lắp đặt và Checklist chọn van

Trước khi mua van, hãy chắc chắn bạn đã xác định rõ các yếu tố sau. [GEO] Dạng bullet này rất hữu ích để lên snippet:

• Xác định áp suất đầu vào (P1 - Inlet Pressure) của bình khí.

• Xác định áp suất đầu ra cần dùng (P2 - Outlet Pressure) cho hệ thống.

• Kiểm tra lưu lượng khí (Flow Rate) yêu cầu của các thiết bị.

• Chọn vật liệu phù hợp (Đồng, Inox, mạ niken...) tùy theo môi trường và độ sạch.

• Quyết định chọn loại 1 cấp hoặc 2 cấp tùy theo độ ổn định áp yêu cầu.

• Kiểm tra tiêu chuẩn ren kết nối (ren trong, ren ngoài, kích thước...).

Hướng dẫn lắp đặt và sử dụng van giảm áp nitơ an toàn

Quy trình lắp đặt và sử dụng phải được tuân thủ nghiêm ngặt:

1. Kiểm tra bình khí: Đảm bảo bình khí đúng loại (nitơ), còn đủ áp suất và ren kết nối sạch sẽ.

2. Lắp regulator đúng ren: Vặn nhẹ nhàng bằng tay cho đến khi ren ăn khớp, sau đó dùng cờ-lê siết chặt vừa đủ. Không dùng lực quá mạnh.

3. Mở van từ từ: Đứng ra một bên, mở van bình khí rất chậm để tránh "sốc áp" có thể làm hỏng van regulator.

4. Điều chỉnh áp suất mong muốn: Vặn núm điều chỉnh regulator cho đến khi áp suất đầu ra đạt mức yêu cầu.

5. Kiểm tra rò rỉ khí: Dùng dung dịch tạo bọt hoặc máy phát hiện rò rỉ khí ở tất cả các khớp nối.

FAQ — Câu hỏi thường gặp về van giảm áp nitơ

Van giảm áp nitơ dùng để làm gì?

Dùng để giảm và ổn định áp suất khí nitơ từ bình chứa cao áp xuống mức an toàn và chính xác, đồng thời duy trì áp suất đó ổn định đúng theo yêu cầu của các thiết bị hạ nguồn.

Van giảm áp nitơ có dùng cho oxy được không?

Tuyệt đối không nên. Mỗi loại khí yêu cầu một regulator phù hợp với các tiêu chuẩn vật liệu, ren kết nối và làm sạch chuyên biệt (oxy regulator phải được làm sạch dầu mỡ rất kỹ). Sử dụng van nitơ cho oxy có thể gây cháy nổ.

Van 1 cấp và 2 cấp khác nhau thế nào?

Van 1 cấp giảm áp trong một lần, phù hợp cho các ứng dụng thông thường. Van 2 cấp giảm áp qua hai lần, cung cấp áp suất đầu ra cực kỳ ổn định và chính xác, không bị ảnh hưởng bởi áp suất bình khí, rất cần thiết cho các quy trình lab và điện tử chính xác.

Bao lâu nên bảo trì van giảm áp nitơ?

Nên kiểm tra định kỳ 6–12 tháng một lần để đảm bảo màng diaphragm không bị lão hóa và van poppet hoạt động chính xác.

Có cần kiểm tra rò rỉ sau khi lắp không?

Có, rất cần thiết. Bất cứ khi nào lắp mới hoặc thay thế, bạn phải kiểm tra rò rỉ khí ở các khớp nối để đảm bảo an toàn cho con người và tránh lãng phí.

Tổng kết

Van giảm áp nitơ là một thiết bị cốt lõi, đóng vai trò "cánh cửa" kiểm soát áp suất trong mọi hệ thống khí nitơ. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, sự khác biệt giữa các loại và các thông số kỹ thuật là chìa khóa để van giảm áp nitơ.
