Đồng Hồ Áp Suất Khí Nén: Giải Pháp Giám Sát Và Tối Ưu Hệ Thống An Toàn

Vì sao hệ thống khí nén cần đồng hồ áp suất?

Trong bất kỳ hệ thống khí nén công nghiệp nào, việc duy trì áp suất vận hành ổn định là yếu tố tiên quyết. Máy nén khí phải hoạt động trong một dải áp suất được thiết kế cụ thể để cung cấp đủ năng lượng cho các thiết bị ngoại vi và dụng cụ cầm tay mà không làm lãng phí năng lượng hoặc gây hư hỏng. Đồng hồ áp suất khí nén (pressure gauge) chính là thiết bị giám sát trực tiếp, cho phép người vận hành biết chính xác áp lực hiện tại trong hệ thống.

Hậu quả của việc không theo dõi áp suất

Nếu không có sự hỗ trợ của đồng hồ đo áp suất, hệ thống sẽ đối mặt với nhiều rủi ro nghiêm trọng:

• Dễ quá tải: Áp suất tăng quá cao so với mức chịu đựng của đường ống hoặc bình chứa khí nén có thể dẫn đến nổ hoặc hư hỏng cơ khí.

• Hỏng thiết bị: Các thiết bị sử dụng khí nén như xy lanh, van hoặc dụng cụ cầm tay thường có giới hạn áp suất vận hành. Áp lực vượt mức này sẽ làm tăng hao mòn và giảm tuổi thọ đáng kể.

• Giảm hiệu suất vận hành: Áp suất không đủ lớn có thể khiến các thiết bị hoạt động yếu, chậm hoặc không thể khởi động, làm gián đoạn dây chuyền sản xuất.

• Mất an toàn: Sự cố do quá áp luôn tiềm ẩn nguy cơ tai nạn lao động nghiêm trọng.

Lợi ích thực tế khi lắp đặt đồng hồ đo áp suất

Ngược lại, việc trang bị Air pressure gauge phù hợp mang lại những lợi ích thiết thực:

• Giám sát liên tục: Cho phép theo dõi áp lực mọi lúc để đảm bảo luôn nằm trong dải an toàn.

• Đảm bảo an toàn vận hành: Phát hiện sớm các tình trạng quá áp để có biện pháp can thiệp kịp thời.

• Tối ưu hiệu suất: Duy trì đúng áp lực giúp các thiết bị hoạt động ở mức hiệu quả cao nhất.

• Tiết kiệm năng lượng: Giúp phát hiện rò rỉ hoặc điều chỉnh áp lực máy nén một cách hợp lý.

Đồng hồ áp suất khí nén là gì?

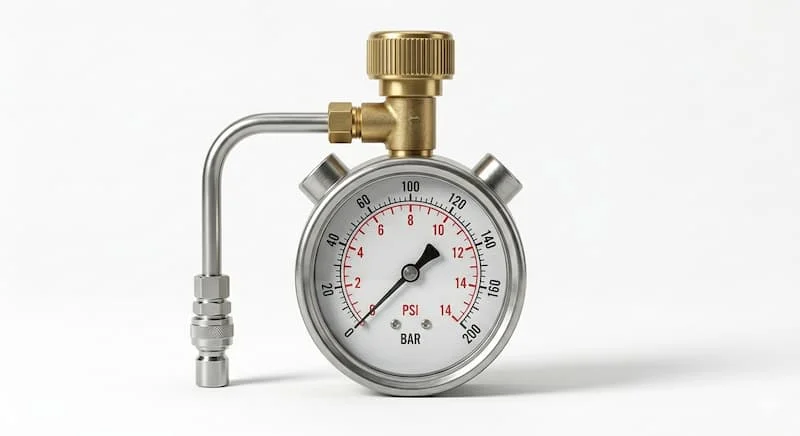

Đồng hồ áp suất khí nén (còn gọi là air pressure gauge hoặc pneumatic pressure gauge) là một thiết bị đo lường chuyên dụng được thiết kế để đo và hiển thị chính xác giá trị áp suất của khí nén bên trong các đường ống, bình chứa hoặc các thiết bị trong hệ thống khí nén. Nó hoạt động như một "cửa sổ" thông tin, cho phép người vận hành và kỹ sư giám sát áp lực khí nén trong thời gian thực, đảm bảo hệ thống luôn vận hành an toàn và tối ưu.

Chức năng cốt lõi của thiết bị này là giám sát áp lực, giúp các kỹ sư và người vận hành phát hiện bất thường trong hệ thống một cách nhanh chóng và chính xác. Bằng cách hiển thị giá trị áp lực hiện tại, đồng hồ đóng vai trò như một cơ chế bảo vệ thiết bị, ngăn chặn các sự cố do quá áp và đảm bảo tuổi thọ của các bộ phận trong hệ thống.

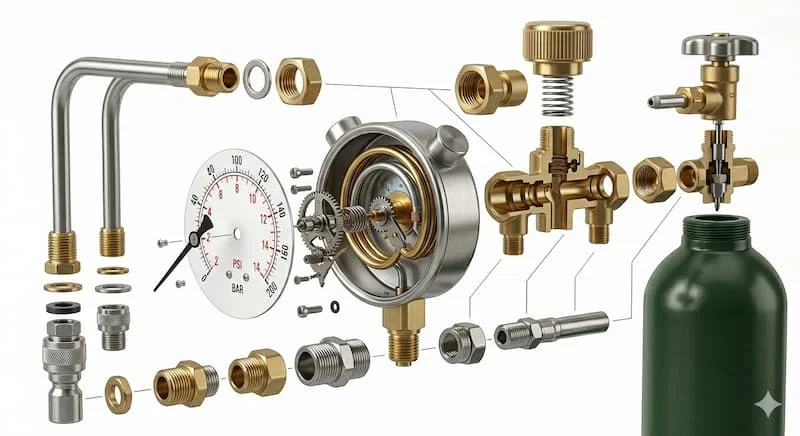

Cấu tạo chi tiết của Air pressure gauge

Để hiểu rõ cách thức hoạt động của một chiếc Air pressure gauge (industrial pressure gauge) cơ, chúng ta hãy phân tích cấu tạo chi tiết của nó:

• Vỏ đồng hồ: Là phần bao bọc bên ngoài, bảo vệ các bộ phận bên trong khỏi tác động môi trường. Vỏ thường được làm từ nhựa (cho các ứng dụng giá rẻ), thép mạ niken, hoặc Inox (stainless steel pressure gauge) cho độ bền cao trong môi trường khắc nghiệt.

• Mặt hiển thị: Là nơi in các dải đo và vạch chia độ rõ ràng. Mặt hiển thị chất lượng phải dễ đọc và không bị mờ theo thời gian.

• Kim đo: Là bộ phận di chuyển để chỉ vào giá trị áp suất trên mặt hiển thị. Kim đo phải di chuyển mượt mà và không bị kẹt.

• Ống Bourdon: Là "trái tim" của đồng hồ áp suất cơ. Đây là một ống kim loại hình chữ C (hoặc hình xoắn) bị uốn cong.

• Chân kết nối: Là phần dùng để lắp đặt đồng hồ vào hệ thống. Chân kết nối có các kiểu ren tiêu chuẩn khác nhau và có thể là chân sau hoặc chân đứng (gauge connection).

Nguyên lý hoạt động của đồng hồ áp suất khí nén cơ

Nguyên lý hoạt động của hầu hết các Air pressure gauge cơ dựa trên nguyên lý Bourdon:

1. Áp suất tác động: Khi khí nén được cấp vào chân kết nối, áp suất của khí sẽ đi vào bên trong ống Bourdon.

2. Ống biến dạng: Do áp suất cao, ống Bourdon sẽ cố gắng "thẳng ra" (như một cuộn giấy biến dạng khi thổi hơi).

3. Dịch chuyển cơ khí: Sự biến dạng của ống Bourdon sẽ tạo ra một dịch chuyển nhỏ ở đầu kia của ống. Dịch chuyển này được truyền qua một cơ chế khớp nối bánh răng.

4. Hiển thị kết quả: Cơ chế bánh răng sẽ khuếch đại và chuyển đổi dịch chuyển thẳng thành chuyển động quay của kim đo trên mặt hiển thị. Kim đo sẽ chỉ vào một giá trị trên dải đo áp suất.

Ứng Dụng Thực Tế

So sánh đồng hồ áp suất dầu và đồng hồ khô

Một trong những quyết định quan trọng khi chọn mua Air pressure gauge là chọn loại đồng hồ khô hay đồng hồ dầu (glycerin filled gauge). Bảng so sánh dưới đây sẽ giúp bạn hiểu rõ hơn:

Phân tích sâu: Tại sao rung động ảnh hưởng độ chính xác? Trong môi trường công nghiệp, nhiều thiết bị như máy nén khí hoặc xy lanh tạo ra rung động mạnh. Rung động này sẽ truyền đến kim đo, làm cho kim bị giật và khó đọc giá trị. Đồng hồ dầu được điền đầy một loại chất lỏng (thường là glycerin) giúp giảm đáng kể tác động của rung động lên kim đo, từ đó cung cấp giá trị đọc ổn định và chính xác hơn. Nó cũng bảo vệ cơ chế bên trong khỏi mài mòn.

Thông số kỹ thuật cần quan tâm khi chọn Air pressure gauge

Để đảm bảo hiệu suất và độ chính xác của hệ thống, bạn cần quan tâm đến các thông số kỹ thuật (digital pressure gauge hoặc industrial pressure meter) sau:

• Dải đo áp suất: Cần chọn dải đo có giới hạn trên lớn hơn áp suất làm việc cao nhất của hệ thống khoảng 25-50%.

  • Chọn sai dải đo gây sai số: Nếu chọn dải đo quá nhỏ, đồng hồ sẽ không thể hiển thị áp lực cao và có thể bị hỏng. Ngược lại, nếu chọn dải đo quá lớn, sai số sẽ tăng lên ở dải áp suất thấp.

• Đường kính mặt đồng hồ: Cần chọn mặt đồng hồ có kích thước phù hợp với vị trí lắp đặt để dễ dàng quan sát.

  • Vì sao cần chọn mặt phù hợp? Lắp đặt một chiếc đồng hồ mặt quá nhỏ ở vị trí cao, khó quan sát sẽ khiến người vận hành gặp khó khăn trong việc theo dõi áp lực.

• Độ chính xác: Cần chọn đồng hồ có độ chính xác phù hợp với yêu cầu của hệ thống (gauge accuracy).

• Kiểu ren kết nối: Cần chọn ren có kích thước và tiêu chuẩn phù hợp với ren trong hệ thống (pneumatic pressure range).

• Nhiệt độ làm việc: Cần chọn đồng hồ có thể hoạt động ổn định trong dải nhiệt độ môi trường và nhiệt độ khí.

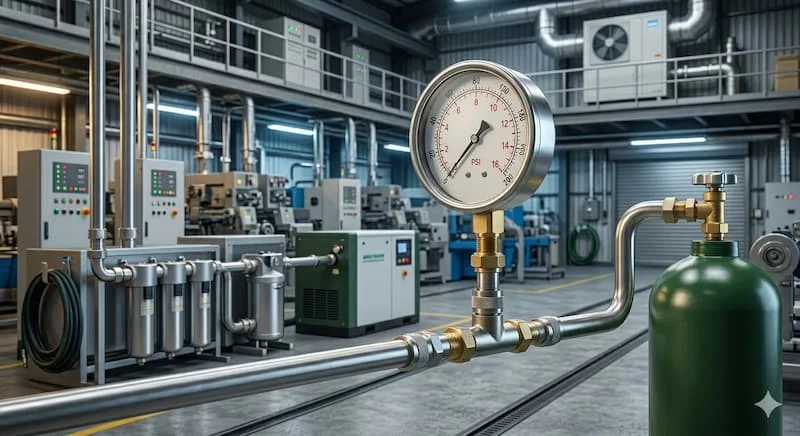

Air pressure gauge được dùng ở đâu?

Làm việc hiệu quả và tối ưu của đồng hồ áp suất khí nén mang lại hiệu quả trong nhiều lĩnh vực:

• Máy nén khí: Để giám sát áp lực khí nén trong bình chứa khí nén và trên đầu ra của máy nén.

• Hệ thống HVAC: Để đo áp lực trong các đường ống khí nóng hoặc khí lạnh.

• Dây chuyền sản xuất: Để theo dõi áp lực khí nén được cung cấp cho các thiết bị tự động.

• Nhà máy thực phẩm: Để đảm bảo áp lực khí nén được cung cấp cho các thiết bị chế biến thực phẩm.

• Hệ thống khí công nghiệp: Để giám sát áp lực của các loại khí công nghiệp khác như oxy, nitơ, argon...

Sai lầm thường gặp khi sử dụng Air pressure gauge

• Chọn sai dải đo: Đã được phân tích ở trên, đây là sai lầm phổ biến nhất.

• Không dùng loại chống rung: Tại sao rung động ảnh hưởng độ chính xác? Rung động làm kim giật mạnh, gây sai số đọc và làm giảm tuổi thọ của đồng hồ.

• Lắp sai vị trí: Lắp đặt đồng hồ ở vị trí không dễ quan sát hoặc khó đọc giá trị.

• Không hiệu chuẩn định kỳ: Theo thời gian, đồng hồ có thể bị sai số. Cần hiệu chuẩn định kỳ để đảm bảo độ chính xác.

• Dùng đồng hồ thường cho môi trường hóa chất: Đồng hồ thép hoặc nhựa sẽ bị ăn mòn nhanh chóng. Cần chọn đồng hồ Inox cho môi trường hóa chất.

Checklist chọn Air pressure gauge phù hợp

Trước khi mua và lắp đặt một chiếc Air pressure gauge, hãy tuân thủchecklist sau để đảm bảo chọn được loại phù hợp:

• Xác định dải đo áp suất (P1 - Inlet Pressure) của hệ thống.

• Chọn dải đo (P2 - Outlet Pressure) có giới hạn trên lớn hơn áp suất làm việc cao nhất của hệ thống khoảng 25-50%.

• Kiểm tra kiểu ren và kích thước (Flow Rate).

• Quyết định chọn loại khô hay dầu (Dual Stage Regulator) tùy theo độ rung của môi trường.

• Chọn vật liệu vỏ và chân phù hợp (vỏ nhựa, thép, Inox...).

• Xác định độ chính xác yêu cầu của hệ thống

• Kiểm tra nhiệt độ làm việc của môi trường.

Hướng dẫn lắp đặt đồng hồ áp suất khí nén đúng kỹ thuật

Quy trình lắp đặt phải được tuân thủ nghiêm ngặt:

1. Ngắt áp hệ thống: Đảm bảo hệ thống được ngắt áp trước khi lắp đặt.

2. Quấn băng tan ren: Quấn băng tan quanh ren để đảm bảo độ kín.

3. Siết đúng lực: Siết chặt đồng hồ vừa đủ để đảm bảo độ kín. Không dùng lực quá mạnh.

4. Kiểm tra rò rỉ: Sau khi lắp đặt, hãy mở van khí nén và kiểm tra rò rỉ khí ở các khớp nối.

5. Hiệu chuẩn sau lắp đặt: Nếu có thể, hãy hiệu chuẩn đồng hồ sau khi lắp đặt để đảm bảo độ chính xác.

FAQ — Câu hỏi thường gặp

Đồng hồ áp suất khí nén dùng để làm gì?

Dùng để đo và hiển thị áp lực của khí nén trong các thiết bị và đường ống khí nén, đảm bảo hệ thống vận hành an toàn và tối ưu.

Đồng hồ dầu và đồng hồ khô khác nhau thế nào?

Đồng hồ dầu điền đầy glycerin chống rung kim hiệu quả hơn và bền hơn trong môi trường rung mạnh. Đồng hồ khô giá rẻ hơn và phù hợp cho môi trường ổn định.

Nên chọn dải đo áp suất như thế nào?

Nên chọn dải đo có giới hạn trên lớn hơn áp suất làm việc cao nhất của hệ thống khoảng 25-50%.

Bao lâu nên hiệu chuẩn đồng hồ áp suất?

Thông thường nên hiệu chuẩn 6-12 tháng một lần hoặc khi có dấu hiệu sai số.

Đồng hồ áp suất inox có ưu điểm gì?

Chống gỉ, chịu ăn mòn và phù hợp cho môi trường công nghiệp khắc nghiệt, hóa chất.

Tổng kết

Đồng hồ áp suất khí nén (pressure meter hoặc digital pressure gauge) là một thiết bị cốt lõi, đóng vai trò như "mắt" giám sát trong mọi hệ thống khí nén công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, sự khác biệt giữa các loại và các thông số kỹ thuật là chìa khóa để:

• Giám sát áp lực cho các quy trình ổn định.

• Tăng an toàn vận hành.

• Bảo vệ hệ thống và thiết bị khỏi hư hỏng do quá áp.

Chọn đúng loại và lắp đặt đúng cách sẽ giúp bạn tối ưu hiệu suất và đảm bảo an toàn cho đồng hồ áp suất khí nén của mình .
