Globe Valve 2 Inch: Lựa chọn tối ưu cho hệ thống điều tiết công nghiệp

Vì sao nhiều hệ thống công nghiệp sử dụng globe valve 2 inch?

Trong vô số các ứng dụng công nghiệp, từ các nhà máy nhiệt điện, hệ thống hơi nước nóng (steam), HVAC đến các dây chuyền xử lý khí, việc kiểm soát và điều tiết lưu lượng lưu chất một cách chính xác là cực kỳ quan trọng. Không chỉ đơn thuần là đóng hay mở dòng chảy, nhiều quy trình đòi hỏi phải có khả năng tăng hoặc giảm lưu lượng một cách mượt mà và chính xác để duy trì nhiệt độ, áp suất hoặc nồng độ mong muốn.

Hậu quả của việc dùng sai loại van

Nếu sử dụng sai loại van cho các ứng dụng điều tiết, hệ thống sẽ đối mặt với nhiều rủi ro nghiêm trọng:

• Giảm hiệu suất vận hành: Van không có khả năng điều tiết tốt sẽ khiến việc kiểm soát quy trình trở nên khó khăn, dẫn đến lãng phí năng lượng và nguyên liệu.

• Khó kiểm soát dòng chảy: Việc điều chỉnh lưu lượng sẽ không chính xác, gây ra sự biến động không mong muốn trong quy trình.

• Nhanh hư hỏng: Các loại van đóng/mở hoàn toàn (như gate valve) khi được dùng để điều tiết sẽ nhanh chóng bị mài mòn đĩa và seat do lực tác động của dòng chảy ở trạng thái mở một phần, dẫn đến rò rỉ và hư hỏng.

Globe valve 2 inch là giải pháp phổ biến

Chính vì vậy, globe valve 2 inch (van cầu 2 inch hoặc industrial globe valve) đã trở thành một lựa chọn phổ biến và đáng tin cậy trong các hệ thống công nghiệp. Với thiết kế đặc trưng, loại van này mang lại khả năng điều tiết lưu lượng xuất sắc, đồng thời đảm bảo độ kín cao khi đóng hoàn toàn, đáp ứng hoàn hảo các yêu cầu khắt khe của các quy trình công nghiệp hiện đại.

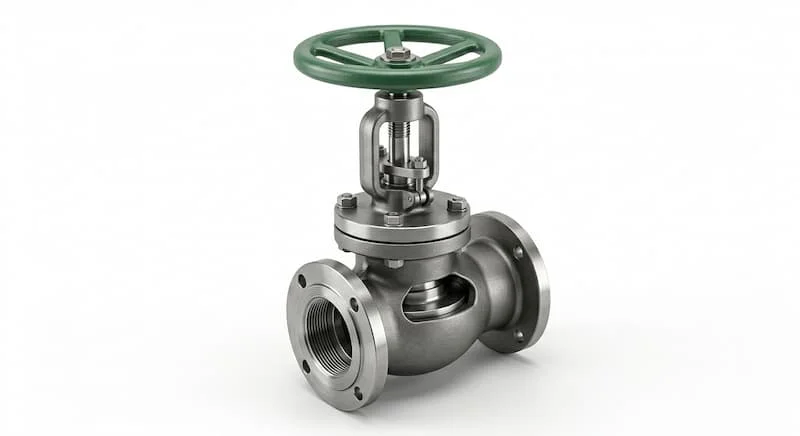

Globe valve 2 inch là gì?

Van cầu 2 inch (van cầu 2 inch hoặc flow control valve) là một loại industrial valve chuyên dụng có kích thước danh nghĩa là 2 inch (tương đương DN50). Thiết bị này được thiết kế chủ yếu để thực hiện hai chức năng quan trọng trong hệ thống đường ống: đóng mở hoàn toàn dòng chảy và điều tiết, kiểm soát chính xác lưu lượng lưu chất (chất lỏng, hơi, khí) đi qua.

Về mặt cấu tạo, globe valve có thiết kế đặc trưng với thân van (valve body) thường được đúc dày để chịu áp lực. Bên trong, đĩa van (disc) di chuyển lên xuống so với valve seat để mở hoặc đóng đường chảy. Việc di chuyển đĩa van được thực hiện thông qua stem nối với tay quay (handwheel) ở phía trên.

Cấu tạo chi tiết của Van cầu 2 inch

Để đạt được khả năng điều tiết chính xác và độ bền cao, Van cầu 2 inch (industrial flow valve) có cấu tạo chi tiết với các bộ phận cốt lõi sau:

• Valve body: Là phần thân van chịu lực chính, thường được đúc dày để chịu áp suất và nhiệt độ cao. Thân van có thiết kế dạng chữ S hoặc Angle để hướng dòng chảy.

• Disc: Là đĩa van, bộ phận trực tiếp đóng mở đường chảy. Đĩa van có thể có nhiều hình dạng (plunger, dial...) để tối ưu hóa khả năng điều tiết.

• Seat: Là vòng đệm kín (valve seat), nơi đĩa van ép vào để đóng kín dòng chảy. Chất lượng của valve seat sealing quyết định độ kín của van.

• Stem: Là trục van nối handwheel với disc. Stem đóng vai trò truyền chuyển động quay từ handwheel thành chuyển động tịnh tiến của disc.

• Bonnet: Là phần nắp van, bao bọc stem và packing, đảm bảo độ kín cho stem.

• Handwheel: Là tay quay, bộ phận dùng để vận hành van bằng tay.

Nguyên lý hoạt động của Van cầu 2 inch

Nguyên lý hoạt động của globe valve dựa trên việc thay đổi khoảng cách giữa disc và seat:

1. Vận hành handwheel: Khi quay handwheel, stem sẽ chuyển động tịnh tiến, đẩy disc lên hoặc xuống.

2. Mở van: Khi disc được nâng lên, khoảng cách giữa disc và seat tăng lên, cho phép lưu chất đi qua.

3. Đóng van: Khi disc được hạ xuống, disc sẽ ép chặt vào seat, đóng kín đường chảy.

4. Điều tiết lưu lượng: Bằng cách dừng disc ở một vị trí trung gian, người vận hành có thể kiểm soát lượng lưu chất đi qua một cách chính xác.

Ứng Dụng Thực Tế

Các loại Van cầu 2 inch phổ biến

Van cầu 2 inch rất đa dạng để phù hợp với từng ứng dụng cụ thể. Chúng thường được phân loại dựa trên các tiêu chí sau:

Theo vật liệu:

• Gang (Cast Iron): Phổ biến nhất cho các ứng dụng công nghiệp thông thường, nước, hơi thấp áp.

• Đồng (Bronze): Cho các ứng dụng nước lạnh, nước nóng, hơi thấp áp.

• Inox (Stainless Steel globe valve): Cho các ứng dụng ăn mòn, nhiệt độ và áp suất cao, độ sạch cao.

• Thép đúc (Cast Steel): Cho các ứng dụng nhiệt độ và áp suất rất cao, môi trường dầu khí.

Theo kết nối:

• Ren (Threaded globe valve): Cho các ứng dụng áp suất thấp, đường ống nhỏ.

• Mặt bích (Flanged globe valve): Cho các ứng dụng áp suất trung bình đến cao, dễ dàng lắp đặt và bảo trì.

• Hàn (Welded connection): Cho các ứng dụng áp suất và nhiệt độ rất cao, yêu cầu độ kín tuyệt đối.

Theo thiết kế:

• Straight pattern: Dạng chữ S thông thường.

• Y-pattern: Dạng chữ Y để giảm tổn thất áp suất.

• Angle pattern: Dạng góc để đổi hướng dòng chảy 90 độ.

So sánh Van cầu 2 inch và gate valve 2 inch

Việc lựa chọn giữa globe valve và gate valve (globe valve vs gate valve) là một quyết định kỹ thuật quan trọng. Bảng so sánh dưới đây sẽ giúp bạn:

Phân tích sâu: Tại sao globe valve điều tiết tốt hơn gate valve? Thiết kế của globe valve với disc di chuyển song song với dòng chảy cho phép kiểm soát lưu lượng mượt mà hơn. Ngược lại, disc của gate valve di chuyển vuông góc với dòng chảy, chỉ phù hợp để đóng hoặc mở hoàn toàn. Việc dùng gate valve để điều tiết sẽ nhanh chóng làm hỏng đĩa và seat. Tuy nhiên, globe valve lại gây tụt áp nhiều hơn ball valve hoặc gate valve do dòng chảy phải đổi hướng nhiều lần bên trong thân van.

Thông số kỹ thuật cần quan tâm khi chọn Van cầu 2 inch

Để đảm bảo hiệu suất và an toàn, bạn cần chú ý đến các thông số kỹ thuật (DN50 globe valve hoặc industrial piping valve) sau:

• Kích thước: DN50 hoặc 2 inch.

• Pressure rating: Phải chọn van có pressure rating lớn hơn áp suất cao nhất của hệ thống khoảng 25-50%.

• Nhiệt độ làm việc: Cần chọn vật liệu van và seat sealing có thể hoạt động ổn định trong dải nhiệt độ.

• Kiểu kết nối: Ren, bích (tiêu chuẩn ANSI, DIN, JIS...), hàn.

• Vật liệu sealing: PTFE, Grafit, kim loại... Tùy môi trường và nhiệt độ.

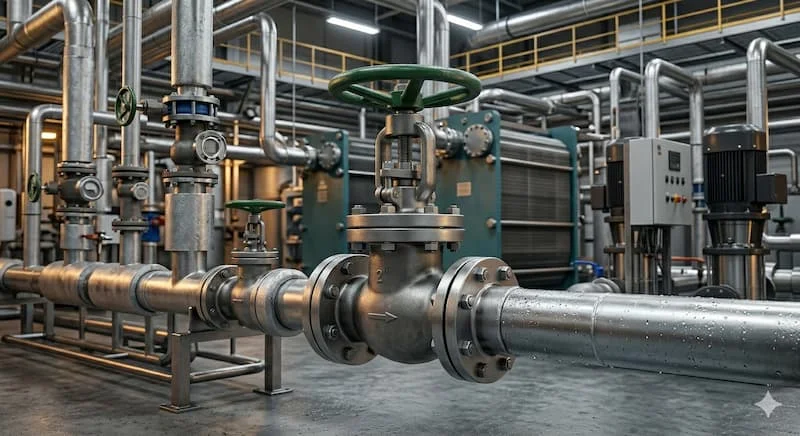

Van cầu 2 inch được dùng ở đâu?

Khả năng kiểm soát lưu lượng chính xác của globe valve làm cho nó trở thành một phần không thể thiếu trong nhiều lĩnh vực:

• Hệ thống hơi nóng (Steam): Để điều tiết hơi nước cung cấp cho các thiết bị nhiệt.

• HVAC: Để kiểm soát lượng nước nóng hoặc nước lạnh trong hệ thống điều hòa không khí.

• Nhà máy công nghiệp: Cho các dây chuyền xử lý hóa chất, thực phẩm, dược phẩm.

• Dầu khí: Để kiểm soát dòng chảy của dầu và khí trong các đường ống.

• Hệ thống cấp nước áp lực cao: Để điều tiết lưu lượng nước.

Insight: Van cầu 2 inch là giải pháp tối ưu cho những vị trí cần kiểm soát lưu lượng chính xác, không chỉ đơn thuần là đóng hay mở dòng chảy.

Sai lầm thường gặp khi chọn Van cầu 2 inch

Một sự lựa chọn sai lầm có thể dẫn đến hậu quả nghiêm trọng:

• Chọn sai vật liệu: Dùng van gang cho hơi nhiệt độ cao hoặc van thép thường cho môi trường ăn mòn.

• Dùng globe valve cho lưu lượng quá lớn: Tổn thất áp suất cao sẽ làm giảm hiệu suất hệ thống.

• Lắp sai chiều dòng chảy: Điều này sẽ làm giảm khả năng điều tiết và độ bền của van.

• Không kiểm tra pressure rating: Dùng van áp suất thấp cho hệ thống áp suất cao có thể gây nổ.

• Chọn sai kiểu kết nối: Lắp van bích ANSI vào đường ống bích JIS.

CTA Mềm: Khuyến nghị kiểm tra kỹ điều kiện vận hành trước khi chọn van để đảm bảo an toàn và hiệu suất.

Checklist chọn Van cầu 2 inch phù hợp

Trước khi mua và lắp đặt một chiếc Van cầu 2 inch, hãy tuân thủchecklist sau để đảm bảo chọn được loại phù hợp:

• Xác định lưu chất (hơi, nước, khí, hóa chất...).

• Kiểm tra áp suất làm việc cao nhất.

• Kiểm tra nhiệt độ làm việc.

• Chọn vật liệu van phù hợp (gang, đồng, Inox, thép đúc...).

• Chọn kiểu kết nối phù hợp (ren, bích ANSI/DIN/JIS, hàn).

• Kiểm tra các tiêu chuẩn và chứng nhận kỹ thuật cần thiết.

Hướng dẫn lắp đặt Van cầu 2 inch đúng kỹ thuật

Quy trình lắp đặt phải được tuân thủ nghiêm ngặt:

1. Kiểm tra hướng dòng chảy: Lắp van sao cho mũi tên trên thân van trùng với hướng dòng chảy.

2. Vệ sinh đường ống: Làm sạch rỉ sét, dầu mỡ bên trong đường ống trước khi lắp van.

3. Căn chỉnh kết nối: Đảm bảo các bích hoặc ren kết nối được căn chỉnh chính xác.

4. Siết bulong đúng lực: Siết chặt bulong bằng cờ lê lực theo quy định. Không dùng lực quá mạnh.

5. Kiểm tra rò rỉ sau vận hành: Mở van và kiểm tra rò rỉ ở các khớp nối.

FAQ — Câu hỏi thường gặp

Globe valve 2 inch dùng để làm gì?

Dùng để đóng mở và điều tiết lưu lượng lưu chất (hơi, nước, khí) trong hệ thống đường ống công nghiệp.

Globe valve khác gate valve như thế nào?

Globe valve điều tiết lưu lượng tốt hơn, đóng kín hơn, nhưng gây tụt áp nhiều hơn so với gate valve.

Globe valve 2 inch phù hợp hệ thống nào?

Phù hợp cho các vị trí cần điều tiết lưu lượng chính xác, như hệ thống hơi nóng, HVAC, nước cấp, hóa chất.

Nên chọn globe valve inox hay gang?

Tùy môi trường và nhiệt độ làm việc. Inox chịu ăn mòn và nhiệt tốt hơn nhưng giá cao hơn gang.

Globe valve có lắp được theo cả hai chiều không?

Thông thường không. Cần lắp đúng chiều mũi tên dòng chảy để đảm bảo khả năng điều tiết và độ bền của disc.

Tổng kết

Globe valve 2 inch (flow control valve hoặc industrial valve) là một giải pháp cốt lõi và tối ưu cho những vị trí cần kiểm soát, điều tiết lưu lượng chính xác trong các hệ thống công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, sự khác biệt giữa các loại và các thông số kỹ thuật là chìa khóa để:

• Điều tiết lưu lượng hiệu quả cho các quy trình ổn định.

• Tăng độ ổn định hệ thống và bảo vệ các thiết bị khác.

• Vận hành bền bỉ và giảm thiểu chi phí bảo trì.

Chọn đúng loại và lắp đặt đúng cách sẽ giúp bạn tối ưu hiệu suất và đảm bảo an toàn cho hệ thống công nghiệp globe valve 2 inch.
