Tiêu chuẩn ASME Flange Standard: Cẩm nang chuyên sâu cho kỹ thuật và vận hành

Trong thế giới cơ khí và hệ thống đường ống công nghiệp, American Society of Mechanical Engineers flange standard được coi là "ngôn ngữ chung" đảm bảo sự an toàn và tính đồng bộ tuyệt đối. Việc hiểu sai một thông số nhỏ trên mặt bích có thể dẫn đến những thảm họa về rò rỉ hoặc cháy nổ áp suất nghiêm trọng.

ASME flange standard là gì?

ASME flange standard là bộ tiêu chuẩn kỹ thuật do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers) thiết lập. Bộ tiêu chuẩn này quy định chi tiết về kích thước, dung sai, vật liệu, đánh giá áp suất - nhiệt độ, đánh dấu và các phương pháp thử nghiệm cho mặt bích (flange) trong hệ thống đường ống.

Một nhầm lẫn kinh điển mà giới kỹ thuật thường gặp là đánh đồng ASME và ANSI. Thực tế, ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ) là cơ quan phê duyệt, còn ASME là đơn vị trực tiếp soạn thảo và quản lý về mặt kỹ thuật. Hiện nay, hầu hết các tiêu chuẩn mặt bích đều được định danh là ASME thay vì ANSI như trước đây.

Trong đó, ASME B16.5 là tiêu chuẩn phổ biến nhất, áp dụng cho các kích thước từ NPS 1/2 đến NPS 24. Đối với các đường ống siêu lớn, người ta sẽ áp dụng ASME B16.47. Vai trò cốt lõi của tiêu chuẩn này là tạo ra sự đồng bộ toàn hệ thống; dù bạn mua mặt bích ở Mỹ, Việt Nam hay Hàn Quốc, miễn là tuân thủ ASME, chúng chắc chắn sẽ lắp khớp hoàn hảo với nhau.

Nguyên lý hoạt động của flange theo tiêu chuẩn ASME

Về cơ bản, một mối nối mặt bích hoạt động dựa trên nguyên lý ép nén cơ học: Hai mặt bích được ép chặt vào nhau thông qua lực siết của hệ thống bulong, ở giữa là một gioăng (gasket) có nhiệm vụ điền đầy các khe hở siêu nhỏ để tạo độ kín khít.

Tuy nhiên, để sự kết nối này chịu được áp suất cao, ASME không chỉ dừng lại ở việc quy định hình dáng. Tiêu chuẩn này tính toán cực kỳ chi tiết các thông số:

• Độ dày mặt bích: Đảm bảo không bị biến dạng khi chịu lực siết và áp suất bên trong.

• Số lỗ và đường kính bulong: Phân bổ lực ép đồng đều lên bề mặt gioăng.

• Khả năng chịu áp (Rating): Xác định ngưỡng giới hạn mà mặt bích có thể vận hành an toàn.

Tại sao phải đồng bộ tiêu chuẩn? Câu trả lời nằm ở sự an toàn. Nếu bạn lắp một mặt bích Class 150 vào hệ thống yêu cầu Class 300 chỉ vì chúng có cùng kích thước đường ống, mặt bích sẽ bị xé toạc hoặc biến dạng dưới áp lực vượt ngưỡng, gây ra các vụ nổ đường ống cực kỳ nguy hiểm.

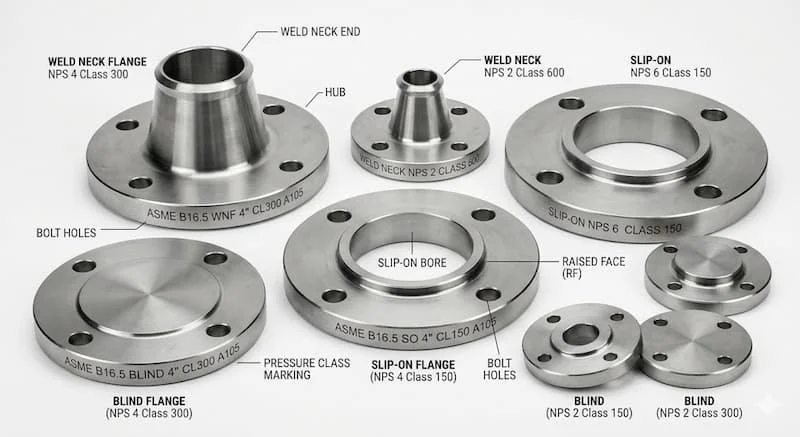

Các loại flange phổ biến trong tiêu chuẩn ASME

Trong hệ thống American Society of Mechanical Engineers flange standard, không có khái niệm loại mặt bích "tốt nhất", chỉ có loại "phù hợp nhất" cho từng điều kiện vận hành cụ thể. Dưới đây là các loại phổ biến:

• Weld Neck Flange (Cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Ưu điểm là chịu được áp suất cao, nhiệt độ khắc nghiệt và rung động mạnh. Thường dùng trong dầu khí, hóa chất.

• Slip-On Flange (Bích trượt): Trượt lên trên đầu ống và hàn cả trong lẫn ngoài. Dễ lắp đặt, giá thành rẻ nhưng khả năng chịu mỏi thấp hơn Weld Neck.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc các hố chờ. Đây là loại chịu ứng suất cơ học lớn nhất do áp suất trực tiếp lên tâm bích.

• Socket Weld Flange: Có lỗ bậc để đút ống vào và hàn một đường duy nhất. Thường dùng cho ống kích thước nhỏ áp suất cao.

• Threaded Flange (Bích ren): Kết nối bằng ren, không cần hàn. Phù hợp cho môi trường dễ cháy nổ nơi việc hàn cắt bị cấm.

• Lap Joint Flange: Dùng kèm với một đầu nối (Stub end). Ưu điểm là mặt bích có thể xoay tự do, rất thuận tiện cho các hệ thống cần tháo lắp, vệ sinh thường xuyên.

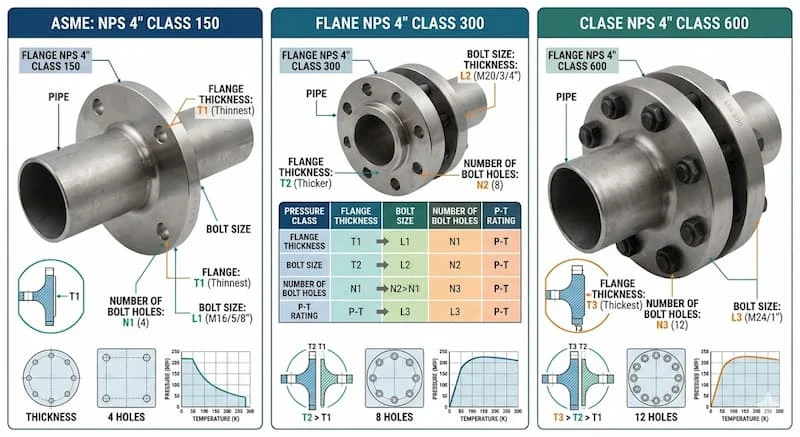

Các Class áp lực trong ASME flange standard

Hệ thống phân cấp áp lực (Pressure Ratings) trong ASME được chia thành các Class: 150, 300, 600, 900, 1500 và 2500.

Một sai lầm phổ biến là hiểu "Class 150" tương đương với áp suất 150 PSI. Thực tế, khả năng chịu áp của mặt bích phụ thuộc chặt chẽ vào nhiệt độ và vật liệu. Ví dụ, một mặt bích thép carbon Class 150 có thể chịu được áp suất cao hơn ở 38°C so với khi hoạt động ở 400°C.

Bảng so sánh áp suất vận hành tối đa (Tham khảo cho thép Carbon):

Tại sao cùng Class nhưng vật liệu khác nhau chịu áp khác nhau? Vì mỗi loại vật liệu (như Inox 316, thép A105) có giới hạn bền kéo và độ dẻo khác nhau dưới tác động của nhiệt độ.

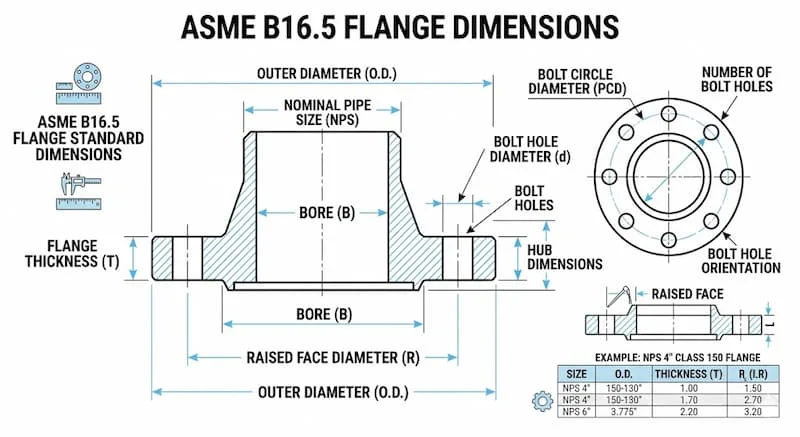

Thông số kỹ thuật quan trọng trong ASME flange

Khi làm việc với American Society of Mechanical Engineers flange standard, kỹ sư cần nắm vững các thông số "sống còn" sau đây để tránh lỗi lắp đặt:

1. Nominal Pipe Size (NPS): Kích thước ống định danh (tính bằng inch). Cần lưu ý sự tương đương với chỉ số DN (mm) trong hệ DIN.

2. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Nếu sai PCD, bạn tuyệt đối không thể xỏ được bulong qua hai mặt bích.

3. Bolt Holes: Số lượng và kích thước lỗ bulong.

4. Flange Facing (Kiểu bề mặt):

   • Raised Face (RF): Mặt lồi, phổ biến nhất, giúp tập trung áp lực lên gioăng.

   • Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại, dùng cho áp suất cực cao.

Insight: Sai một li đi một dặm. Chỉ cần chọn sai kiểu mặt (ví dụ dùng gioăng phẳng cho mặt RTJ), hệ thống sẽ rò rỉ ngay lập tức khi chạy thử áp (hydrotest).

So sánh American Society of Mechanical Engineers flange standard với DIN và JIS

Trong thực tế, các nhà thầu thường gặp khó khăn khi kết nối thiết bị nhập khẩu từ các khu vực khác nhau.

Kết luận: Mặt bích ASME, DIN và JIS không thể dùng thay thế trực tiếp cho nhau vì sự khác biệt về đường kính vòng tâm lỗ bulong và độ dày. Nếu bắt buộc phải kết nối, bạn cần sử dụng bộ chuyển đổi (Adapter) hoặc gia công đặc biệt.

American Society of Mechanical Engineers flange standard được dùng trong hệ thống nào?

Nhờ tính khắt khe và độ tin cậy cao, American Society of Mechanical Engineers flange standard chiếm lĩnh hầu hết các dự án trọng điểm toàn cầu, đặc biệt là các hệ thống có tiêu chuẩn an toàn ngặt nghèo:

• Dầu khí & Lọc hóa dầu: Đây là "đất diễn" chính của ASME, nơi áp suất cao và hóa chất ăn mòn đòi hỏi sự ổn định tuyệt đối.

• Nhà máy nhiệt điện: Hệ thống hơi quá nhiệt cần các loại mặt bích Weld Neck Class cao.

• Công nghiệp hóa chất: Yêu cầu các mặt bích vật liệu đặc biệt theo chuẩn ASME để chống ăn mòn.

• Hệ thống HVAC & PCCC: Thường dùng Class 150 cho các tòa nhà cao tầng theo chuẩn Mỹ.

Nếu bạn đang vận hành một hệ thống được thiết kế theo tiêu chuẩn Mỹ (EPC Mỹ), việc sử dụng mặt bích ASME là điều bắt buộc để đảm bảo tính pháp lý và kỹ thuật.

Sai lầm phổ biến khi chọn flange theo ASME

Việc lựa chọn sai mặt bích không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ "bom nổ chậm" trong nhà máy. Các sai lầm thường gặp bao gồm:

1. Chỉ nhìn kích thước ống: Thấy ống DN100 là mua bích DN100 mà không kiểm tra Class áp suất.

2. Không kiểm tra nhiệt độ vận hành: Chọn Class 150 cho môi trường 300°C trong khi ở nhiệt độ đó, Class 150 không còn đủ khả năng chịu tải.

3. Sai kiểu mặt (Gasket Face): Lắp mặt bích RF với mặt bích phẳng (Flat Face) có thể làm gãy tai bích khi siết lực.

4. Nhầm lẫn ASME và ANSI: Dẫn đến việc tra cứu tài liệu cũ, không cập nhật các thay đổi về dung sai mới nhất.

Hậu quả: Nhẹ thì gây rò rỉ môi chất (lãng phí), nặng thì gây nổ áp, đình trệ sản xuất và ảnh hưởng đến tính mạng con người.

Hướng dẫn chọn flange theo tiêu chuẩn ASME đúng kỹ thuật

Để chọn được mặt bích chuẩn xác, hãy tuân thủ Checklist sau:

• Xác định môi chất: Lưu chất là nước, khí, hay hóa chất ăn mòn? (Để chọn vật liệu: Thép, Inox, Đồng).

• Xác định nhiệt độ & Áp suất: Tra bảng Pressure-Temperature Ratings để chọn Class phù hợp.

• Chọn loại Flange: Cần tháo lắp thường xuyên (Lap Joint) hay chịu áp cực cao (Weld Neck)?

• Chọn kiểu mặt (Facing): RF cho ứng dụng phổ thông hoặc RTJ cho ứng dụng đặc biệt.

• Kiểm tra tiêu chuẩn kết nối: Đảm bảo toàn bộ van, ống và mặt bích đều cùng hệ ASME.

Checklist lắp đặt flange ASME an toàn

Lắp đặt đúng kỹ thuật quyết định 50% độ bền của mối nối:

• ✔ Siết bulong theo hình sao: Luôn siết đối xứng để lực ép phân bổ đều, tránh vênh mặt bích.

• ✔ Kiểm tra mặt gasket: Đảm bảo bề mặt không bị trầy xước sâu theo hướng tâm.

• ✔ Kiểm tra đồng tâm: Không dùng lực siết bulong để kéo hai mặt bích lệch về gần nhau.

• ✔ Kiểm tra Torque: Sử dụng cờ lê lực để siết đúng thông số nhà sản xuất quy định.

• ✔ Vệ sinh: Làm sạch ren bulong và bề mặt tiếp xúc trước khi lắp.

FAQ: Câu hỏi thường gặp về ASME flange standard

1. ASME flange standard là gì?

Là bộ tiêu chuẩn kỹ thuật quy định mọi thông số từ kích thước đến khả năng chịu áp của mặt bích công nghiệp do ASME ban hành.

2. ASME và ANSI có giống nhau không?

Về cơ bản là giống về thông số kích thước, nhưng ASME là bộ tiêu chuẩn kỹ thuật hiện hành được cập nhật liên tục, còn ANSI đóng vai trò là tổ chức phê duyệt.

3. Class 150 và 300 khác gì?

Class 300 dày hơn, nặng hơn và có khả năng chịu áp suất cao hơn đáng kể so với Class 150 ở cùng một mức nhiệt độ.

4. Có thể dùng chung mặt bích ASME với DIN không?

Không khuyến khích. Các lỗ bulong thường không khớp nhau. Nếu cố tình sửa chữa để lắp chung sẽ làm mất đi chứng nhận an toàn của hệ thống.

5. Tại sao mặt bích bị rò dù đã siết rất chặt?

Có thể do bạn đã dùng sai loại gioăng, hoặc bề mặt bích bị vênh do siết không theo thứ tự hình sao, hoặc áp suất thực tế vượt quá Class định danh.

Kết luận

Việc tuân thủ ASME flange standard không chỉ là câu chuyện đáp ứng các thông số kỹ thuật khô khan, mà là yếu tố then chốt để đảm bảo an toàn và tính kinh tế cho công trình. Một hệ thống đồng bộ theo chuẩn ASME giúp giảm thiểu rủi ro vận hành, dễ dàng bảo trì và thay thế linh kiện trên phạm vi toàn cầu.

Trước khi quyết định mua hàng hoặc lắp đặt, hãy luôn kiểm tra kỹ bảng tra Class áp suất và nhiệt độ. Đừng để một sai sót nhỏ về tiêu chuẩn trở thành lỗ hổng lớn trong hệ thống của bạn đối với ASME flange standard.
