Van nước đóng mở bằng điện: Giải pháp tự động hóa và hướng dẫn lựa chọn chuẩn kỹ thuật

Van nước đóng mở bằng điện giải quyết vấn đề gì?

Trong một hệ thống cấp nước truyền thống, muốn ngắt hay mở dòng chảy, người vận hành thường phải di chuyển trực tiếp đến vị trí lắp đặt van và thao tác hoàn toàn bằng tay. Sự bất tiện này lộ rõ khi vị trí van nằm ở trên cao, ở khoảng cách xa, hoặc khi hệ thống sở hữu số lượng lớn đường ống cần kiểm soát đồng thời.

Đặc biệt, trong các dây chuyền hiện đại đòi hỏi mức độ tự động hóa cao, việc đóng mở nước theo chu kỳ hoặc kích hoạt tự động dựa trên tín hiệu từ cảm biến và bộ điều khiển trung tâm là yêu cầu bắt buộc. Đây chính là lúc van nước đóng mở bằng điện phát huy vai trò giải pháp thay thế hoàn hảo.

Tuy nhiên, việc đầu tư thiết bị này đòi hỏi bạn phải giải đáp hàng loạt câu hỏi cốt lõi: Thiết bị vận hành theo cơ chế nào? Có những chủng loại van nước đóng mở bằng điện nào trên thị trường? Liệu van bi điện và van điện từ khác nhau ra sao? Nên ưu tiên điện áp 12V, 24V hay 220V và cách chọn kích thước DN đường ống thế nào cho chuẩn xác?

Kiến thức nền

Van nước đóng mở bằng điện là gì?

Van nước đóng mở bằng điện là loại van sử dụng bộ truyền động điện (electric actuator) hoặc cơ cấu điện từ để thực hiện thao tác đóng/mở dòng nước theo tín hiệu điều khiển. Tùy thiết kế, van có thể sử dụng mô-tơ điện để xoay bi/cánh van hoặc cuộn điện từ để tác động trực tiếp lên cơ cấu van.

Cần nhấn mạnh rằng van nước đóng mở bằng điện không phải là tên gọi của một thiết bị duy nhất, mà là thuật ngữ chung chỉ phương thức vận hành tự động bằng điện. Nhóm này bao gồm nhiều dòng sản phẩm phổ biến như van bi điều khiển điện, van bướm điều khiển điện, van cầu điều khiển điện và van điện từ. Mỗi loại sở hữu kết cấu và nguyên lý cấu thành hoàn toàn khác nhau.

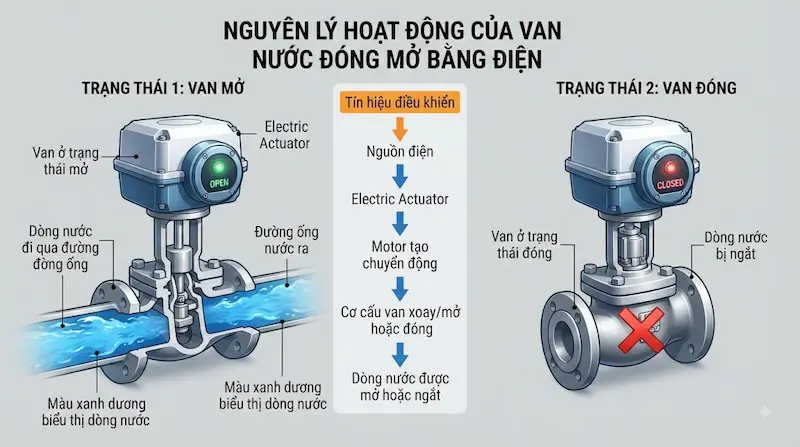

Nguyên lý hoạt động của van nước đóng mở bằng điện

Van sử dụng bộ truyền động điện (Motorized Valve)

Hệ thống vận hành tuân theo một chuỗi logic chặt chẽ:

Van điện từ (Solenoid Valve) hoạt động khác thế nào?

Ngược lại với bộ truyền động mô-tơ, van điện từ sử dụng cuộn dây điện từ (solenoid coil). Khi cấp điện, lực điện từ hút lõi van lên hoặc xuống để mở/đóng dòng chảy ngay lập tức. Do đó, không phải mọi thiết bị van nước đóng mở bằng điện đều là van điện từ.

Phân loại các dòng van nước đóng bằng điện phổ biến

Van bi điều khiển điện

Sử dụng cấu trúc bi xoay kết hợp bộ truyền động điện (actuator). Ưu điểm nổi bật là tốc độ đóng mở dứt khoát, thiết kế gọn gàng và khả năng chịu áp lực tốt, là lựa chọn ưu tiên hàng đầu trong các hệ thống cấp nước tự động.

Van bướm điều khiển điện

Vận hành bằng đĩa van xoay trong thân van. Giải pháp này cực kỳ tối ưu về không gian và chi phí cho các đường ống có kích thước từ trung bình đến lớn, thường gặp trong các hệ thống HVAC, cấp thoát nước đô thị và công nghiệp nặng.

Van cầu điều khiển điện

Sử dụng đĩa van nâng hạ theo trục dọc, thường ứng dụng khi hệ thống đòi hỏi khả năng điều tiết lưu lượng dòng chảy chính xác thay vì chỉ đóng/mở hoàn toàn (ON/OFF).

Van điện từ nước

Sử dụng cuộn coil điện từ để đóng mở siêu nhanh, cấu trúc nhỏ gọn, thích hợp cho các hệ thống kiểm soát dòng chảy ngắt quãng quy mô vừa và nhỏ.

Phân tích chuyên sâu

Van bi điện và van điện từ khác nhau thế nào?

Khi nào nên chọn van bi điện?

Bạn nên đầu tư van bi điện khi hệ thống cần tự động hóa quy mô, điều khiển từ xa qua tủ điện hoặc tích hợp các hệ thống BMS/PLC với độ bền cơ học cao và đường kính ống lớn.

Khi nào van điện từ phù hợp hơn?

Van điện từ là lựa chọn hoàn hảo khi không gian lắp đặt hạn chế, yêu cầu đóng ngắt cực kỳ nhanh chóng và đường ống ở mức vừa và nhỏ.

Thông số kỹ thuật

Thông số quan trọng cần quan tâm khi chọn mua

Kích thước danh nghĩa (DN)

Xác định chính xác quy chuẩn DN của đường ống (như DN15, DN20, DN25, DN32, DN50, DN65, DN100...) kết hợp cùng kiểu kết nối ren hoặc mặt bích để đảm bảo độ khít tuyệt đối.

Điện áp hoạt động

Các dải điện áp phổ biến của van nước đóng bằng điện bao gồm 12V DC, 24V DC, 24V AC, 110V AC và 220V AC. Tuyệt đối không cấp sai điện áp để tránh làm cháy cuộn coil hoặc hỏng mạch actuator.

Kiểu điều khiển và Vật liệu thân

Xác định rõ bạn cần van chạy dạng ON/OFF đơn giản hay điều khiển tuyến tính theo tín hiệu phản hồi. Đồng thời, lựa chọn chất liệu thân van (đồng, inox, gang, thép) tương thích với đặc tính hóa học của môi chất.

Áp suất và Nhiệt độ làm việc

Kiểm tra giới hạn áp suất định mức (PN) và dải nhiệt độ tối đa của hệ thống (đặc biệt trong các hệ thống nước nóng hoặc lò hơi) để phụ kiện không bị biến dạng, rò rỉ.

Actuator điện quyết định điều gì ở van?

Bộ truyền động điện (Electric Actuator) không đơn thuần chỉ là một mô-tơ dùng để vặn van, mà nó chi phối toàn bộ hiệu suất vận hành thông qua các yếu tố kỹ thuật cốt lõi:

• Mô-men xoắn (Torque): Lực xoắn phải đủ lớn để thắng áp lực dòng chảy và ma sát thân van. Việc chọn actuator sai công suất (ví dụ chọn bừa cho ống DN50 mà không tính mô-men) sẽ khiến van bị kẹt cứng.

• Thời gian hành trình (Stroke Time): Tốc độ quay từ góc mở 0% đến 100%.

• Chu kỳ hoạt động (Duty Cycle) và Cơ chế bảo vệ: Đảm bảo mô-tơ không bị quá nhiệt khi hoạt động liên tục, đồng thời tích hợp các tính năng ngắt hành trình giới hạn hành trình điện tử.

Ứng dụng thực tế

• Hệ thống cấp nước tòa nhà & nhà máy: Tự động hóa việc phân phối và khóa nước tổng các tầng, các khu vực kỹ thuật.

• Hệ thống HVAC: Kiểm soát lưu lượng nước lạnh tuần hoàn trong các hệ thống Chiller, tháp giải nhiệt (cooling tower), AHU và FCU.

• Hệ thống tưới tự động: Kết hợp cùng timer và cảm biến để tự động cấp nước tưới tiêu theo khung giờ cài đặt sẵn.

• Tự động hóa công nghiệp: Đồng bộ vận hành cùng cảm biến dòng chảy, tủ điện trung tâm PLC trong các dây chuyền sản xuất khép kín.

Sai lầm thường gặp khi chọn van nước đóng mở bằng điện

Nhầm lẫn van điện cơ với van điện từ: Mua sai chủng loại thiết bị so với nhu cầu thực tế của hệ thống.

Chỉ nhìn kích thước DN: Bỏ qua các thông số cốt lõi về áp suất, nhiệt độ và tính chất môi chất.

Cấp sai nguồn điện: Cắp nhầm nguồn 220V cho actuator chuẩn 24V gây cháy nổ thiết bị.

Chọn actuator thiếu mô-men xoắn: Lực kéo yếu khiến van không thể đóng mở hoàn toàn dưới áp lực nước cao.

Không xác định kiểu điều khiển: Bỏ qua việc kiểm tra xem hệ thống yêu cầu tín hiệu ON/OFF hay điều khiển phản hồi.

Bỏ qua trạng thái khi mất điện: Không tính toán trước việc hệ thống yêu cầu van tự đóng, tự mở hay giữ nguyên trạng thái khi sự cố mất nguồn xảy ra.

Chọn sản phẩm chỉ dựa vào giá rẻ: Mua phải thiết bị kém chất lượng khiến mô-tơ nhanh cháy và hệ thống đình trệ.

Hướng dẫn lựa chọn và Checklist kỹ thuật

Quy trình 8 bước chọn van nước đóng bằng điện đúng nhu cầu

• Bước 1: Xác định môi chất: Nước lạnh sinh hoạt, nước nóng, nước xử lý hay hóa chất đặc biệt.

• Bước 2: Xác định DN đường ống: Đo đạc kích thước và chọn kiểu kết nối ren/mặt bích.

• Bước 3: Xác định áp suất: Đối chiếu áp suất vận hành thực tế với định mức PN của van.

• Bước 4: Xác định nhiệt độ: Đảm bảo giới hạn nhiệt của thân van và gioăng làm kín đáp ứng đủ.

• Bước 5: Chọn loại van: Quyết định dùng van bi điện, van bướm điện hay van điện từ.

• Bước 6: Chọn điện áp actuator: 12V, 24V hay 220V phù hợp với mạng lưới điện sẵn có.

• Bước 7: Kiểm tra phương thức điều khiển: ON/OFF, tuyến tính hay kết nối tích hợp tủ điều khiển trung tâm BMS/PLC.

• Bước 8: Kiểm tra trạng thái mất nguồn: Xác định cơ chế an toàn khi hệ thống mất điện đột ngột.

Checklist nhanh trước khi thanh toán:

•  Đã chọn đúng loại van phù hợp.

•  Kích thước chuẩn DN khớp đường ống.

•  Kiểu kết nối ren hoặc mặt bích chính xác.

•  Tương thích tuyệt đối với môi chất.

•  Đáp ứng ngưỡng áp suất hệ thống.

•  Chịu được giới hạn nhiệt độ vận hành.

• Điện áp cấp hoạt động đúng chuẩn.

•  Mô-men xoắn actuator đủ mạnh.

•  Kiểu điều khiển đúng yêu cầu thiết kế.

•  Đã kiểm tra trạng thái an toàn khi mất điện.

•  Chỉ số bảo vệ chống nước (IP) của actuator đạt chuẩn.

•  Có đầy đủ catalogue và hướng dẫn đấu nối điện từ hãng.

FAQ

Van nước đóng bằng điện là gì?

Van nước đóng mở điện là thiết bị sử dụng cơ cấu truyền động bằng mô-tơ điện hoặc cuộn lực điện từ để thực hiện thao tác tự động đóng/mở dòng nước theo tín hiệu điều khiển từ xa.

Van bi điện và van điện từ có giống nhau không?

Không. Van bi điện sử dụng bộ truyền động điện (electric actuator) để xoay góc bi chính xác, trong khi van điện từ sử dụng cuộn dây từ (solenoid coil) để tác động trực tiếp nâng hạ lõi van cực nhanh.

Van nước đóng mở bằng điện dùng điện áp bao nhiêu?

Tùy thuộc vào từng model thiết bị, van có thể sử dụng các mức điện áp phổ biến như 12V, 24V hoặc 220V. Bắt buộc phải cấp đúng nguồn điện quy định của nhà sản xuất để đảm bảo độ bền.

Có thể điều khiển van điện tự động không?

Có. Tùy theo thiết kế của bộ truyền động, van có thể dễ dàng tích hợp với bộ hẹn giờ, cảm biến lưu lượng, hệ thống PLC, tủ điều khiển thông minh BMS hoặc các mạch tự động hóa khác.

Van điện có đóng/mở được khi mất điện không?

Phụ thuộc hoàn toàn vào cấu trúc của bộ truyền động điện. Một số dòng thiết bị có cơ chế lò xo phản hồi giúp đưa van về trạng thái đóng/mở an toàn khi mất nguồn, trong khi các dòng thông thường sẽ giữ nguyên vị trí hiện tại.

Kết luận

Chọn đúng van nước đóng bằng điện cho hệ thống tối ưu

Việc đầu tư van nước đóng bằng điện đòi hỏi sự cân nhắc toàn diện, không thể chỉ chọn mua dựa vào kích thước đường ống DN đơn thuần. Để hệ thống vận hành bền bỉ, an toàn và tự động hóa trơn tru, bạn cần đồng bộ hóa các yếu tố gồm chủng loại van, tính chất môi chất, quy cách DN, áp suất, nhiệt độ, điện áp cấp, công suất actuator cùng phương thức điều khiển.
