Slip On Welding Flange: Giải pháp kết nối tối ưu cho hệ thống đường ống

Trong kỹ thuật cơ khí và xây dựng hệ thống đường ống, việc lựa chọn loại mặt bích phù hợp quyết định trực tiếp đến độ bền và tính kinh tế của công trình. Mặt bích hàn trượt nổi lên như một lựa chọn "quốc dân" nhờ sự cân bằng hoàn hảo giữa hiệu suất vận hành và sự đơn giản trong thi công. Dưới đây là phân tích chi tiết từ góc nhìn chuyên gia về loại phụ kiện quan trọng này.

Slip on welding flange là gì?

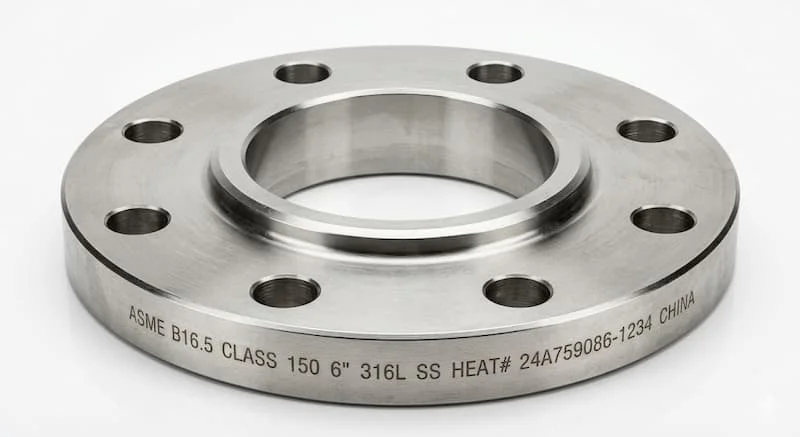

Slip on welding flange (mặt bích hàn trượt) là loại mặt bích được thiết kế với đường kính trong lớn hơn một chút so với đường kính ngoài của ống. Đặc điểm này cho phép mặt bích dễ dàng "trượt" qua đầu ống trước khi được cố định bằng các mối hàn ở cả mặt trong và mặt ngoài của bích.

Về thuật ngữ, "Slip on" ám chỉ thao tác trượt vào ống, còn "Welding" thể hiện phương thức kết nối vĩnh viễn bằng hàn nhiệt. Cấu tạo cơ bản của nó gồm một đĩa kim loại phẳng với lỗ trung tâm (bore size) và các lỗ bulong (bolt holes) xung quanh để kết nối với các thiết bị hoặc đoạn ống khác.

Nguyên lý kết nối của mặt bích hàn trượt dựa trên việc tạo ra một liên kết chắc chắn thông qua hai đường hàn góc (fillet weld). Đường hàn bên ngoài kết nối cổ bích với thân ống, trong khi đường hàn bên trong thực hiện tại đầu ống tiếp giáp với mặt bích, giúp tăng cường khả năng chống rò rỉ và ổn định cấu trúc cho toàn hệ thống.

Nguyên lý hoạt động của slip on flange

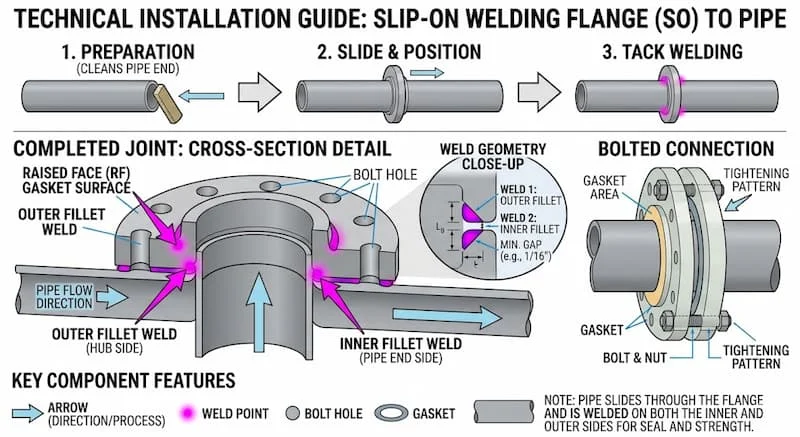

Hoạt động của slip on flange dựa trên sự phối hợp giữa mối hàn cơ khí và lực ép từ hệ thống bulong. Đầu tiên, ống được đưa vào bên trong lỗ bích. Sau đó, kỹ sư sẽ tiến hành hàn hai mặt: một mối hàn ở mặt sau của bích và một mối hàn ở bên trong lòng bích tại đầu ống. Để hoàn thiện kết nối, hai mặt bích được ép chặt vào nhau với một gioăng (gasket) ở giữa thông qua lực siết bulong để tạo độ kín tuyệt đối.

Tại sao slip on flange dễ lắp đặt hơn weld neck?

Mặt bích hàn trượt không yêu cầu độ chính xác cực cao khi cắt ống như mặt bích cổ hàn (weld neck). Người thợ có thể điều chỉnh vị trí mặt bích trên ống dễ dàng hơn, không cần vát mép ống phức tạp, giúp tiết kiệm đáng kể thời gian thi công tại công trường.

Vì sao khả năng chịu áp thấp hơn?

Mặc dù tiện lợi, nhưng do thiết kế trượt và kiểu hàn góc, khả năng chịu lực của mặt bích hàn trượt thường chỉ bằng khoảng 2/3 so với weld neck. Các mối hàn góc dễ bị tập trung ứng suất hơn so với mối hàn đối đầu của mặt bích cổ dài, do đó chúng thường được ưu tiên cho các hệ thống áp lực trung bình và thấp.

Cấu tạo và thông số kỹ thuật của mặt bích hàn trượt

Để đảm bảo lắp đặt thành công, việc nắm vững các thông số kỹ thuật của mặt bích hàn trượt là điều bắt buộc. Một sai lệch nhỏ trong chỉ số có thể dẫn đến việc không thể kết nối hoặc gây rò rỉ nghiêm trọng.

Các thông số cốt lõi bao gồm:

• Outer Diameter (OD): Đường kính ngoài tổng thể của mặt bích.

• Bore Size: Đường kính lỗ trong, phải khớp với đường kính ngoài của ống để thực hiện thao tác trượt.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Sai PCD đồng nghĩa với việc không thể xỏ bulong để kết nối.

• Class Pressure: Phổ biến nhất là Class 150, 300, 600.

Các tiêu chuẩn sản xuất phổ biến:

• ASME B16.5: Tiêu chuẩn Mỹ cho mặt bích ống kích thước nhỏ đến vừa.

• ANSI, DIN (Đức), JIS (Nhật): Mỗi tiêu chuẩn có quy định riêng về kích thước và áp lực.

Insight chuyên gia: Luôn kiểm tra sự tương thích giữa Class và vật liệu. Nếu chọn sai Class áp lực cho hệ thống vận hành cao tải, mặt bích có thể bị biến dạng hoặc nứt mối hàn dưới áp suất lớn.

Các loại mặt bích hàn trượt phổ biến

Tùy thuộc vào yêu cầu về độ kín và môi trường sử dụng, bề mặt gasket face của mặt bích hàn trượt được chia thành các loại sau:

1. Raised Face (RF): Có một phần gờ lồi lên ở mặt bích. Đây là loại phổ biến nhất, giúp tập trung lực ép lên gioăng, tăng khả năng làm kín cho các ứng dụng công nghiệp thông thường.

2. Flat Face (FF): Mặt phẳng hoàn toàn. Loại này thường dùng cho các thiết bị bằng gang hoặc hệ thống áp suất thấp để tránh làm hỏng mặt bích khi siết bulong quá chặt.

3. Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại. Loại này dùng cho các ứng dụng yêu cầu độ an toàn cực cao, áp suất lớn và nhiệt độ khắc nghiệt.

Insight chuyên gia: Kiểu bề mặt (Gasket face) ảnh hưởng trực tiếp đến hiệu quả ngăn chặn rò rỉ. Việc kết hợp sai loại gioăng với bề mặt mặt bích (ví dụ dùng gioăng phẳng cho mặt bích RTJ) là nguyên nhân hàng đầu dẫn đến sự cố rò rỉ trong quá trình test áp.

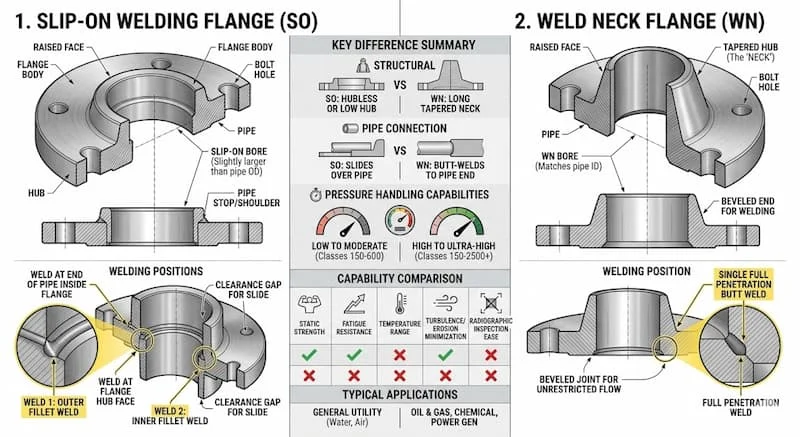

So sánh slip on flange và weld neck flange

Việc hiểu rõ sự khác biệt giúp doanh nghiệp tối ưu hóa chi phí đầu tư.

Tại sao weld neck chịu áp tốt hơn?

Mối hàn đối đầu (butt-weld) của weld neck truyền ứng suất trực tiếp vào ống, trong khi slip on chịu lực chủ yếu tại các mối hàn góc, nơi dễ phát sinh vết nứt dưới áp lực cao hoặc tải trọng rung động liên tục.

Tại sao slip on tiết kiệm chi phí?

Không chỉ có giá mua thấp hơn, mặt bích hàn trượt còn giảm chi phí nhân công do thao tác lắp đặt nhanh chóng và yêu cầu độ chính xác thấp hơn trong khâu chuẩn bị ống.

Vật liệu sản xuất mặt bích hàn trượt

Vật liệu quyết định tuổi thọ của mặt bích trong các môi trường hóa chất hoặc nhiệt độ khác nhau.

• Carbon Steel (Thép carbon): Phổ biến nhất nhờ giá thành rẻ, độ cứng cao. Thường dùng cho hệ thống nước, dầu khí thông thường.

• Stainless Steel (Thép không gỉ - Inox 304, 316): Khả năng chống ăn mòn tuyệt vời, dùng trong hóa chất, thực phẩm và y tế.

• Alloy Steel (Thép hợp kim): Chịu nhiệt độ và áp suất cực cao, dùng trong các lò hơi hoặc nhà máy nhiệt điện.

Insight chuyên gia: Chọn sai vật liệu không chỉ gây gỉ sét mà còn dẫn đến nhiễm chéo môi chất. Ví dụ, sử dụng thép carbon cho hệ thống thực phẩm sẽ gây ô nhiễm sản phẩm do gỉ sét.

Mặt bích hàn trượt được dùng trong hệ thống nào?

Nhờ tính linh hoạt, mặt bích hàn trượt có mặt trong hầu hết các lĩnh vực:

• HVAC: Hệ thống điều hòa thông gió và cấp thoát nước tòa nhà.

• Dầu khí & Hóa chất: Các đường ống dẫn trung gian áp suất vừa.

• Nhà máy công nghiệp: Dây chuyền sản xuất nhẹ, hệ thống khí nén.

• Hệ thống nước: Cấp nước sạch và xử lý nước thải đô thị.

Với các hệ thống áp lực không quá khắc nghiệt, loại mặt bích này là giải pháp hàng đầu để cân đối giữa công năng và ngân sách.

Sai lầm phổ biến khi sử dụng slip on flange

Dù dễ sử dụng, nhưng nhiều kỹ sư vẫn mắc phải các lỗi sau:

1. Dùng cho áp lực quá cao: Vượt ngưỡng Class quy định dẫn đến nứt mối hàn.

2. Hàn sai kỹ thuật: Chỉ hàn một mặt thay vì hai mặt, làm giảm 50% khả năng chịu lực.

3. Sai gasket: Sử dụng gioăng không phù hợp với kiểu bề mặt (RF/FF).

4. Nhầm lẫn tiêu chuẩn: Lắp mặt bích tiêu chuẩn DIN vào hệ ống tiêu chuẩn ANSI dẫn đến lệch lỗ bulong.

Hậu quả: Rò rỉ môi chất gây lãng phí, cháy nổ áp suất và làm giảm tuổi thọ toàn bộ hệ thống đường ống.

Hướng dẫn chọn slip on welding flange đúng kỹ thuật

Để chọn được sản phẩm chuẩn xác, hãy thực hiện theo Checklist sau:

• Xác định áp suất vận hành: Tra bảng để chọn đúng Class (150, 300...).

• Kiểm tra tiêu chuẩn hệ thống: Đảm bảo cùng hệ tiêu chuẩn (ASME, JIS, DIN...).

• Chọn vật liệu phù hợp: Dựa trên tính chất môi chất (có ăn mòn hay không?).

• Kiểm tra kiểu mặt bích: Raised Face hay Flat Face để chọn gioăng đi kèm.

Checklist lắp đặt slip on flange an toàn

• ✔ Căn chỉnh đúng tâm: Tránh hiện tượng lệch tâm gây ứng suất lên bulong.

• ✔ Hàn đúng kỹ thuật: Thực hiện hàn góc ở cả mặt trong và mặt ngoài của bích.

• ✔ Siết bulong đều lực: Sử dụng phương pháp siết đối xứng (hình sao) để mặt bích ép đều lên gioăng.

• ✔ Kiểm tra gasket: Đảm bảo gioăng sạch sẽ, không bị rách trước khi ép.

• ✔ Test áp lực: Luôn thực hiện hydrotest sau khi hoàn tất mối hàn để đảm bảo không rò rỉ.

FAQ: Câu hỏi thường gặp về slip on welding flange

1. Slip on welding flange là gì?

Là loại bích trượt vào ống và hàn cố định ở hai đầu để tạo kết nối ống.

2. Slip on flange có chịu áp cao không?

Sản phẩm vận hành tốt nhất ở mức áp lực trung bình và thấp. Với áp suất cực cao, weld neck là lựa chọn tốt hơn.

3. Vì sao slip on flange dễ thi công?

Vì nó cho phép điều chỉnh độ dài ống dễ dàng và không yêu cầu các mối hàn đối đầu phức tạp.

4. Có thể dùng slip on flange cho hóa chất không?

Có, miễn là bạn chọn vật liệu thép không gỉ (Inox 316) và gioăng chịu hóa chất phù hợp.

5. Khoảng cách hàn bên trong bích nên là bao nhiêu?

Thông thường, đầu ống nên thụt vào so với mặt bích một khoảng bằng độ dày thành ống cộng thêm 3mm để thực hiện mối hàn góc bên trong.

Kết luận

Slip on welding flange là một thành phần không thể thiếu giúp tối ưu hóa chi phí và thời gian thi công cho các dự án đường ống hiện đại. Tuy nhiên, hiệu quả của nó chỉ đạt được tối đa khi bạn chọn đúng vật liệu, tiêu chuẩn và thực hiện quy trình hàn lắp chuẩn kỹ thuật.

Hãy luôn ưu tiên các sản phẩm có chứng chỉ chất lượng để đảm bảo an toàn tuyệt đối cho công trình của bạn đối với slip on welding flange.
