Đầu bơm lưu lượng: Giải pháp kiểm soát dòng chảy chính xác trong công nghiệp

Trong các hệ thống xử lý nước, châm hóa chất hay sản xuất thực phẩm, việc kiểm soát chính xác lượng chất lỏng chảy qua là yếu tố sống còn quyết định chất lượng sản phẩm và an toàn vận hành. Để thực hiện nhiệm vụ này, đầu máy bơm lưu lượng đóng vai trò là "trái tim" điều tiết, đảm bảo mọi thông số luôn nằm trong tầm kiểm soát.

Đầu bơm lưu lượng là gì?

Đầu máy bơm lưu lượng là bộ phận tiếp xúc trực tiếp với chất lỏng trong máy bơm định lượng hoặc các dòng bơm công nghiệp chuyên dụng. Nhiệm vụ cốt lõi của nó là tiếp nhận năng lượng từ thân bơm để kiểm soát và điều chỉnh lượng chất lỏng được đẩy qua hệ thống theo một lưu lượng xác định với độ sai số cực thấp.

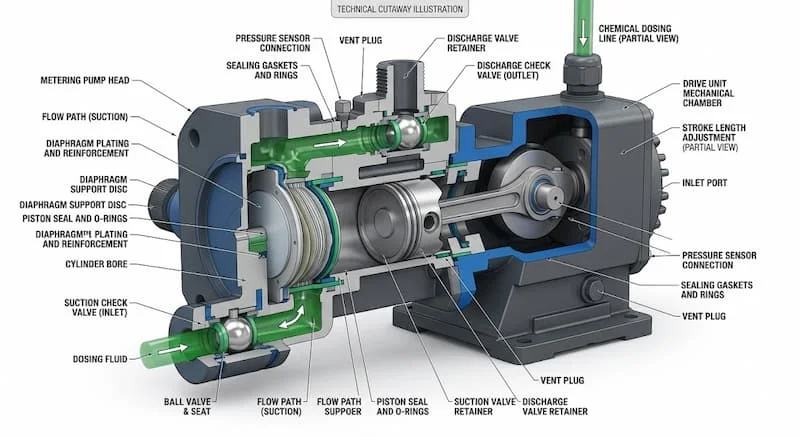

Về mặt cấu tạo, đầu bơm bao gồm các thành phần cơ bản như buồng bơm, màng bơm (hoặc piston), và hệ thống van một chiều (van hút/van đẩy). Khác với thân bơm vốn chứa motor và cơ cấu truyền động, đầu bơm tập trung hoàn toàn vào việc xử lý môi chất.

Việc đảm bảo lưu lượng chính xác là cực kỳ quan trọng; chỉ cần một sự sai lệch nhỏ trong việc châm hóa chất xử lý nước hoặc phối trộn nguyên liệu thực phẩm cũng có thể dẫn đến hỏng hóc cả một lô hàng hoặc gây ra các phản ứng hóa học ngoài ý muốn. Do đó, đầu bơm được thiết kế để duy trì sự ổn định ngay cả trong điều kiện áp suất biến đổi.

Nguyên lý hoạt động của đầu bơm lưu lượng

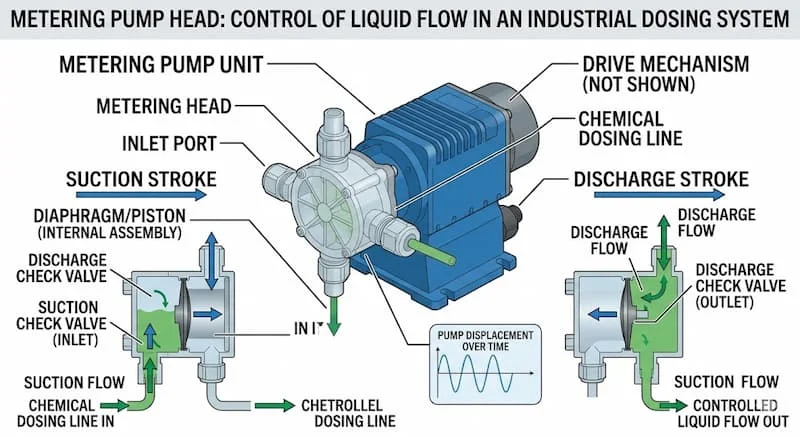

Hoạt động của đầu máy bơm lưu lượng dựa trên chu trình tịnh tiến liên tục: Hút → Nén → Đẩy. Khi màng bơm hoặc piston lùi lại, một khoảng chân không được tạo ra trong buồng bơm, mở van hút và kéo chất lỏng vào. Ngược lại, khi cơ cấu này đẩy tới, áp suất tăng cao làm đóng van hút, mở van đẩy và tống chất lỏng ra ngoài hệ thống.

Để điều chỉnh lưu lượng theo ý muốn, các kỹ sư thường tác động thông qua ba phương thức chính:

• Thay đổi hành trình (Stroke length): Điều chỉnh độ dài tịnh tiến của piston hoặc màng để thay đổi thể tích buồng bơm.

• Tốc độ motor: Tăng hoặc giảm tần suất hành trình mỗi phút.

• Van điều khiển: Sử dụng các cơ chế phản hồi để điều tiết dòng chảy đầu ra.

Tại sao bộ phận này ảnh hưởng trực tiếp đến độ chính xác? Bởi vì mọi sai lệch trong độ kín của van một chiều hoặc sự biến dạng của màng bơm đều khiến thể tích mỗi lần đẩy không còn đồng nhất. Nếu lưu lượng không chính xác, hệ thống định lượng sẽ bị lỗi, gây lãng phí hóa chất hoặc làm gián đoạn dây chuyền sản xuất tự động.

Các loại đầu bơm lưu lượng phổ biến hiện nay

Việc lựa chọn loại đầu bơm phụ thuộc rất nhiều vào đặc tính của môi chất và yêu cầu áp suất. Dưới đây là các dòng phổ biến nhất:

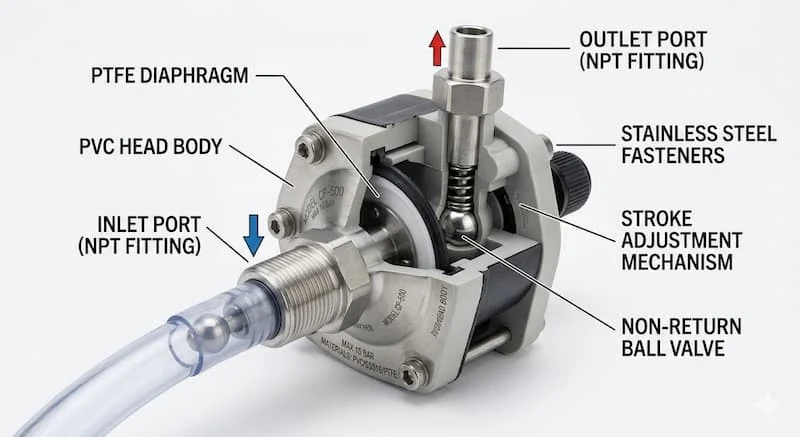

1. Đầu bơm màng (Diaphragm Head)

• Cấu tạo: Sử dụng một màng linh hoạt (thường bằng PTFE hoặc cao su) để tạo áp suất.

• Ưu điểm: Độ kín tuyệt đối, không gây rò rỉ, cực tốt cho hóa chất độc hại.

• Nhược điểm: Áp suất làm việc thường chỉ ở mức trung bình.

• Ứng dụng: Xử lý nước thải, châm axit/kiềm.

2. Đầu bơm piston

• Cấu tạo: Sử dụng piston thép hoặc gốm tịnh tiến trực tiếp trong buồng bơm.

• Ưu điểm: Khả năng chịu áp suất cực cao, lưu lượng ổn định.

• Nhược điểm: Có thể rò rỉ nhẹ tại các vị trí seal (phớt), không phù hợp với chất lỏng chứa hạt rắn.

• Ứng dụng: Ngành dầu khí, hệ thống áp lực cao.

3. Đầu bơm điện từ (Solenoid)

• Ưu điểm: Kích thước nhỏ gọn, điều khiển điện tử dễ dàng, phản hồi nhanh.

• Ứng dụng: Các hệ thống định lượng quy mô nhỏ, phòng thí nghiệm.

4. Đầu bơm thủy lực

• Cấu tạo: Kết hợp giữa piston và màng, trong đó piston đẩy dầu thủy lực để làm biến dạng màng.

• Insight: Đây là loại đầu bơm "vạn năng" cho áp suất cao mà vẫn giữ được độ kín của màng bơm.

Thông số kỹ thuật quan trọng khi chọn đầu bơm lưu lượng

Để hệ thống vận hành trơn tru, bạn không thể bỏ qua các thông số kỹ thuật sau:

• Lưu lượng (Capacity): Thường tính bằng L/h hoặc $m^3/h$. Cần chọn đầu bơm có lưu lượng tối đa cao hơn khoảng 20% so với nhu cầu thực tế.

• Áp suất làm việc (Pressure): Đơn vị Bar hoặc PSI. Đầu bơm phải chịu được áp lực đối kháng từ đường ống.

• Vật liệu cấu tạo:

  • PVC/PP: Dùng cho hóa chất nhẹ.

  • Inox 316: Dùng cho thực phẩm hoặc hóa chất không ăn mòn thép.

  • PVDF: Lựa chọn tối ưu cho hóa chất ăn mòn cực mạnh ở nhiệt độ cao.

• Độ chính xác: Sai số thường yêu cầu dưới 1% đối với các dòng bơm định lượng cao cấp.

Insight: Chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến quá tải motor, rách màng bơm sớm hoặc tình trạng thiếu lưu lượng khiến hệ thống vận hành kém hiệu quả.

So sánh đầu bơm màng và đầu bơm piston

Sự lựa chọn giữa màng và piston thường khiến người dùng băn khoăn. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Kết luận: Nếu ưu tiên độ an toàn và chống ăn mòn, hãy chọn đầu bơm màng. Nếu ưu tiên áp lực đẩy cực mạnh, đầu bơm piston là giải pháp không thể thay thế.

Vì sao vật liệu đầu bơm quyết định tuổi thọ hệ thống?

Vật liệu của đầu máy bơm lưu lượng là rào cản duy nhất ngăn chặn sự tàn phá của môi chất đối với thiết bị. Hóa chất ăn mòn, nhiệt độ cao và áp suất lớn luôn tìm cách phá hủy cấu trúc của đầu bơm.

Nhiều người lầm tưởng rằng Inox 316 là loại vật liệu tốt nhất. Tuy nhiên, trong môi trường Axit Sunfuric ($H_2SO_4$) nồng độ cao hoặc Axit Clohydric ($HCl$), Inox sẽ bị ăn mòn rất nhanh. Trong trường hợp này, PVDF hoặc nhựa PTFE lại là "vị cứu tinh" nhờ tính trơ hóa học tuyệt vời.

Việc chọn sai vật liệu không chỉ làm hỏng đầu bơm mà còn dẫn đến rò rỉ hóa chất ra môi trường, gây nguy hiểm cho nhân công và hư hại các thiết bị điện xung quanh. Do đó, hiểu rõ đặc tính hóa học của chất lỏng là bước đi tiên quyết để kéo dài tuổi thọ hệ thống.

Đầu bơm lưu lượng được dùng trong hệ thống nào?

Nhờ khả năng định lượng chính xác, thiết bị này có mặt trong hầu hết các dây chuyền tự động hóa:

• Xử lý nước thải & nước cấp: Châm PAC, Clo, Polymer để làm sạch nước.

• Công nghiệp thực phẩm: Định lượng hương liệu, chất bảo quản, sữa hoặc nước giải khát.

• Ngành dược phẩm: Pha trộn các thành phần thuốc với độ chính xác đến từng mililit.

• Sản xuất hóa chất: Hệ thống chiết rót và vận chuyển hóa chất cô đặc.

Insight: Trong các hệ thống châm hóa chất tự động hiện đại, đầu bơm thường được tích hợp cảm biến để tự động điều chỉnh lưu lượng dựa trên độ pH hoặc nồng độ dung dịch trong bể chứa.

Sai lầm phổ biến khi sử dụng đầu bơm lưu lượng

Ngay cả những hệ thống đắt tiền nhất cũng có thể hỏng hóc nếu mắc phải các lỗi vận hành sau:

1. Chạy khô đầu bơm: Không có chất lỏng làm mát và bôi trơn sẽ khiến nhiệt độ tăng nhanh, làm biến dạng màng hoặc trầy xước piston.

2. Chọn sai vật liệu: Dùng đầu nhựa cho dung môi hữu cơ làm nhựa bị mủn và rò rỉ.

3. Không kiểm tra áp suất: Để áp suất đầu ra vượt quá ngưỡng thiết kế gây nổ màng hoặc cháy motor.

4. Bỏ qua bảo trì: Van một chiều bị kẹt do cặn bẩn sẽ làm lưu lượng không ổn định.

Hậu quả: Sai lệch lưu lượng làm hỏng quy trình sản xuất, gây rò rỉ hóa chất độc hại và tiêu tốn chi phí sửa chữa khẩn cấp gấp nhiều lần chi phí bảo trì.

Cách chọn đầu bơm lưu lượng đúng kỹ thuật

Hãy tuân thủ checklist dưới đây để sở hữu bộ đầu bơm hoàn hảo:

• Xác định lưu lượng: Tính toán mức tối thiểu và tối đa cần dùng.

• Đo áp suất đối kháng: Áp suất tại điểm châm là bao nhiêu Bar?

• Phân tích hóa chất: Độ nhớt, nồng độ ăn mòn và có chứa chất rắn hay không?

• Nhiệt độ môi chất: Có vượt quá giới hạn chịu đựng của vật liệu nhựa hay không?

• Đơn vị uy tín: Chọn các thương hiệu có sẵn phụ kiện thay thế như màng bơm, van.

Checklist lắp đặt và bảo trì đầu bơm

• ✔ Không để bơm chạy khô: Luôn mồi nước hoặc đảm bảo nguồn cấp ổn định.

• ✔ Kiểm tra van định kỳ: Loại bỏ cặn bẩn bám trên bi van và đế van một chiều.

• ✔ Vệ sinh đầu bơm: Súc rửa bằng nước sạch sau khi bơm hóa chất đậm đặc.

• ✔ Thay màng bơm đúng chu kỳ: Đừng đợi đến khi rách màng mới thay; hãy thay định kỳ mỗi 6-12 tháng tùy tần suất sử dụng.

• ✔ Kiểm tra rò rỉ: Quan sát các khớp nối và lỗ thoát khí trên đầu bơm.

FAQ: Câu hỏi thường gặp về đầu bơm lưu lượng

1. Đầu bơm lưu lượng có tự điều chỉnh được không?

Bản thân đầu bơm là cơ cấu chấp hành. Việc điều chỉnh phải thông qua nút vặn hành trình trên thân bơm hoặc tín hiệu điều khiển từ biến tần/bộ điều khiển điện tử.

2. Tại sao bơm vẫn chạy nhưng không có lưu lượng?

Nguyên nhân phổ biến nhất là van một chiều bị kẹt hoặc hở, khiến chất lỏng không được nén đi mà chỉ chảy quẩn trong buồng bơm.

3. Làm sao để bơm được chất lỏng có độ nhớt cao?

Nên chọn đầu bơm có kích thước van lớn hơn và tốc độ hành trình chậm để chất lỏng kịp đi vào buồng bơm.

4. Vì sao lưu lượng bơm không ổn định?

Có thể do có bọt khí trong buồng bơm (e khí) hoặc áp suất trên đường ống thay đổi liên tục mà không có van giữ áp.

5. Bao lâu nên bảo trì đầu bơm?

Với cường độ làm việc liên tục, nên kiểm tra tổng thể mỗi 3-6 tháng để đảm bảo độ chính xác của lưu lượng.

Kết luận

Đầu máy bơm lưu lượng chính là nhân tố then chốt quyết định hiệu suất và độ tin cậy của cả một hệ thống công nghiệp. Việc đầu tư đúng loại đầu bơm với vật liệu phù hợp không chỉ giúp ổn định dòng chảy mà còn bảo vệ doanh nghiệp khỏi những rủi ro rò rỉ và chi phí bảo trì đắt đỏ.

Đừng chỉ chọn dựa trên giá thành, hãy chọn dựa trên sự phù hợp kỹ thuật để tối ưu hóa quy trình sản xuất của bạn ngay hôm nay đối với đầu bơm lưu lượng.
