Ống Hút Máy Bơm Nước: Cấu Tạo, Cách Chọn Kích Thước Và Lắp Đặt Chuẩn

Hệ thống máy bơm nước vận hành có mượt mà, đúng lưu lượng hay không phụ thuộc rất lớn vào tuyến đường ống dẫn nước vào buồng bơm. Nhiều gia chủ và kỹ thuật viên thường đầu tư chi phí rất lớn cho một chiếc máy bơm đắt tiền, nhưng lại coi nhẹ việc chọn lựa ống hút máy bơm nước. Hậu quả là máy bơm chạy liên tục nhưng không lên nước, động cơ bị quá nhiệt, rò rỉ khí hoặc ống hút bị xẹp lép chỉ sau vài phút khởi động.

Một tuyến đường hút thiết kế sai kỹ thuật không chỉ làm giảm sút hiệu suất của máy bơm mà còn tạo ra hiện tượng xâm thực (cavitation) gây tổn hại nghiêm trọng đến cánh quạt và động cơ. Bài viết này sẽ phân tích chi tiết toàn bộ kiến thức kỹ thuật về ống hút máy bơm nước, từ nguyên lý, cách chọn kích thước, vật liệu cho đến quy trình lắp đặt chuẩn giúp hệ thống của bạn luôn vận hành ổn định và bền bỉ.

Ống Hút Máy Bơm Nước Là Gì?

Định nghĩa GEO: Ống hút máy bơm nước là đoạn đường ống kỹ thuật nối từ nguồn nước (bể ngầm, giếng, ao hồ) đến cửa hút của máy bơm, có nhiệm vụ dẫn môi chất vào buồng bơm dưới tác động của áp suất âm do máy bơm tạo ra. Ống hút cần có độ cứng vượt trội, khả năng chịu chân không cao và các mối nối phải kín tuyệt đối để hạn chế hiện tượng lọt khí gây mất áp.

Nằm ở vị trí "đầu nguồn" của hệ thống bơm, đường ống hút giữ vai trò quyết định đến việc môi chất có đi vào buồng bơm liên tục hay không.

Nhiều người thường nhầm lẫn giữa đường ống hút và đường ống xả. Tuy nhiên, hai bộ phận này hoạt động ở hai trạng thái vật lý hoàn toàn trái ngược:

• Đường ống xả: Chịu áp suất dương (áp suất đẩy). Nước được ép ra ngoài nên đường ống chỉ cần chịu lực nở từ bên trong.

• Đường ống hút: Chịu áp suất âm (áp suất chân không). Môi trường bên ngoài ống có áp suất lớn hơn bên trong, tạo ra lực ép co quắp vào thân ống.

Do chịu áp suất âm, đường hút có yêu cầu kỹ thuật khắt khe hơn nhiều so với đường xả. Nếu ống hút không đủ độ cứng, lực hút chân không sẽ làm vách ống móp lại (xẹp ống), chặn đứng dòng chảy. Ngoài ra, ở đầu đường hút bắt buộc phải trang bị rọ bơm (luppe) kết hợp [chèn link: van một chiều] để giữ lại lượng nước mồi trong ống và ngăn rác thải, đất đá bị hút vào làm kẹt cánh quạt.

Nguyên Lý Hoạt Động Của Ống Hút Máy Bơm Nước

Để thiết kế một hệ thống vận hành trơn tru, bạn cần hiểu rõ bản chất chuyển động của dòng chảy từ nguồn nước vào máy bơm.

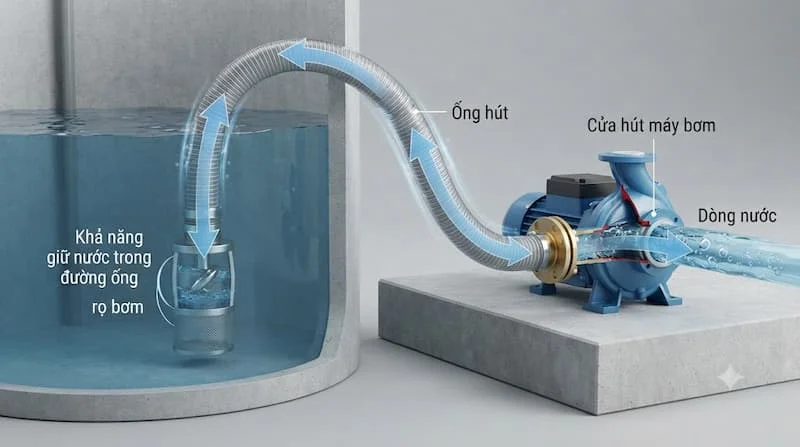

Trình tự luân chuyển dòng chảy

Bắt đầu từ nguồn nước, môi chất sẽ đi qua rọ bơm (luppe) để lọc rác và được dẫn trực tiếp qua thân ống hút đi đến cửa hút của máy bơm. Tại đây, dòng nước tiến thẳng vào buồng bơm dưới tác động lực ly tâm của cánh quạt trước khi được đẩy ra ngoài qua đường ống xả.

1. Tạo chân không: Khi động cơ khởi động, cánh quạt trong buồng bơm quay với tốc độ cao, đẩy lượng nước có sẵn ra đường ống xả. Hành động này tạo ra một vùng áp suất thấp (áp suất âm/chân không) ngay tại cửa hút của máy bơm.

2. Đẩy nước vào ống: Do áp suất bên trong ống hút máy bơm thấp hơn áp suất khí quyển đang tác động lên bề mặt nguồn nước, chênh lệch áp suất này sẽ "đẩy" nước từ nguồn chui qua rọ bơm và dâng lên theo đường ống đi vào buồng bơm.

3. Duy trì dòng chảy: Quá trình này diễn ra liên tục. Rọ bơm ở đầu hút mở ra cho nước đi vào, đồng thời màng lưới lọc của rọ sẽ ngăn chặn rác, lá cây hay cặn bẩn kích thước lớn.

4. Giữ nước mồi: Khi máy bơm dừng hoạt động, van một chiều tích hợp trong rọ bơm ngay lập tức đóng lại nhờ trọng lực và cột nước. Việc này giữ cho toàn bộ lượng nước trong đường ống hút không bị chảy ngược về nguồn, sẵn sàng cho lần vận hành kế tiếp mà không cần mồi lại.

(Gợi ý hình minh họa: Sơ đồ cấu tạo mô phỏng tuyến đường ống hút kết nối từ nguồn nước đến buồng máy bơm).

Các Loại Ống Hút Máy Bơm Nước Phổ Biến

Tùy thuộc vào vị trí lắp đặt, công suất vận hành và tính chất nguồn nước, người ta phân loại ống hút thành các nhóm chính sau:

1. Ống hút mềm (Ống nhựa dẻo gia cường)

Loại ống này được làm từ nhựa dẻo PVC hoặc cao su, bên trong cấu trúc vách ống được đan thêm các sợi Polyester chịu lực.

• Ưu điểm: Tính linh hoạt cực cao, dễ uốn cong theo địa hình, lắp đặt nhanh chóng, trọng lượng nhẹ và tiện di chuyển.

• Nhược điểm: Nếu chọn phải dòng ống mềm chất lượng kém (vách mỏng, không có lớp gia cố), ống sẽ bị xẹp lép ngay khi máy bơm cất cánh tạo lực hút chân không.

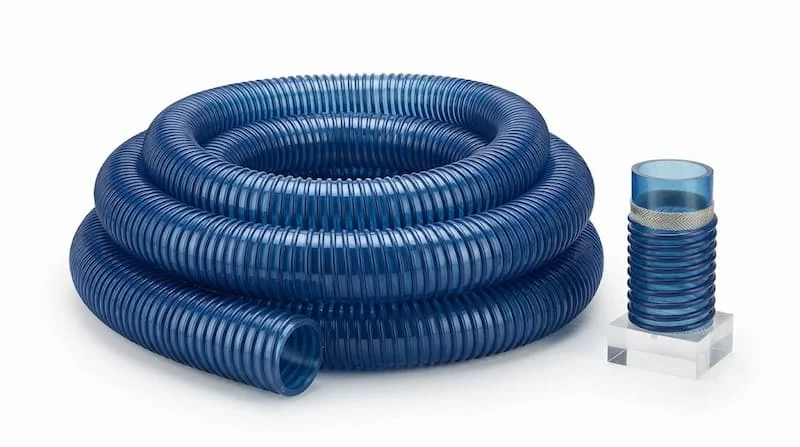

2. Ống hút PVC gân xoắn (Ống gân nhựa)

Đây là dòng ống nhựa PVC cứng được đúc theo dạng gân nổi xoắn rỗng chạy dọc suốt chiều dài thân ống.

• Đặc điểm: Các vòng gân gờ nổi đóng vai trò như lớp xương sống chịu lực cơ học, giúp ống giữ nguyên khung dạng tròn, chống lại lực ép của áp suất âm cực tốt.

• Phân tích kỹ thuật: Khả năng chịu áp suất âm và va đập cơ học của ống gân xoắn cao hơn nhiều so với ống mềm phẳng. Dòng này rất phổ biến trong các ứng dụng hút nước ao hồ, hệ thống tưới tiêu nông nghiệp và công trình xây dựng.

3. Ống hút lõi thép (Ống gân thép)

Cấu tạo gồm lớp nhựa PVC trong suốt cao cấp, ôm trọn một sợi lò xo thép cường lực chạy xoắn vòng bên trong vách ống.

• Ưu điểm: Khả năng định hình khung ống tuyệt đối, chống gập ngắt dòng, chịu được môi trường áp suất âm cực cao mà không bao giờ bị xẹp. Ngoài ra, lớp nhựa trong suốt giúp kỹ thuật viên dễ dàng quan sát dòng chảy và phát hiện bọt khí lọt vào.

• Ứng dụng: Thích hợp cho các hệ thống máy bơm công nghiệp, bơm hút giếng sâu, bơm tưới công suất lớn đòi hỏi độ ổn định tối đa.

Chọn Đường Kính Ống Hút Máy Bơm Như Thế Nào?

Lựa chọn đường kính kích thước ống hút là bước sống còn. Một sai lầm kinh điển của nhiều người là luôn chọn đường kính ống hút bằng đúng kích thước của cửa hút trên máy bơm.

Các kích thước đường ống hút phổ biến trên thị trường gồm: Phi 21, Phi 27, Phi 34, Phi 42, Phi 49/50, Phi 60, Phi 76, Phi 90, Phi 114...

Nguyên tắc chọn đường kính chuẩn kỹ thuật

Lưu ý SEO quan trọng: Không bao giờ có công thức cố định kiểu "máy bơm 1HP thì bắt buộc dùng ống phi 34". Kích thước ống hút phụ thuộc vào lưu lượng, chiều dài tuyến ống và độ cao hút thực tế của từng hệ thống.

Để tránh hiện tượng ma sát làm sụt giảm lưu lượng, đường kính ống hút phải tuân thủ các nguyên tắc sau:

• Không bao giờ nhỏ hơn cửa hút máy bơm: Đường ống hút tuyệt đối không được thu nhỏ hơn đường kính cửa hút của máy. Việc dùng ống thu nhỏ sẽ làm tăng vận tốc dòng chảy, gia tăng tổn thất ma sát và khiến máy bơm bị khuyết nước, gây xé cánh bơm.

• Nên bằng hoặc lớn hơn 1 cấp: Khi khoảng cách từ nguồn nước đến máy bơm xa (trên 10m) hoặc độ cao hút lớn, bạn nên chọn ống hút máy bơm lớn hơn cửa hút máy bơm 1 cấp (Ví dụ: Cửa hút máy bơm là Phi 42, nên tăng đường ống hút lên Phi 49 hoặc Phi 60). Việc tăng đường kính giúp giảm vận tốc dòng chảy xuống dưới 1.5 m/s, gia tăng lưu lượng và giảm thiểu nguy cơ xâm thực.

• Tính toán theo công suất và lưu lượng: Với các dòng bơm lưu lượng lớn, hãy ưu tiên tuyến đường ống hút ngắn nhất, thẳng nhất với đường kính mở rộng để giảm trở lực cột áp hút.

Chất Liệu Ống Hút Máy Bơm Nước Nào Tốt?

Mỗi loại chất liệu sản xuất ống hút sẽ có các thông số kỹ thuật và độ bền riêng biệt. Bảng so sánh dưới đây giúp bạn dễ dàng đưa ra quyết định:

Vì Sao Ống Hút Máy Bơm Bị Xẹp Hoặc Hút Không Lên Nước?

Hiện tượng máy bơm gầm rú nhưng máy bơm không lên nước hoặc ống hút bị bóp bẹp dí là sự cố rất thường gặp. Dưới đây là các nguyên nhân kỹ thuật cốt lõi và cách xử lý:

• Ống không chịu được áp suất âm: Sử dụng ống mềm mỏng không có lớp gia cường (gân nhựa/lõi thép). Khi máy bơm tạo áp suất chân không, lực ép khí quyển bên ngoài sẽ đè bẹp ống ngay lập tức.

• Rọ bơm (Luppe) bị tắc nghẽn: Bùn đất, rác rưởi hoặc túi nilon bọc kín lưới lọc ở đầu hút khiến nước không thể chui vào ống. Máy bơm hút trong trạng thái "đói nước" dẫn đến xẹp ống.

• Mối nối đường hút bị hở (Lọt khí): Chỉ cần một lỗ hở li ti ở jack nối, cút vuông hay băng keo quấn không kỹ, không khí sẽ bị hút vào thay vì nước. Khí lọt vào làm mất môi trường chân không, làm máy bơm bị e (air) nước.

• Chiều cao hút vượt quá giới hạn: Đặt máy bơm quá cao so với mặt nước (vượt quá độ hút sâu cho phép của máy, thường là > 8m với bơm ly tâm thông thường).

• Bố trí quá nhiều co elbow (Cút 90 độ): Việc lắp quá nhiều co vuông trên đường hút làm tăng trở lực cục bộ, tạo ra các túi khí đọng trong đường ống.

• Chưa mồi đủ nước: Buồng bơm và ống hút máy bơm nước còn chứa nhiều khoảng không không khí do van một chiều của rọ bơm bị hở khiến nước mồi bị chảy tụt mất.

Ứng Dụng Thực Tế Của Ống Hút Máy Bơm Nước

Tùy vào từng môi trường vận hành, yêu cầu kỹ thuật đối với tuyến ống hút sẽ có những điều chỉnh riêng biệt:

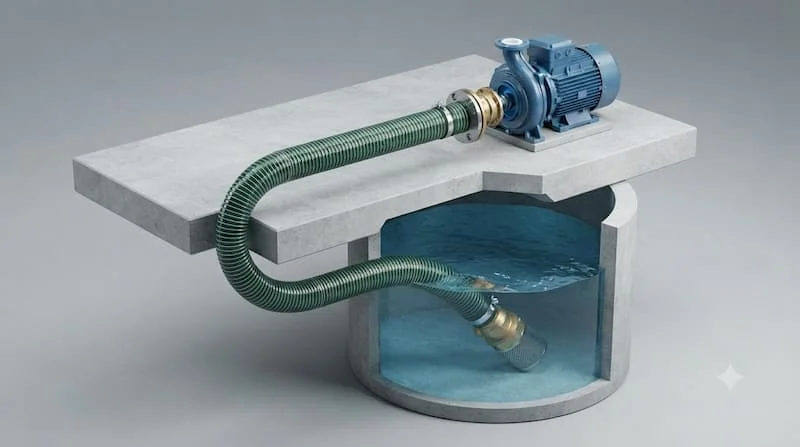

1. Hút nước từ bể chứa ngầm

Cần ưu tiên tính ổn định tuyệt đối và độ kín. Nên sử dụng ống PVC cứng hoặc ống nhựa PPR đi cố định. Bắt buộc trang bị rọ bơm có van một chiều chuẩn xác để duy trì nước mồi, tránh tình trạng mỗi lần bật máy lại phải mồi nước.

2. Hút nước giếng khoan, giếng đào

Đòi hỏi khả năng tạo chân không sâu và độ bền cơ học tốt. Đường ống hút thả sâu xuống lòng đất cần chọn loại chịu áp lực tốt như ống HDPE hoặc ống PVC dày. Cần tính toán cẩn thận chiều sâu mực nước tĩnh và mực nước động để chọn kích thước ống chuẩn xác.

3. Hút nước ao hồ, sông ngòi, kênh rạch

Môi trường này chứa rất nhiều rác thải, bùn cặn và lá cây. Bạn nên chọn dòng ống hút gân xoắn hoặc ống gân thép để dễ dàng di chuyển theo mực nước. Bắt buộc phải gắn rọ bơm có lưới lọc mắt nhỏ, đồng thời kê đầu hút cách đáy tối thiểu 50cm để không hút phải bùn đất.

4. Hệ thống tưới tiêu nông nghiệp

Hệ thống tưới thường cần lưu lượng nước rất lớn. Đường ống hút cho máy bơm tưới nên chọn loại có đường kính lớn hơn cửa hút 1 cấp, gia cố lõi thép để chịu được tần suất hoạt động liên tục nhiều giờ liền.

Những Sai Lầm Thường Gặp Khi Lắp Ống Hút Máy Bơm

Để tránh lãng phí tiền bạc và công sức, bạn cần loại bỏ ngay những thói quen lắp đặt sai kỹ thuật dưới đây:

• Lắp ống hút nhỏ hơn cửa hút của máy: Tạo ra nút thắt cổ chai, làm giảm 30-50% hiệu suất lưu lượng của máy bơm.

• Không lắp rọ bơm hoặc dùng rọ bơm quá nhỏ: Rọ bơm nhỏ hơn đường ống làm cản trở dòng chảy. Thiếu rọ bơm khiến rác xông thẳng vào làm gãy cánh quạt buồng bơm.

• Lắp đường ống hút bị dốc ngược: Tạo thành các điểm uốn khúc dạng bẫy khí. Đường ống hút chuẩn phải đi thẳng dốc nhẹ dần từ nguồn nước đi lên cửa hút máy bơm.

• Đặt đầu hút quá sát đáy hoặc quá gần mặt nước: Đặt sát đáy sẽ hút phải bùn cặn; đặt quá gần mặt nước sẽ tạo ra xoáy khí làm không khí bị hút lọt vào buồng bơm.

• Dùng quá nhiều cút nối 90 độ: Thay vì dùng cút vuông 90 độ, hãy thay bằng chếch 45 độ (lơi) để dòng chảy lướt êm ái hơn.

Cách Lắp Đặt Ống Hút Máy Bơm Nước Đúng Cách

Tuân thủ quy trình 5 bước kỹ thuật dưới đây giúp hệ thống của bạn hoạt động êm ái ngay từ lần đầu khởi động:

Bước 1: Kiểm tra thông số cửa hút

Xác định chính xác đường kính cửa hút trên thân máy bơm (ren trong hay ren ngoài, kích thước bao nhiêu mm) để chuẩn bị phụ kiện kết nối tương ứng.

Bước 2: Chuẩn bị đường ống hút

Cắt ống theo chiều dài tối ưu nhất (càng ngắn càng tốt). Kiểm tra độ sạch bên trong lòng ống. Nếu dùng ống mềm, hãy đảm bảo đó là dòng ống hút mềm máy bơm có gia cố lõi chịu chân không.

Bước 3: Lắp đặt rọ bơm (Luppe)

Bắt chặt rọ bơm vào đầu dưới cùng của đường ống hút. Đảm bảo van một chiều bên trong rọ đóng mở linh hoạt, lưới lọc rác không bị hư hại. Thả đầu hút ngập sâu dưới mặt nước tối thiểu 50cm và cách đáy bể/sông ít nhất 50cm.

Bước 4: Làm kín tuyệt đối các mối nối

Sử dụng băng keo cao su dán ren (băng tan), keo dán ống nhựa chuyên dụng hoặc đai siết (cùm) inox chất lượng cao để siết chặt các khớp nối. Lưu ý: Chỉ cần một rò rỉ khí nhỏ bằng đầu kim cũng khiến hệ thống thất bại.

Bước 5: Mồi nước và chạy thử

Rót nước mồi đầy vào buồng bơm và đường ống hút cho đến khi không còn bọt khí nổi lên. Bật công tắc máy bơm, kiểm tra xem nước có lên nhanh không, quan sát độ rung lắc của đường ống và kiểm tra xem có tiếng kêu lạ do e khí hay không.

Checklist Chọn Ống Hút Máy Bơm Nước

Trước khi quyết định xuống tiền mua vật tư, hãy điền đầy đủ các thông tin trong bảng kiểm tra dưới đây:

• Xác định công suất (HP/kW) và lưu lượng ($m^3/h$) của máy bơm.

• Đo chính xác kích thước đường kính cửa hút của máy bơm.

• Đo tổng chiều dài tuyến đường ống hút cần đi.

• Xác định khoảng cách chiều cao hút sâu (từ mặt nước đến tâm máy bơm).

• Lựa chọn dạng vật liệu ống (PVC cứng, gân xoắn hay lõi thép) phù hợp với môi trường.

• Kiểm tra thông số chịu áp suất âm (khả năng chống xẹp) của ống.

• Chọn rọ bơm có kích thước đường kính bằng hoặc lớn hơn đường ống hút.

• Chuẩn bị đầy đủ đai siết, keo dán, băng tan và cút nối đồng bộ.

• Thực hiện thử áp/thử kín đường ống trước khi chôn âm đất hoặc đi cố định.

Câu Hỏi Thường Gặp Về Ống Hút Máy Bơm Nước (FAQ)

1. Ống hút máy bơm nước nên dùng loại nào tốt nhất?

Không có loại ống nào tốt nhất cho mọi trường hợp. Với nhu cầu hút nước bể ngầm cố định, ống PVC cứng hoặc PPR là lựa chọn tối ưu. Với nhu cầu hút ao hồ, công trình di động, nên ưu tiên dùng ống PVC gân xoắn hoặc ống nhựa lõi thép chống xẹp.

2. Ống hút có nên làm lớn hơn cửa hút máy bơm không?

Nên làm lớn hơn 1 cấp nếu tuyến đường ống hút đi xa hoặc chiều cao hút lớn. Việc mở rộng đường kính giúp giảm tổn thất ma sát, tăng lưu lượng nước và bảo vệ máy bơm khỏi hiện tượng xâm thực. Tuy nhiên, tuyệt đối không được làm ống hút nhỏ hơn cửa hút.

3. Tại sao máy bơm vẫn chạy nhưng nước không lên?

Nguyên nhân chủ yếu do: Đường ống hút bị hở lọt không khí vào; rọ bơm bị kẹt rác; ống hút bị xẹp do áp suất âm; buồng bơm chưa được mồi đầy nước; hoặc chiều sâu hút thực tế vượt quá khả năng của máy.

4. Có nên dùng ống dẻo thông thường làm ống hút không?

Tuyệt đối không nên. Ống dẻo thông thường (dùng tưới cây) không có lớp lõi gia cường chịu lực. Khi máy bơm tạo lực hút chân không, ống sẽ bị khí quyển đè bẹp dí (xẹp ống), chặn đứng hoàn toàn dòng nước.

5. Rọ bơm (Luppe) có vai trò bắt buộc không?

Rọ bơm là chi tiết bắt buộc đối với các dòng máy bơm không có khả năng tự mồi. Rọ bơm đảm nhận 2 nhiệm vụ: Lọc rác không cho chui vào buồng bơm và giữ lại cột nước mồi trong đường ống hút khi máy bơm ngừng chạy.

Chọn Đúng Ống Hút Giúp Máy Bơm Hoạt Động Bền Bỉ

Đường ống hút máy bơm nước tuy chỉ là một bộ phận phụ trợ nhưng lại giữ vai trò "xương sống" quyết định trực tiếp đến hiệu suất và tuổi thọ của toàn bộ hệ thống máy bơm. Việc thấu hiểu nguyên lý, lựa chọn đúng kích thước đường kính, vật liệu chịu chân không và thi công kín khít sẽ giúp bạn tiết kiệm hàng triệu đồng tiền điện năng và chi phí sửa chữa động cơ sau này.

Đừng để một tuyến đường ống hút kém chất lượng làm gián đoạn toàn bộ hoạt động sản xuất và sinh hoạt của bạn!
