Bích Inox DN100 Là Gì? Cấu Tạo, Kích Thước & Tiêu Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp hiện đại, Stainless Steel Flange DN100 (thép không gỉ) là phụ kiện kết nối cơ khí không thể thiếu. Thiết bị này giúp nối liền các đoạn ống, van công nghiệp, máy bơm hay thiết bị đo một cách chắc chắn, linh hoạt và đảm bảo độ kín tuyệt đối dưới áp lực vận hành.

Tuy nhiên, do sự đa dạng về mác thép (inox 304, 316), các hệ tiêu chuẩn quốc tế (JIS, DIN, ANSI, BS) cùng những hiểu lầm về đường kính danh nghĩa, không ít kỹ sư và nhà thầu gặp khó khăn trong việc chọn đúng chủng loại. Bài viết này sẽ phân tích toàn bộ kiến thức chuyên sâu về Stainless Steel Flange DN100 để giúp bạn lựa chọn chính xác cho dự án của mình.

Bích Inox DN100 Là Gì?

Bích inox DN100 (tên tiếng Anh: Stainless Steel Flange DN100) là loại mặt bích chế tạo từ vật liệu thép không gỉ, được sử dụng để kết nối các đoạn ống, van, máy bơm hoặc thiết bị có kích thước danh nghĩa DN100 trong hệ thống đường ống.

Mặt bích tạo ra liên kết tháo lắp linh hoạt bằng bu lông, kết hợp với gioăng làm kín ở giữa để ngăn chặn hoàn toàn rò rỉ lưu chất ra môi trường bên ngoài.

Để hiểu đúng tên gọi của sản phẩm:

• "Bích" (Mặt bích / Flange): Khối kim loại hình dẹt (thường là hình tròn) có các lỗ bắt bu lông xung quanh.

• "Inox": Vật liệu chế tạo gồm các mác thép không gỉ phổ biến như SUS201, SUS304, SUS316.

• "DN100": Ký hiệu đường kính danh nghĩa (Diameter Nominal) tương đương với đường kính ngoài thực tế của ống là 114.3 mm (4 inch).

Cảnh báo hiểu lầm: "DN100" KHÔNG có nghĩa là đường kính ngoài của mặt bích hay đường kính trong của ống rộng đúng 100 mm. Kích thước phủ ngoài thực tế của Stainless Steel Flange DN100 thường dao động từ 210 mm đến 228.6 mm tùy thuộc vào tiêu chuẩn sản xuất (JIS, DIN, ANSI).

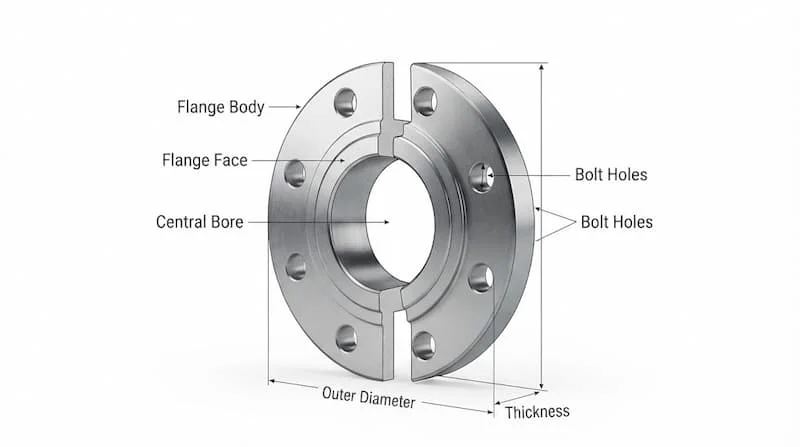

Cấu Tạo Và Nguyên Lý Làm Việc Của Stainless Steel Flange DN100

Một cụm kết nối mặt Stainless Steel Flange DN100 hoàn chỉnh được cấu thành từ 5 bộ phận chính, hoạt động theo cơ chế ép cơ học chặt chẽ:

• Thân mặt bích: Đúc hoặc gia công nguyên khối từ inox, chịu toàn bộ lực nén cơ học và áp suất đường ống.

• Lỗ trung tâm (Bore): Khoảng trống ở giữa để dòng lưu chất chảy qua hoặc dùng để đút ống vào hàn.

• Mặt tiếp xúc (Facing): Phần bề mặt nhô cao (RF - Raised Face) hoặc phẳng (FF - Flat Face) trực tiếp ép vào gioăng.

• Lỗ bu lông: Các lỗ được khoan phân bổ đều trên vòng lỗ bu lông (PCD) để xỏ bu lông liên kết.

• Gioăng & Bu lông đi kèm: Gioăng (EPDM, PTFE, Graphite) lấp đầy khoảng hở vi mô; bu lông đai ốc inox tạo lực siết.

Nguyên lý hoạt động

Hai mặt bích được đưa vào vị trí đối diện, đặt gioăng làm kín vào chính giữa và căn chỉnh các lỗ bu lông đồng tâm. Khi xỏ bu lông và siết chặt theo trình tự đối xứng, lực siết sẽ nén chặt bề mặt hai bích lại với nhau, làm biến dạng nhẹ lớp gioăng mềm. Sự biến dạng này điền đầy mọi khe hở siêu nhỏ trên bề mặt gia công kim loại, tạo thành một mối nối kín hoàn toàn.

Tại sao phải chọn đúng tiêu chuẩn kỹ thuật?

• Vì sao cần gioăng? Dù bề mặt bích inox được gia công phẳng đến đâu vẫn có độ nhám cơ học. Dưới áp lực lớn, lưu chất sẽ len lỏi qua các khe hở này nếu không có gioăng biến dạng lấp đầy.

• Tại sao không nên chỉ nhìn DN100 mà bỏ qua PN/Class? Cùng là bích DN100 nhưng dòng chịu áp PN10 và PN16 hay Class 150 có độ dày thân bích và kích thước bu lông khác nhau. Việc chọn sai cấp áp suất dễ dẫn đến nứt gãy bích hoặc xì dòng chảy khi vận hành.

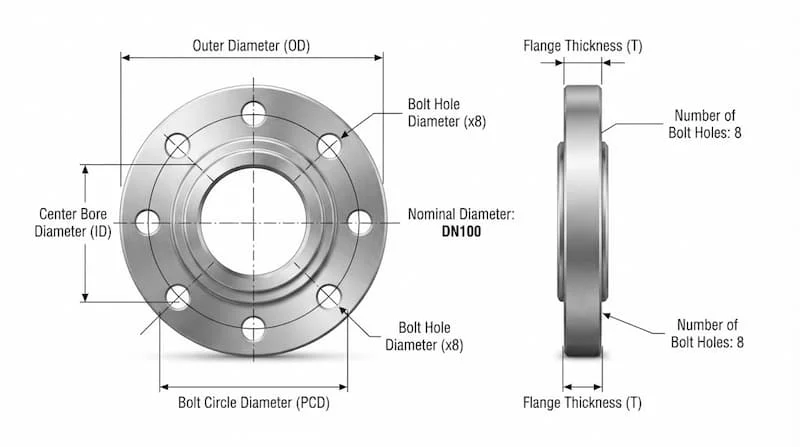

Kích Thước Stainless Steel Flange DN100 Bao Nhiêu?

Kích thước của Stainless Steel Flange DN100 không cố định mà thay đổi phụ thuộc vào hệ tiêu chuẩn (JIS, DIN, ANSI, BS) và cấp áp suất thiết kế. Việc tra cứu đúng bảng thông số kỹ thuật là bước bắt buộc để tránh mua nhầm hàng không lắp vừa.

Dưới đây là bảng kích thước tiêu chuẩn tham khảo cho Stainless Steel Flange DN100:

Khuyến nghị kỹ thuật: Khi mua hàng cho dự án thực tế, bạn nên yêu cầu catalogue hoặc bản vẽ CAD chuẩn từ nhà cung cấp tương ứng với model van hoặc ống hiện hữu. Điều này giúp đảm bảo độ tương thích 100% trước khi tiến hành thi công.

Các Loại Stainless Steel Flange DN100 Phổ Biến

Dựa trên kiểu kết nối và mục đích sử dụng, Stainless Steel Flange DN100 được chia thành 5 dạng cấu trúc cơ bản:

1. Stainless Steel Flange DN100 hàn trượt (Slip-On Flange - SO)

Đường ống được đút vào bên trong lòng bích và tiến hành hàn cả mặt trong lẫn mặt ngoài. Đây là loại bích phổ biến nhất do dễ lắp đặt, chi phí thấp và phù hợp cho các hệ thống áp suất trung bình.

2. Stainless Steel Flange DN100 mù (Blind Flange - BL)

Loại bích hoàn toàn không có lỗ ở giữa. Bích mù được dùng để bịt kín đầu đường ống, cuối tuyến dẫn hoặc dùng làm cửa mở kiểm tra, bảo trì, thử áp suất hệ thống.

3. Stainless Steel Flange DN100 ren (Threaded Flange - TH)

Kết nối với đường ống bằng ren trong mà không cần thao tác hàn nhiệt. Loại này chuyên dùng cho các khu vực nguy cơ cháy nổ cao (cấm lửa) hoặc các đường ống inox có thành mỏng.

4. Stainless Steel Flange DN100 cổ hàn (Welding Neck Flange - WN)

Có phần cổ dài dốc nhẹ chuyển tiếp xuống đường ống. Thiết kế này giúp phân bổ đều ứng suất lực, chịu áp suất cao, nhiệt độ lớn và khả năng chống rung lắc cực tốt.

5. Stainless Steel Flange DN100 lỏng (Lap Joint Flange - LJ)

Đi kèm với một đầu ống ngắn (Stub End). Thân bích có thể lồng và xoay tự do quanh Stub End, giúp kỹ sư dễ dàng xoay chỉnh góc lỗ bu lông ở những không gian thi công chật hẹp.

Stainless Steel Flange DN100 Có Những Tiêu Chuẩn Nào?

Tránh ghép nối nhầm lẫn giữa các hệ tiêu chuẩn là quy tắc sống còn trong ngành cơ khí đường ống. 4 hệ tiêu chuẩn Stainless Steel Flange DN100 phổ biến gồm:

• Tiêu chuẩn JIS (Japan Industrial Standard): Xuất xứ Nhật Bản, cực kỳ thông dụng tại Việt Nam. Các cấp áp suất phổ biến là JIS 10K (10 bar) và JIS 16K (16 bar).

• Tiêu chuẩn DIN / EN (Đức / Châu Âu): Quy định áp suất theo đơn vị Bar như DIN PN10, DIN PN16, DIN PN25. Thường gặp trong các dây chuyền công nghệ Châu Âu.

• Tiêu chuẩn ANSI / ASME (Mỹ): Phân cấp theo Class như ANSI Class 150, Class 300. Được dùng nhiều trong nhà máy lọc dầu, hóa chất, khí đốt.

• Tiêu chuẩn BS (British Standard): Hệ tiêu chuẩn của Anh Quốc (BS 4504), thường xuất hiện ở các công trình hạ tầng nước truyền thống.

Lưu ý chuyển đổi quan trọng: JIS 10K KHÔNG THỂ thay thế hoàn toàn cho DIN PN10 hay ANSI Class 150. Dù cùng chịu mức áp khoảng 10–16 bar, khoảng cách tâm lỗ bu lông (PCD) và đường kính ngoài của chúng khác nhau. Việc cố tình ép bích khác tiêu chuẩn sẽ làm xéo bu lông, gây hở gioăng và rò rỉ lưu chất.

Bích Inox 304 Và Inox 316 DN100 Khác Nhau Thế Nào?

Việc chọn đúng mác thép giúp tối ưu chi phí đầu tư mà vẫn đảm bảo độ bền cho công trình:

Vì sao lại có sự khác biệt này?

Sự có mặt của thành phần Molybdenum (Mo) trong Inox 316 giúp tăng cường khả năng chống ăn mòn rỗ (pitting) cực tốt dưới tác động của ion Chloride (như nước biển, hóa chất tẩy rửa). Tuy nhiên, nếu hệ thống chỉ chạy nước sạch hay khí nén thông thường, bích inox 304 DN100 là sự lựa chọn vừa đủ và tiết kiệm nhất.

Stainless Steel Flange DN100 Được Sử Dụng Ở Đâu?

Mặt Stainless Steel Flange DN100 xuất hiện rộng rãi trong hầu hết các ngành công nghiệp nặng và nhẹ nhờ đặc tính chống gỉ sét, chịu lực tốt và tính thẩm mỹ cao:

• Hệ thống cấp thoát nước & Xử lý nước thải: Dùng trong nhà máy lọc nước sạch, trạm xử lý nước thải công nghiệp chứa chất ăn mòn.

• Chế biến thực phẩm, đồ uống & Dược phẩm: Yêu cầu độ vệ sinh cao, bề mặt sáng bóng không thôi nhiễm kim loại vào lưu chất.

• Công nghiệp hóa chất & Dầu khí: Dẫn dung dịch axit, kiềm, dung môi và các loại khí hóa lỏng.

• Hệ thống HVAC & PCCC: Kết nối đường ống nước chilled, hệ thống PCCC cao tầng.

• Kết nối thiết bị: Dùng làm mặt bích kết nối trực tiếp vào van bướm DN100, van cổng, van một chiều, khớp chống rung và máy bơm công suất lớn.

Những Sai Lầm Khi Chọn Stainless Steel Flange DN100

• Nghĩ DN100 nghĩa là đường kính mặt bích = 100 mm.

• Không xác định tiêu chuẩn (JIS, DIN, ANSI, BS) dẫn đến việc mua bích về không xỏ vừa lỗ bu lông với van có sẵn.

• Bỏ qua cấp áp suất (PN / Class), mua bích mỏng lắp vào đường ống áp lực cao gây cong vênh bích.

• Chọn sai vật liệu inox: Dùng inox 304 cho môi trường nước muối/hóa chất làm bích bị hoen gỉ, thủng sau thời gian ngắn.

• Dùng gioăng làm kín không phù hợp: Lắp gioăng cao su thường cho đường ống chất lỏng nhiệt độ cao thay vì dùng gioăng PTFE hay Graphite.

• Chỉ quan tâm đến giá rẻ mà bỏ qua nguồn gốc xuất xứ, chứng chỉ CO/CQ và độ dày thực tế của bích.

Cách Chọn Stainless Steel Flange DN100 Đúng Kỹ Thuật

Bạn có thể tham khảo quy trình 9 bước dưới đây trước khi gửi yêu cầu báo giá hoặc đặt hàng:

1. Xác định DN: Đường ống có đúng kích thước danh nghĩa DN100 (phi 114.3mm) không?

2. Xác định tiêu chuẩn: Hệ thống đang dùng tiêu chuẩn JIS, DIN, ANSI hay BS?

3. Xác định cấp áp suất: Cần áp lực PN10, PN16, JIS 10K, JIS 16K hay Class 150?

4. Xác định vật liệu: Chọn Inox 304, Inox 316 hay Inox 201?

5. Xác định loại bích: Chọn bích hàn trượt (SO), bích mù (BL), bích ren (TH) hay cổ hàn (WN)?

6. Kiểm tra kích thước: Đối chiếu OD, PCD, số lỗ bu lông và độ dày bích.

7. Kiểm tra gioăng: Chọn chất liệu gioăng (EPDM, PTFE, Kim loại) chịu đúng nhiệt độ và môi chất.

8. Kiểm tra thiết bị kết nối: Đối chiếu thông số mặt bích của Van/Máy bơm cần lắp cùng.

9. Xác nhận bản vẽ/catalogue: Kiểm tra lại lần cuối với kỹ sư công trình hoặc nhà cung cấp.

Lưu Ý Khi Lắp Đặt Stainless Steel Flange DN100

Để đảm bảo mối nối bích kín tuyệt đối, không bị xì lưu chất khi chạy thử áp, kỹ thuật viên cần lưu ý:

1. Vệ sinh bề mặt tiếp xúc: Mài nhẵn gờ xước, lau sạch dầu mỡ và mạt sắt trên bề mặt bích.

2. Đảm bảo độ đồng tâm: Căn chỉnh hai mặt bích song song, tâm đường ống nằm trên một đường thẳng trước khi đặt gioăng.

3. Đặt gioăng đúng vị trí: Đặt gioăng nằm chính giữa lòng bích, tuyệt đối không để gioăng bị gập hay lệch tâm.

4. Siết bu lông theo trình tự chéo: Xỏ đủ bu lông đai ốc, siết lực nhẹ bằng tay rồi dùng cờ-lê siết theo hình chéo góc (hình sao) đối xứng qua 2–3 lượt lực. Không siết chặt cứng 1 lỗ ngay từ đầu vì sẽ làm lệch bích và rách gioăng.

5. Kiểm tra rò rỉ: Tiến hành thử áp lực nước/khí nén toàn hệ thống trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp Về Stainless Steel Flange DN100 (FAQ)

1. Stainless Steel Flange DN100 có đường kính ngoài bao nhiêu?

Đường kính ngoài (OD) của bích inox DN100 phụ thuộc vào tiêu chuẩn: JIS 10K là 210 mm, DIN PN16 là 220 mm, còn ANSI Class 150 là 228.6 mm.

2. Bích inox DN100 có những loại nào phổ biến?

Phổ biến nhất gồm bích hàn trượt (SO), bích mù (BL), bích ren (TH), bích cổ hàn (WN) và bích lỏng (LJ).

3. Nên chọn bích inox 304 hay 316?

Nên chọn inox 304 cho môi trường nước sạch, PCCC, thực phẩm để tối ưu chi phí. Chọn inox 316 khi hệ thống tiếp xúc với hóa chất, nước biển, môi trường axit hoặc dung dịch có tính ăn mòn cao.

4. Bích DN100 JIS có lắp trực tiếp với bích DN100 DIN được không?

Không nên. Hai tiêu chuẩn này khác nhau về đường kính vòng lỗ bu lông (PCD) và kích thước ngoài nên việc xỏ bu lông sẽ bị lệch.

5. Bích inox DN100 dùng cho van DN100 được không?

Được. Tuy nhiên bạn phải đảm bảo tiêu chuẩn của mặt bích (ví dụ: JIS 10K) trùng khớp hoàn toàn với tiêu chuẩn mặt bích đúc liền trên thân van.

Kết Luận

Lựa chọn đúng bích inox DN100 đóng vai trò quyết định đến độ an toàn, khả năng vận hành ổn định và tuổi thọ của toàn bộ hệ thống đường ống. Hãy luôn kiểm tra đồng thời cả 5 thông số: Kích thước DN, Tiêu chuẩn, Cấp áp suất, Vật liệu inox và Loại bích trước khi quyết định mua hàng.

Nếu bạn đang cần tư vấn kỹ thuật hoặc báo giá các dòng bích inox DN100 chuẩn JIS, DIN, ANSI, BS, hãy liên hệ ngay với chúng tôi để nhận sự hỗ trợ nhanh chóng và chính xác nhất từ đội ngũ chuyên gia đối với bích inox dn100.
