Van Giới Hạn Áp Suất Là Gì?

Van giới hạn áp suất (tiếng Anh: Pressure Limiting Valve hoặc Pressure Relief Valve) là thiết bị cơ khí được sử dụng để giới hạn áp suất tối đa trong hệ thống bằng cách tự động mở đường xả khi áp suất tại vị trí kiểm soát vượt quá giá trị cài đặt trước.

Trong các mạch điều khiển thủy lực và khí nén, loại van này thường ở trạng thái thường đóng (normally closed). Van chỉ kích hoạt mở khi lực đẩy tạo ra bởi áp suất môi chất thắng được lực ép của cơ cấu lò xo bên trong.

• Cửa P (Pressure port): Nối với đường áp suất chính của hệ thống.

• Cửa T (Tank port): Nối với đường xả về bồn chứa (trong hệ thống thủy lực) hoặc xả ra môi trường bên ngoài.

Mục tiêu cốt lõi của Pressure Limiting Valve là duy trì trạng thái cân bằng áp suất, ngăn ngừa nguy cơ quá tải và bảo vệ toàn bộ các linh kiện đắt tiền như bơm, van chia, xi lanh trong cùng một hệ thống.

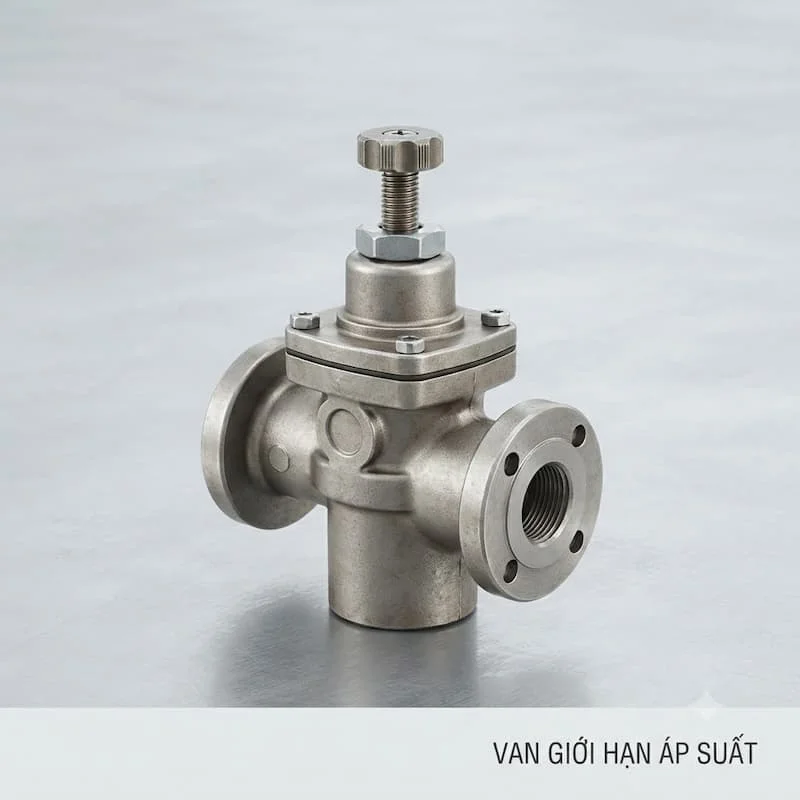

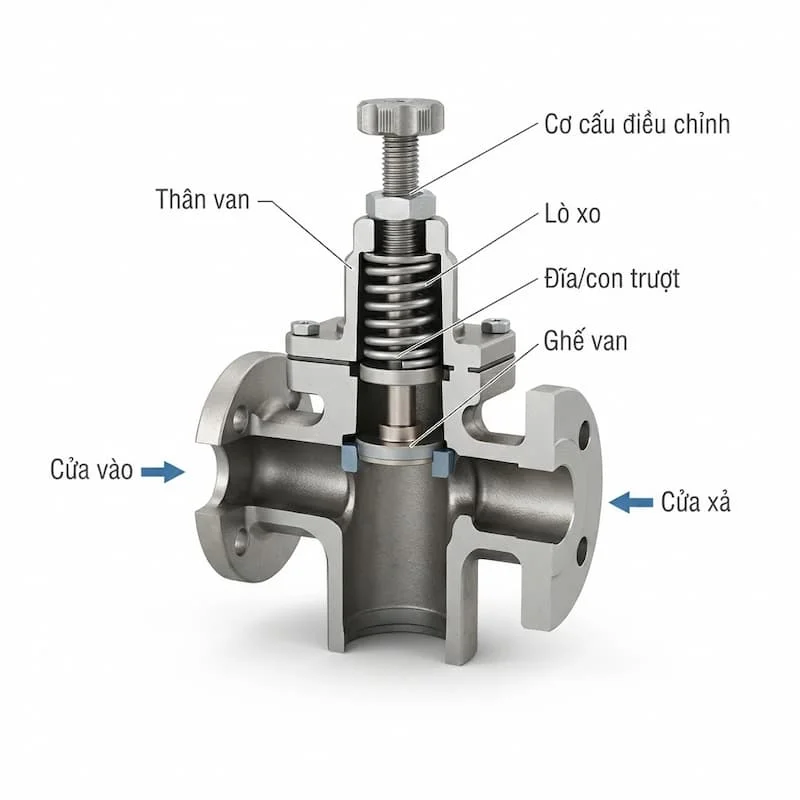

Cấu Tạo Pressure Limiting Valve

Mặc dù có nhiều biến thể kiểu dáng và kích thước, một cụm Pressure Limiting Valve tiêu chuẩn luôn bao gồm các bộ phận cơ bản sau:

• Thân van (Valve Body): Được đúc từ thép, gang hoặc đồng; chứa các kênh dẫn dòng môi chất (cửa P, cửa T) và chịu áp suất cao.

• Phần tử đóng mở (Poppet / Spool / Ball): Có dạng con trượt, bi tròn hoặc côn trượt. Đây là chi tiết trực tiếp làm kín ghế van để chặn hoặc mở dòng chảy.

• Ghế van (Valve Seat): Bề mặt gia công độ chính xác cao, tạo khoảng không gian làm kín tuyệt đối với phần tử đóng mở.

• Lò xo điều chỉnh (Adjustment Spring): Bộ phận tạo ra lực ép đối ứng. Độ cứng và độ nén của lò xo quyết định trực tiếp đến mức áp suất mở van.

• Cơ cấu điều chỉnh (Adjustment Screw/Knob): Vít hoặc núm xoay dùng để siết/nới lò xo, từ đó thay đổi áp suất cài đặt.

• Gioăng làm kín (Seals): Hệ thống O-ring/Backup ring ngăn chặn rò rỉ môi chất ra ngoài thân van.

Mối quan hệ động học giữa lực lò xo và lực ép do áp suất môi chất là trục tọa độ kỹ thuật quyết định chính xác thời điểm van bắt đầu dịch chuyển.

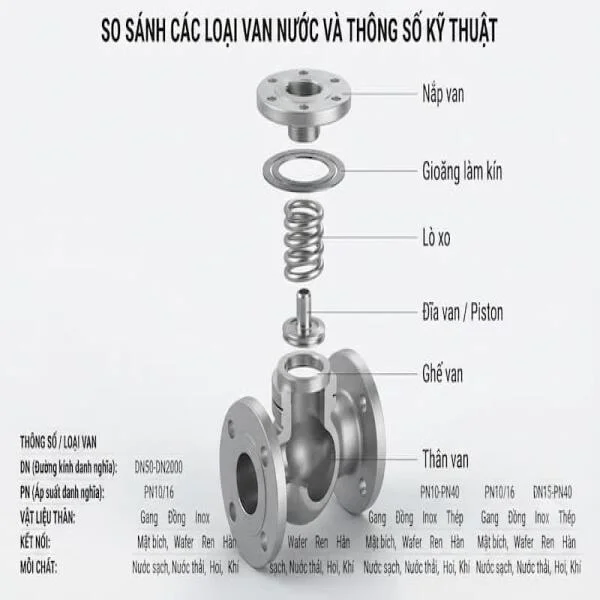

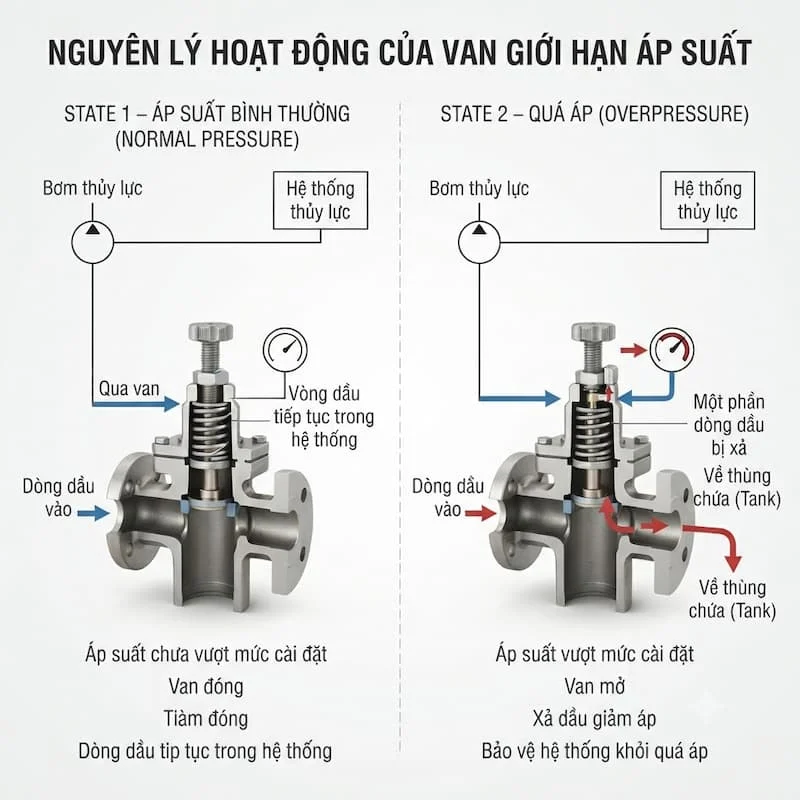

Nguyên Lý Hoạt Động Của Pressure Limiting Valve

Quá trình vận hành của van diễn ra hoàn toàn tự động dựa trên nguyên lý cân bằng lực. Quy trình này trải qua 4 giai đoạn liên tục:

Giai đoạn 1: Áp suất dưới ngưỡng cài đặt (Van đóng)

Áp suất hệ thống thấp hơn mức thiết lập. Lực ép của lò xo lớn hơn lực do áp suất tác động lên phần tử đóng mở (Lực lò xo lớn hơn Lực áp suất). Con trượt hoặc bi bị ép chặt vào ghế van, cửa xả T đóng hoàn toàn. Toàn bộ lưu lượng từ bơm đi vào hệ thống làm việc.

Giai đoạn 2: Áp suất đạt ngưỡng mở (Cracking Pressure)

Khi tải trọng tăng, áp suất tại cửa P tăng dần. Thời điểm lực tác động của áp suất vừa đủ cân bằng với lực lò xo, phần tử đóng mở bắt đầu nhúc nhích rời khỏi ghế van. Mức áp suất tại thời điểm này được gọi là áp suất mở van (Cracking Pressure).

Giai đoạn 3: Áp suất vượt mức cài đặt (Mở xả tràn)

Áp suất tiếp tục tăng cao hơn ngưỡng cài đặt. Lực áp suất lúc này lớn hơn lực lò xo, phần tử đóng mở bị đẩy lùi hoàn toàn, mở rộng tiết diện cửa xả T. Dòng môi chất dư thừa lập tức tràn về bồn chứa, giữ cho áp suất hệ thống không thể vượt quá giá trị giới hạn an toàn.

Giai đoạn 4: Áp suất giảm về mức an toàn (Van đóng lại)

Sau khi áp suất hệ thống hạ xuống dưới ngưỡng an toàn, lực lò xo lại chiếm ưu thế, đẩy phần tử đóng mở quay về vị trí ban đầu, đóng kín cửa xả T để hệ thống tiếp tục chu trình làm việc bình thường.

Phân Loại Pressure Limiting Valve Phổ Biến

Dựa trên cấu tạo và cơ chế điều khiển, thiết bị này được chia thành hai dòng chính:

1. Pressure Limiting Valve tác động trực tiếp (Direct-Operated)

Áp suất hệ thống tác động trực tiếp lên phần tử đóng mở và đè lên lò xo điều khiển.

• Ưu điểm: Kết cấu đơn giản, phản ứng cực nhanh với sự tăng áp đột ngột, chi phí thấp, ít bị kẹt do cặn bẩn.

• Nhược điểm: Kích thước lò xo phải rất lớn nếu dùng cho dải lưu lượng cao; độ nhạy giảm khi lưu lượng biến động rộng.

• Ứng dụng: Thường dùng cho các hệ thống công suất nhỏ/vừa hoặc làm van phụ bảo vệ khẩn cấp.

2. Pressure Limiting Valve tác động gián tiếp (Pilot-Operated)

Sử dụng một van pilot nhỏ phía trên để điều khiển con trượt chính phía dưới. Dòng môi chất phụ (pilot flow) sẽ điều khiển sự chênh lệch áp suất giữa hai đầu con trượt chính.

• Ưu điểm: Độ nhạy cao, dải điều chỉnh áp suất rộng, làm việc êm ái, đáp ứng tốt cho hệ thống lưu lượng lớn.

• Nhược điểm: Cấu tạo phức tạp, giá thành cao hơn, yêu cầu dầu thủy lực/môi chất phải rất sạch để tránh kẹt đường pilot.

Bảng so sánh van tác động trực tiếp và gián tiếp

Các Thông Số Cần Quan Tâm Khi Chọn Pressure Limiting Valve

Việc lựa chọn sai thông số không chỉ làm van hoạt động kém hiệu quả mà còn gây rủi ro phá hủy hệ thống. Bạn cần đánh giá 6 thông số cốt lõi sau:

1. Dải áp suất cài đặt (Set Pressure Range): Xác định áp suất làm việc bình thường và áp suất đỉnh tối đa cho phép. Dải điều chỉnh của van nên bao phủ mức áp suất mong muốn (ví dụ: 50 đến 210 bar).

2. Lưu lượng xả tối đa (Max Flow Rate): Van phải có khả năng xả hết lưu lượng đầu ra của bơm khi xảy ra sự cố quá áp. Nếu van quá nhỏ, áp suất vẫn sẽ tăng dù van đã mở hết cỡ.

3. Kích thước & Dạng kết nối: Lựa chọn đúng đường kính danh nghĩa (DN), chuẩn ren (G, NPT, BSPP) hoặc kiểu bắt đế (Subplate mounting) tương thích với khối manifold.

4. Môi chất làm việc: Dầu thủy lực gốc khoáng, nước, hóa chất hay khí nén? Môi chất quyết định vật liệu làm con trượt và gioăng làm kín.

5. Vật liệu thân van: Thép gia công nhiệt, gang đúc hay inox 316. Môi trường ăn mòn đòi hỏi vật liệu chống gỉ cao cấp.

6. Nhiệt độ vận hành: Kiểm tra giới hạn chịu nhiệt của gioăng (NBR chịu đến 100°C, Viton/FKM chịu đến 200°C) và sự giảm áp danh định theo nhiệt độ môi chất.

Phân Biệt Pressure Limiting Valve, Van Giảm Áp Và Van Điều Áp

Sự nhầm lẫn giữa các dòng van áp suất là nguyên nhân hàng đầu dẫn đến thiết kế sai mạch kỹ thuật.

• Van điều áp (Pressure Regulator): Là thuật ngữ rộng dùng để chỉ các van có khả năng duy trì áp suất ở một giá trị mong muốn (bao gồm cả van giảm áp khí nén).

• Van an toàn (Safety Valve): Có cơ chế làm việc tương tự Pressure Limiting Valve nhưng thường dùng cho khí/hơi, mở nhanh hoàn toàn (pop action) và tuân theo các tiêu chuẩn kiểm định nghiêm ngặt (ASME, TUV).

Pressure Limiting Valve Được Sử Dụng Ở Đâu?

Nhờ khả năng bảo vệ tin cậy, thiết bị này có mặt trong hầu hết các ngành công nghiệp hiện đại:

• Hệ thống thủy lực công nghiệp: Máy ép nhựa, máy ép kim loại, máy chấn tôn, bộ nguồn thủy lực (Hydraulic Power Unit).

• Máy công trình & Thiết bị nâng hạ: Xe đào, xe cẩu, xe nâng, hệ thống tời tàu biển. Van giúp ngắt mạch khi nâng quá tải trọng cho phép.

• Hệ thống nhiên liệu áp suất cao: Đường ống phun nhiên liệu Common Rail trên động cơ Diesel, ngăn ngừa vỡ đường ống khi vòi phun bị kẹt.

• Hệ thống xử lý nước & Hóa chất: Bơm định lượng màng, đường ống cấp dịch áp lực cao.

Những Sai Lầm Thường Gặp Khi Sử Dụng Pressure Limiting Valve

Ngay cả những kỹ sư giàu kinh nghiệm cũng có thể mắc phải các sai lầm sau khiến hệ thống gặp sự cố:

• Chọn van chỉ theo kích thước ống: Thấy ống DN25 liền chọn van DN25 mà không tính toán lưu lượng xả thực tế.

• Cài đặt áp suất quá sát áp suất làm việc: Khiến van liên tục xả tràn nhẹ, gây tổn thất công suất, làm nóng dầu thủy lực cực nhanh.

• Cài đặt áp suất vượt quá giới hạn thiết kế của bơm: Biến van thành thiết bị vô tác dụng, gây nổ bơm khi quá tải.

• Bỏ qua độ sạch của môi chất: Dầu bẩn chứa mạt sắt khiến con trượt bị kẹt ở vị trí mở (gây mất áp toàn hệ thống) hoặc kẹt ở vị trí đóng (gây nổ ống khi quá áp).

• Lắp ngược chiều dòng chảy: Đấu nối sai cửa P và cửa T làm van không thể xả áp hoặc bị phá hủy tức thì.

Cách Chọn Pressure Limiting Valve Phù Hợp (Checklist 10 Bước)

Để chọn chính xác mã sản phẩm cho dự án, bạn nên tuân thủ checklist 10 bước chuẩn hóa dưới đây:

• Bước 1: Xác định loại môi chất (Dầu thủy lực, nước, chất lỏng ăn mòn...).

• Bước 2: Xác định áp suất làm việc định mức của hệ thống.

• Bước 3: Xác định áp suất giới hạn tối đa cần bảo vệ (Thường bằng 1.1 đến 1.15 lần áp suất làm việc).

• Bước 4: Xác định lưu lượng xả tối đa cần thiết (thường bằng lưu lượng cực đại của bơm).

• Bước 5: Chọn kiểu tác động (Trực tiếp cho hệ thống nhỏ hoặc phản ứng nhanh; Gián tiếp cho lưu lượng lớn).

• Bước 6: Chọn kiểu kết nối (Lắp ren, mặt bích hoặc bắt đế manifold).

• Bước 7: Lựa chọn vật liệu thân van và vật liệu làm kín (NBR, Viton).

• Bước 8: Kiểm tra nhiệt độ môi chất và nhiệt độ môi trường xung quanh.

• Bước 9: Tra cứu datasheet từ nhà sản xuất để kiểm tra đường cong đặc tính Áp suất - Lưu lượng.

• Bước 10: Xác nhận hướng lắp đặt và không gian thao tác chỉnh núm vặn áp suất.

Lưu Ý Khi Lắp Đặt Và Vận Hành Pressure Limiting Valve

• Làm sạch đường ống trước khi lắp: Sục rửa kỹ đường ống để loại bỏ xỉ hàn, mạt kim loại và cát bụi.

• Lắp đúng chiều: Kiểm tra ký hiệu cửa P (Áp suất) và T (Bồn/Xả) đúc nổi trên thân van.

• Không siết ép kiệt lò xo: Khi cài đặt áp suất, dùng đồng hồ đo áp để theo dõi. Không siết núm vặn quá hành trình thiết kế.

• Đường xả T phải thông thoáng: Đường xả về bồn không được bị thắt hẹp hoặc chịu áp suất ngược (backpressure) quá cao, làm sai lệch giá trị cài đặt của van.

• Kiểm tra định kỳ: Tối thiểu 6 tháng/lần, tiến hành kiểm tra khả năng xả của van và thay thế gioăng phớt nếu phát hiện rò rỉ.

Câu Hỏi Thường Gặp Về Pressure Limiting Valve (FAQ)

1. Van giới hạn áp suất là gì?

Pressure Limiting Valve là thiết bị bảo vệ tự động mở cửa xả môi chất khi áp suất tại vị trí kiểm soát vượt quá ngưỡng cài đặt, giúp duy trì áp suất an toàn cho toàn hệ thống.

2. Pressure Limiting Valve có phải là van an toàn không?

Về mặt bản chất nguyên lý, chúng tương tự nhau. Tuy nhiên, trong thuật ngữ kỹ thuật, Pressure Limiting Valve (Relief Valve) thường dùng trong hệ thống chất lỏng (thủy lực, nước) và mở xả từ từ. Trong khi van an toàn (Safety Valve) thường dùng cho chất khí/hơi và có cơ chế bật mở hoàn toàn tức thì.

3. Áp suất mở van (Cracking Pressure) là gì?

Cracking pressure là mức áp suất tối thiểu tại cửa vào khiến phần tử đóng mở bắt đầu dịch chuyển khỏi ghế van và cho phép dòng môi chất đầu tiên đi qua.

4. Tại sao Pressure Limiting Valve phát ra tiếng kêu hú khi vận hành?

Hiện tượng này xảy ra do sự rung động tần số cao của con trượt/lò xo khi lưu lượng xả bị bấp bấp hoặc do không khí bị lọt vào dòng thủy lực. Chọn van tác động gián tiếp (Pilot) sẽ giúp khắc phục tình trạng này.

5. Có thể dùng van giới hạn áp suất để làm van giảm áp được không?

Không. Van giới hạn áp suất kiểm soát áp suất phía trước van, trong khi van giảm áp kiểm soát áp suất phía sau van. Hai chức năng này hoàn toàn khác nhau về mặt kết cấu mạch.

Kết Luận

Có thể thấy, van giới hạn áp suất là linh kiện không thể thiếu để đảm bảo tính an toàn, liên tục và bền bỉ cho các hệ thống thủy lực cũng như đường ống công nghiệp. Lựa chọn đúng loại van đòi hỏi sự cân bằng chính xác giữa áp suất cài đặt, lưu lượng xả, môi chất và đặc tính động học của mạch điều khiển.

Đừng chỉ chọn van dựa trên kích thước đường ống sẵn có, hãy tính toán kỹ lưỡng các thông số vận hành thực tế để bảo vệ tối đa tài sản máy móc của bạn.
